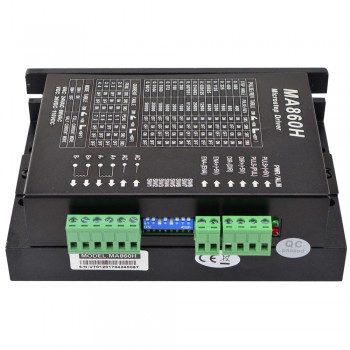

MA860H Schrittmotortreiber 2.4-7.2A Maximal 80 VAC or 110VDC für Nema 17 - Nema 42 Schrittmotor

MA860H Schrittmotortreiber 2.4-7.2A Maximal 80 VAC or 110VDC für Nema 17 - Nema 42 Schrittmotor

Es kann verwendet werden, um 2-Phasen- oder 4-Phasen-Motoren (von der Größe Nema 17 bis Nema 42) mit weniger Lärm und Wärme anzutreiben. Es arbeitet mit einer Spannung von 36-110 VDC/24-80 VAC und kann einen Spitzenstrom von maximal 7,2 A liefern. Sie können die DIP-Schalter so einstellen, dass Sie den Strom und die Mikroschritte erhalten, die Sie benötigen.

Hauptmerkmale
Versorgungsspannung bis 80VAC oder +110VDC
Ausgangsstrom bis zu 7,2A
Selbstanpassungstechnologie
Rein sinusförmige Stromregeltechnik
Impulseingangsfrequenz bis 300 KHz
TTL-kompatibler und optisch isolierter Eingang
Automatische Ruhestromreduzierung
16 wählbare Auflösungen in dezimal und binär, bis zu 51.200 Schritte/U
Geeignet für 2-Phasen- und 4-Phasen-Motoren
Kurzspannungs-, Überspannungs-, Überstrom- und Kurzschlussschutz;

Elektronische Spezifikationen:
Ausgangsspitzenstrom: 2,6 ~ 7,2 A (5,1 RMS)
Eingangsspannung: +24~80 VAC oder +36~110 VDC
Logiksignalstrom: 7~16mA (typisch 10mA)
Impulseingangsfrequenz: 0~300kHz
Isolationswiderstand: 500 MΩ;

Betriebsumgebung und andere Spezifikationen (Tj = 25℃/77℉):
Kühlung: Natürliche Kühlung oder forcierte Kühlung
Umgebung: Staub, Ölnebel und korrosive Gase vermeiden
Umgebungstemperatur: 0℃ - 50℃
Luftfeuchtigkeit: 40 % relative Luftfeuchtigkeit – 90 % relative Luftfeuchtigkeit
Betriebstemperatur: 70℃ MA
Vibration: 5,9 m/s2 max
Lagertemperatur: 70℃ MAX
Gewicht: ca. 650 g (22,93 oz);

Ressourcen:

Handbuch: MA860H.pdf
