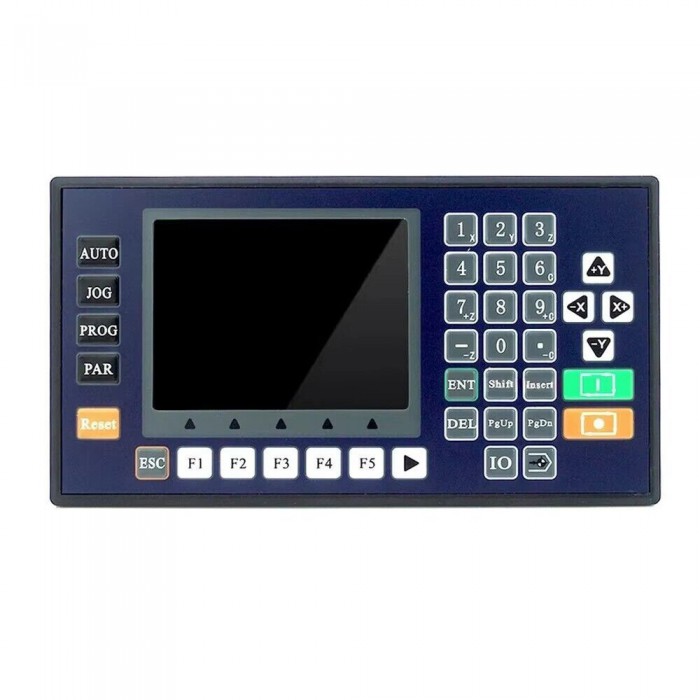

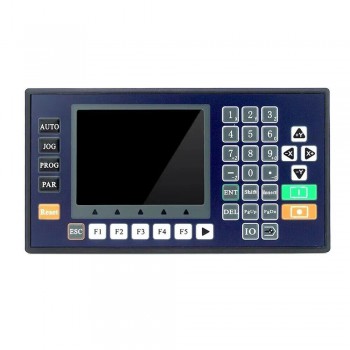

Programmierbarer Servomotor-/Schrittmotor-Controller mit 2/3/4-Achsen Drehzahlregelung CNC-Bewegungssteuerung

Programmierbarer Servomotor-/Schrittmotor-Controller mit 2/3/4-Achsen Drehzahlregelung CNC-Bewegungssteuerung

Produktbeschreibung

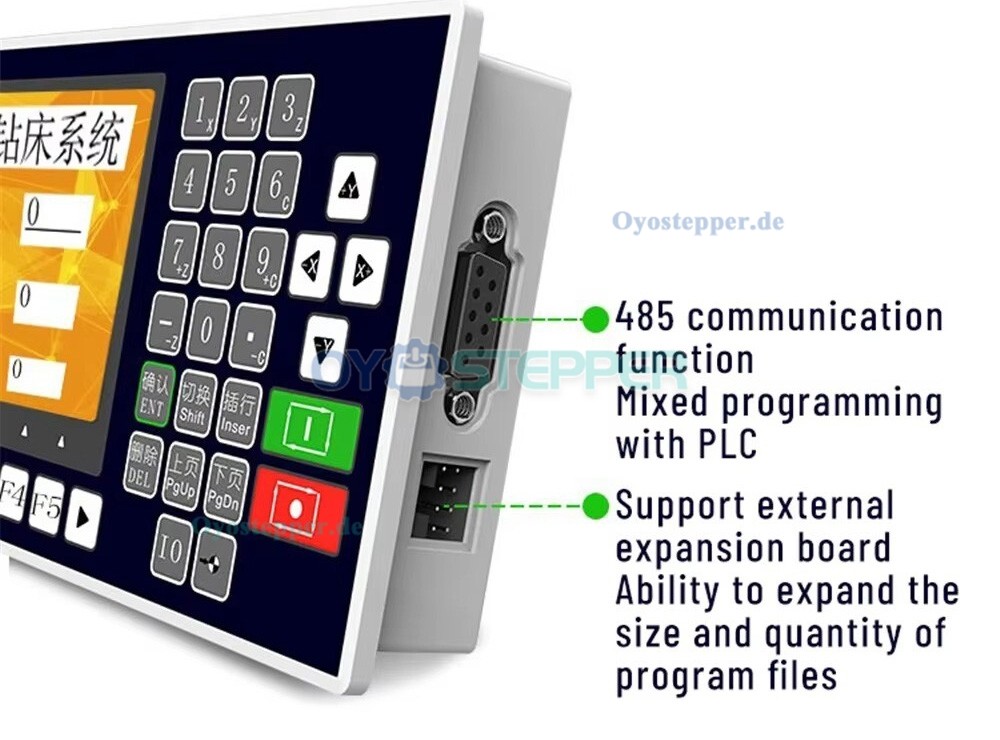

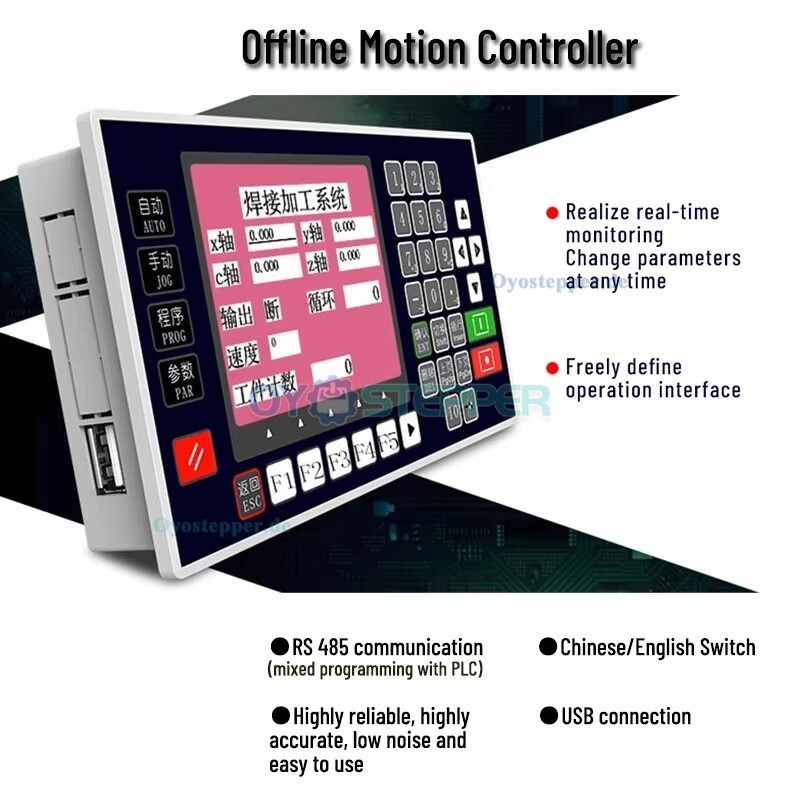

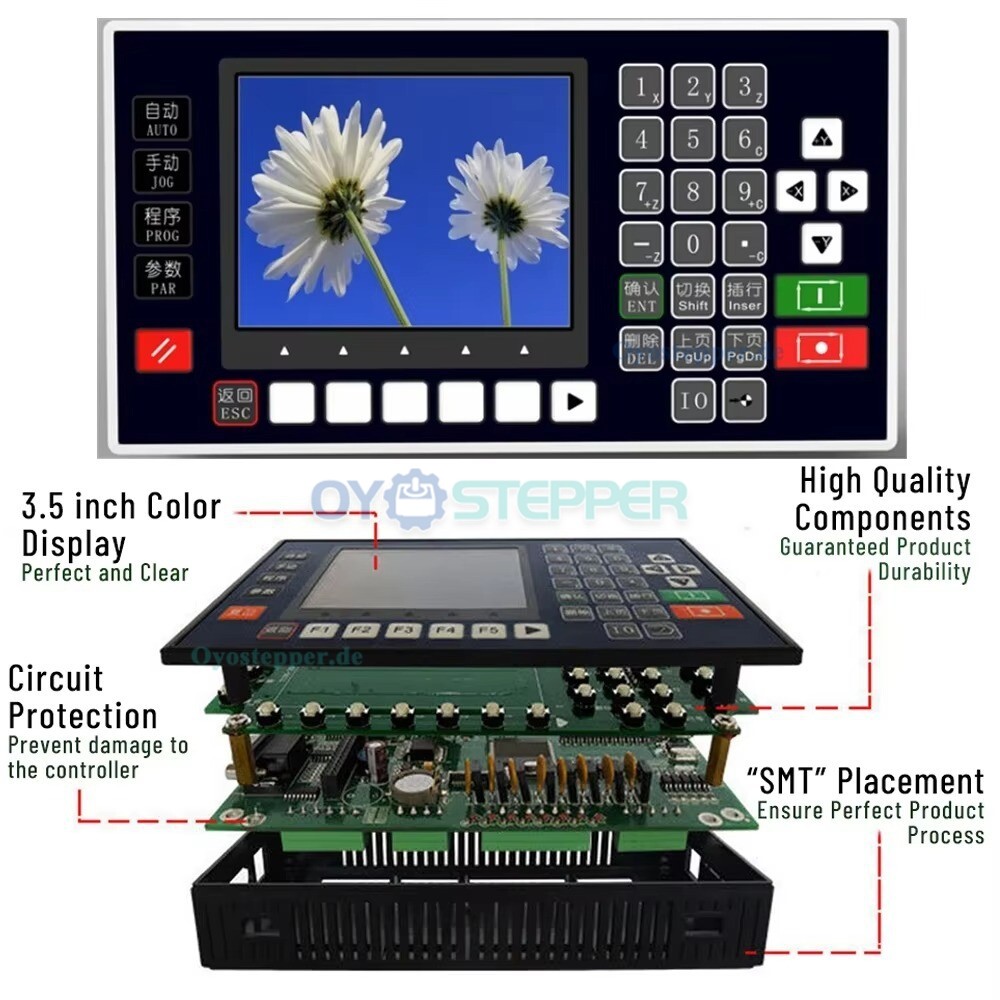

Dieses Gerät ist eine aktualisierte Version des TC55. Es verfügt über einen 3,5-Zoll-Farbbildschirm, RS485-Kommunikation, USB-Anschluss und unterstützt die Umschaltung zwischen Chinesisch und Englisch. Das Startbild kann mit Bildern oder einem Firmennamen angepasst werden.

Varianten

2 Achsen: Steuerung von bis zu 2 Schrittmotoren, Eingangsspannung 24 V

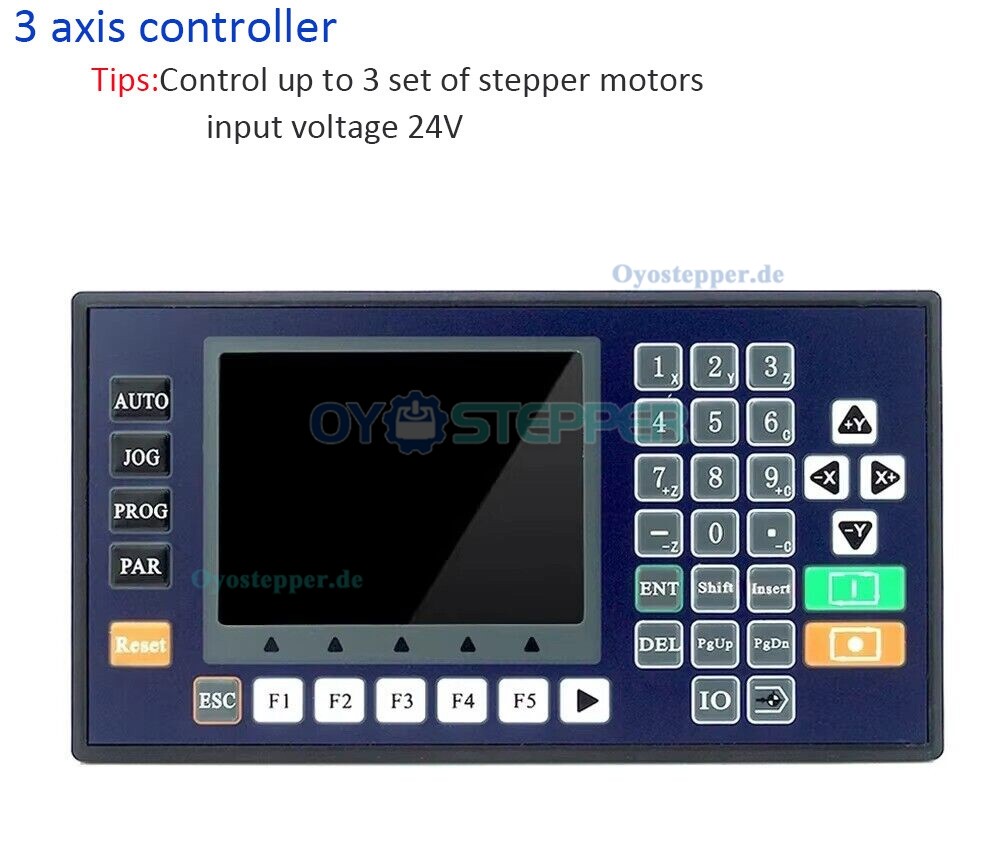

3 Achsen: Steuerung von bis zu 3 Schrittmotoren, Eingangsspannung 24 V

4 Achsen: Steuerung von bis zu 4 Schrittmotoren, Eingangsspannung 24 V

Technische Spezifikationen

Kleinste Dateneinheit: 0,001 mm

Maximaler Datenbereich: ±99.999,999 mm

Maximale Geschwindigkeit: 9000 mm/min (Impuls: 0,001 mm)

Maximale Impulsausgangsfrequenz: 150 kHz

Elektronisches Übersetzungsverhältnis: Zähler 1–99.999, Nenner 1–99.999

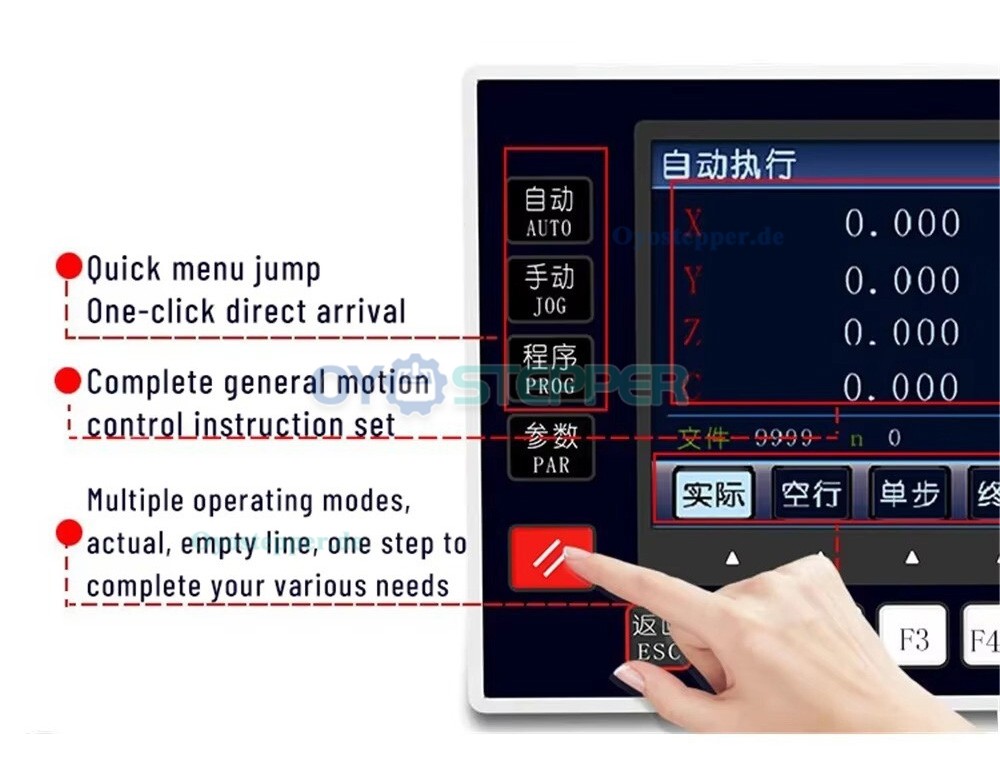

Hauptfunktionen: Automatik, Manuell, Programmbearbeitung, Systemparameter, Selbsttest, Einstellungen

Max. Befehle pro Programm: 480

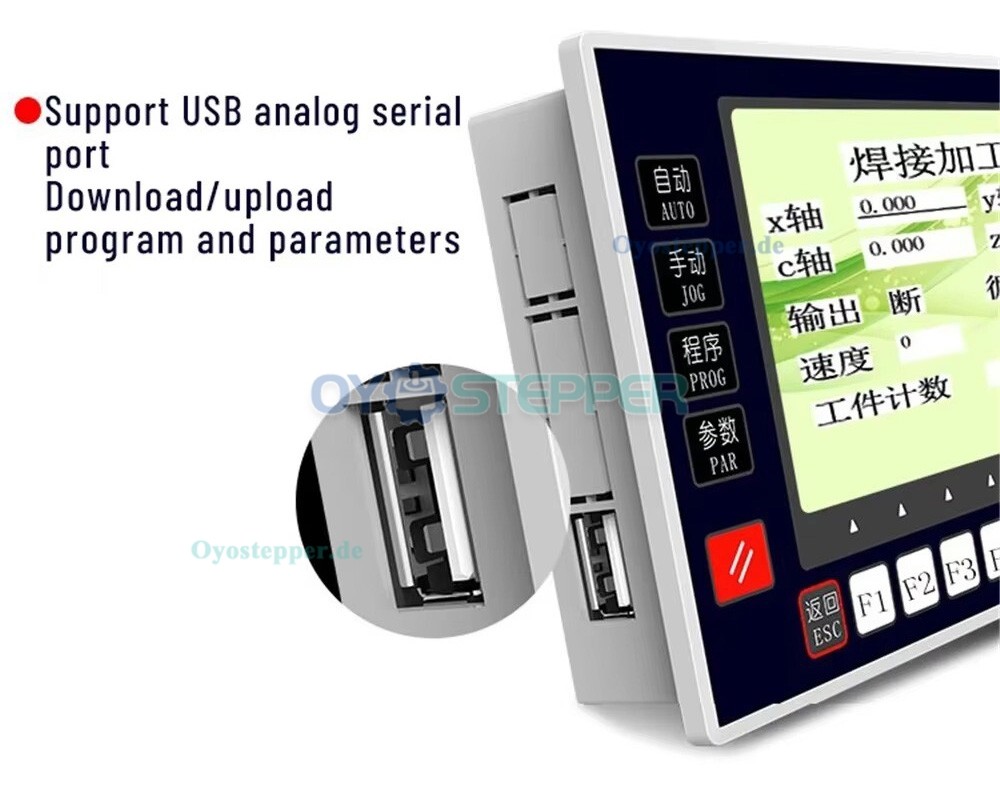

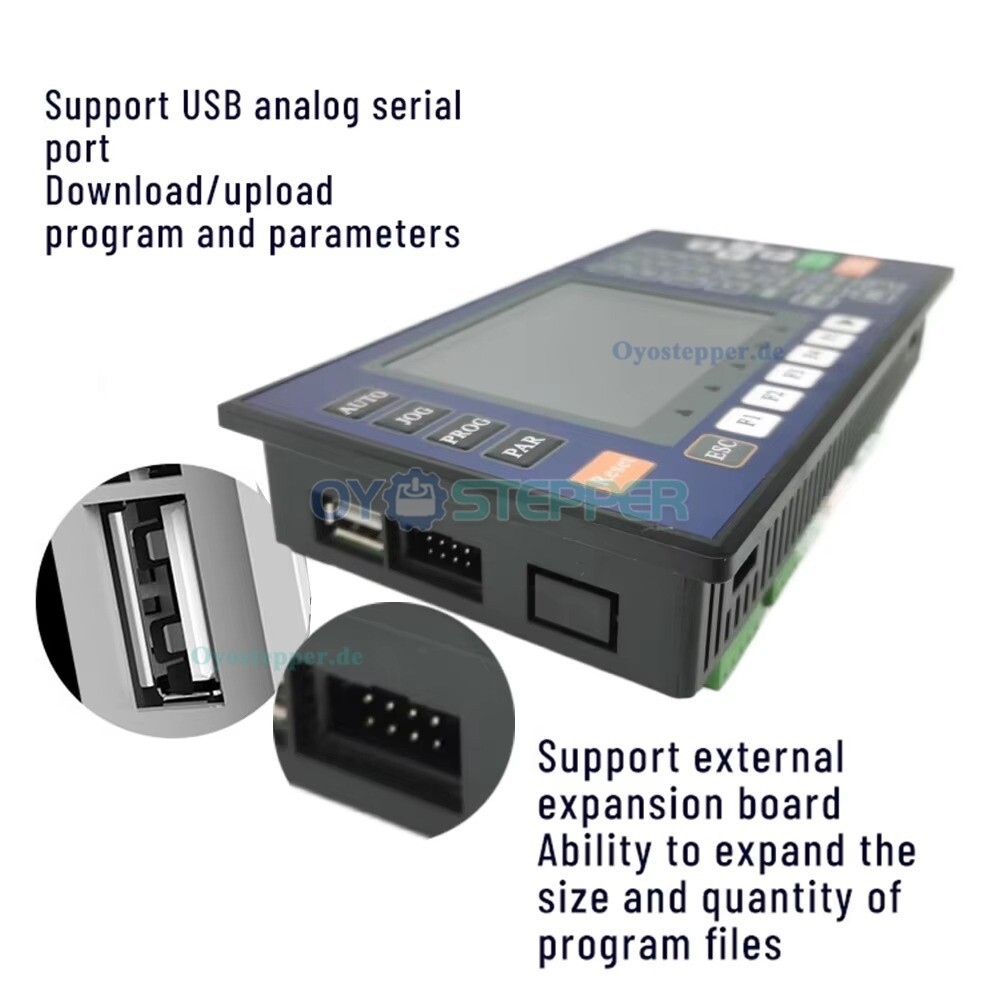

USB: Verbindung und Upgrade-Unterstützung

Spindelmotorsteuerung: Start/Stopp

PLC-Erweiterung: unterstützt

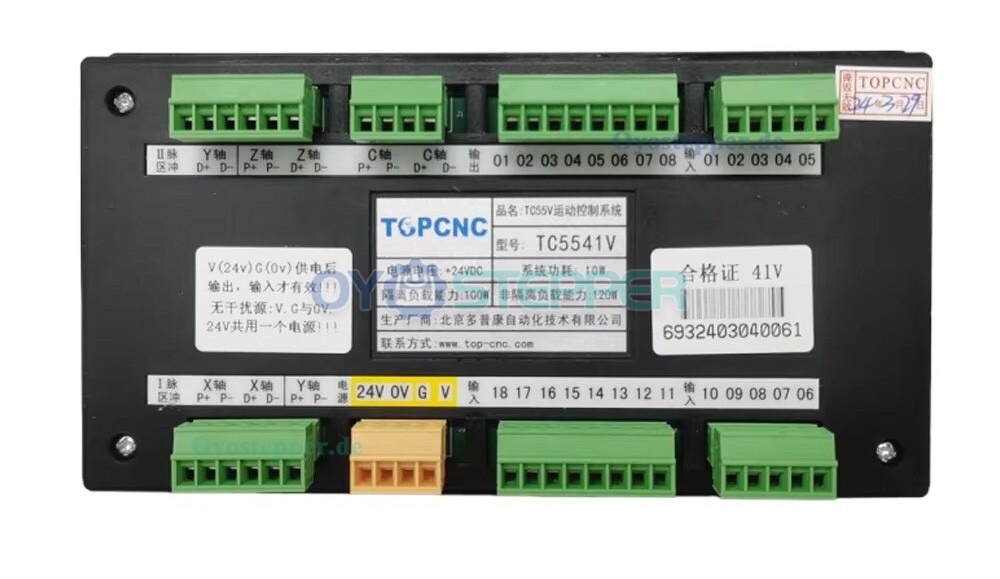

I/O-Erweiterung: isolierte und benutzerdefinierte Ports

Panelanzeige: Chinesisch/Englisch

Startbild: anpassbar

Dialogprogrammierung

Die Dialogprogrammieroberfläche führt den Benutzer durch die Programmierschritte.

Programmierfunktionen

Inkremental / Absolut: Positioniermodi

Pause: Stopp bis eine Bedingung erfüllt ist, danach Sprung zum angegebenen Befehl

Output: Ein/Aus-Zustände der Ausgangsports definieren (z. B. Spindel Start/Stopp)

Repeat: Rücksprung zu einem angegebenen Befehl und erneute Ausführung

Uhrzeigersinn / Gegenuhrzeigersinn: Kreisinterpolation (Inkrementalmodus)

Delay: Zeitverzögerung definieren

Judge: Bedingungen prüfen und bei Erfüllung zum angegebenen Befehl springen

Skip: Unbedingter Sprung zum angegebenen Befehl

Fast: Schnellpositionierung

Machine Zero: Rückkehr zum Maschinen-Nullpunkt

Speed: Bewegung mit festgelegter Geschwindigkeit bis eine Bedingung erfüllt ist

Count: Anzeigezählwerte erhöhen oder verringern

Subprog Call / Start / End: Unterprogrammstruktur

Coordinate: Aktuelle Position als neue Koordinate setzen

End: Ende der lesbaren Befehle

Coordinating: Bedingter Sprung basierend auf Koordinatenbedingungen.


Lieferumfang

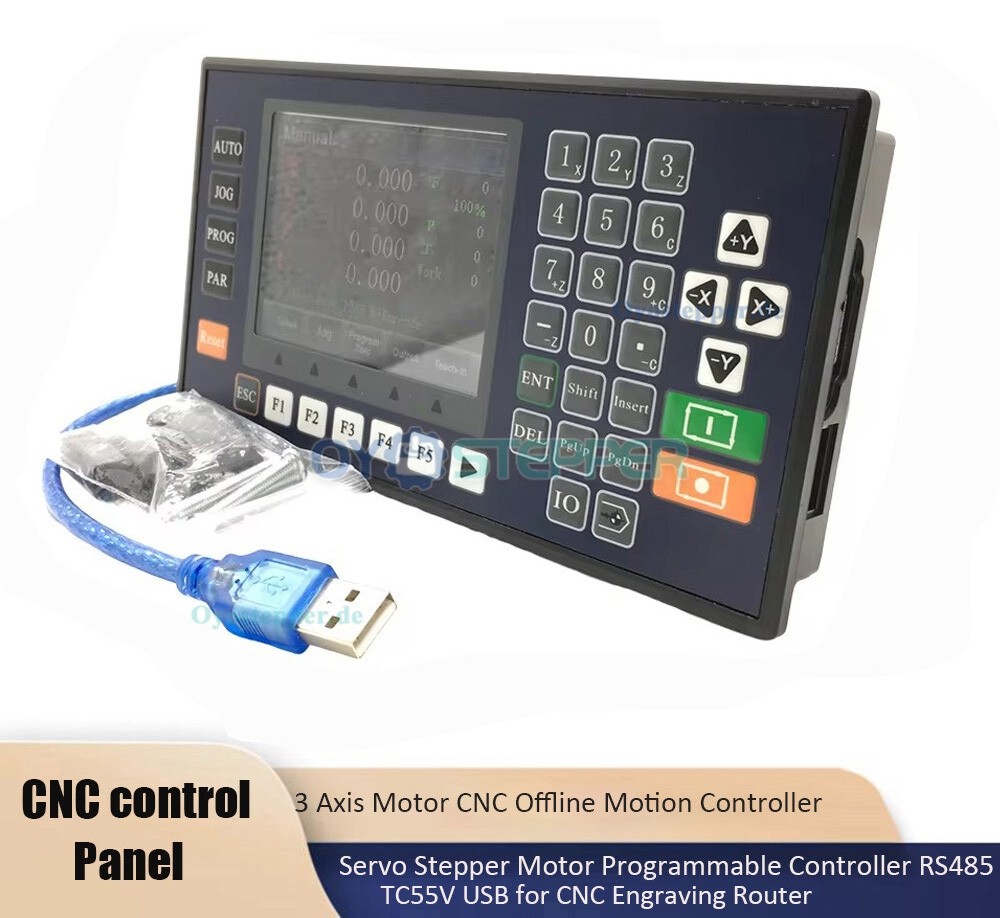

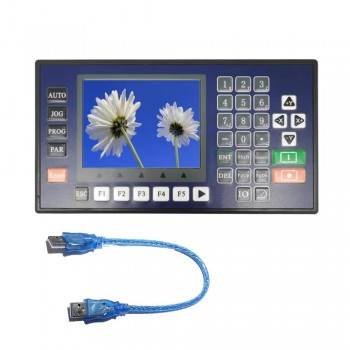

1 × CNC-Bewegungscontroller

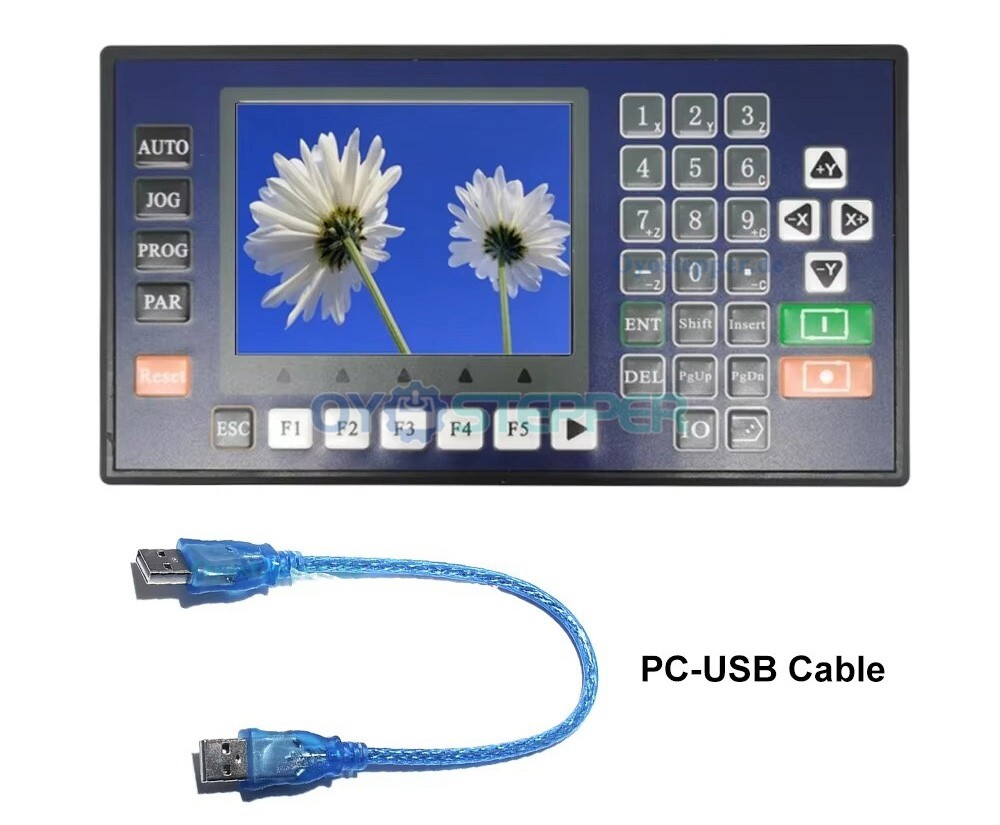

1 × PC-USB-Kabel

1 × Satz Schrauben und Muttern
