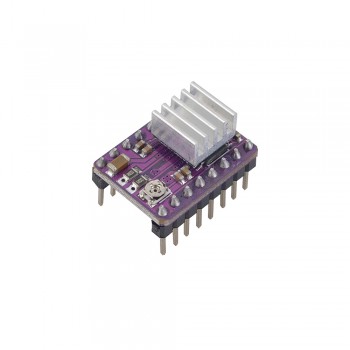

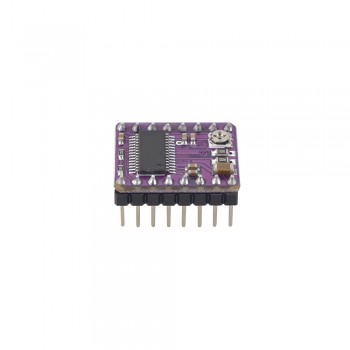

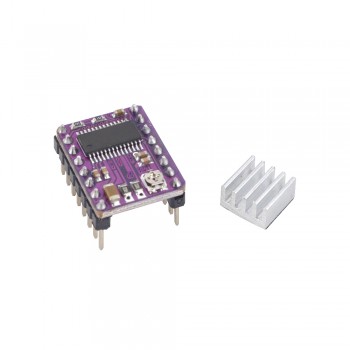

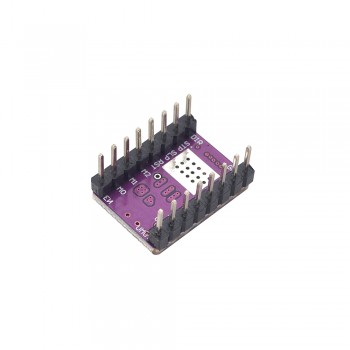

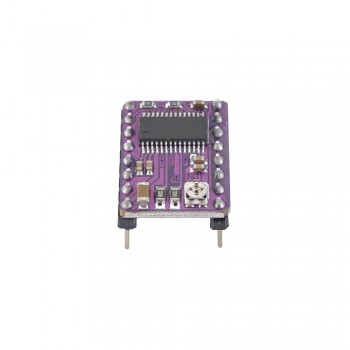

5Pcs DRV8825 Schrittmotortreibermodul mit Kühlkörper für 3D-Drucker-Reprap

5Pcs DRV8825 Schrittmotortreibermodul mit Kühlkörper für 3D-Drucker-Reprap

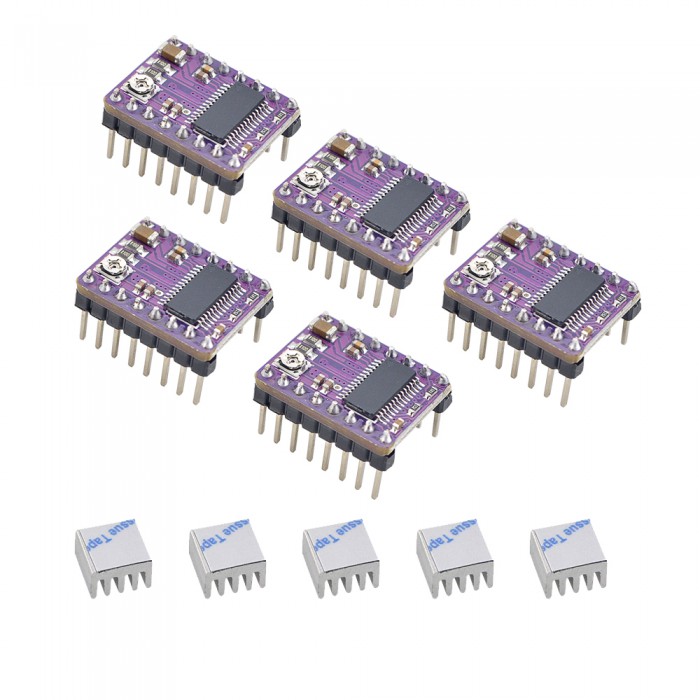

Paket beinhaltet:5 x DRV8825
DRV8825 ist ein DMOS-Mikroschritt-Treiber mit Konverter und Überstromschutz..

Hauptmerkmale:
Dieses Produkt kann bipolare Schrittmotoren in Voll-, Halb-, 1/4, 1/8, 1/16 und 1/32 Schrittmodi betreiben
Ausgangsleistung des Laufwerks bis zu 45 V und 2,5 A
Der DRV8825 verfügt über einen Stromregler mit fester Ausschaltzeit, der im langsamen oder gemischten Abklingmodus arbeitet
Der Konverter ist der Schlüssel zur einfachen Implementierung des DRV8825. Geben Sie einfach einen Impuls in den "Schritt" -Eingang ein, um den Motor anzutreiben und Mikroschritte zu erzeugen
Keine Notwendigkeit für eine Phasenfolge-Tabelle, eine Hochfrequenz-Steuerleitung oder eine komplizierte Schnittstellenprogrammierung


Elektronische Spezifikationen:
Geeignet zum Antreiben von Schrittmotoren unter 8V ~ 45V 2,5A
Einfache Schritt- und Richtungssteuerungsschnittstelle
Fünf verschiedene Schrittmodi: voll, halb, 1/4, 1/8, 1/16 und 1/32
Das einstellbare Potentiometer kann die maximale Stromabgabe einstellen, um eine höhere Schrittfrequenz zu erzielen
Automatische Erkennung / Auswahl des Stromdämpfungsmodus
Übertemperatur-Abschaltkreis, Unterspannungssperre, Querstromschutz;
Kurzschlussschutz und Kurzschlussschutz
3,3 V und 5 V kompatibler Logikstrom
Ansteuerstromalgorithmus: I = V * 2, das Potentiometer hat drei Pins. Verwenden Sie ein Multimeter, um die Spannung zwischen dem DRV8825-Pin und GND zu testen. Der Strom kann mit dem Potentiometer eingestellt werden. Der Strom wird im Uhrzeigersinn erhöht. Der Strom wird gegen den Uhrzeigersinn erhöht.


Ressourcen:
