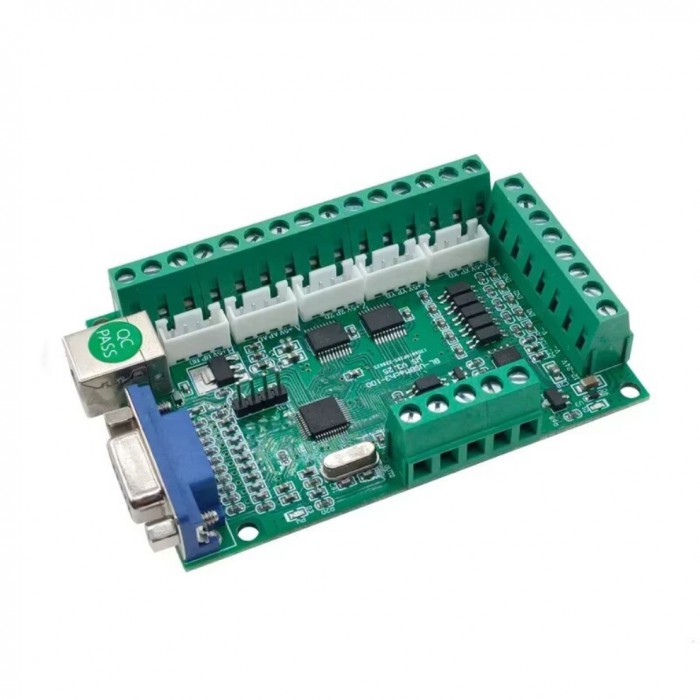

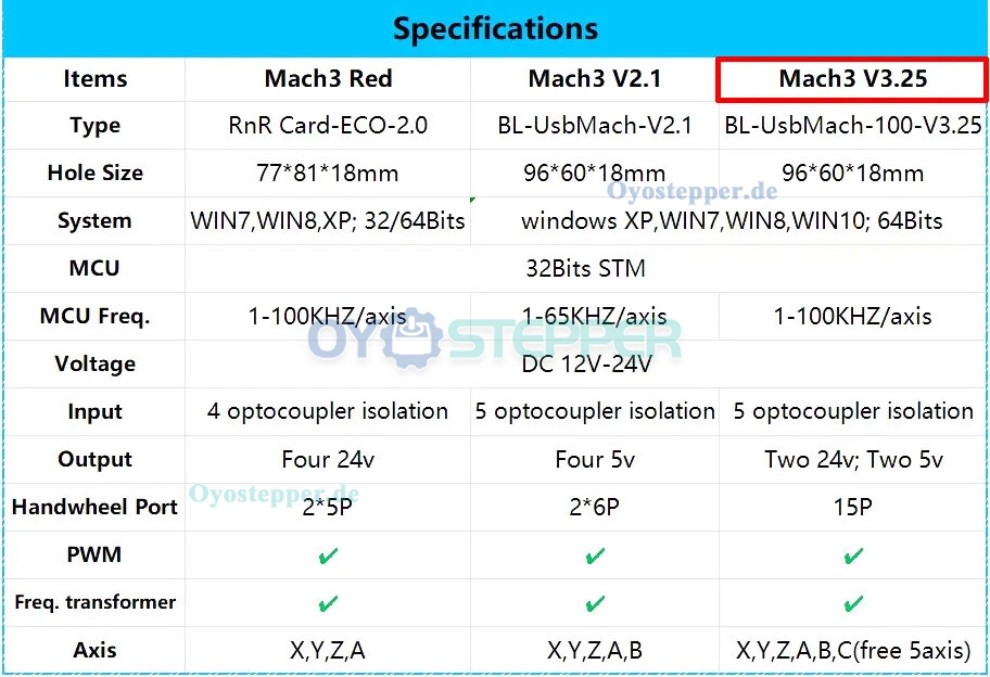

CNC-Breakout-Board mit USB-Anschluss für MACH3 100 kHz 5-Achsen-Schnittstelle und Treiber-Bewegungssteuerung
CNC Breakout Board USB Fit MACH3 100KHz 5-Axis Interface Driver Motion Controller
Beschreibung:
Kompatibel mit MACH3-Software.
Unterstützt Windows XP, WIN7, WIN8 und WIN10 inklusive Tablet-Computer und 64-Bit-Systeme.
Externer Weitbereichs-Spannungseingang: 12–24 V mit Verpolungsschutz.

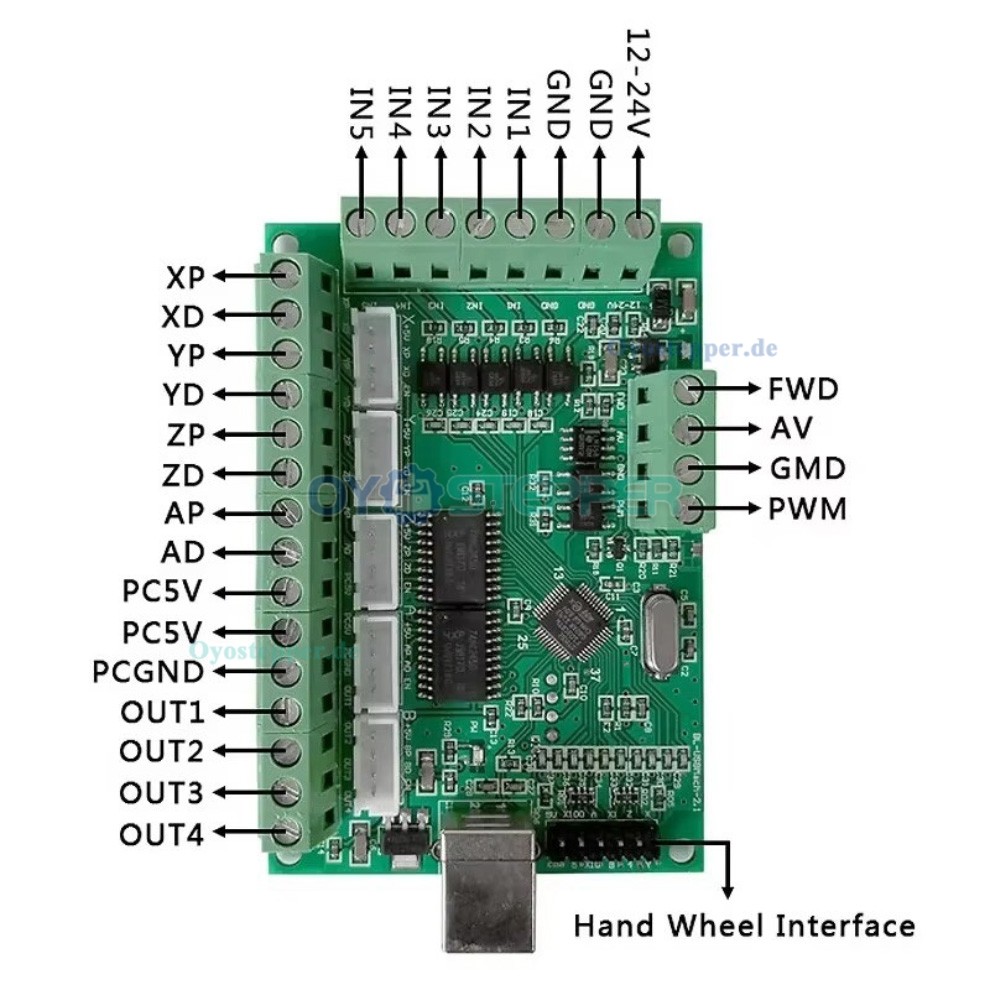

Alle Eingangssignale sind optisch isoliert. Eingänge können für Not-Stopp, Werkzeugabgleich, Endlagen und Referenzierung genutzt werden, wodurch die Sicherheit der Computerschnittstelle erhöht wird.
Bietet eine optisch isolierte 0–10 V Analogspannungsausgabe zur Steuerung eines Frequenzumrichters mit 0–10 V Analogeingang für die Drehzahlregelung.
Bietet einen optisch isolierten PWM-Ausgang (5V-Pegel) zur Steuerung von PWM-basierten Spindeldrehzahlreglern.
Enthält vier Ausgangsports (5V-Pegel) zum Anschluss von Optokoppler-Relais-Modulen für die Steuerung von Wasserkühlung, Kühlschmiermittelnebel und ähnlichen Geräten.
Unterstützt den Anschluss von Schrittmotortreibern mit gemeinsamer Anode oder Kathode, 5V-Pegel und Optokopplereingang.
Enthält einen 5-Achsen-Schnittstellenkabelanschluss (HX2.54) für die Verbindung mit Schrittmotortreibern.
Frequenzumrichter-Einrichtung:
Den Frequenzumrichter auf externen Taststart-Modus einstellen.
Die Frequenzsteuerung des Frequenzumrichters auf Analog-Eingang (0–10 V) einstellen.
Schnelltest Frequenzumrichter:
Der Frequenzumrichter muss zunächst nicht mit der Interface-Platine verbunden werden.

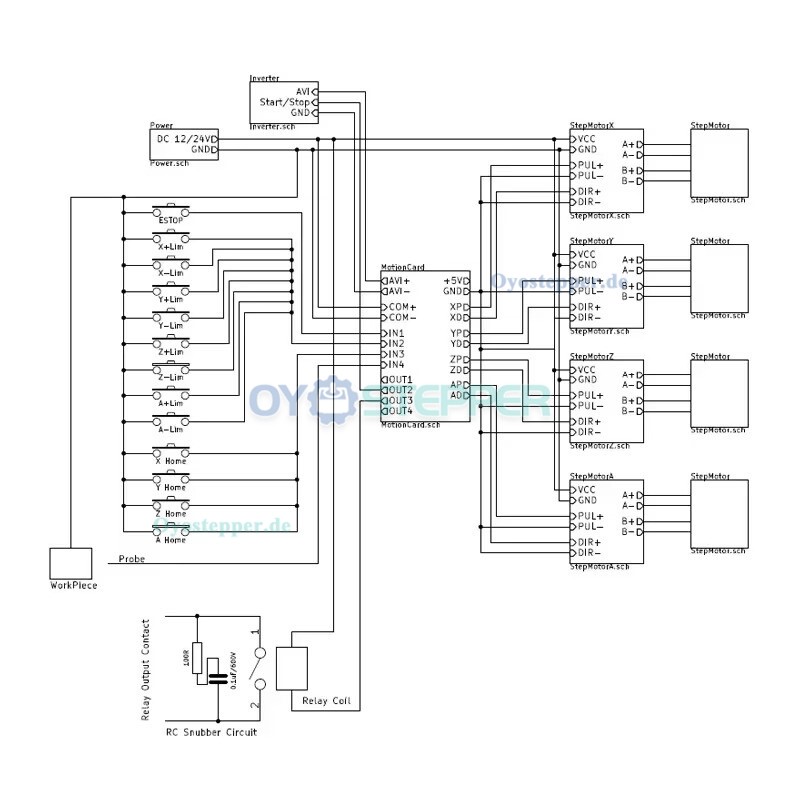

Klemmen FWD und COM kurzschließen sowie die 10V- und VI-Anschlüsse des Frequenzumrichters kurzschließen. Spindel anschließen. (Alternativ kann ein Potentiometer gemäß Schaltplan an 10V, VI und GND angeschlossen werden.)
Einschalten. Wenn der Frequenzumrichter läuft und die Spindel normal rotiert, sind die Einstellungen in der Regel korrekt. Bei Verwendung eines Potentiometers kann die Drehzahl eingestellt werden.
Lieferumfang:

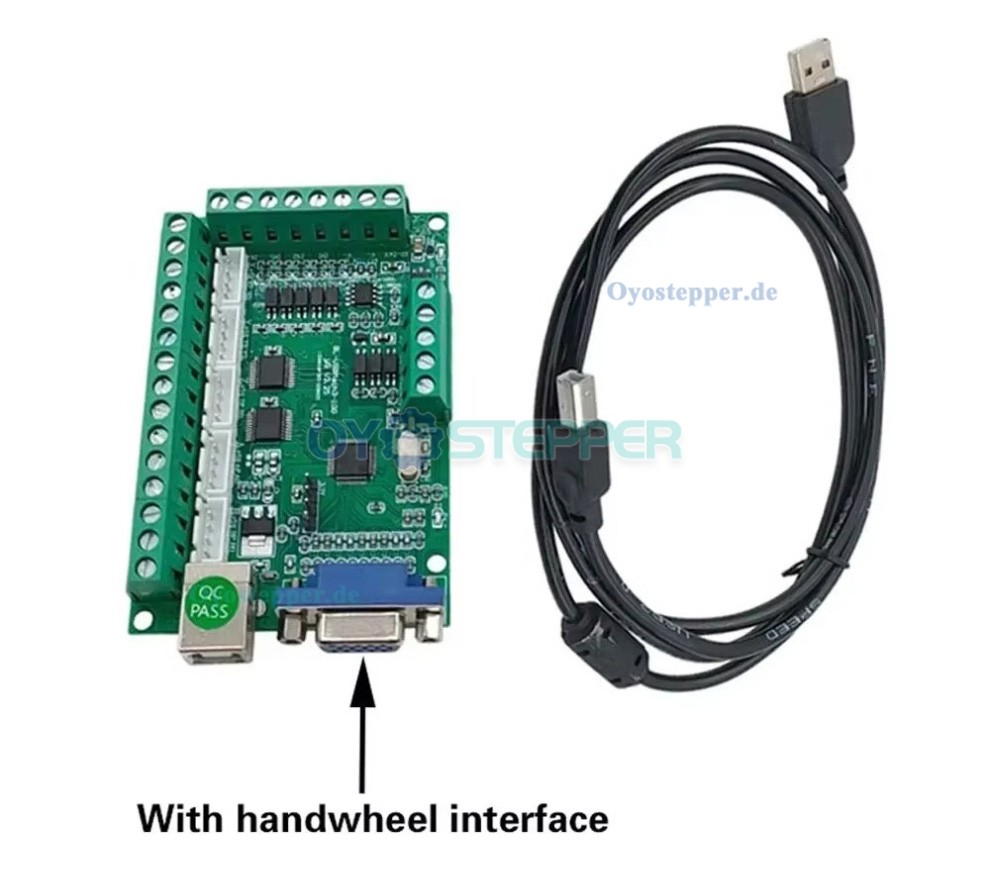

1 × 5-Achsen-Mach3-V3.25-Interface-Platine
1 × USB-Kabel
