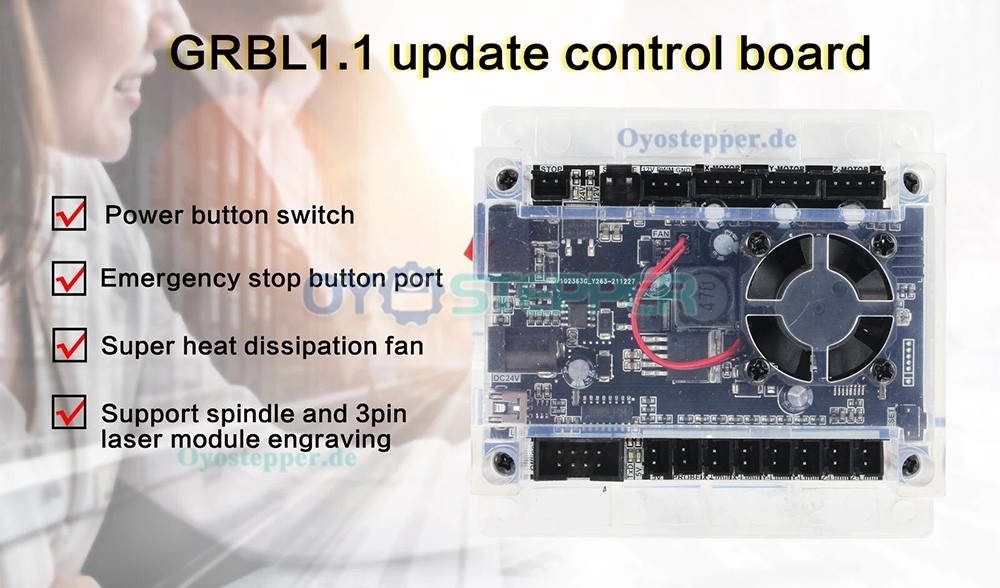

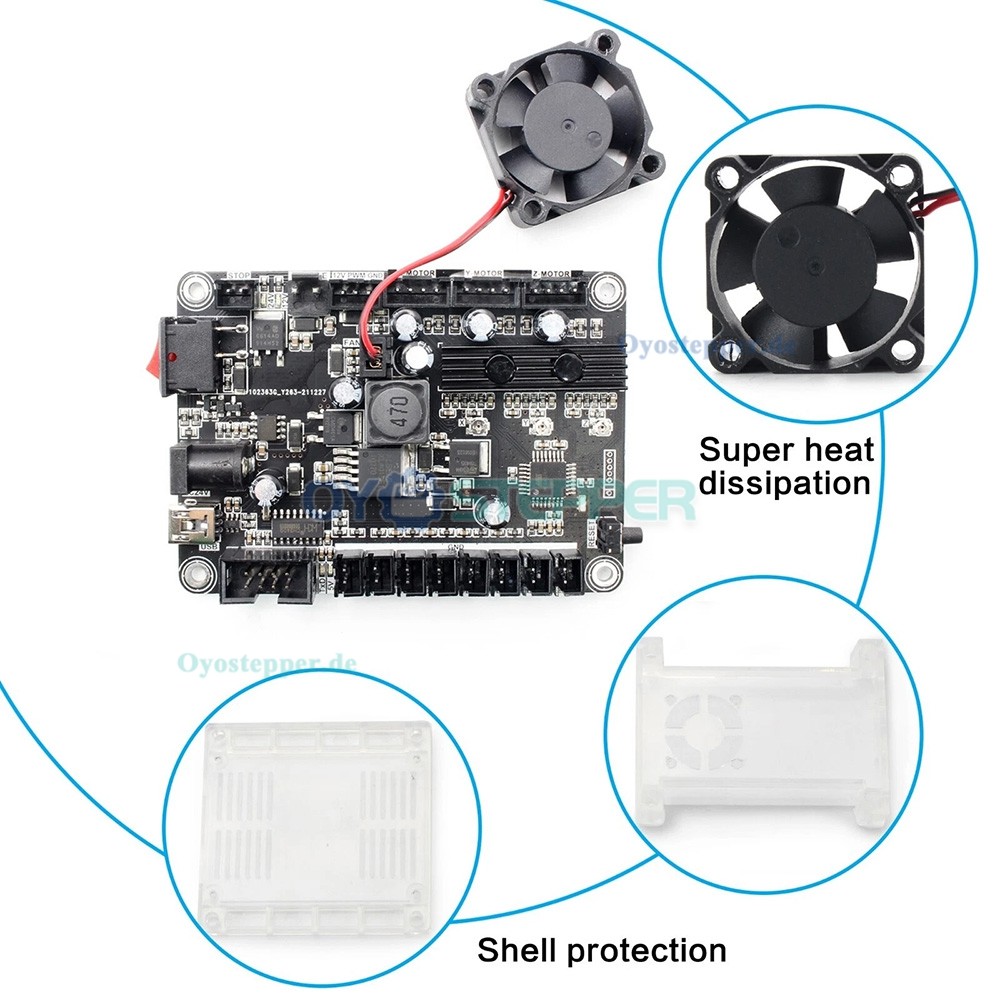

3 Achsen GRBL Steuerplatine mit Lasersteuerung für CNC 3018 Pro Fräs und Graviermaschinen

3 Achsen GRBL Steuerplatine mit Lasersteuerung für CNC 3018 Pro Fräs und Graviermaschinen

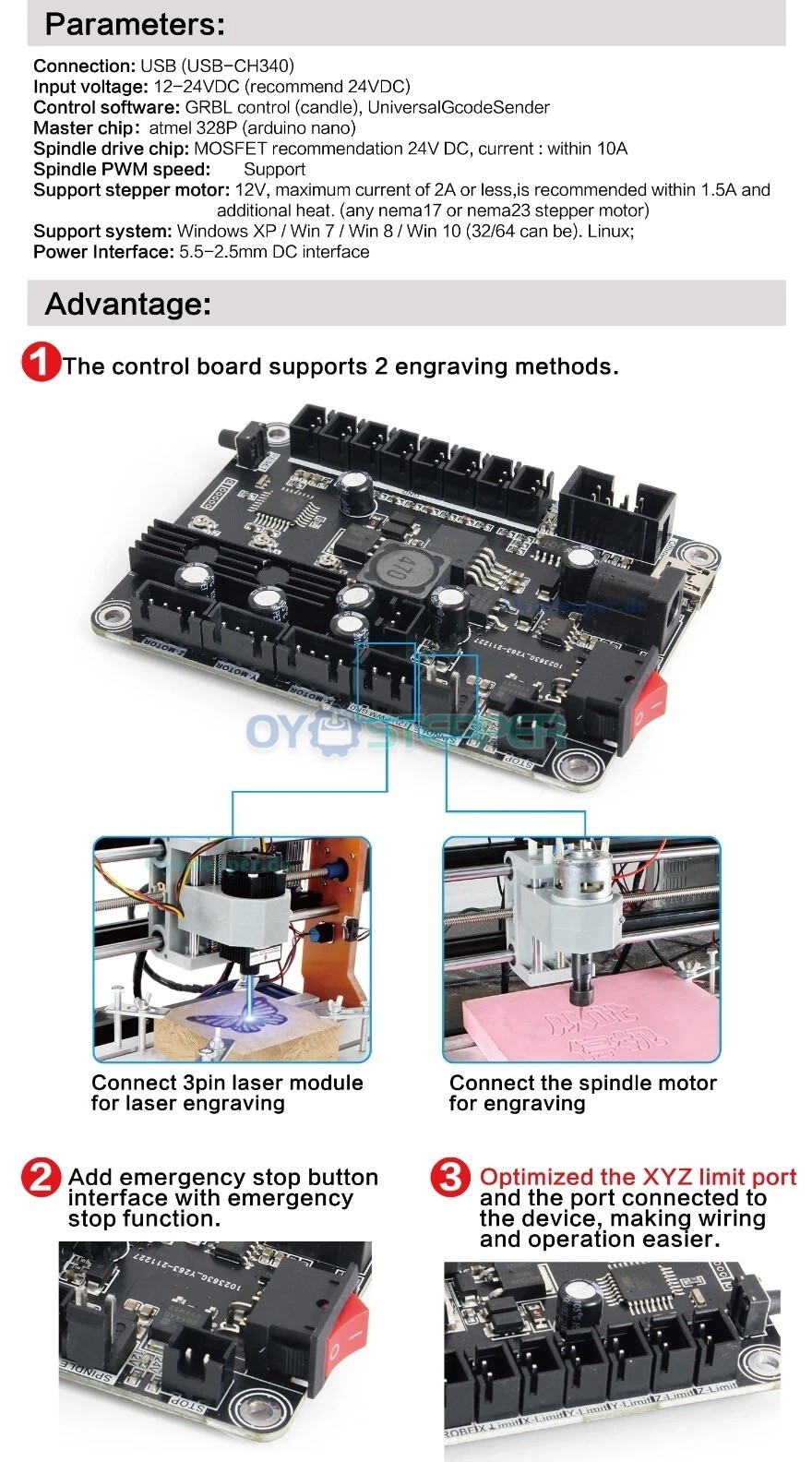

Technische Daten:

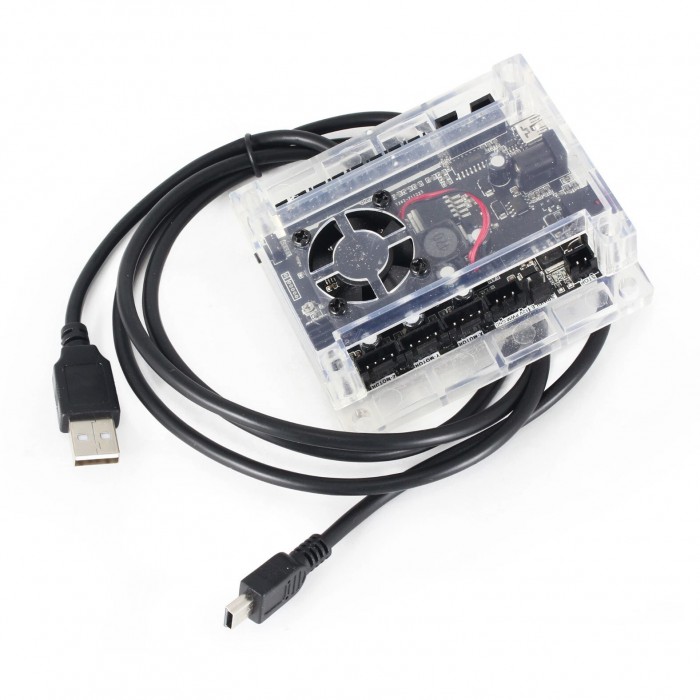

Anschlussschnittstelle: USB mit CH340-Chip

Hauptsteuerchip: Atmel 328P (Arduino Nano-kompatibel)

Softwarekompatibilität: GRBL (Candle, UniversalGcodeSender)

Unterstützte Betriebssysteme: Windows XP SP3, Win7/8/10/11 (32/64-Bit), Linux

Stromversorgung: 24 V DC über 5,5-2,5-mm-DC-Buchse;

Motorsteuerung:

Kompatible Motoren: NEMA17, NEMA23

Maximaler Treiberstrom: 2 A pro Achse

Betriebsstrom: ≤ 1,5 A (inkl. Wärmeableitung);

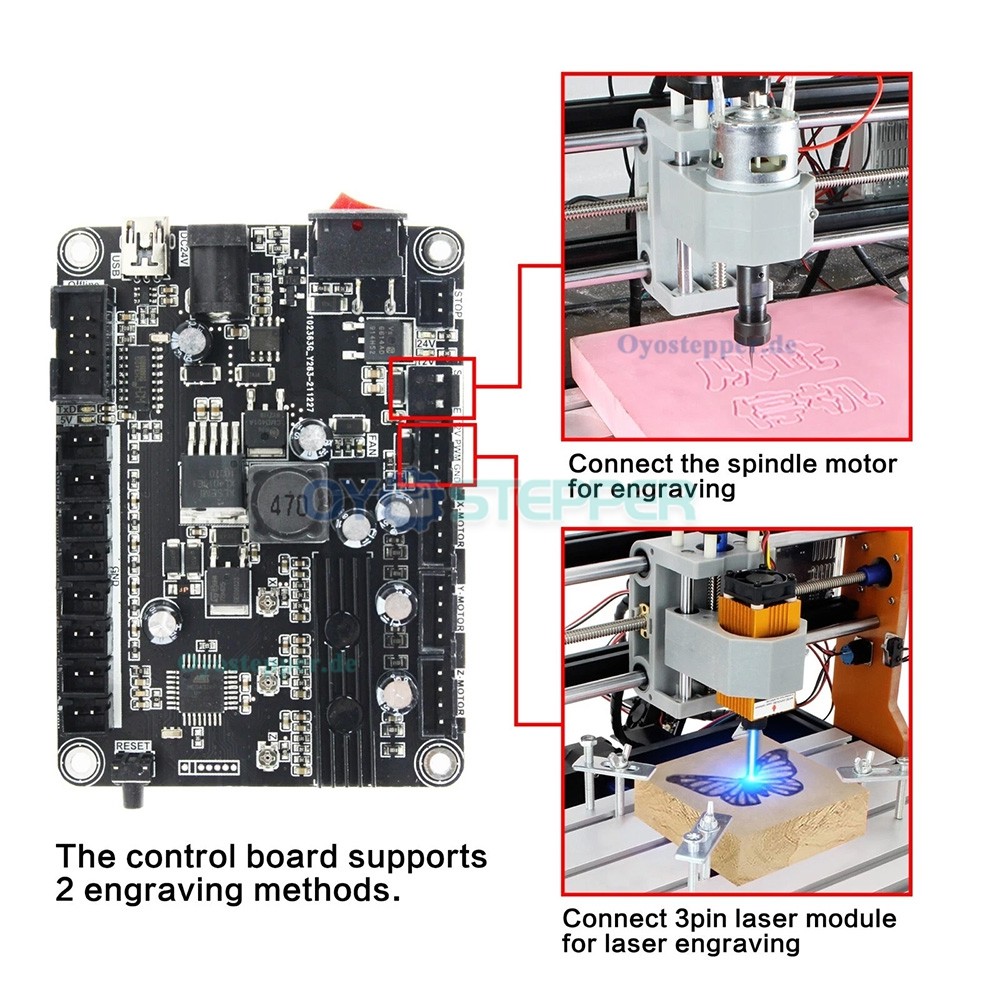

Spindelsteuerung:

MOSFET-Treiber

PWM-Drehzahlregelung

Kompatible Spindel: 24V DC, ≤ 10A

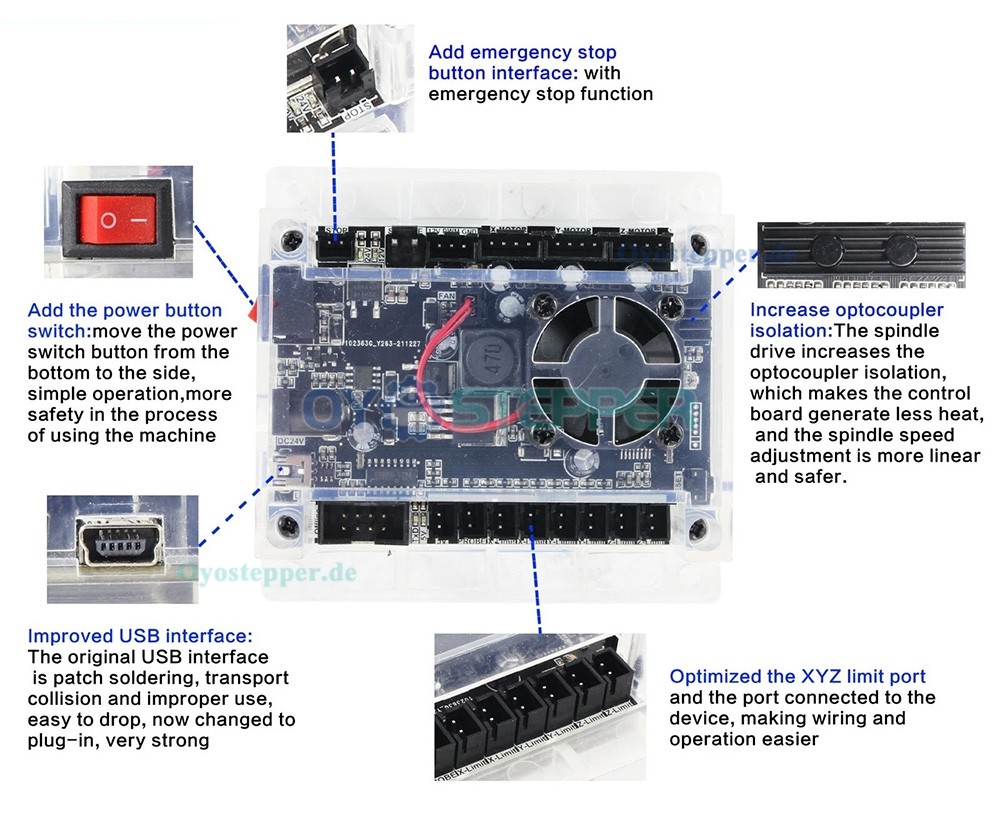

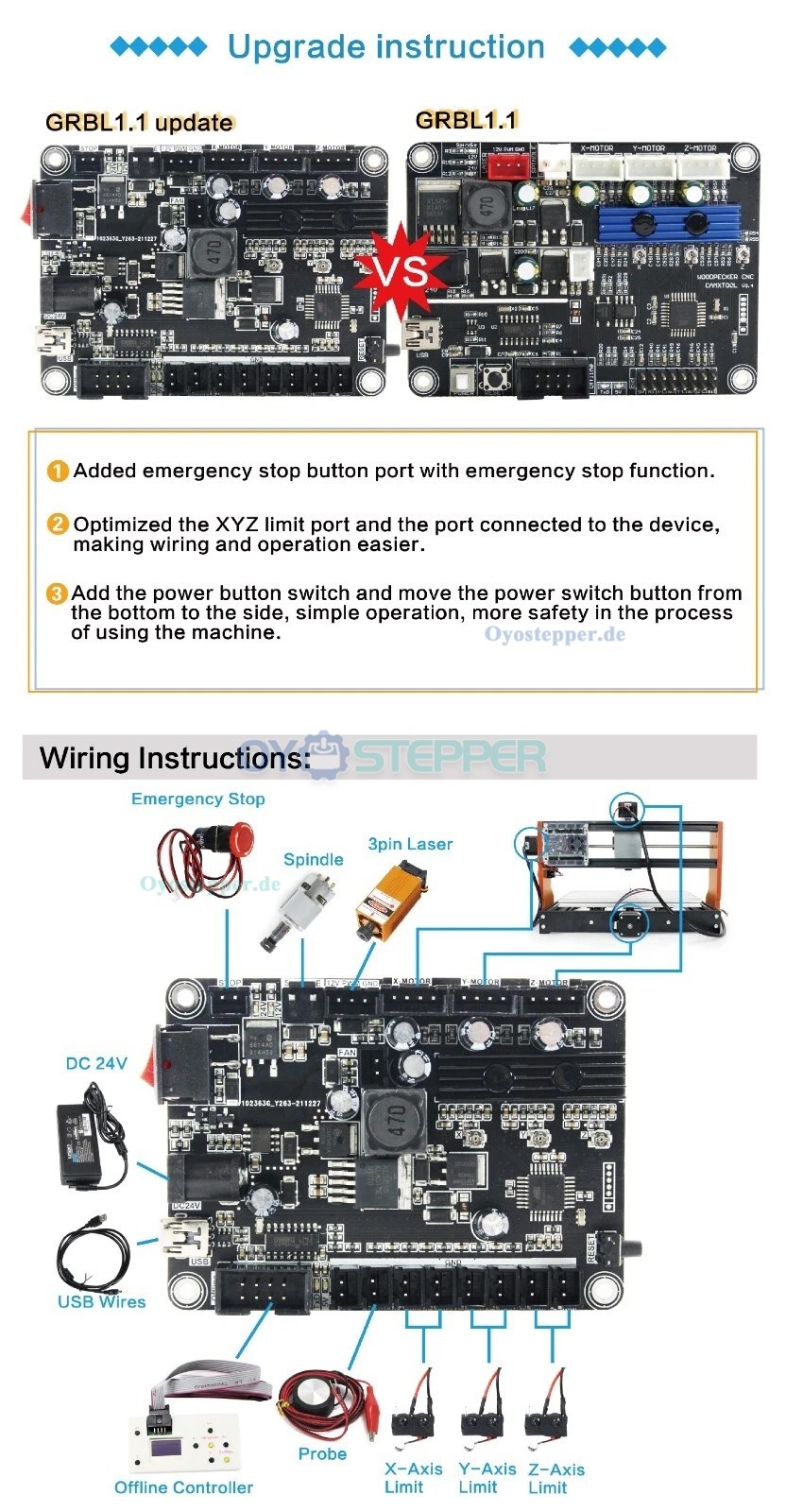

E/A-Anschlüsse:

Not-Aus (EStop)

Taster-Eingang

Endschalter für X-, Y- und Z-Achse

Separater Netzschalter Anschlussspezifikationen:

Endschalter-/Sonden-/Not-Aus-Anschlüsse: 2-polig

Modulanschluss: 3-polig

Spindelanschluss: 2-polig
