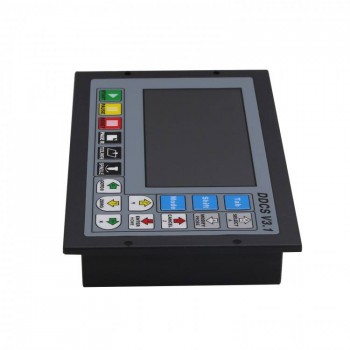

DDCS V3.1 Elektronischer numerischer CNC-Bewegungscontroller für 3/4 Achsen, Offline CNC-Standalone Steuerung 500 kHz

DDCS V3.1 Elektronischer numerischer CNC-Bewegungscontroller für 3/4 Achsen, Offline CNC-Standalone Steuerung 500 kHz

Funktionen:

16 optisch isolierte digitale Eingänge und 3 optisch isolierte digitale Ausgänge;

0–10-V-Analog-Spindelsteuerung, als PWM-Ausgang konfigurierbar;

Unterstützt 3- bis 4-Achsen-Motorsteuerung, Differenzialpuls- und Richtungs-Ausgang, max. 500 kHz pro Achse;

ARM9-Hauptchip und FPGA-Kernalgorithmus;

5-Zoll-TFT-Bildschirm (480 × 272), 17 Tasten;

24 V DC Versorgung, Mindeststrom 0,5 A für Controller und I/O;

I/O-Ports intern versorgt, keine externe I/O-Stromversorgung erforderlich;

USB-Flash-Laufwerk unterstützt G-Code-Dateien ohne Größenbegrenzung;

Unterstützt Standard-MPG;

Jog-Modus je Achse verfügbar (kontinuierlich, Schritt, benutzerdefinierte Distanz);

Unterstützt schnelle Positionsvorgabe;

Datenerhalt nach Stromausfall (automatische Speicherung);

Umkehrspiel- und Werkzeugkompensation;


Controller-Funktionen:

Unterstützt weiche Interpolation und Achs-Jogging mit definierter Distanz

USB-Dateieingang für G-Code ohne Größenbeschränkung

Funktion zur schnellen Positionsauswahl

Daten werden nach Stromunterbrechung automatisch gespeichert

Funktionen für Umkehrspiel- und Werkzeugkompensation

Kompatibel mit FANUC- und Standard-G-Code-Formaten


Controller-Parameter:

Maximale Pulsfrequenz pro Achse: 500 kHz

Hauptsteuerchip: ARM9

Kernalgorithmus-Chip: FPGA

Display: 5-Zoll TFT, 480 × 272

Bedientasten: 17

Versorgung: 24 V DC, Mindeststrom 0,5 A

G-Code-Eingang: über USB-Flash-Laufwerk

MPG-Port: kompatibel mit gängigen MPG-Modellen

Interner Speicher: 1 GB

Eingangsschnittstelle: 16-kanalige optisch isolierte digitale Eingänge

Ausgangsschnittstelle: 3-kanalige optisch isolierte digitale Ausgänge

Analoge Spindelsteuerung: 0–10 V (als PWM-Ausgang konfigurierbar)

Endschalter: NPN;

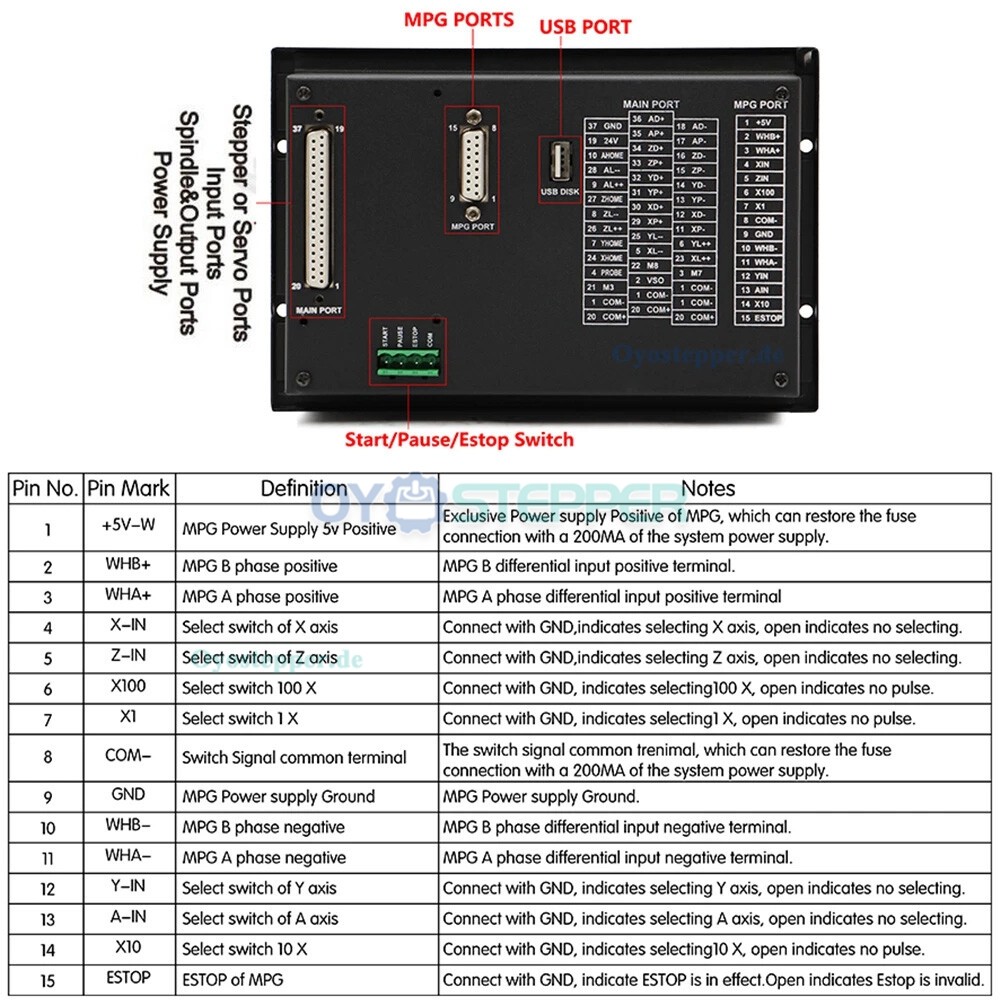

MPG-Spezifikation:

Schrittumschalter: X1 / X10 / X100

Achswahlschalter (X, Y, Z, 4. Achse)

LED-Anzeige

Not-Aus-Taste

Metallgehäuse

6-ft ausziehbares, geschirmtes Kabel

Magnetfuß zur Befestigung auf Metalloberflächen

Versorgung: 5 V DC, 150 mA

Phasenausgänge: A, /A, B, /B (TTL, ±20 mA Treiberfähigkeit)

Kompatible CNC-Systeme: Taiwan Pou Yuen M600/M500/M520i/T300-Serie, Higerman, HANUC, GSK, Open NC, KND, Siemens, NUM, Spanien FAGOR (8055i) und weitere

Verdrahtung ausgelegt für Standardanschlüsse von CNC-Systemen

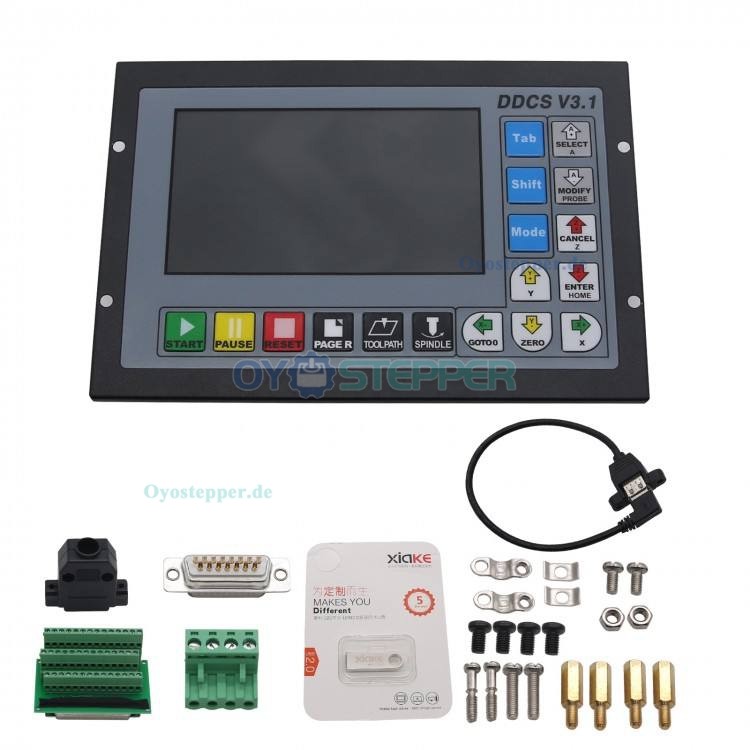

Lieferumfang:

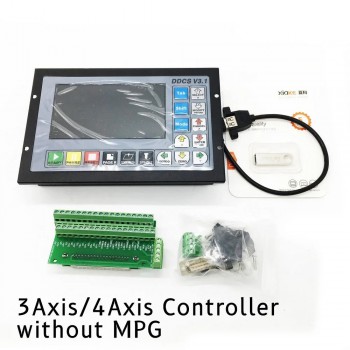

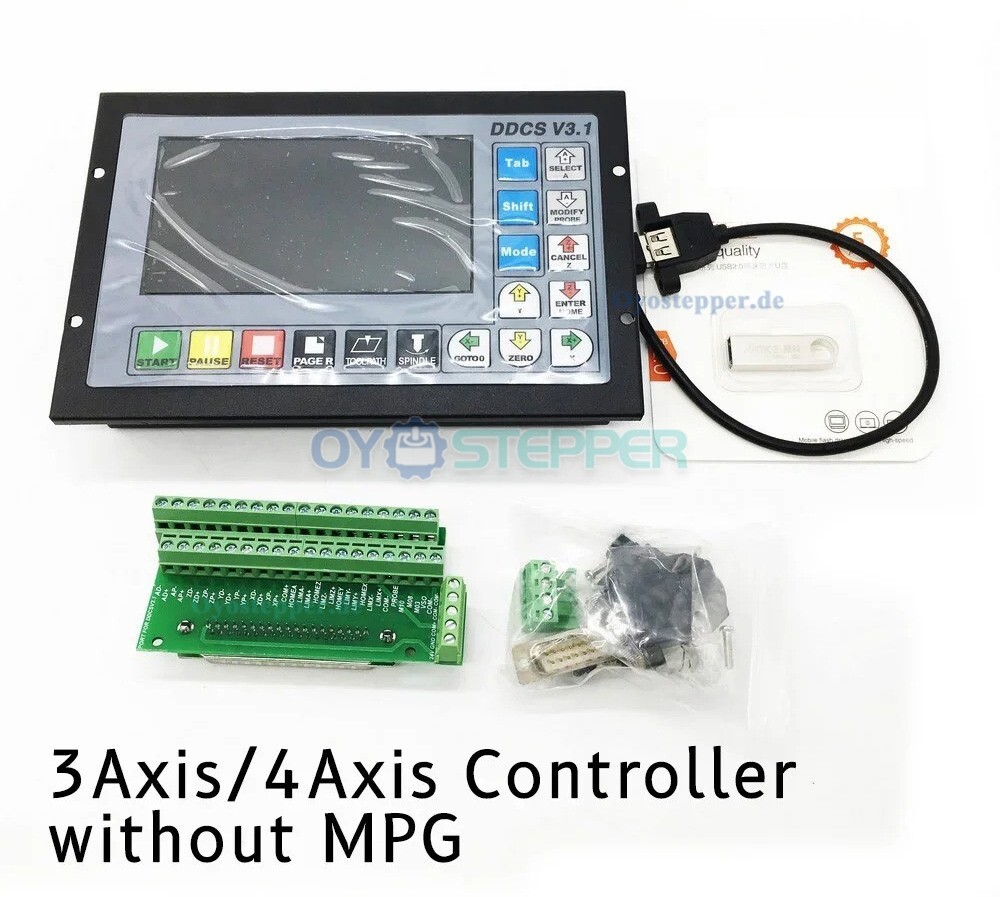

① 3-Achsen-Controller

1 × 3-Achsen CNC-Offline-Bewegungscontroller

1 × 4GB USB-Flash-Laufwerk

1 × USB-Verlängerungskabel & Zubehör

1 × Satz Montageschrauben;


② 4-Achsen-Controller

1 × 4-Achsen CNC-Offline-Bewegungscontroller

1 × 4GB USB-Flash-Laufwerk

1 × USB-Verlängerungskabel & Zubehör

1 × Satz Montageschrauben;

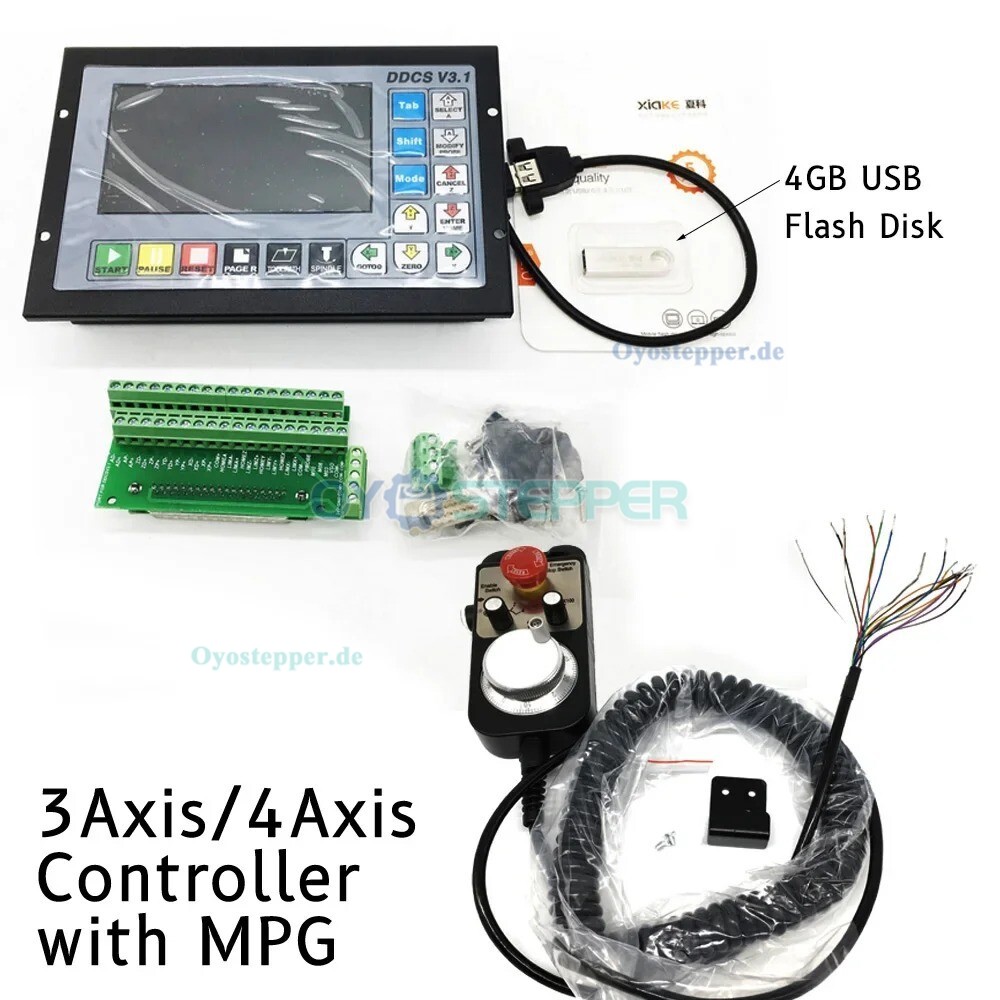

③ 3-Achsen mit MPG;

1 × 3-Achsen CNC-Offline-Bewegungscontroller

1 × MPG-Handrad mit Not-Aus

1 × 4GB USB-Flash-Laufwerk

1 × USB-Verlängerungskabel & Zubehör

1 × Satz Montageschrauben


④ 4-Achsen mit MPG;

1 × 4-Achsen CNC-Offline-Bewegungscontroller

1 × MPG-Handrad mit Not-Aus

1 × 4GB USB-Flash-Laufwerk

1 × USB-Verlängerungskabel & Zubehör

1 × Satz Montageschrauben;


Hinweis
Für das englische Handbuch bitte den Verkäufer kontaktieren.
