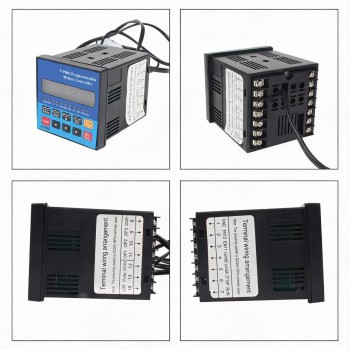

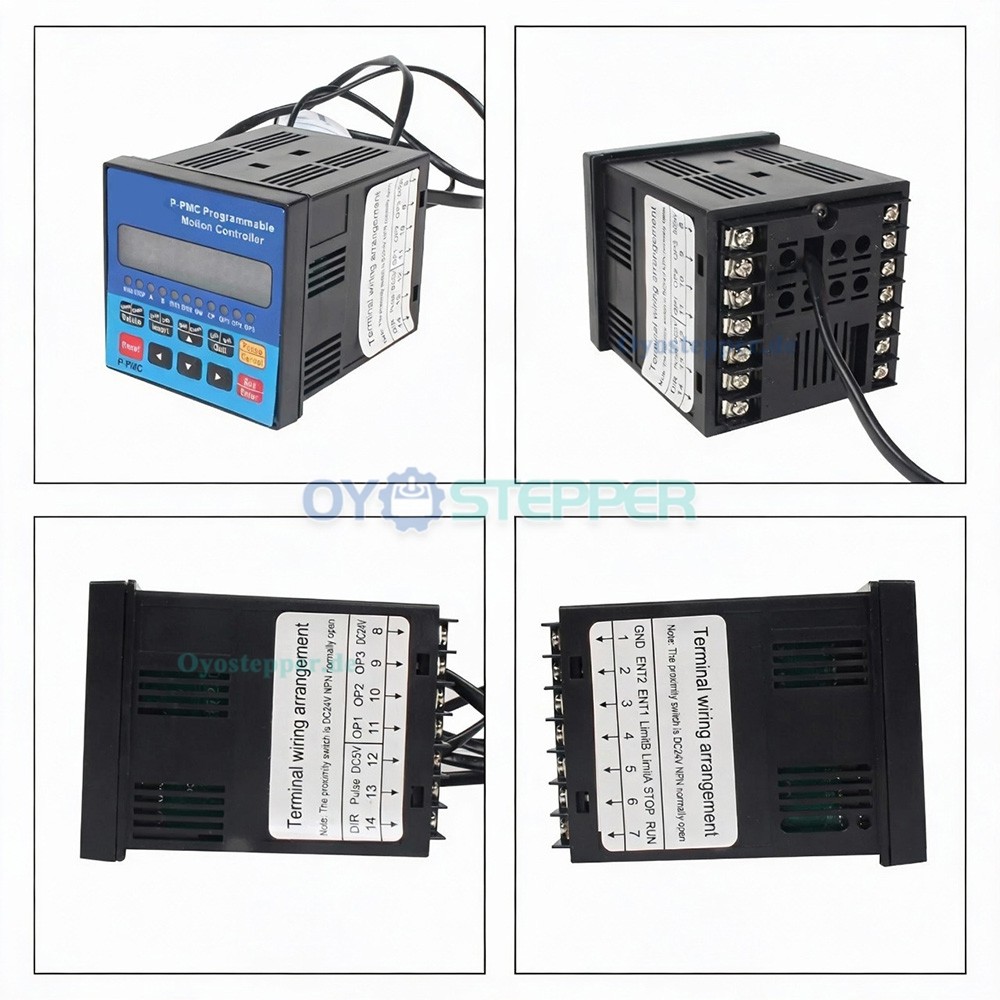

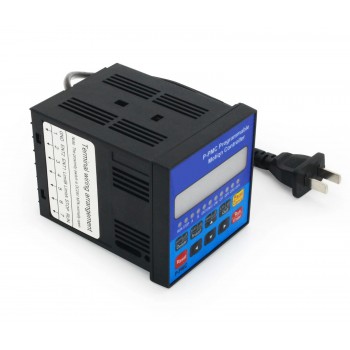

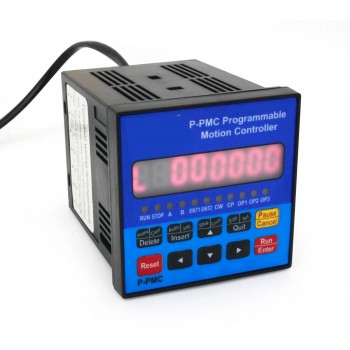

Programmierbarer einachsiger CNC Motion Controller für Servo- und Schrittmotoren

Programmierbarer einachsiger CNC Motion Controller für Servo- und Schrittmotoren

Funktionen:

Bewegungssteuerung: Positionier- und Nichtpositionierbetrieb;

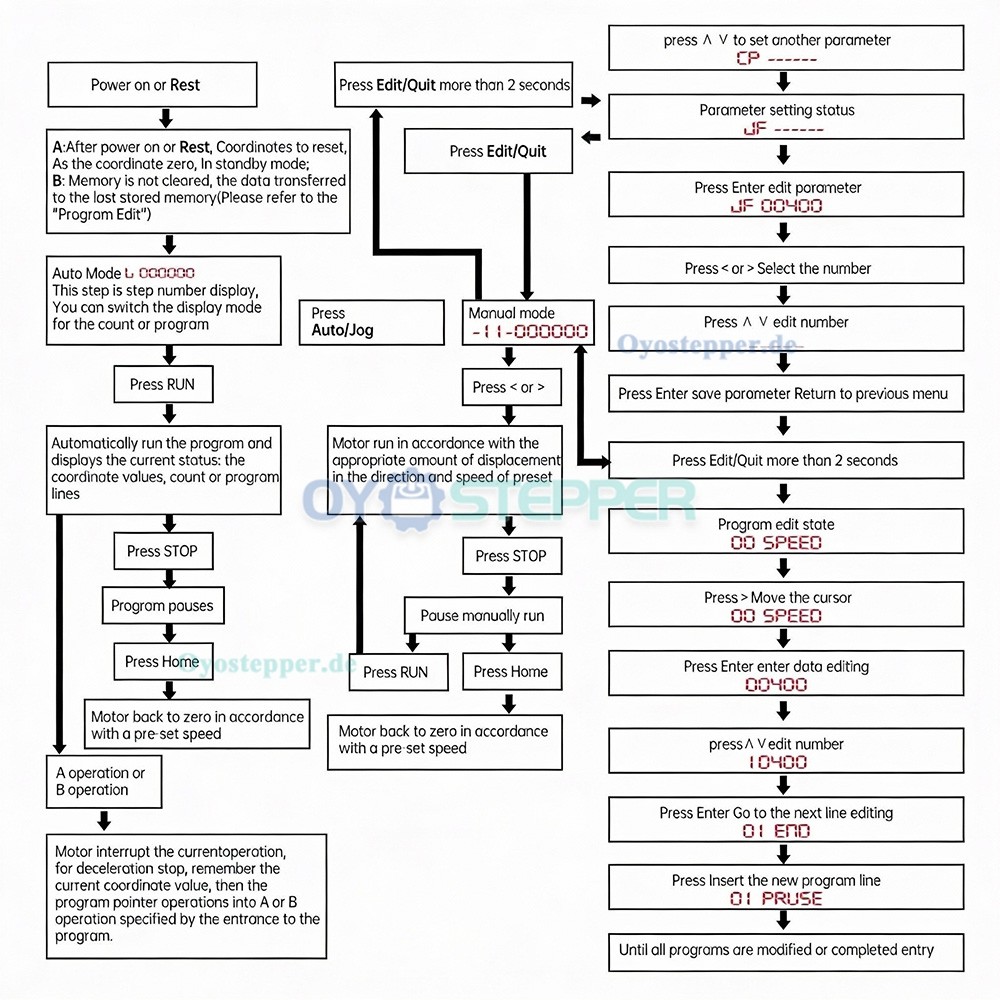

Betriebsarten: Automatikbetrieb, manueller Betrieb, Programmbearbeitung und Parametereinstellung;

Programmierung: Programme bearbeiten, einfügen, löschen und ändern; Erkennung fehlerhafter Befehle;

Programmspeicher: Bis zu 99 Programmzeilen;

Programmierbefehle: 14;

Manueller Tippbetrieb: Geschwindigkeit und Schrittzahl einstellbar;

Steuerung im Automatikbetrieb: Über die Tasten am Bedienfeld oder über externe Schalter an den Anschlussklemmen;

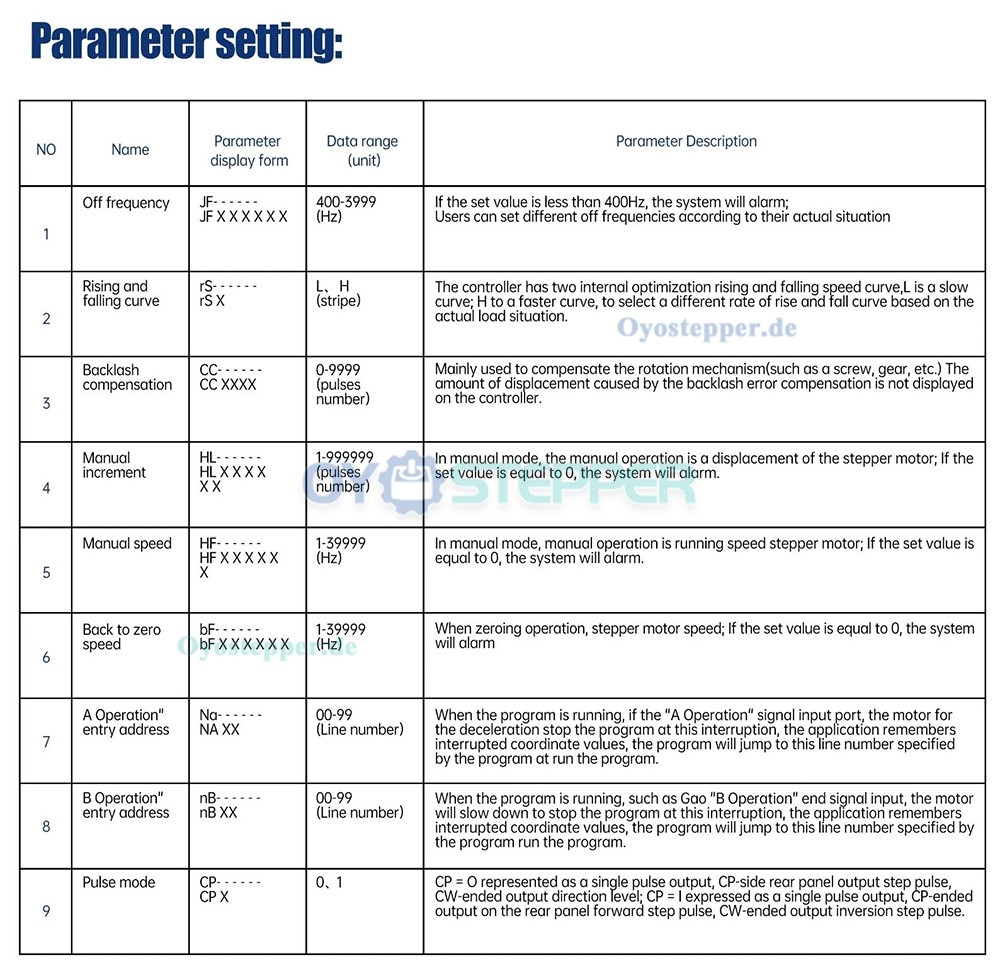

Einstellbare Parameter: Startfrequenz, zwei Arten von Beschleunigungs- und Verzögerungskurven, manuelle Geschwindigkeit, Referenzfahrtgeschwindigkeit, Umkehrspielkompensation und Sprungzeilen für Unterbrechungssignale.

Referenzfahrt: Automatische Referenzfahrt aus positiver oder negativer Richtung.

Externe Steuerung: Unterbrechung laufender Vorgänge über externe Schalter.

Anzeige: 8-stellige Anzeige zur Darstellung von Betriebsstatus, Schritten, Zählerständen, Programmen, Parametern und E/A-Zuständen.

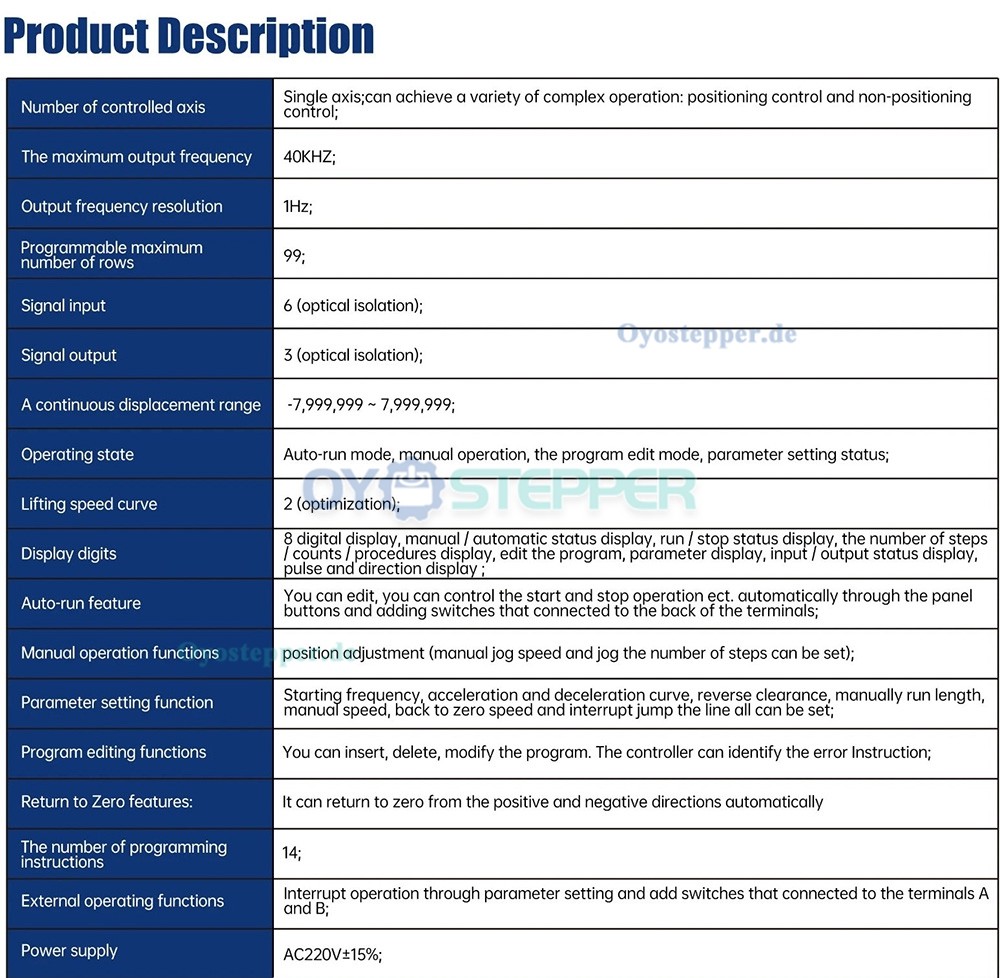

Technische Daten:

Anzahl der gesteuerten Achsen: 1 Achse

Maximale Ausgangsfrequenz: 40 kHz

Frequenzauflösung: 1 Hz

Verfahrbereich: −7.999.999 bis 7.999.999 Einheiten

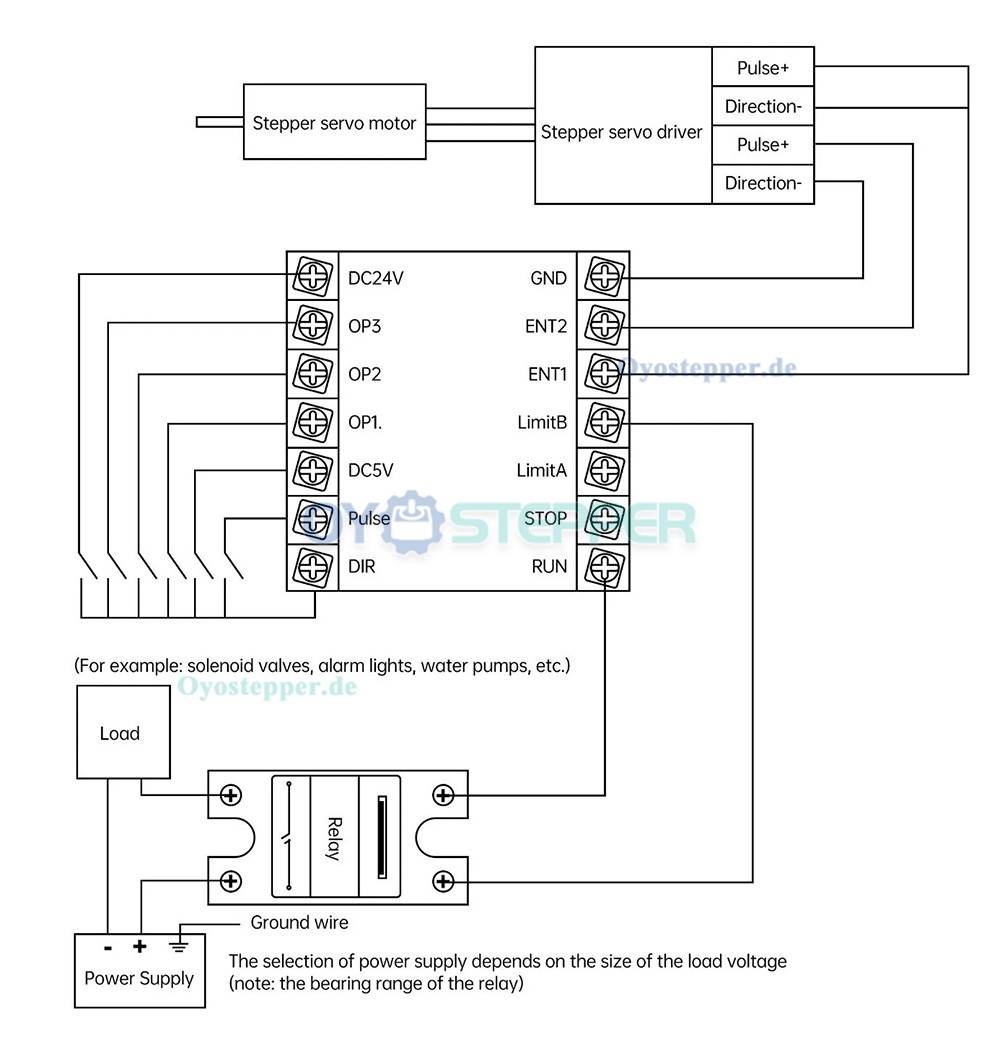

Digitale Eingänge: 6, optisch isoliert

Digitale Ausgänge: 3, optisch isoliert

Stromversorgung: 220 V AC ±15 %

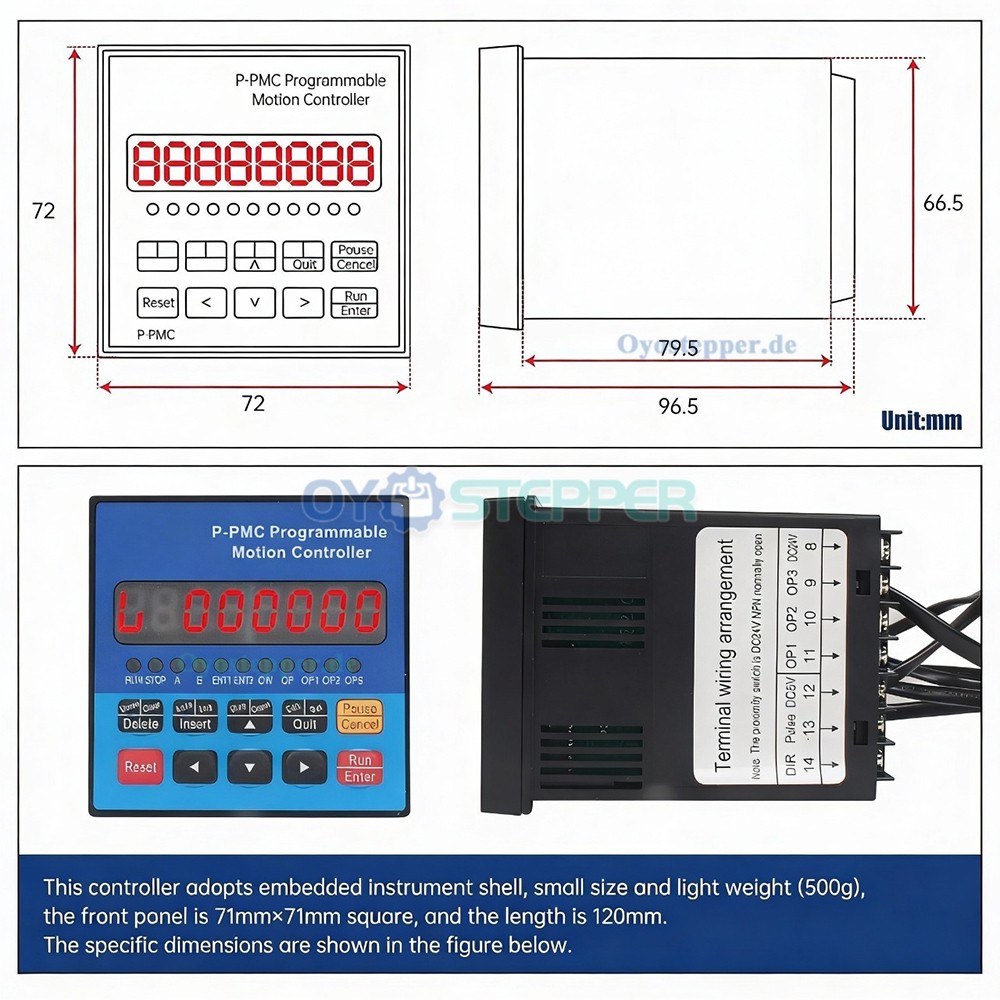

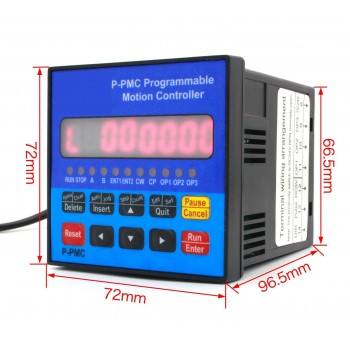

Abmessungen: Frontplatte 71 × 71 mm; Gehäuselänge 120 mm

Gewicht: 500 g

Bauform: Einbaugerät

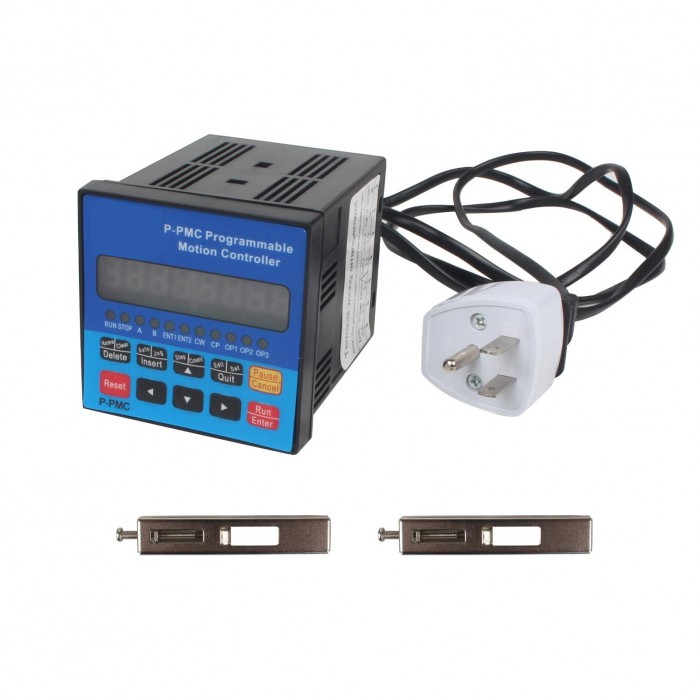

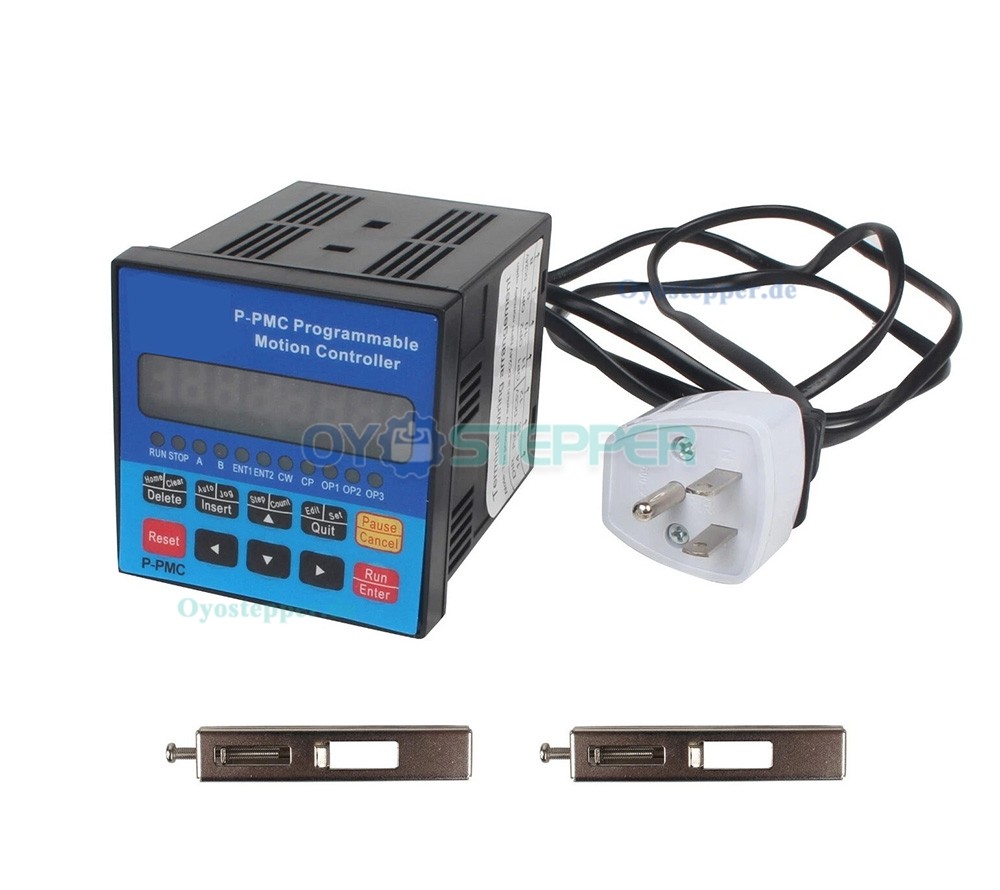

Lieferumfang

1 × programmierbarer Einachs-Bewegungscontroller

1 × Universal-Steckeradapter

1 × englische Bedienungsanleitung, Bereitstellung per E-Mail
