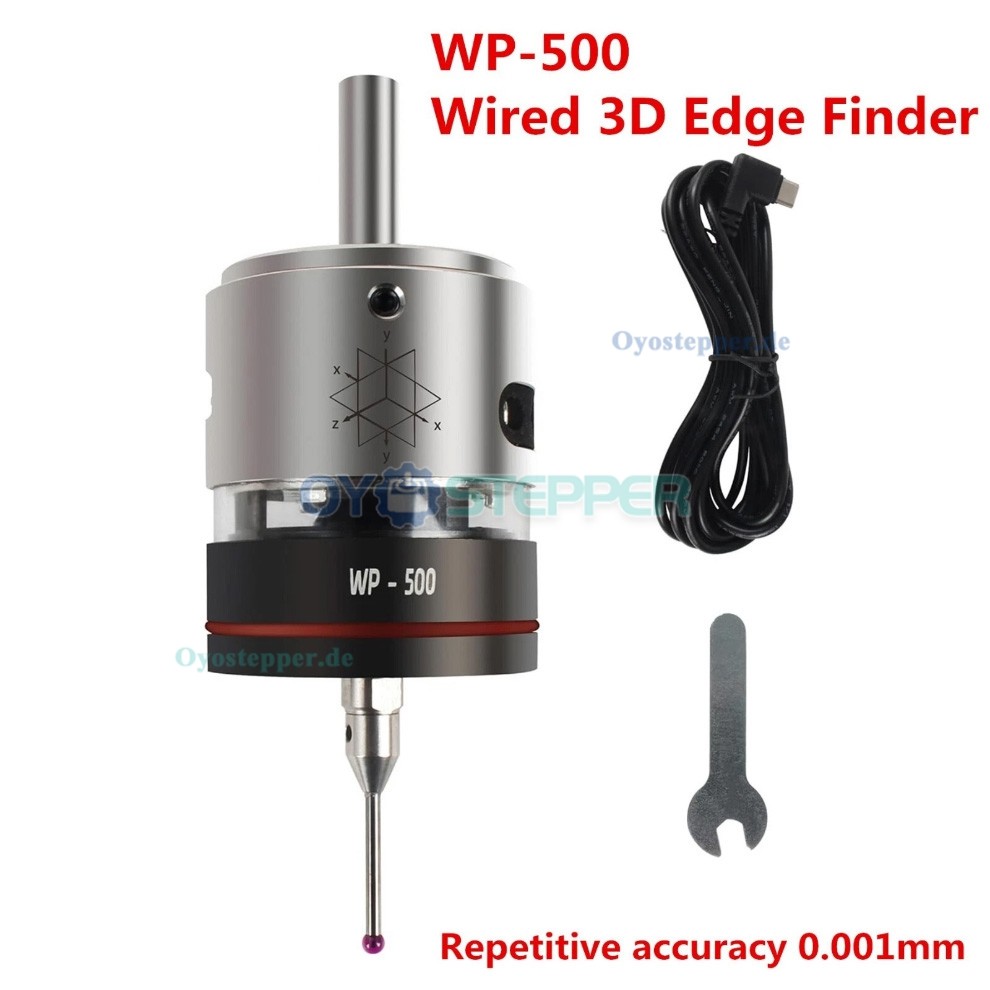

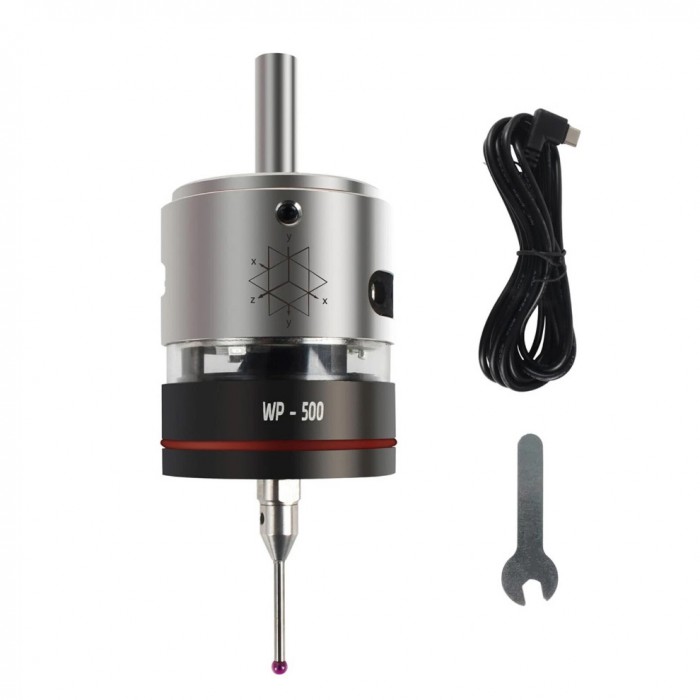

WP500 3D Kantentaster und Messtaster 0,001mm für CNC Fräsmaschinen

WP500 3D Kantentaster und Messtaster 0,001mm für CNC Fräsmaschinen

Kabelgebundenes 3D-Werkstück-Tastsystem zur automatisierten Werkzeugvoreinstellung, Werkstückvermessung und Kantenermittlung an CNC-Bearbeitungsmaschinen. Das Gehäuse besteht laut Produktangabe aus Edelstahl 304 und Aluminiumlegierung 7075.

Funktionen:

Messfunktionen: Werkzeugvoreinstellung, Werkstückvermessung und Kantenermittlung;

Signalausgang: Schließerkontakt

Schaltzustandsanzeige: Integrierte Kontrollleuchte

Signalübertragung: Kabelgebunden

Angegebene Kabellänge: <3m

Schutzart: IP67;


Elektrische Kenndaten:

Ausgangssignal: Schließerkontakt (NO)

Signalstrom: <50mA

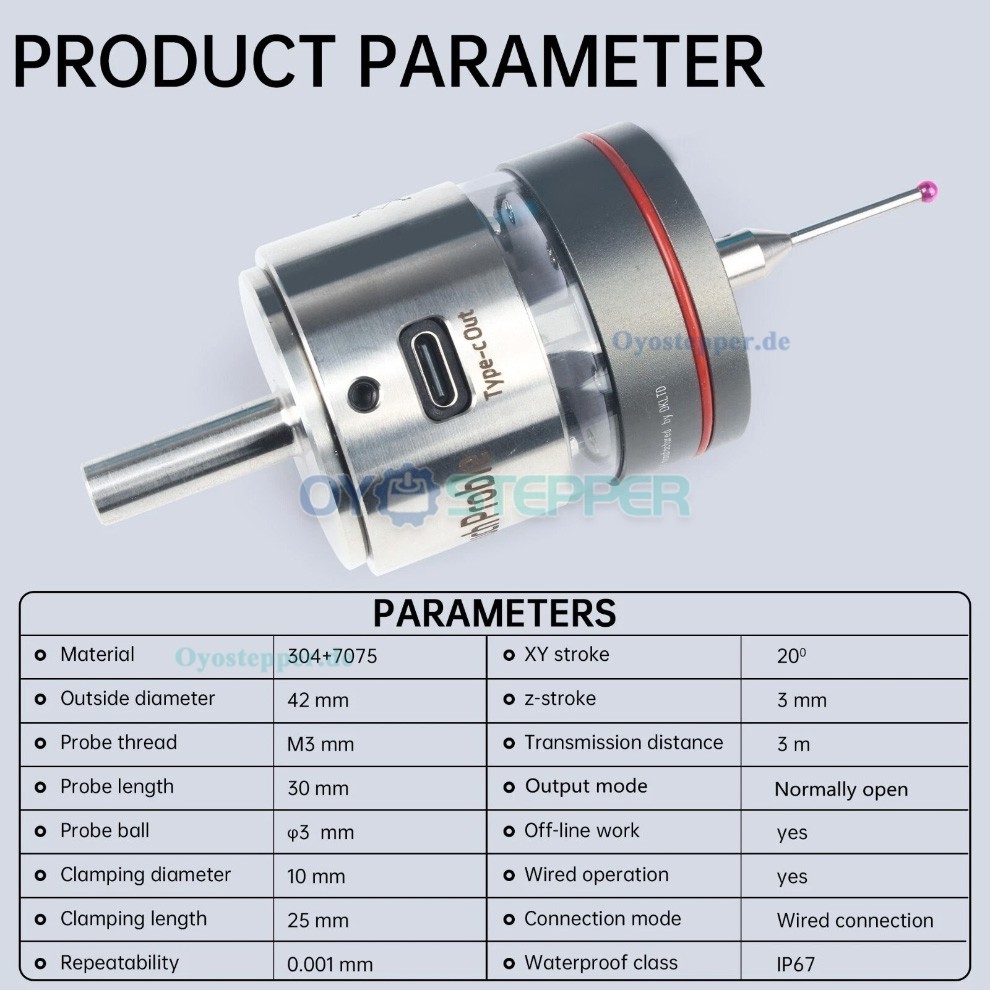

Mechanische Daten:

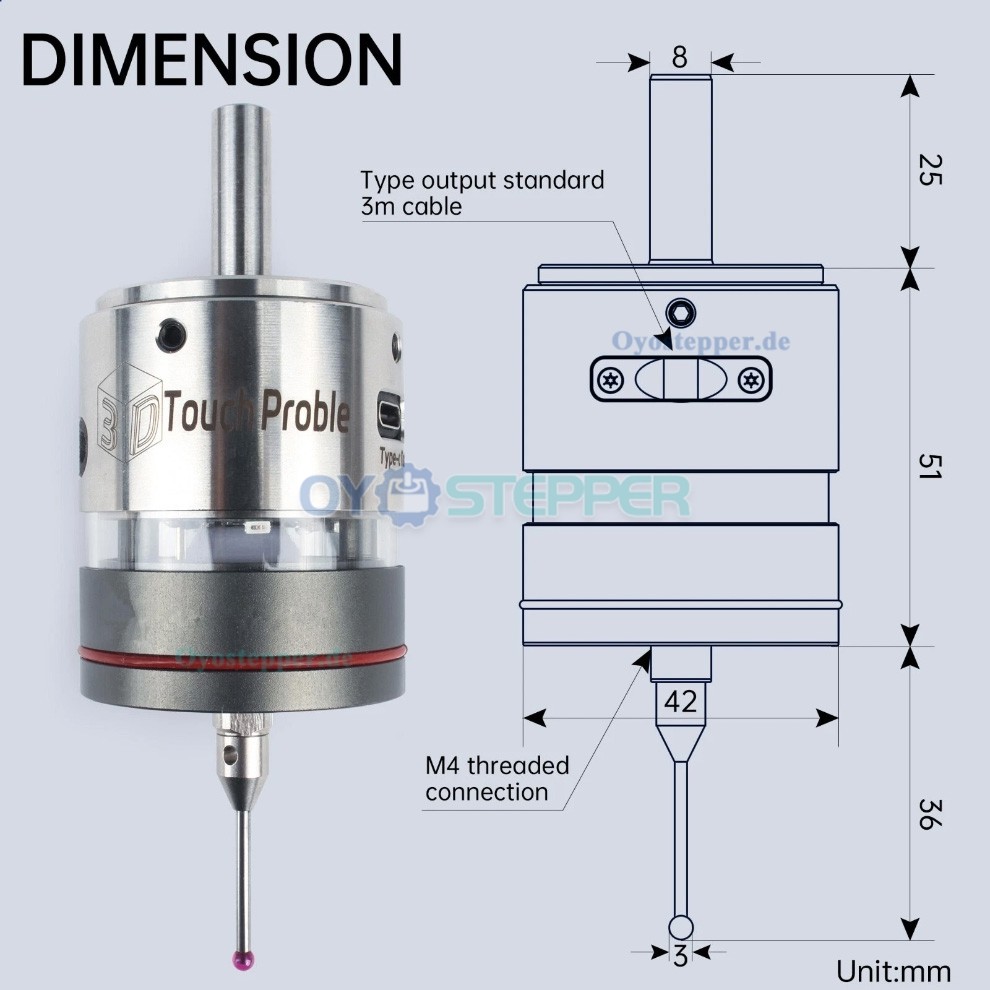

Gehäusedurchmesser: Ø42mm

Einspanndurchmesser: Ø10mm

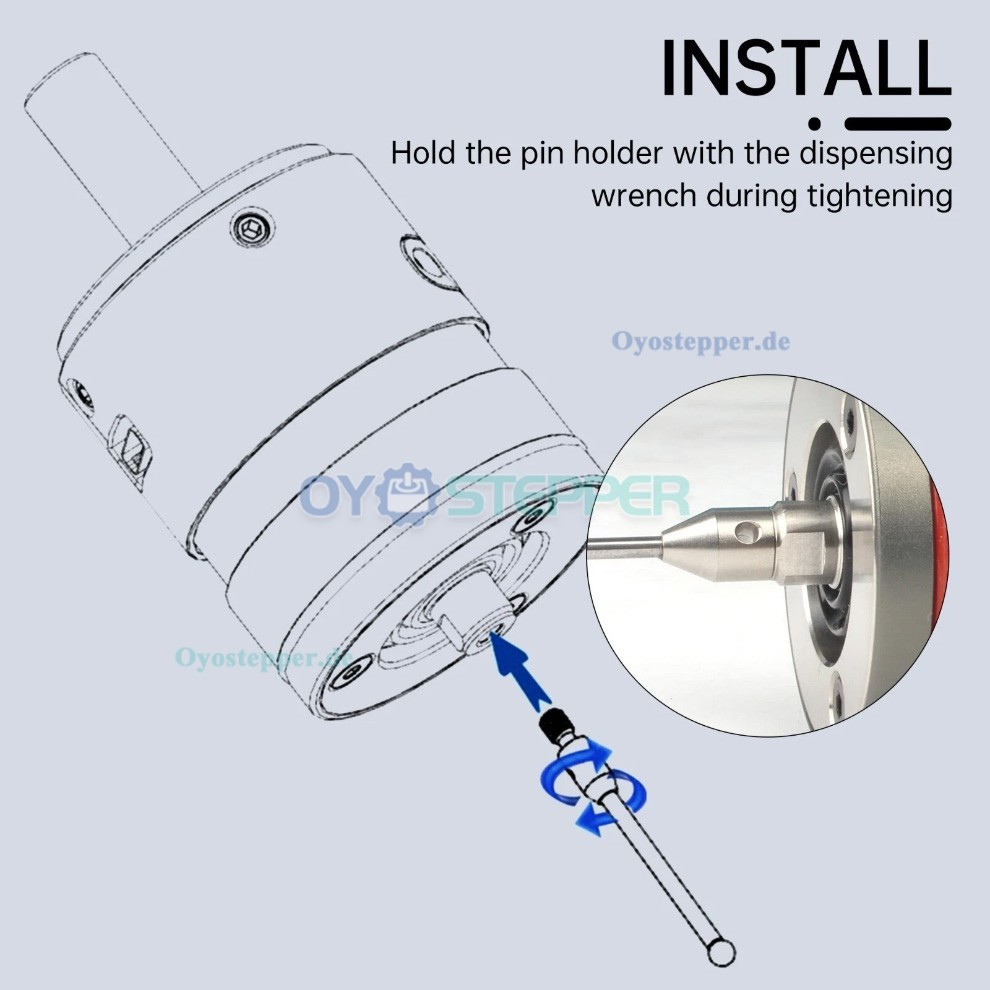

Taststiftgewinde: M3

Standard-Taststiftlänge: 30mm

Tastkugeldurchmesser: Ø3mm

Tastkugelmaterial: Rubin

Gehäusematerial: Edelstahl 304 und Aluminiumlegierung 7075

Angegebener Auslösewert: 1N·m

Schaltpunktwiederholgenauigkeit: 0,001mm

Sicherheitsauslenkung in X-/Y-Richtung: ±15°

Sicherheitsweg in Z-Richtung: 3mm
