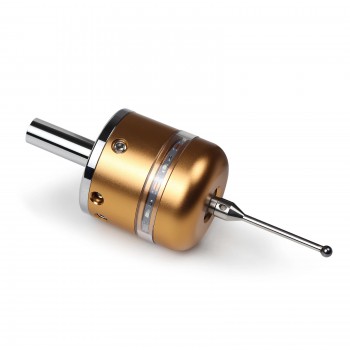

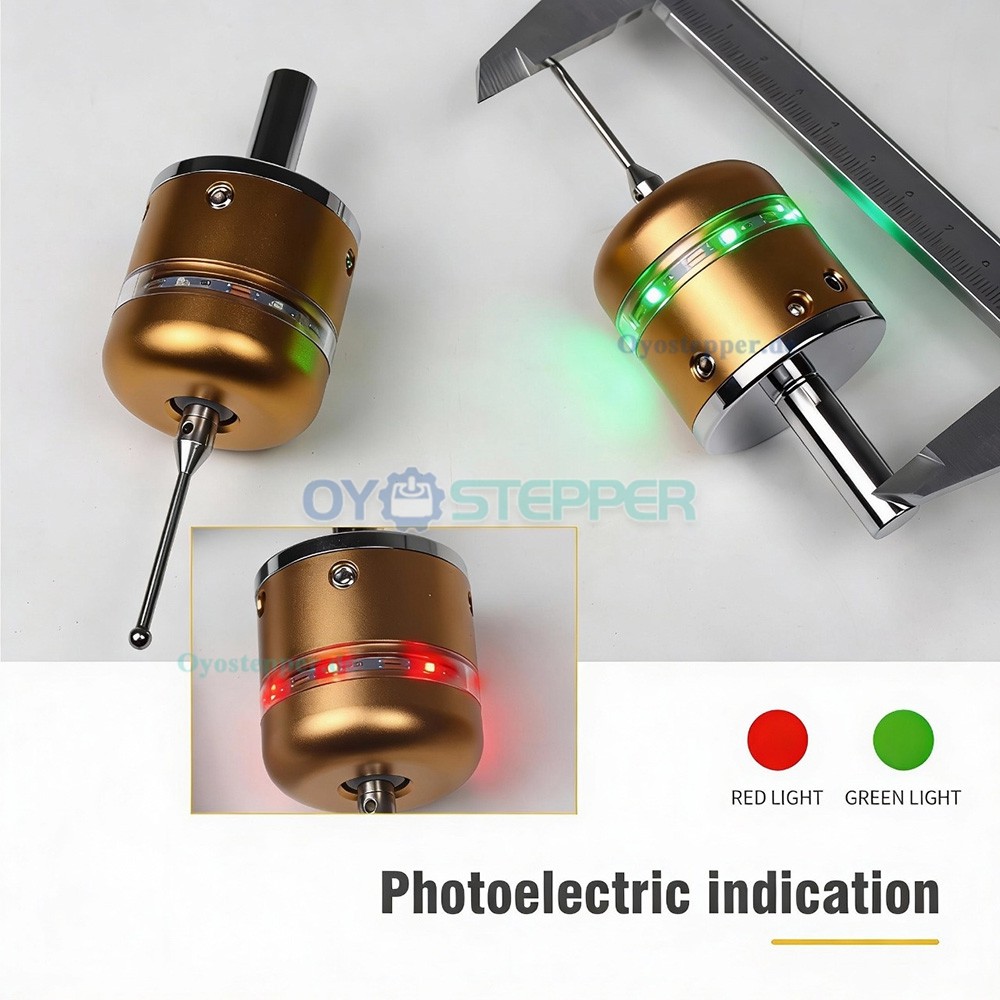

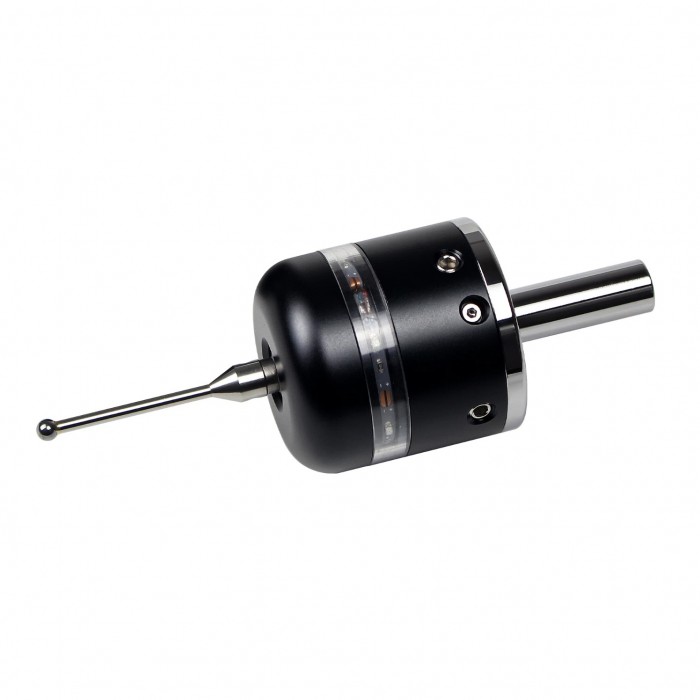

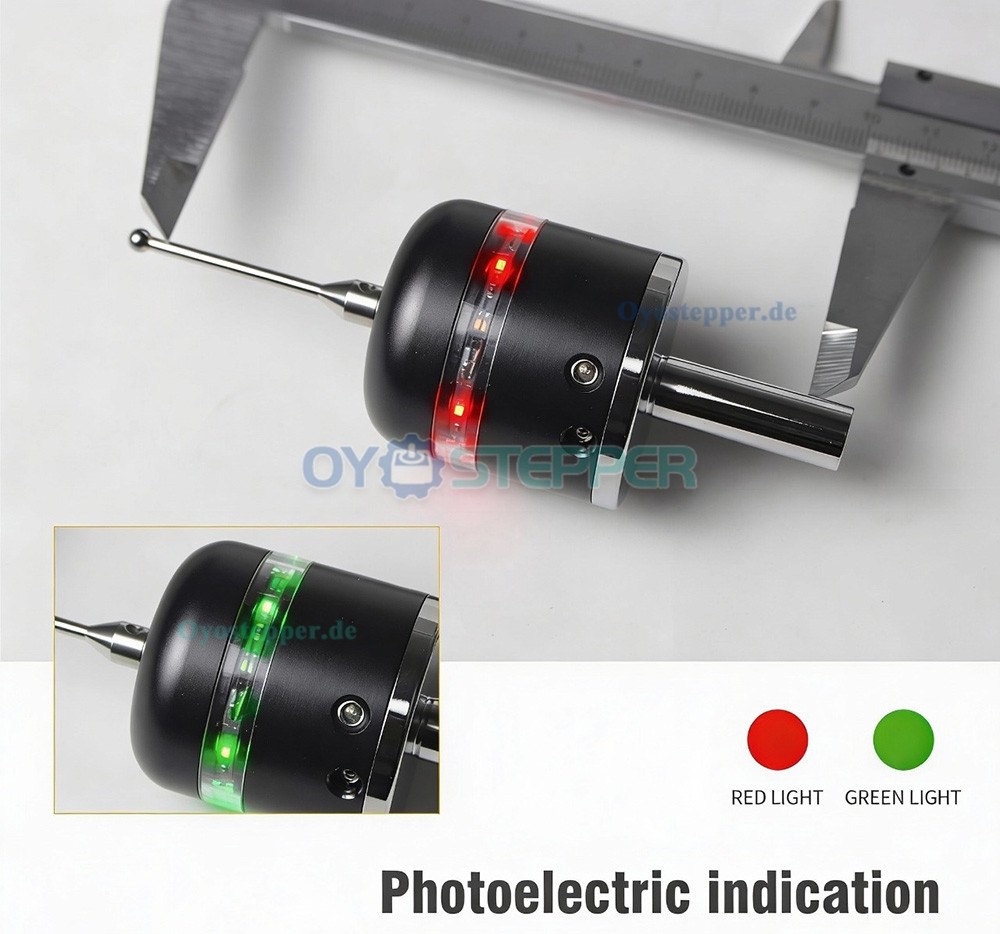

Photoelektrischer 3D Kantentaster mit LED für Fräsmaschinen

Photoelektrischer 3D Kantentaster mit LED für Fräsmaschinen

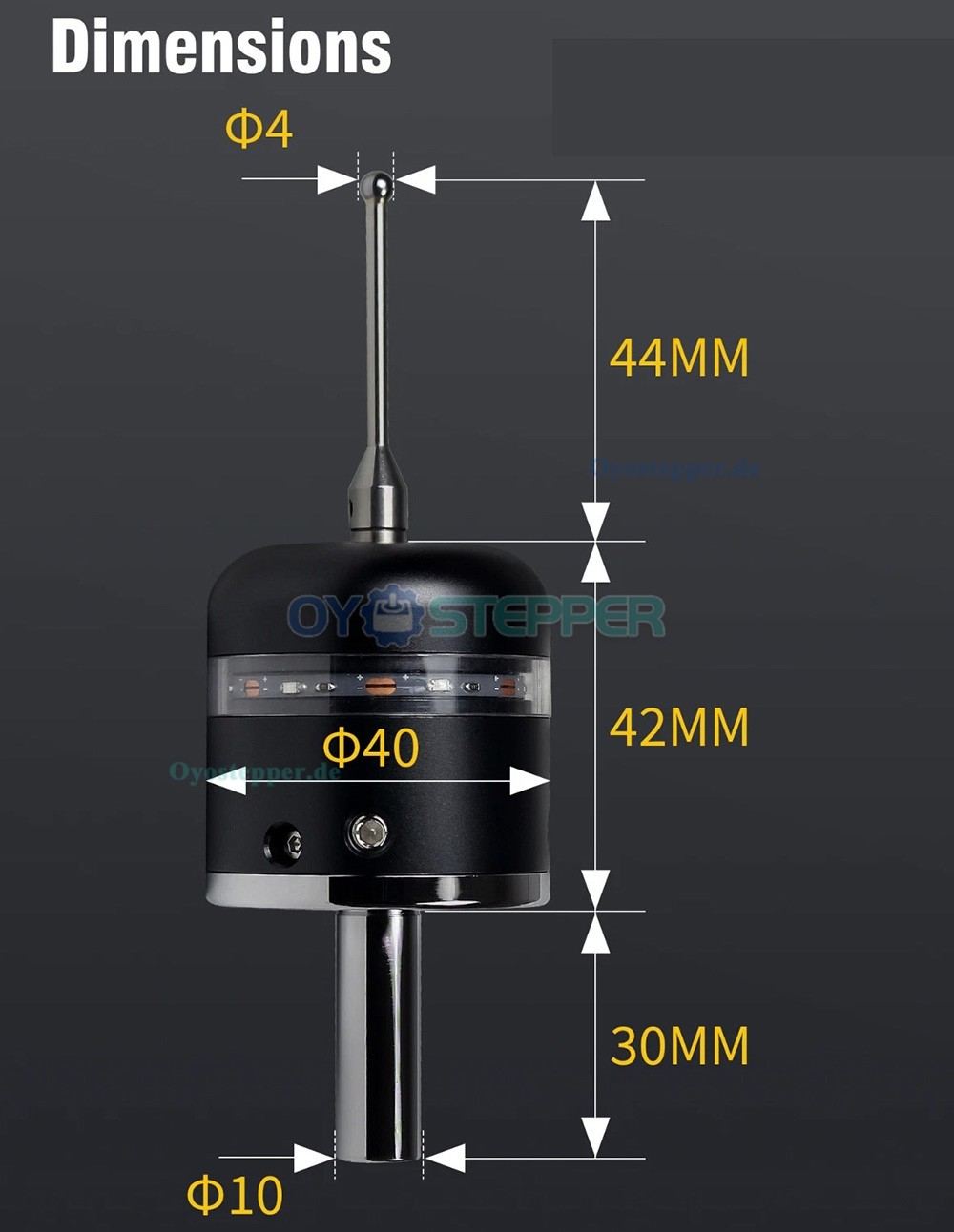

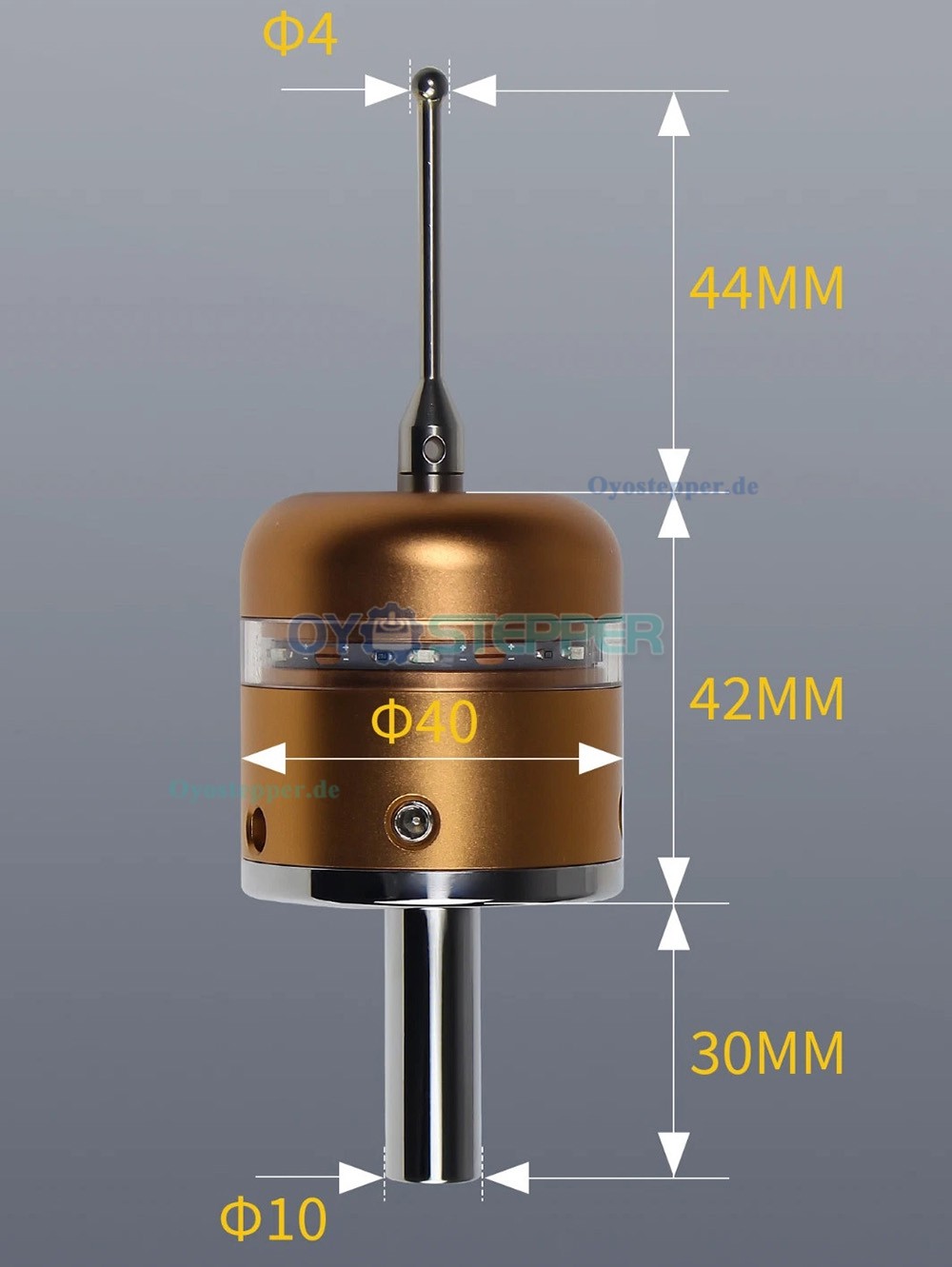

Der 3D-Kantentaster MF60 ist zur Positionierung und Vermessung an CNC-Drehmaschinen, Fräsmaschinen und vergleichbaren Werkzeugmaschinen vorgesehen. Er unterstützt Antastvorgänge in X-, Y- und Z-Richtung und wird über eine integrierte Batterie mit Strom versorgt.


Funktionen:

Dreidirektionales Antasten: Messungen in X-, Y- und Z-Richtung

Antastrichtungen: ±X, ±Y und +Z

Drehbarer Tastkopf: Um 180° drehbar für Mess- und Zentriervorgänge aus unterschiedlichen Winkeln

Gekapselte Ausführung: Abgedichtetes Gehäuse mit abgeflachter;

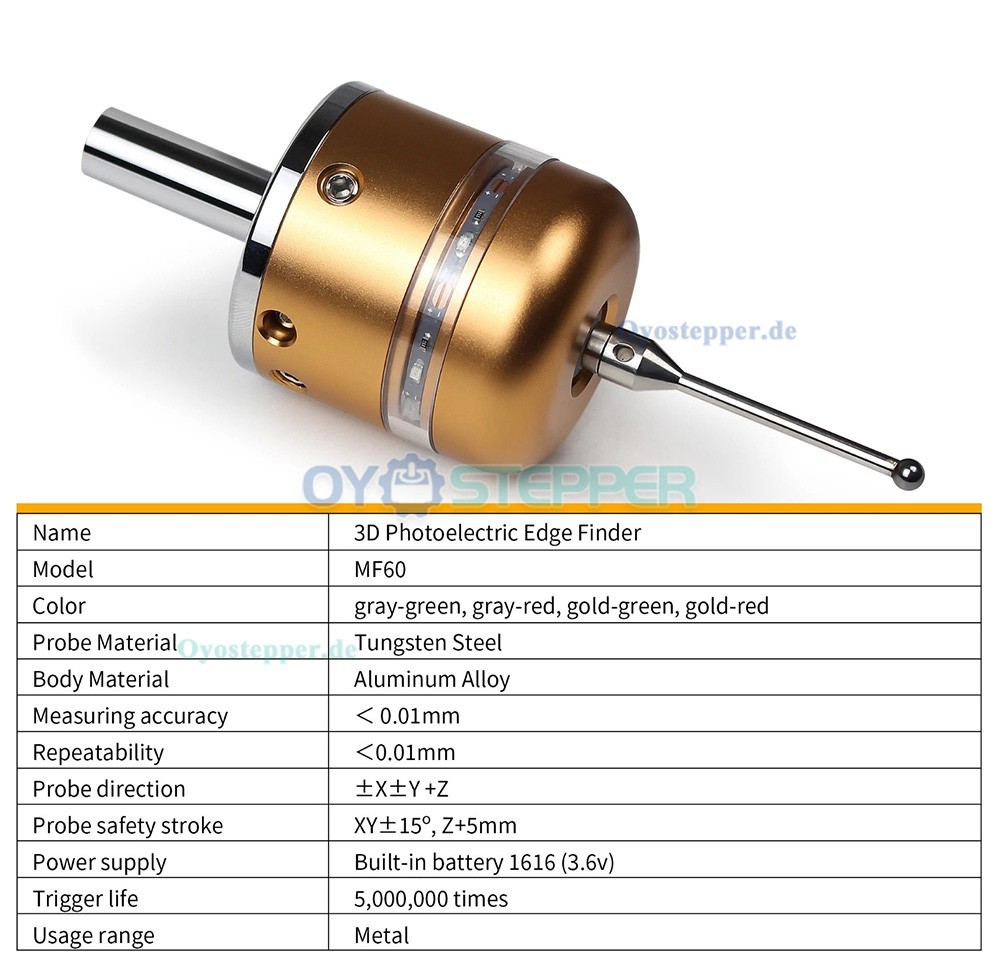

Technische Daten:

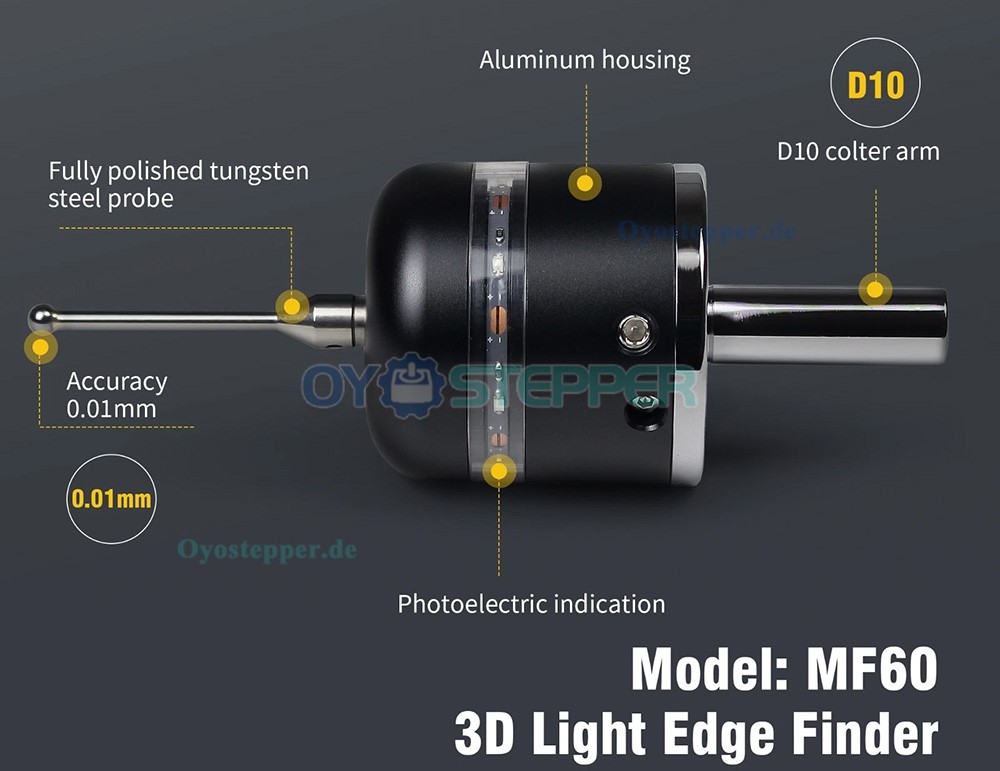

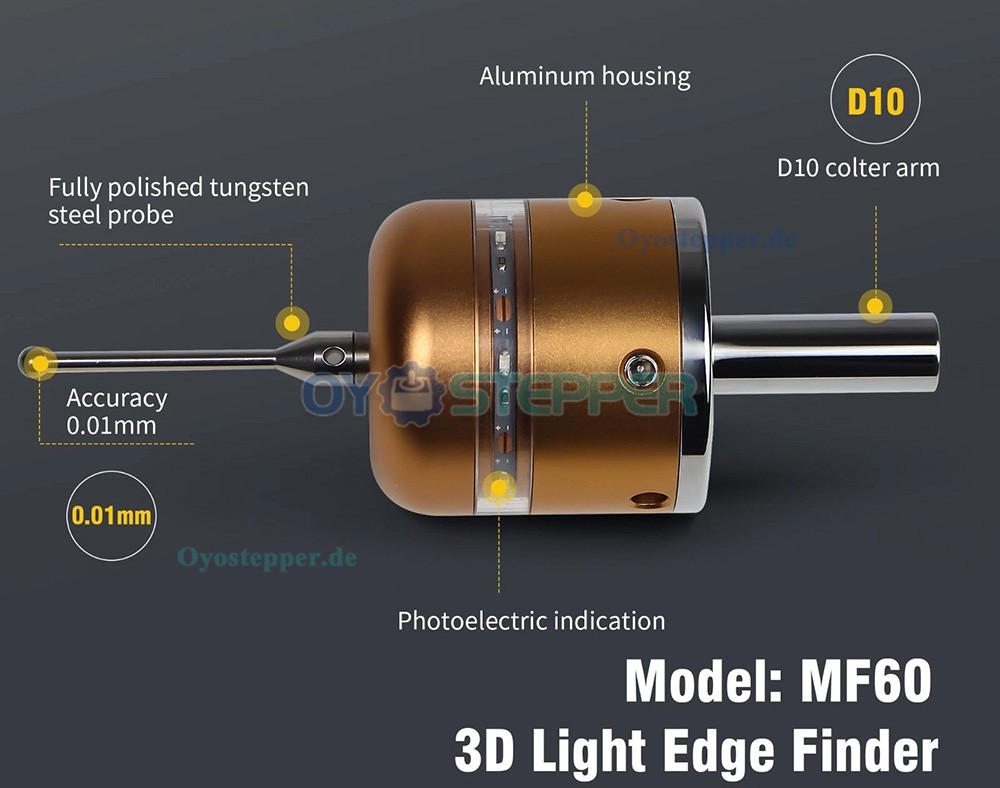

Modell: MF60

Angegebene Messgenauigkeit: <0,01mm

Angegebene Wiederholgenauigkeit: <0,01mm

Sicherheitsauslenkung in X-/Y-Richtung: ±15°

Sicherheitsweg in Z-Richtung: +5mm

Auslenkbereich in X-/Y-Richtung: 0–6°

Federweg in Z-Richtung: 1mm

Angegebene Schaltlebensdauer: 5.000.000Schaltzyklen

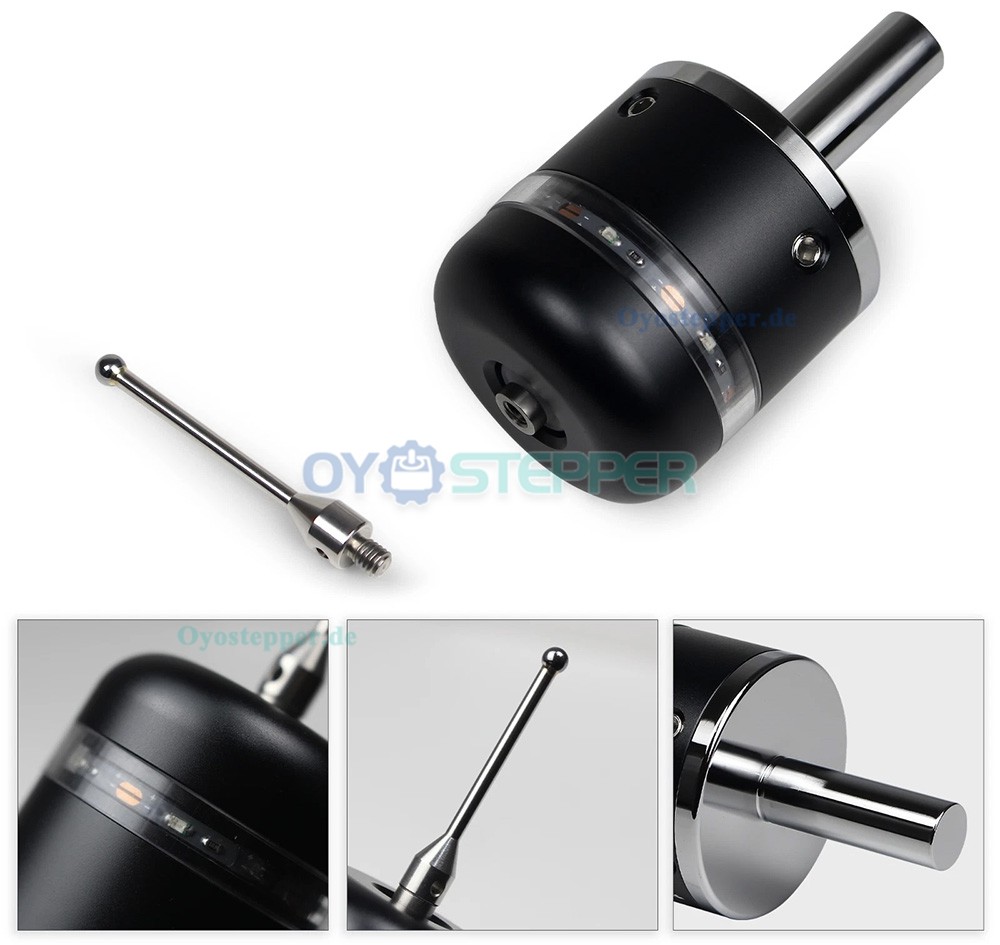

Taststiftmaterial: Wolframstahl

Gehäusematerial: Eloxierte Aluminiumlegierung

Stromversorgung: Integrierte 1616-Batterie mit 3,6V

Geeignete Werkstückmaterialien: Metall
