CNC Mach3 3D Messtaster mit Online und Offline Messfunktion

CNC Mach3 3D Messtaster mit Online und Offline Messfunktion

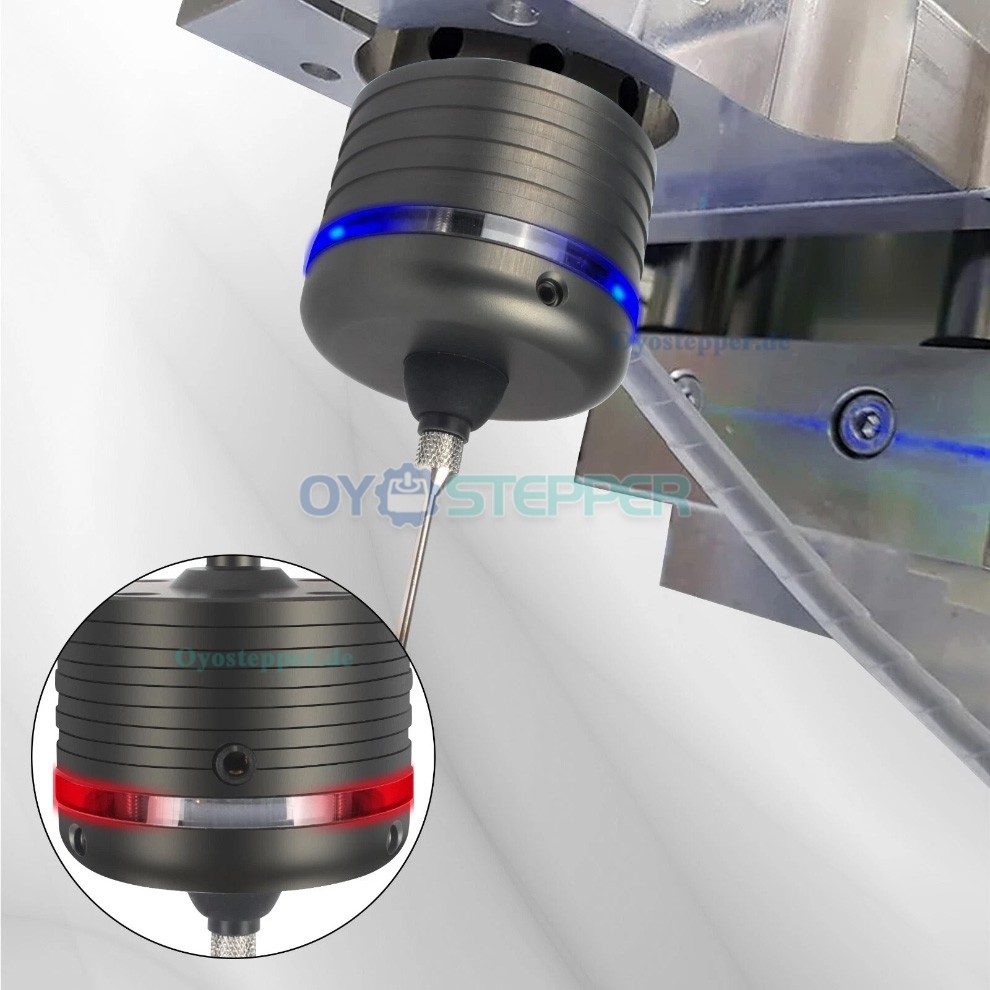

CNC-Werkstück-Tastsystem für den Online- und Offline-Betrieb. Das Gerät dient zum Antasten von Werkstückkanten, Bohrungen, Zapfen, Winkeln und Ecken. Im Offline-Betrieb arbeitet es als 5-Richtungs-Taster mit akustischer und optischer Signalanzeige.


Funktionen:

Betriebsarten: Online- und Offline-Betrieb;

Online-Betrieb: Anschluss an eine kompatible CNC-Steuerung zur automatischen Werkstückvermessung;

Offline-Betrieb: Antasten in 5 Richtungen mit akustischer und optischer Signalanzeige;

Messfunktionen: Werkstückkanten, Bohrungen, Zapfen, Winkel und Ecken;

Automatische Zentrierung: Die Zentrierfunktion wird über die GND- und Signalausgangsleitung eingebunden;

Koordinatenerfassung: Auswertung und Speicherung über das Makroprogramm der angeschlossenen CNC-Steuerung;


Elektrische Kenndaten:

Betriebsspannung: 6–30VDC

Betriebsart: Online/Offline

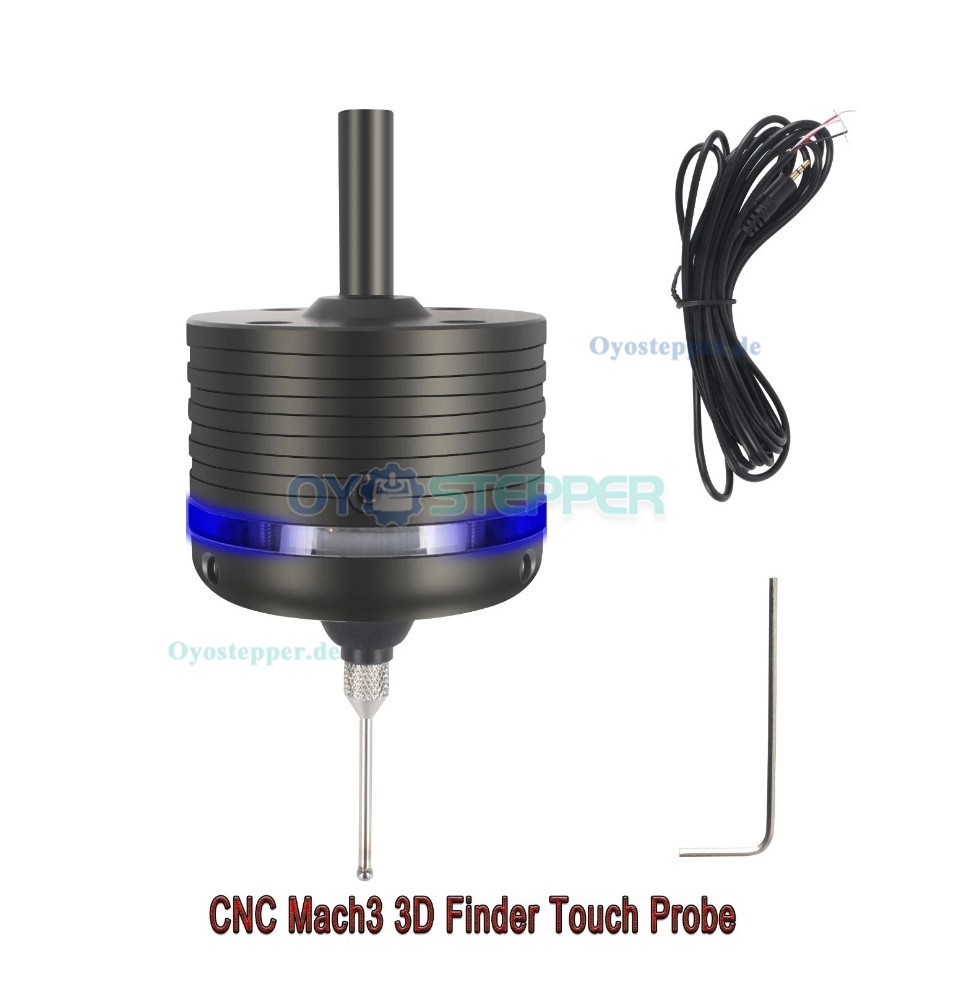

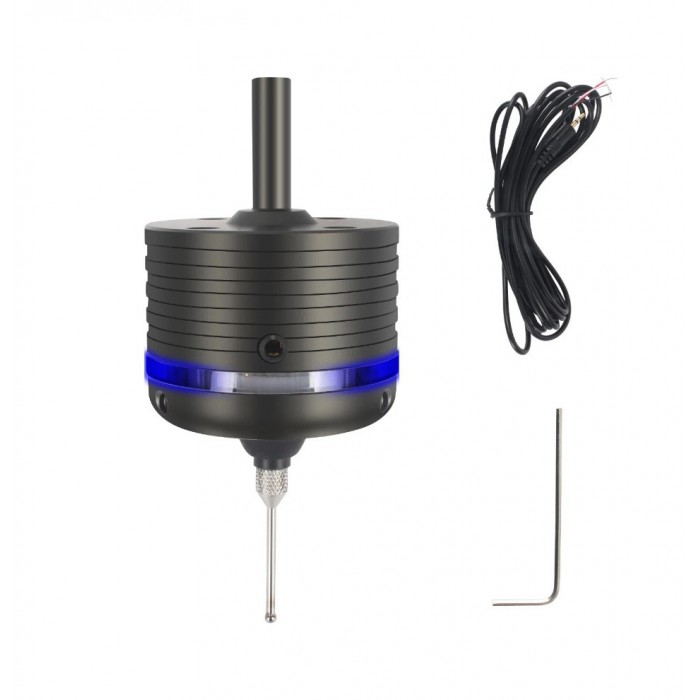

Anschlusskabel: 2m-Datenkabel im Lieferumfang;

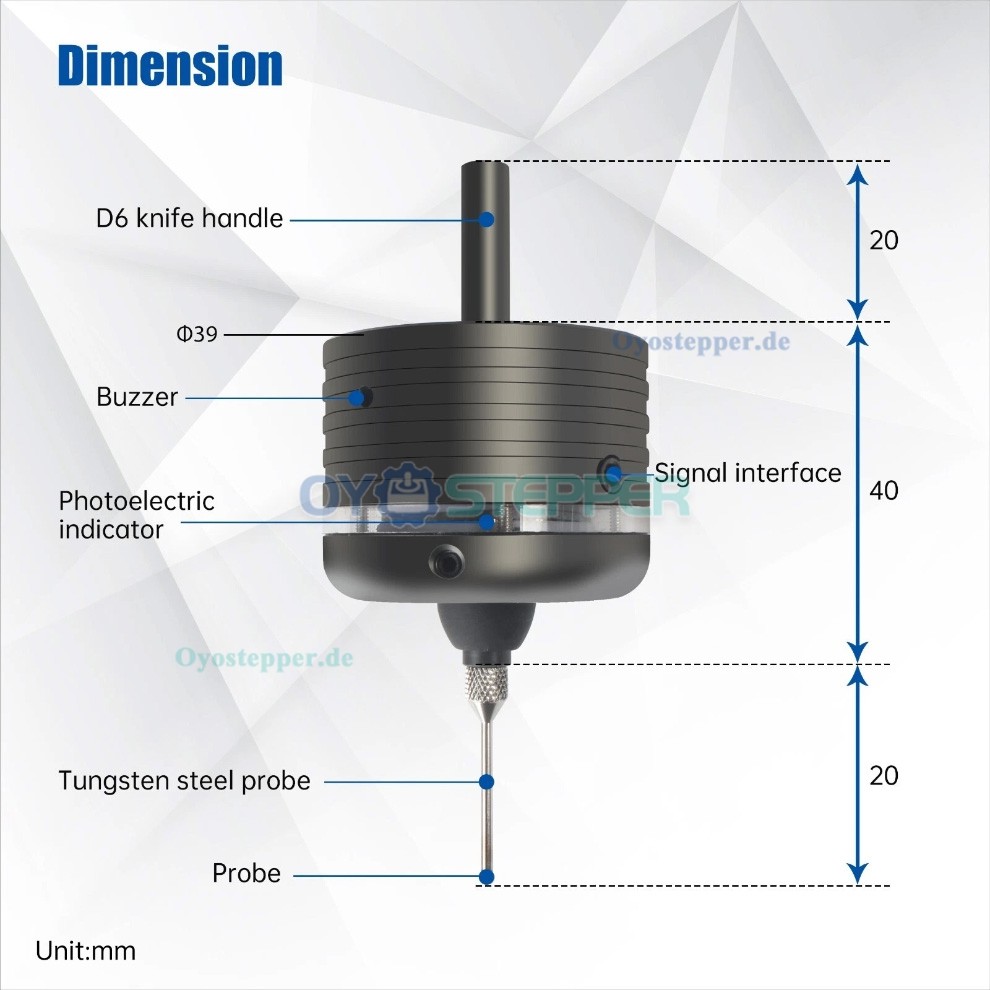

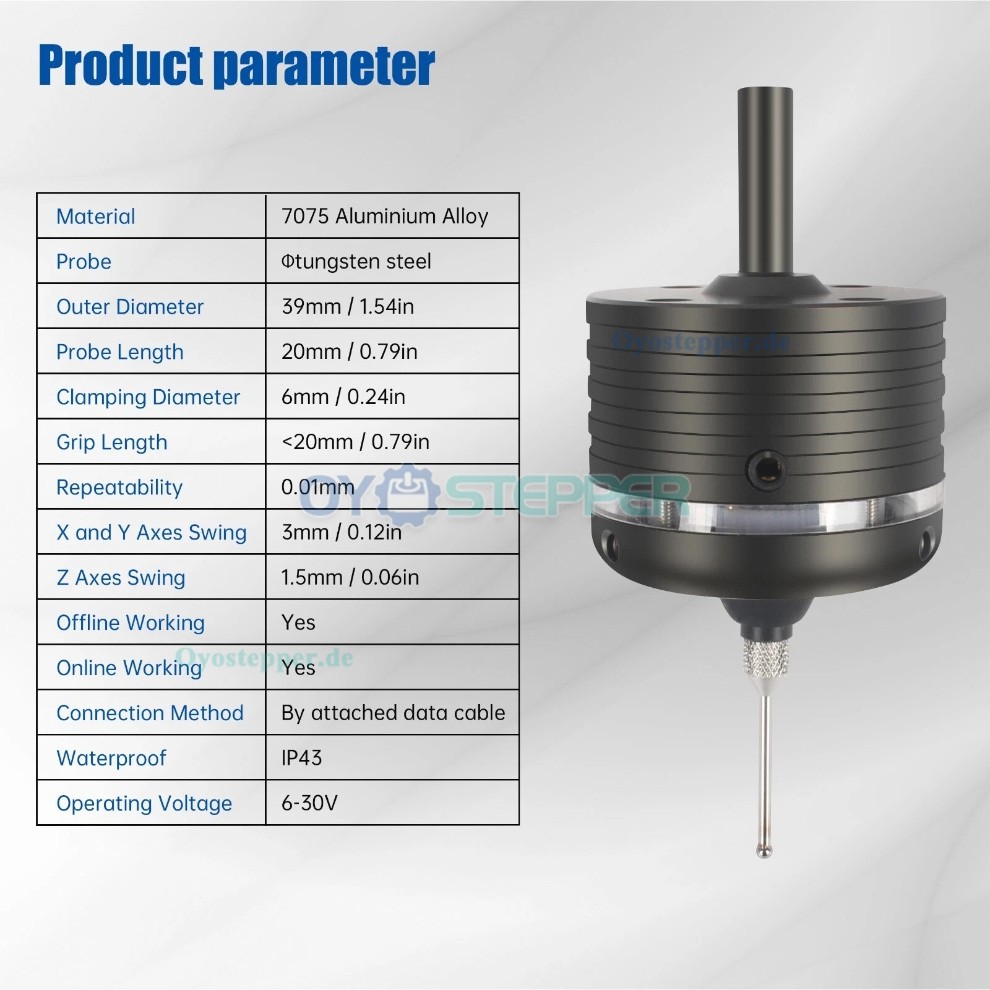

Mechanische Daten:

Gehäusematerial: Aluminiumlegierung 7075

Taststiftmaterial: Hartmetall (Wolframkarbid)

Gehäusedurchmesser: Ø39mm

Taststiftlänge: 20mm

Einspanndurchmesser: Ø6mm

Einspannlänge: <20mm

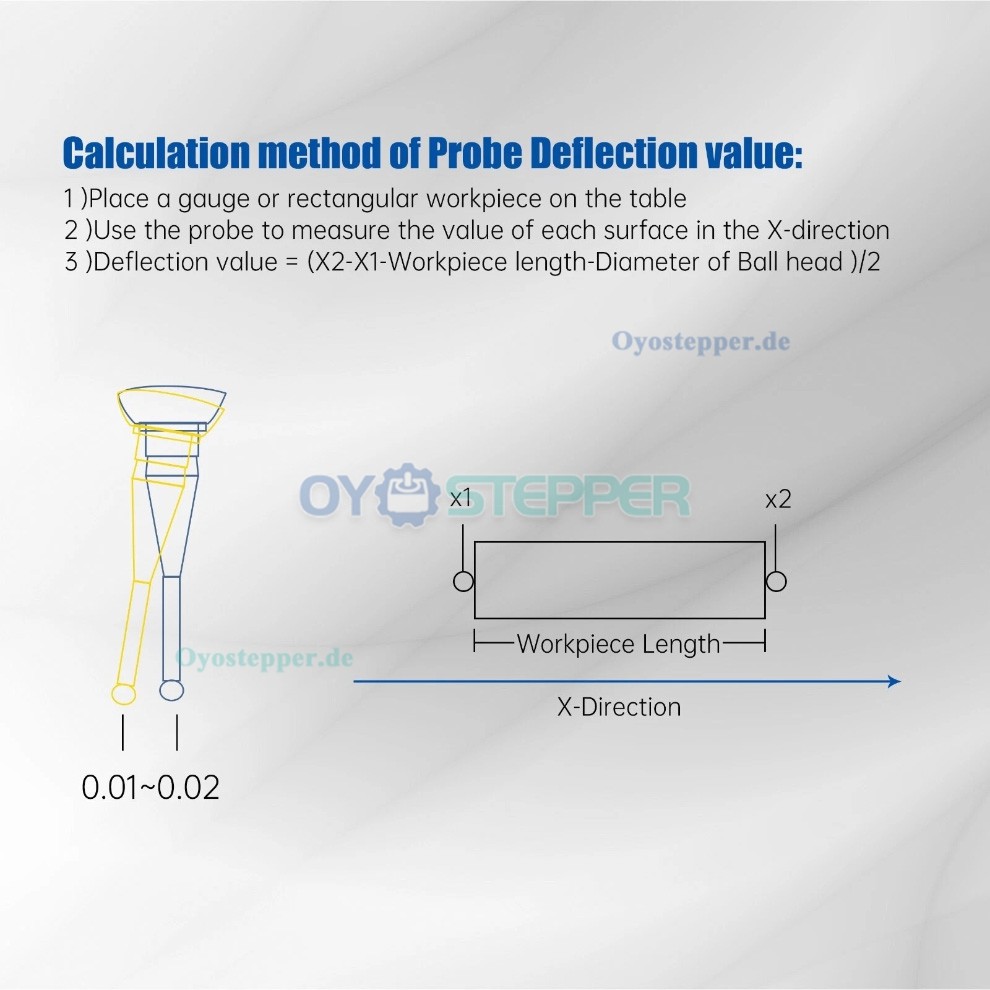

Wiederholgenauigkeit: 0,01mm

Auslenkung der X-/Y-Achse: ±3mm

Auslenkung der Z-Achse: ±1,5mm

Schutzart: IP43
