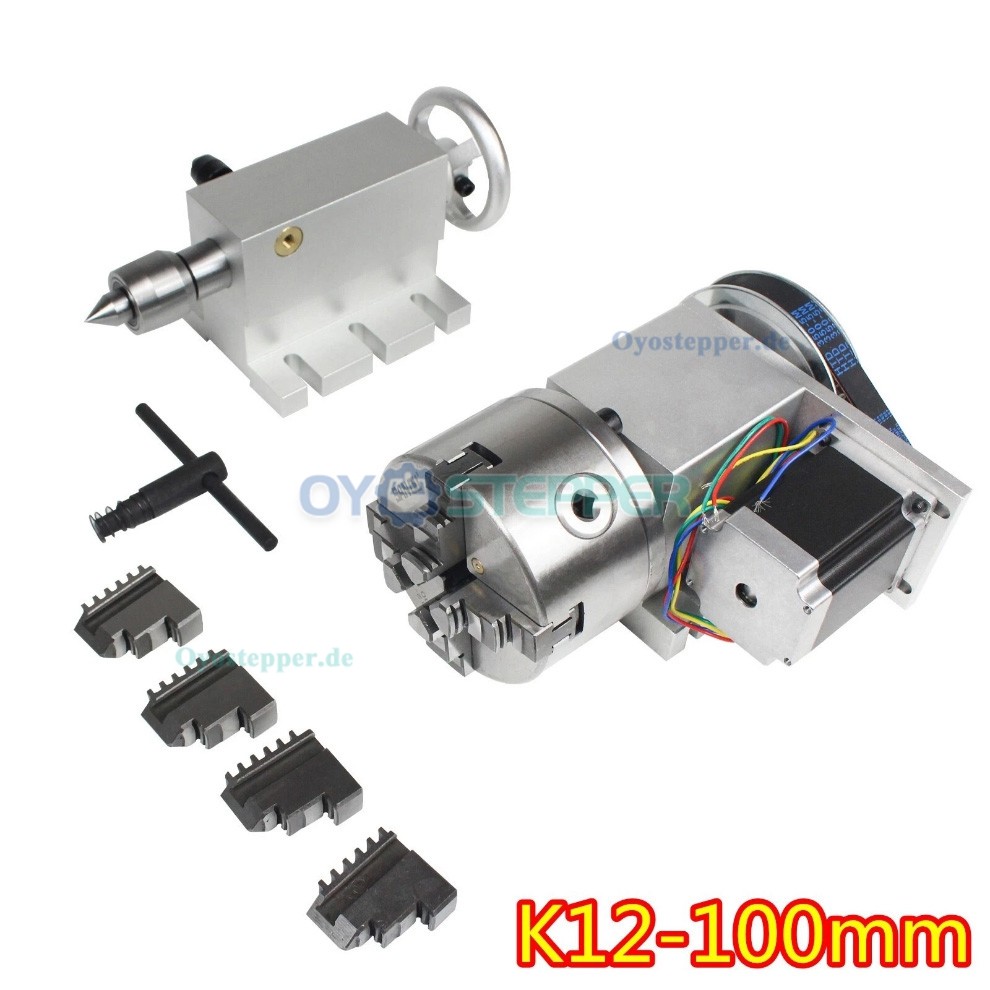

CNC Drehachse als 4. Achse mit 100mm Vierbackenfutter Übersetzung 6:1 Reitstock und Schrittmotor Set

CNC Drehachse als 4. Achse mit 100mm Vierbackenfutter Übersetzung 6:1 Reitstock und Schrittmotor Set

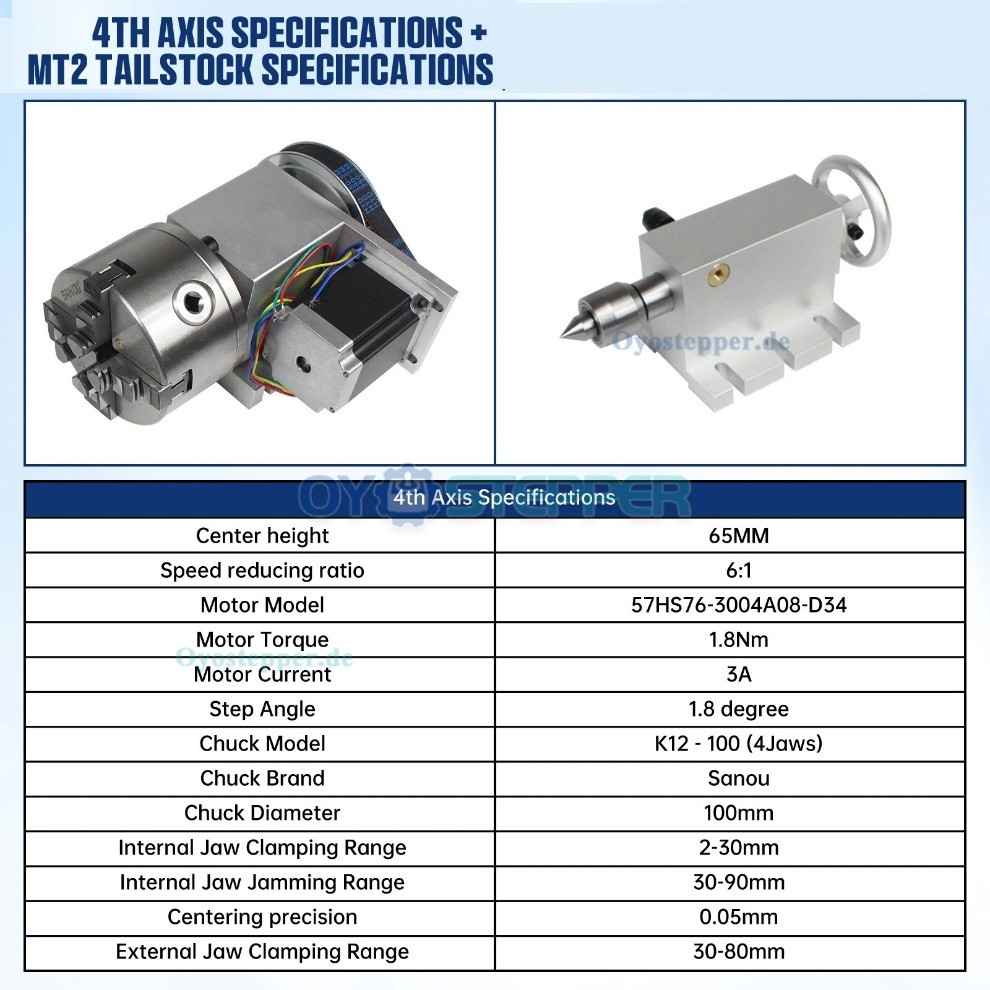

Technische Daten:

Graviermaschine, 4. Achse (A-Achse)

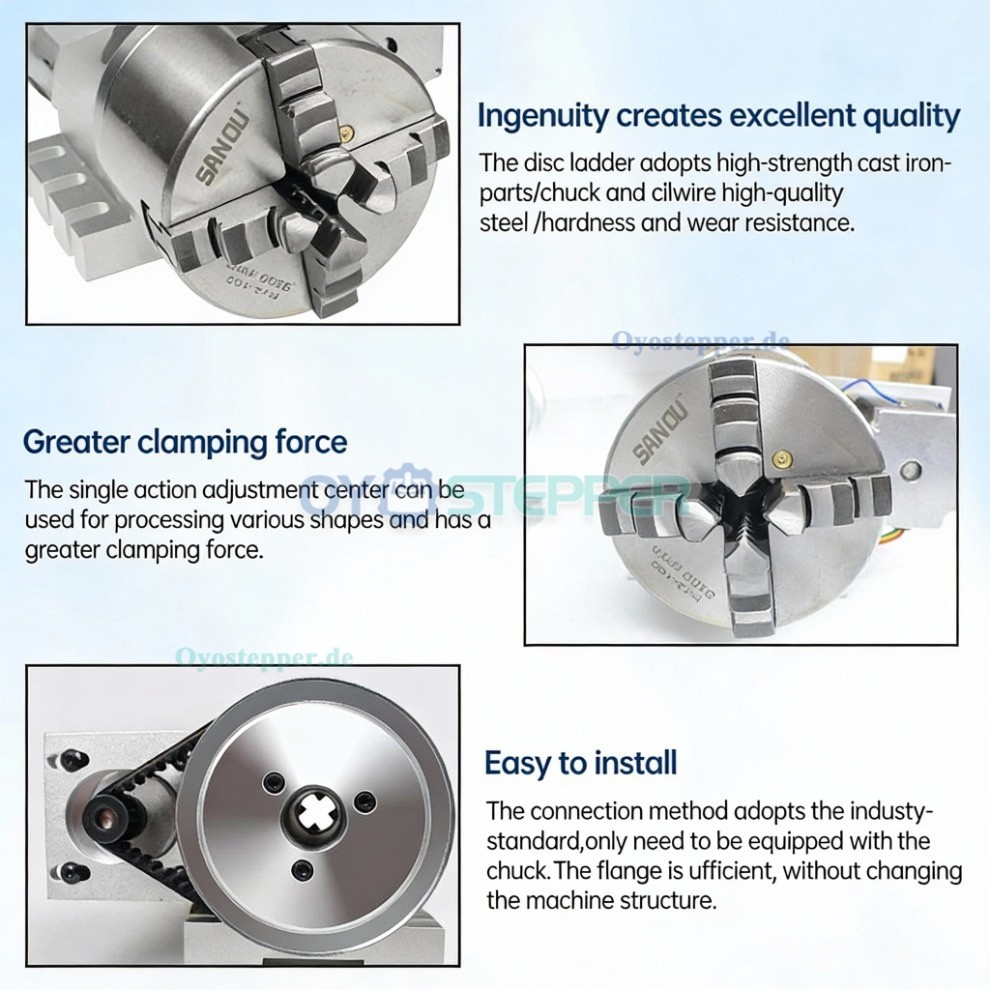

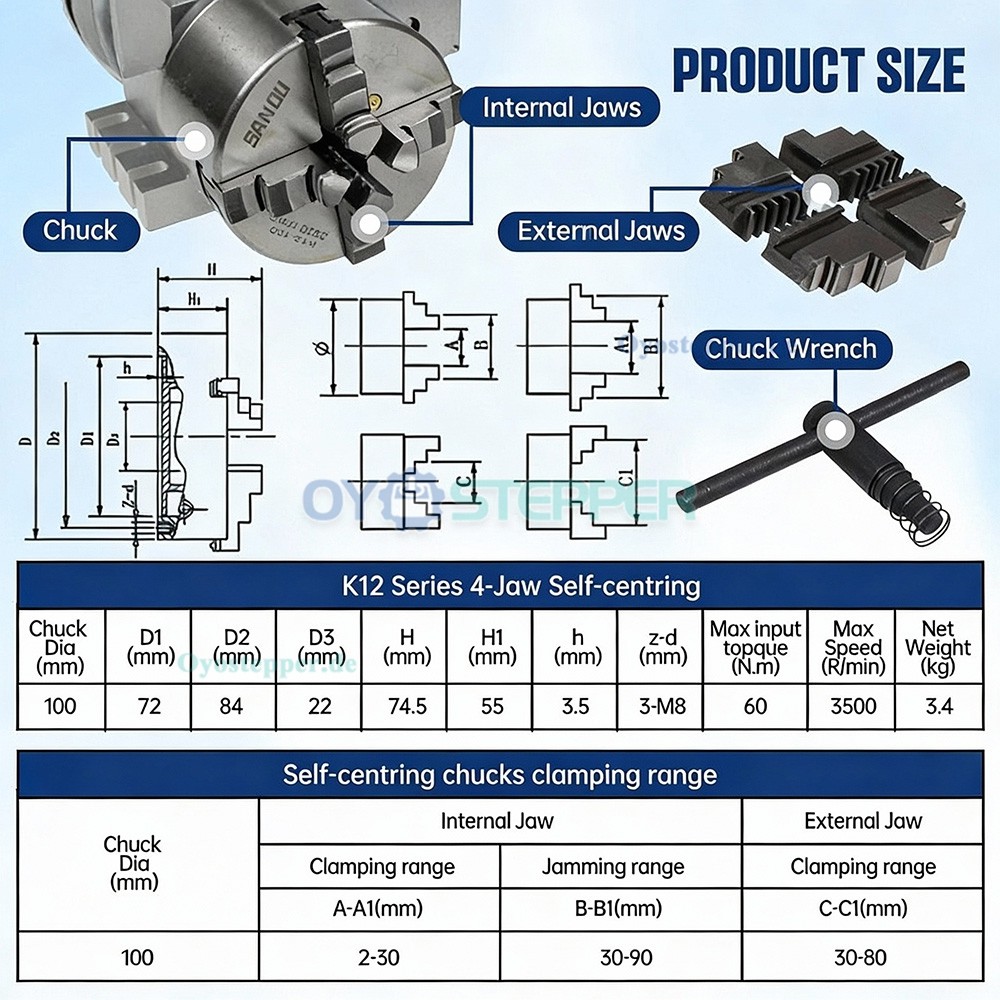

Spannfuttertyp: K12-100 mm 4-Backen-Selbstzentrierfutter (inkl. Gegenspannbacken)

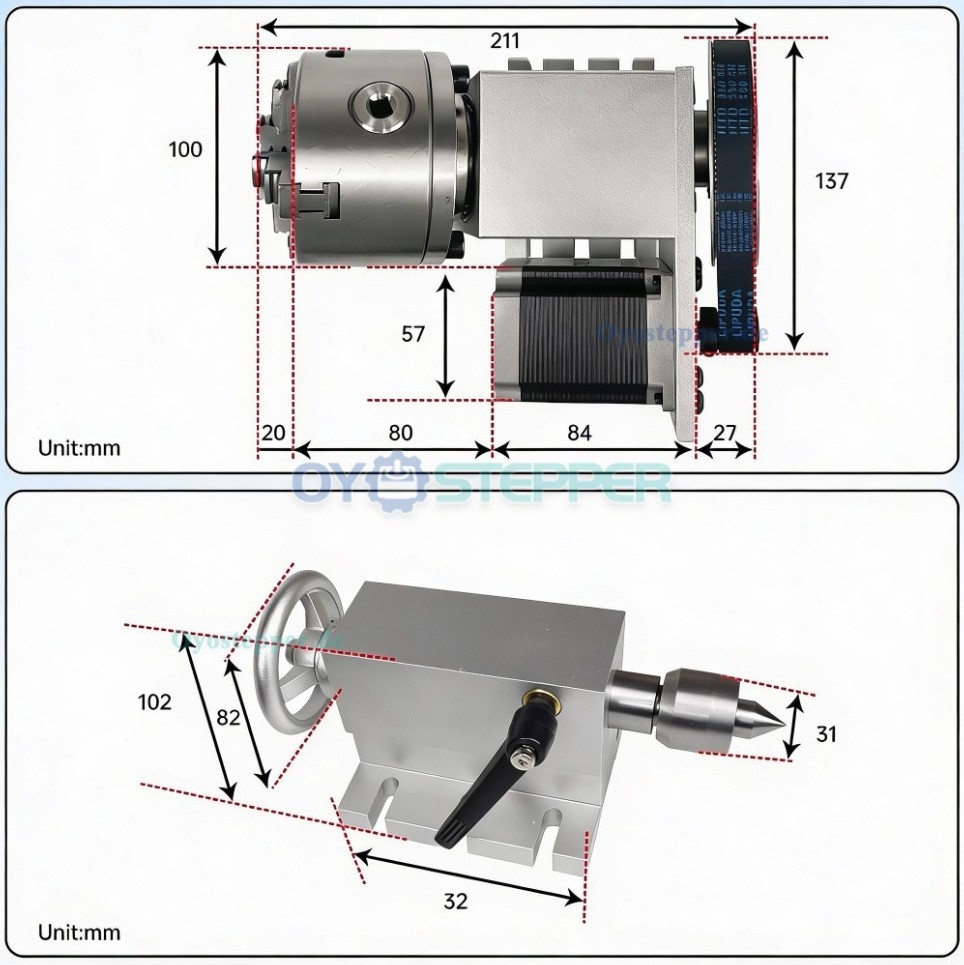

Spitzenhöhe: 65 mm

Gesamthöhe: 115 mm

Schrittwinkel: 0,3° pro Schritt (mit angeschlossenem Motor und Treiber)

Durchmesser der Getriebeausgangswelle: 25 mm

Untersetzungsverhältnis: 6:1 (Riemenuntersetzung)

Innendurchmesser der Hohlwelle: 22 mm

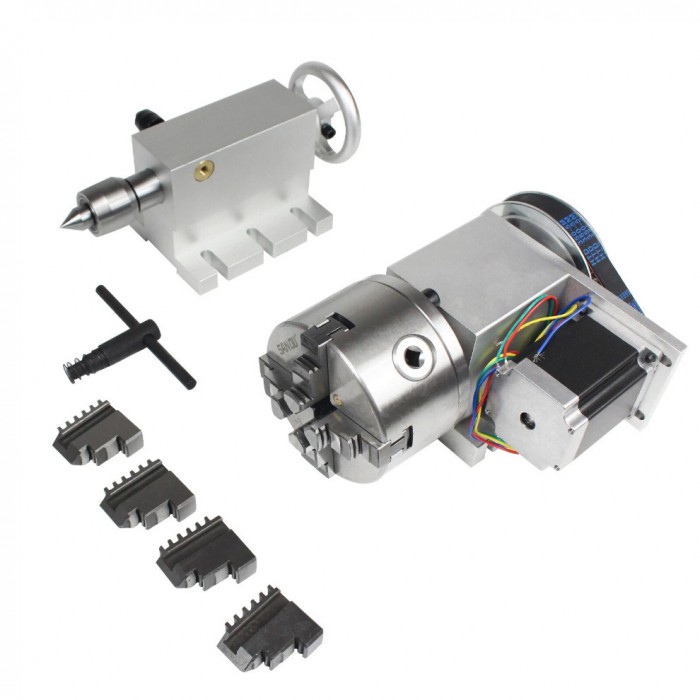

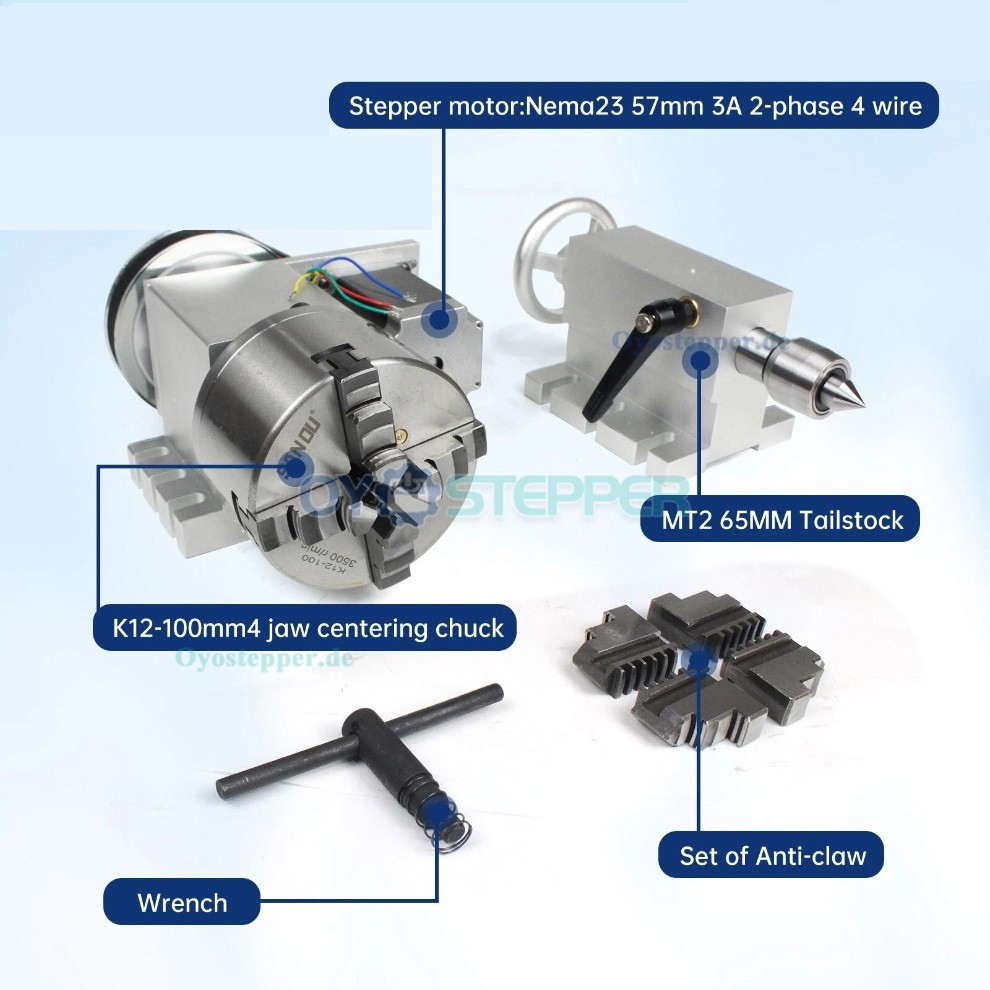

Lieferumfang und Zubehör

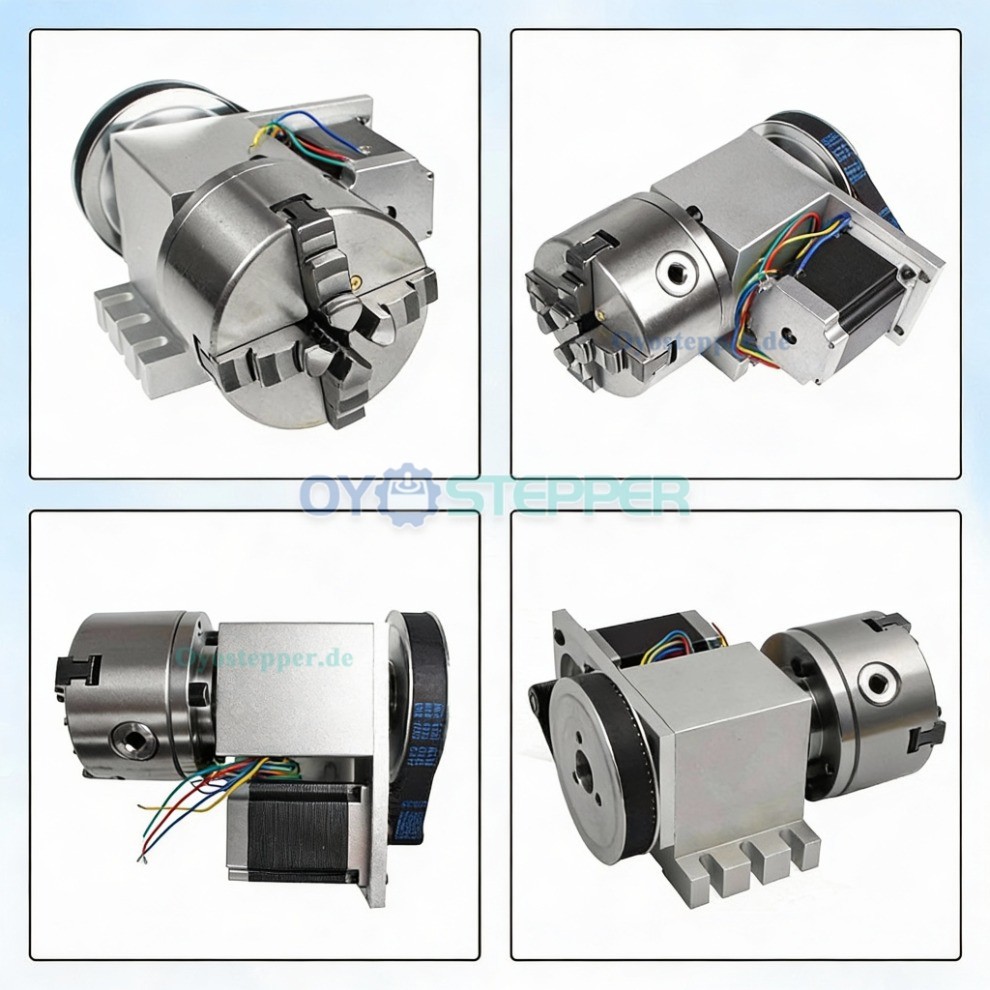

1x Drehtisch für die 4. Achse

1x Nema23 Schrittmotor (siehe Spezifikationen unten)

1x MT2 Mitlaufender Spitzenreitstock (siehe Spezifikationen unten)

1x Satz Klauensicherung und Schraubenschlüssel;

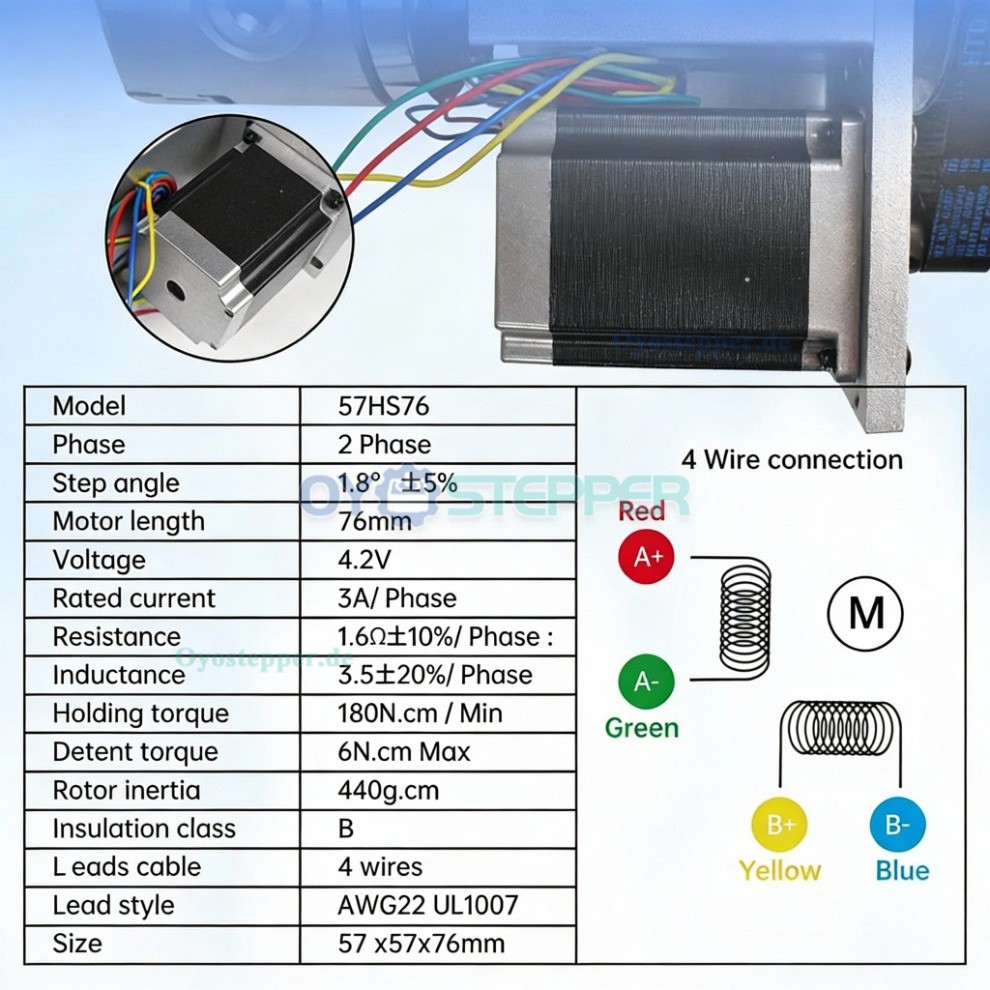

Technische Daten des Schrittmotors:

Modell: Nema23

Wellendurchmesser: 8 mm

Wellenlänge: 25,5 mm

Schrittwinkel: 1,8°

Nennleistung Stromstärke: 3,0 A

Nennspannung: 4,2 V

Max. Temperaturanstieg: 80 °C

Isolationswiderstand: min. 100 MΩ (bei 500 V DC)

Haltemoment: 18 kg·cm

Technische Daten MT2-Spitzenaufnahme

Kegeltyp: Morsekonus 2 (MT2)

Spitzenhöhe: 65 mm

Pinusweg: 50 mm

Spitzentyp: Drehend (mitlaufend)

Merkmale: Inkl. Schlüssel für axiale Arretierung

Systemparameterkonfiguration (Referenzbeispiele);

Für Mach3/4:

Impulse pro Grad = (Motorschritte pro Umdrehung × Treiber-Mikroschrittauflösung × Untersetzungsverhältnis) ÷ 360

Beispiel (57-mm-Motor, 16-fache Mikroschrittauflösung, 100:1 Untersetzung): (200 × 16 × 100) / 360 ≈ 888,889 Impulse/Grad

Für Weihong (Syntec) Steuerungen:

Grad pro Impuls = 360° / (Motorschritte pro Umdrehung × Treiber-Mikroschrittauflösung) ÷ 360 Mikroschritt × Untersetzungsverhältnis)

Beispiel (gleiche Parameter): 360 / (200 × 16 × 100) = 0,001125°/Impuls

Hinweis: Der Benutzer muss die Parameter entsprechend den Spezifikationen seines Motors und Treibers eingeben.
