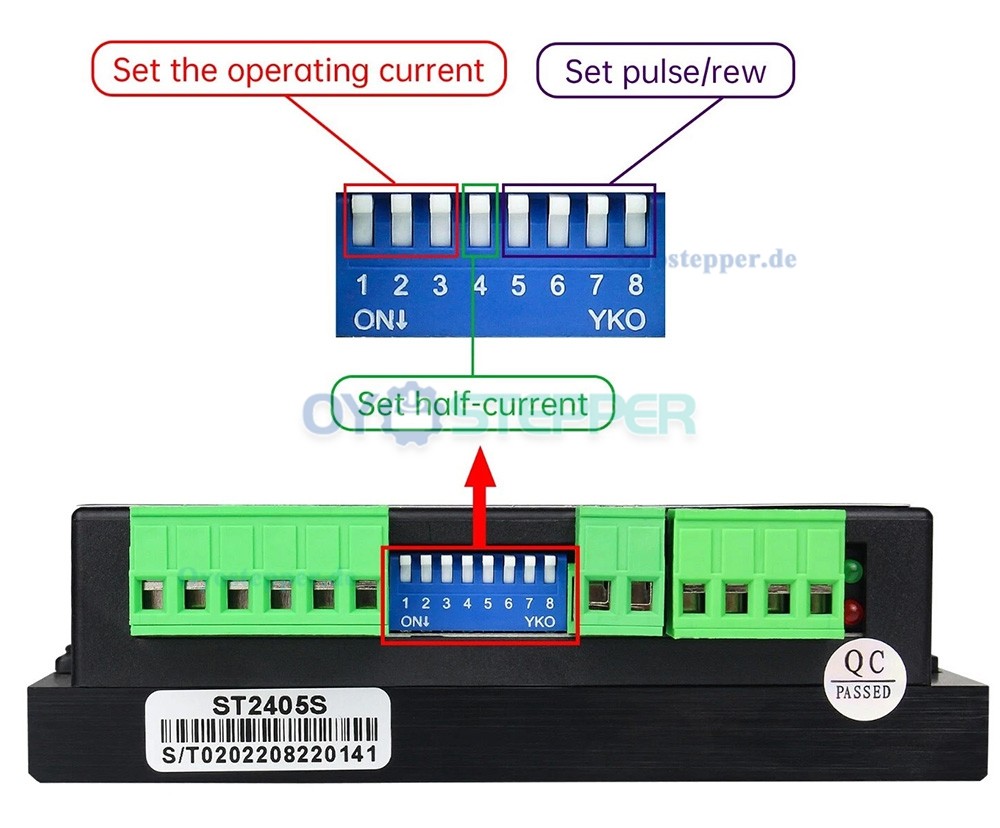

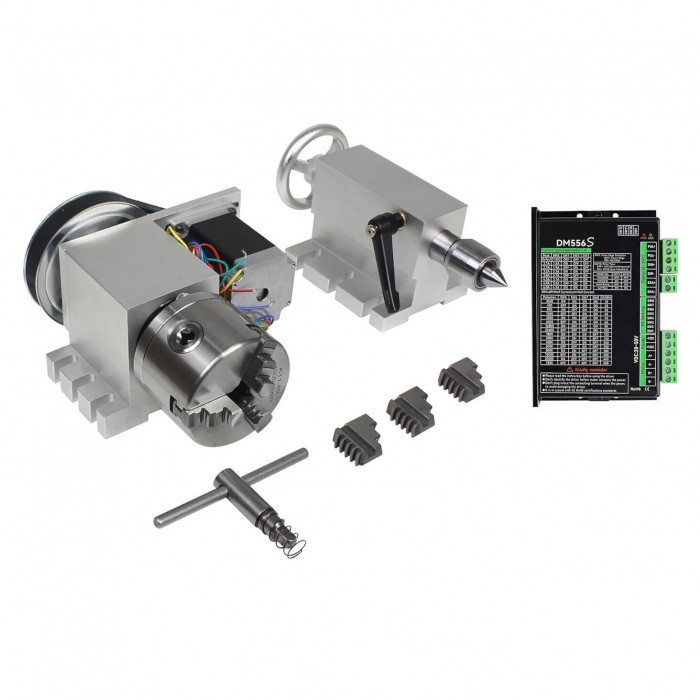

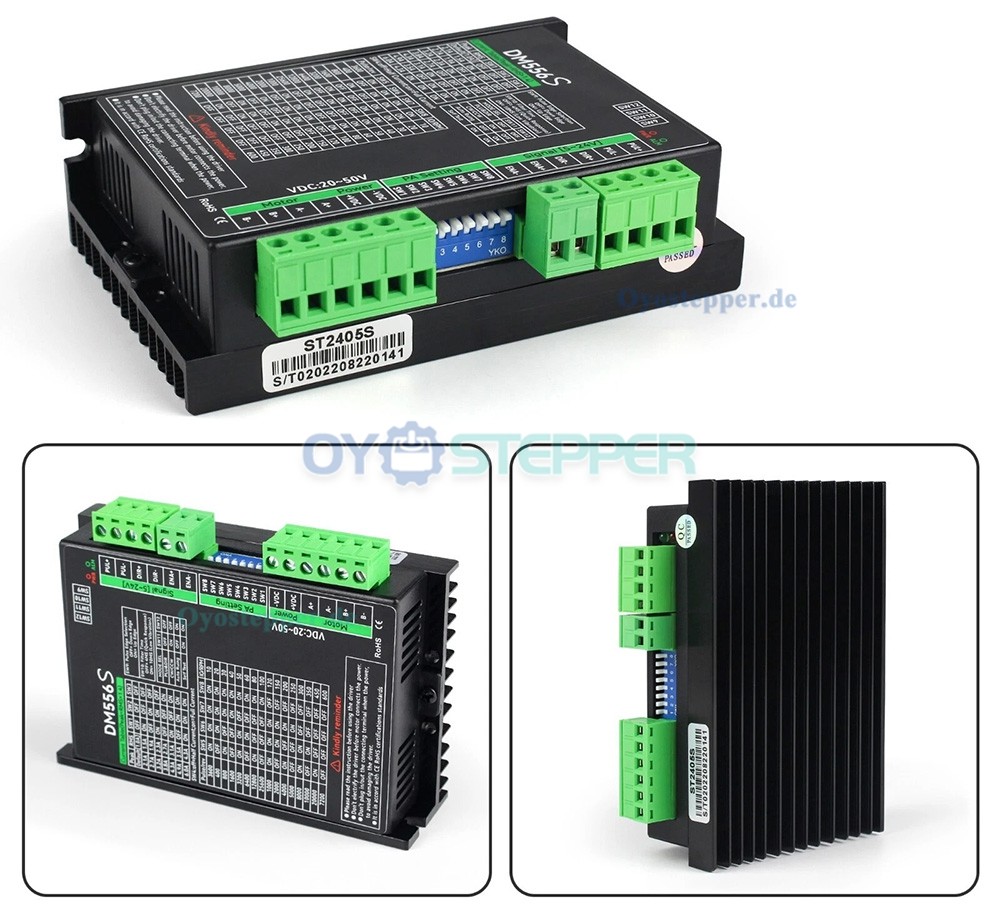

CNC Drehachse als 4. Achse mit 80mm/100mm Spannfutter K11-100 Teilapparat und DM556S Schrittmotortreiber

CNC Drehachse als 4. Achse mit 80mm/100mm Spannfutter K11-100 Teilapparat und DM556S Schrittmotortreiber

Modell:
K11-80 mm + Reitstock
K11-100 mm + Reitstock

Spezifikation K11-80 mm/100 mm:

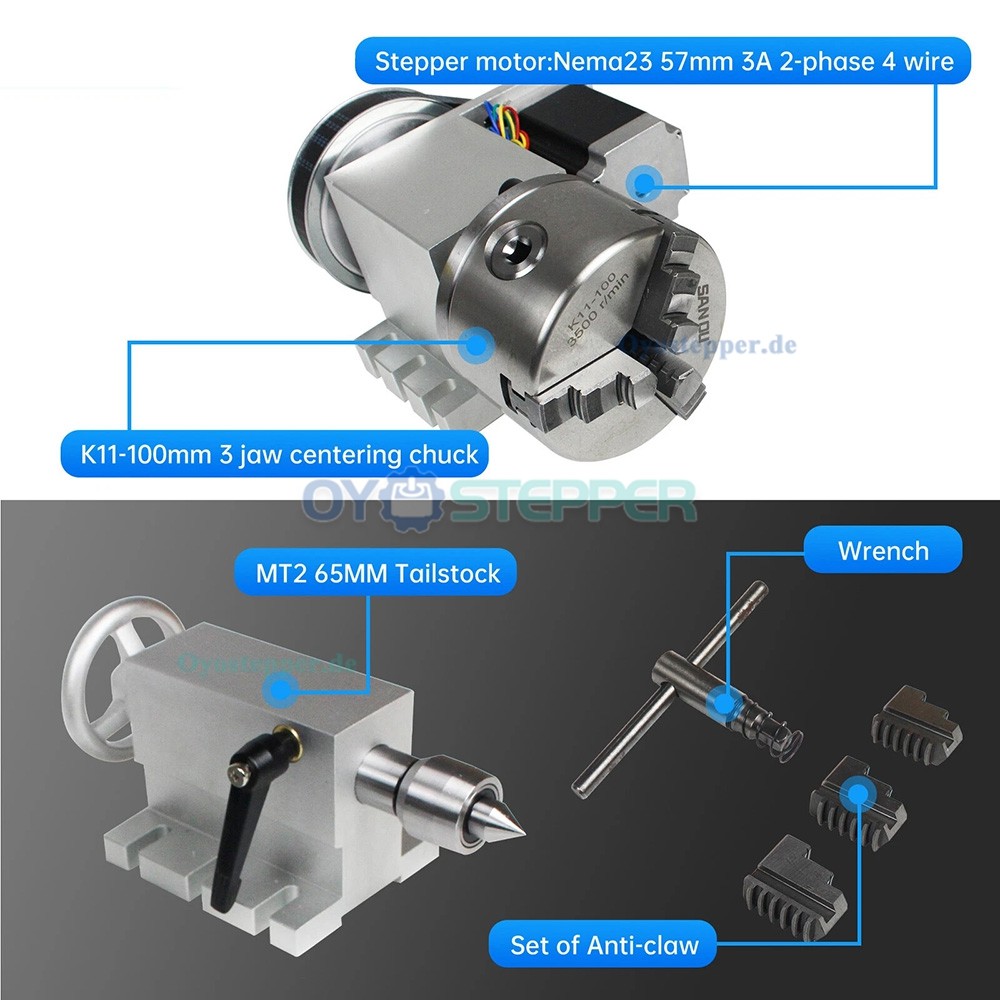

Futtertyp: 3-Backen-Zentrierfutter
Spitzenhöhe: 65 mm
Gesamthöhe: 115 mm
Winkel: 0,3°/Schritt
Durchmesser der Getriebeausgangswelle: 25 mm

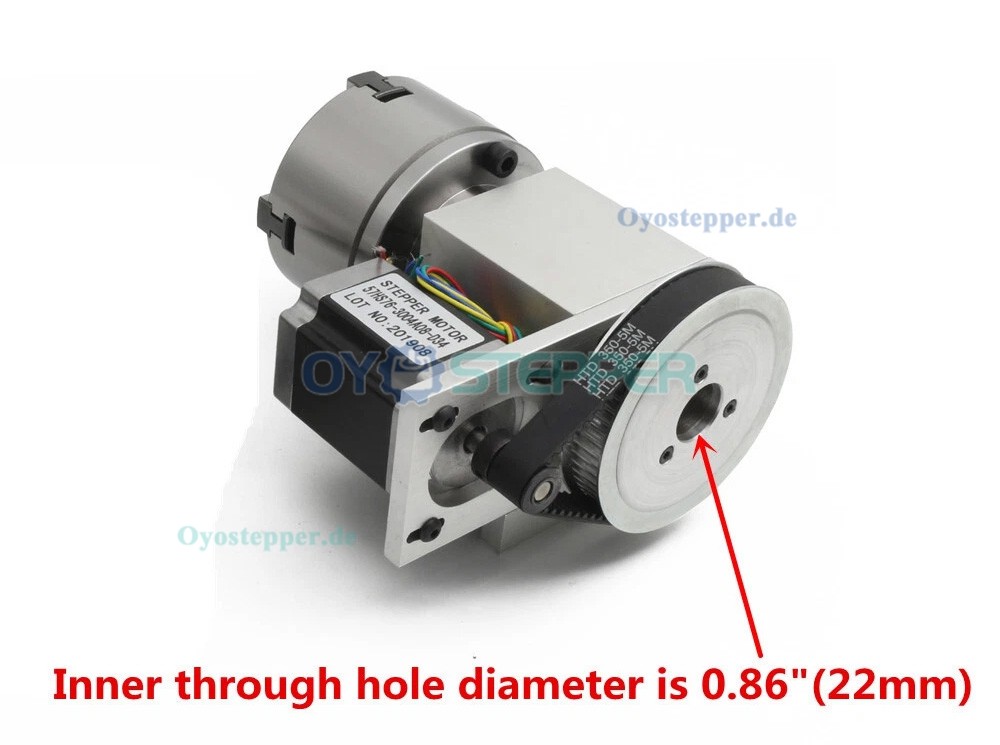

Untersetzungsverhältnis: 6:1 (Riemenuntersetzung)

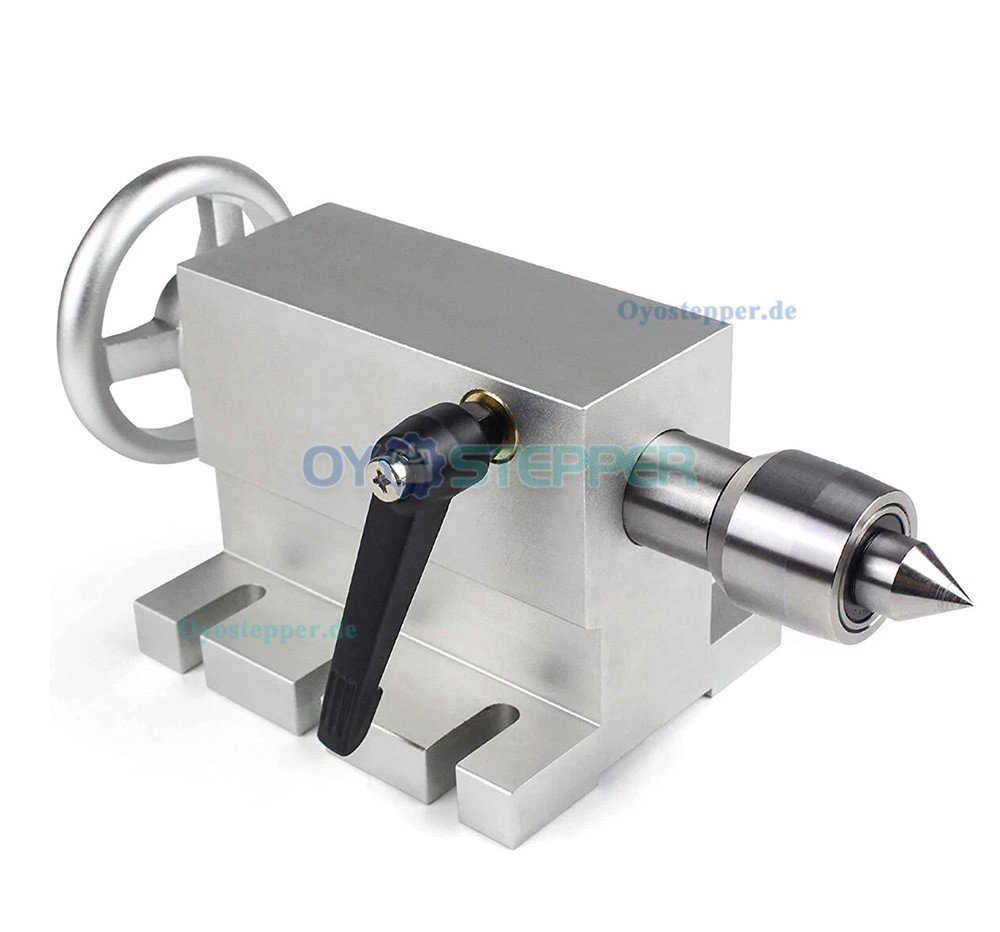

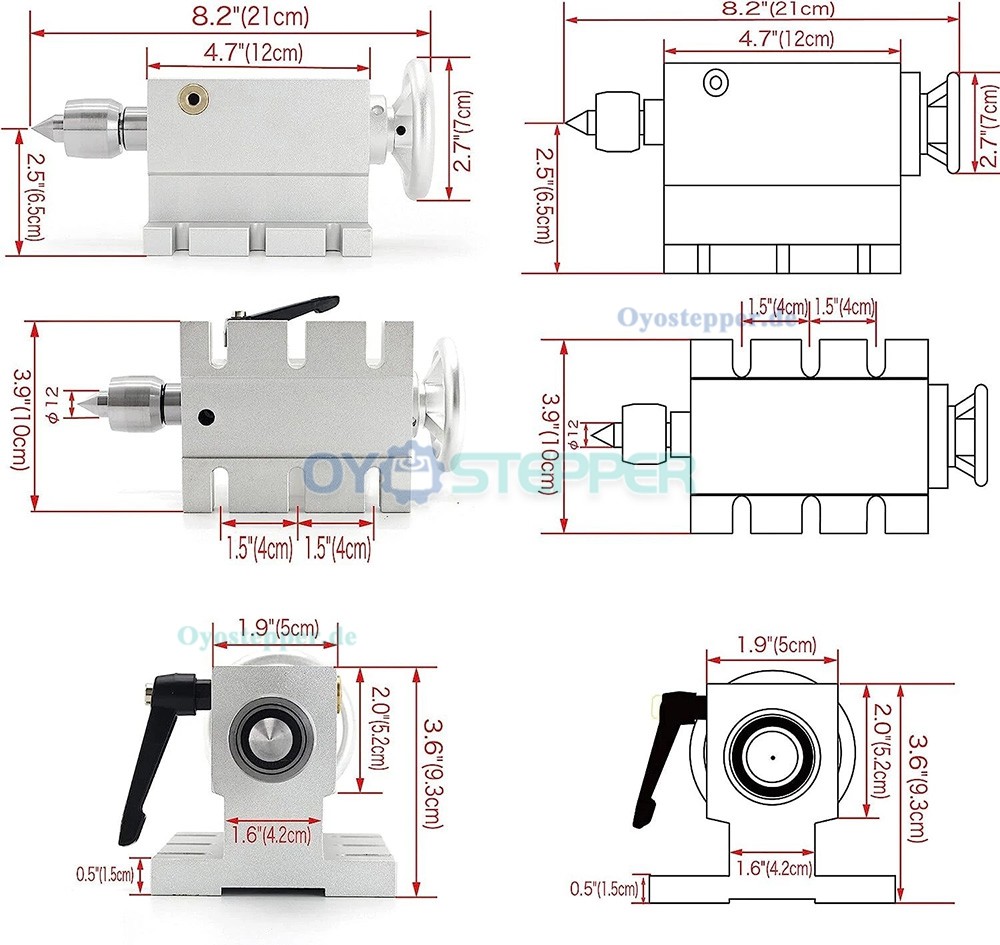

Spezifikation MT2 Reitstock:
Spitzenhöhe: 65 mm
Auszugslänge: 50 mm
Axial-Feststellschlüssel für Reitstock;

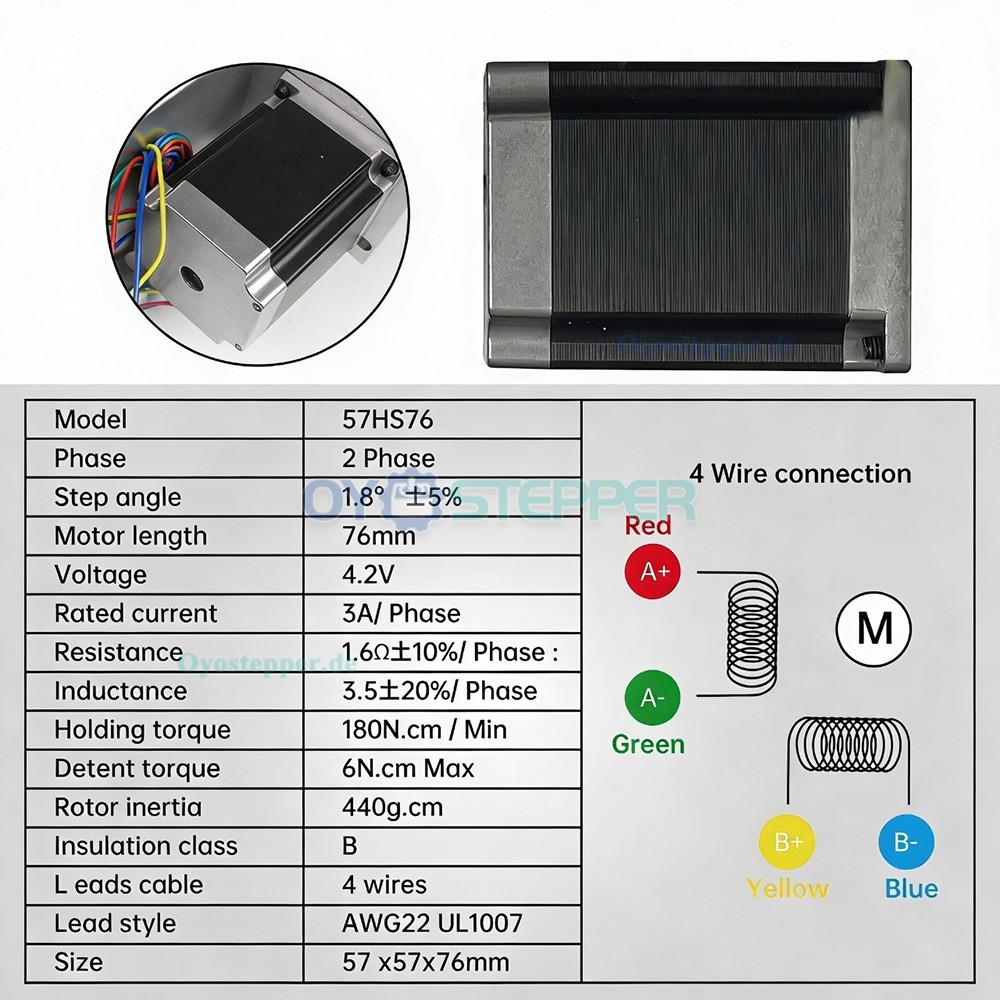

Spezifikationen des Nema-23-Motors:
Schrittwinkel: 1,8°
Stromstärke: 3 A
Spannung: 4,2 V
Temperaturanstieg: max. 80 °C
Wellendurchmesser: 8 mm
Wellenlänge: 25,5 mm
Abmessungen: 57 x 57 x 76 mm
Isolationswiderstand: 100 MΩ (500 V DC)
Haltemoment: 18 kg·cm

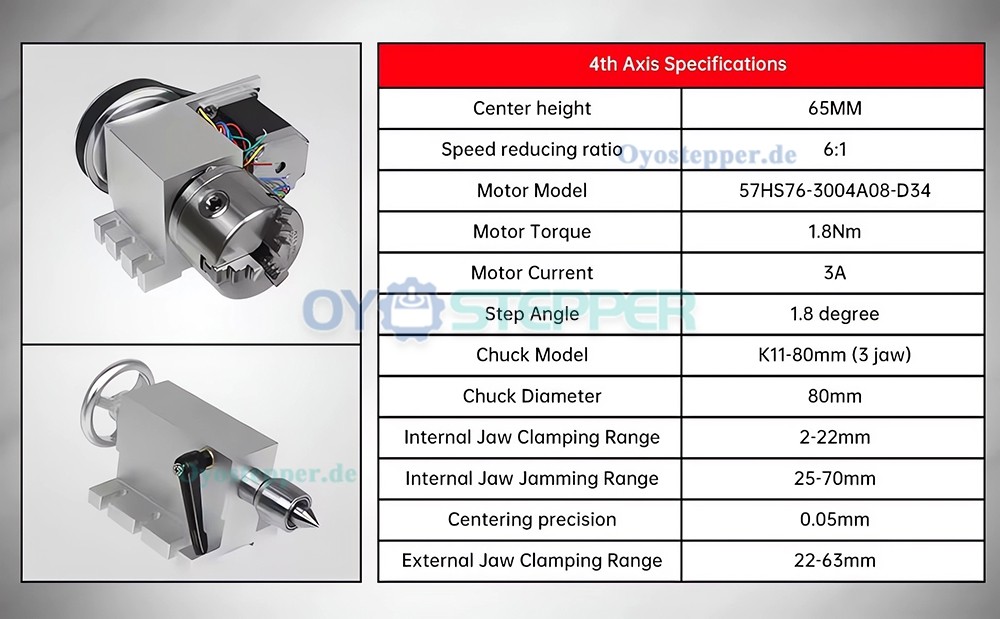

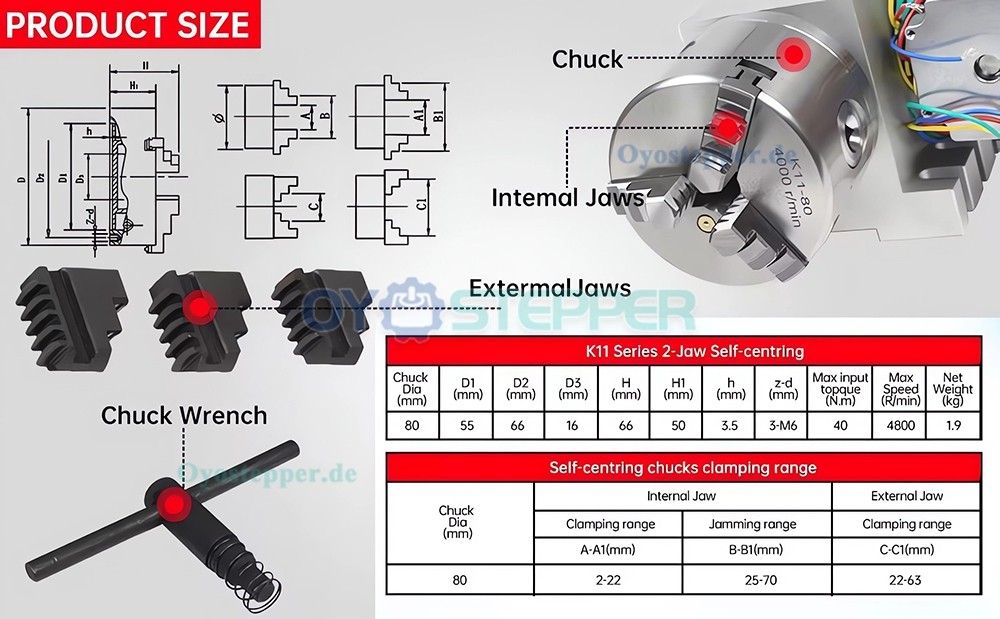

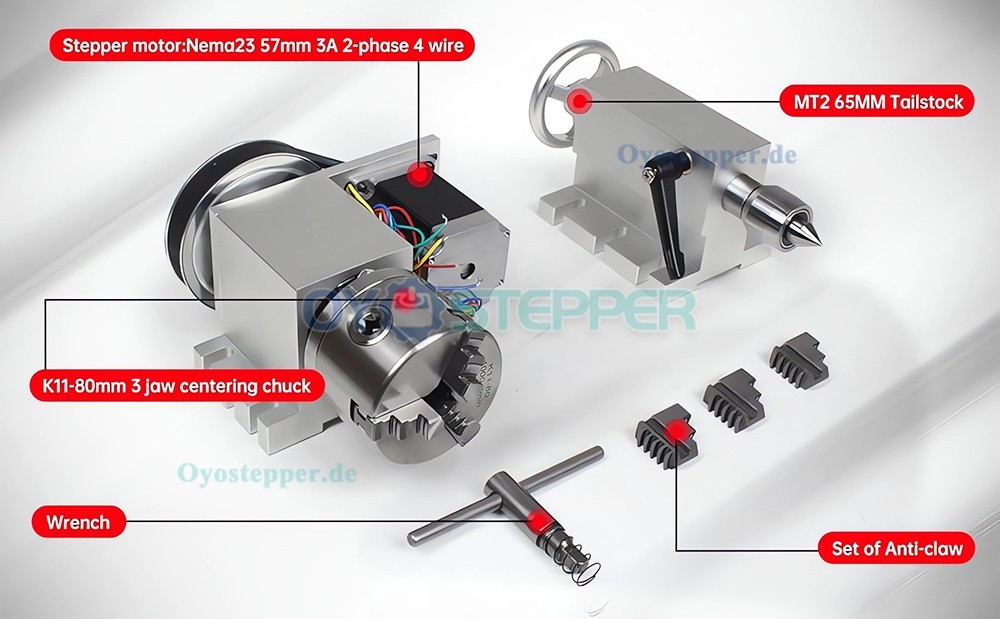

K11-80mm Details:

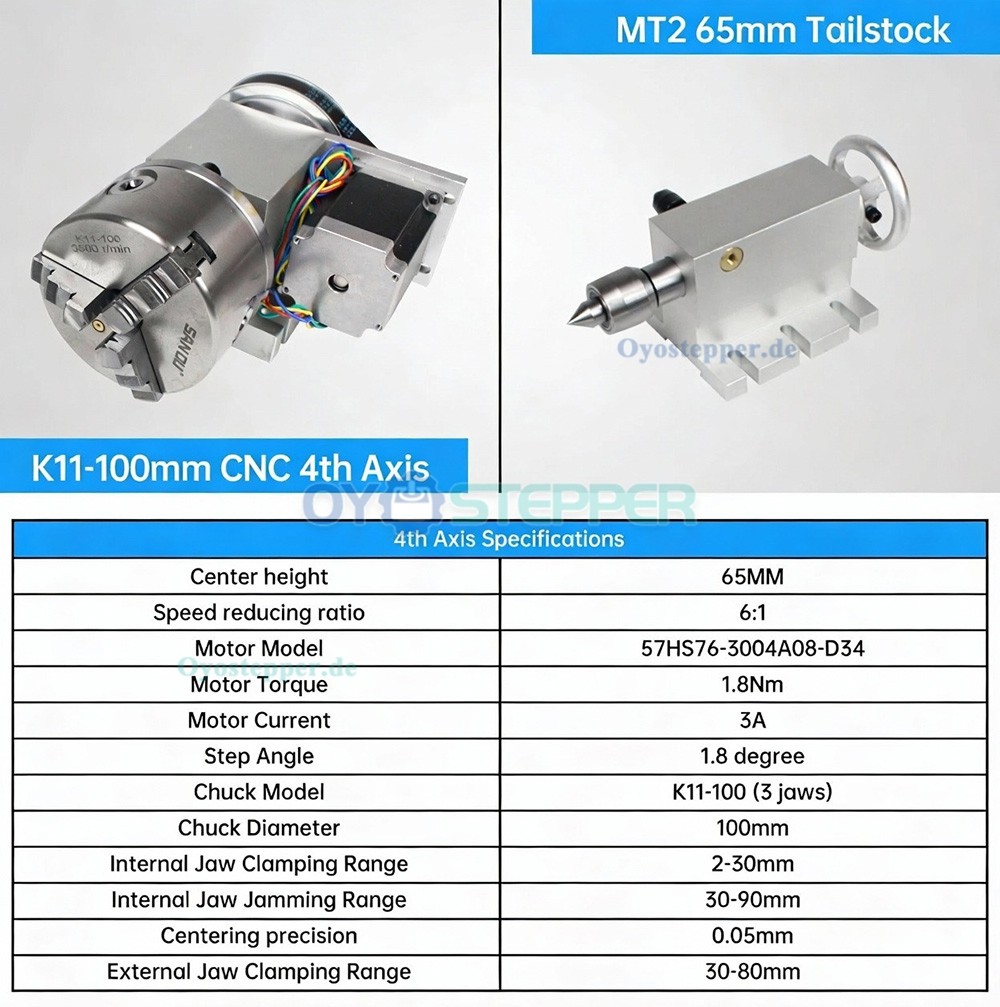

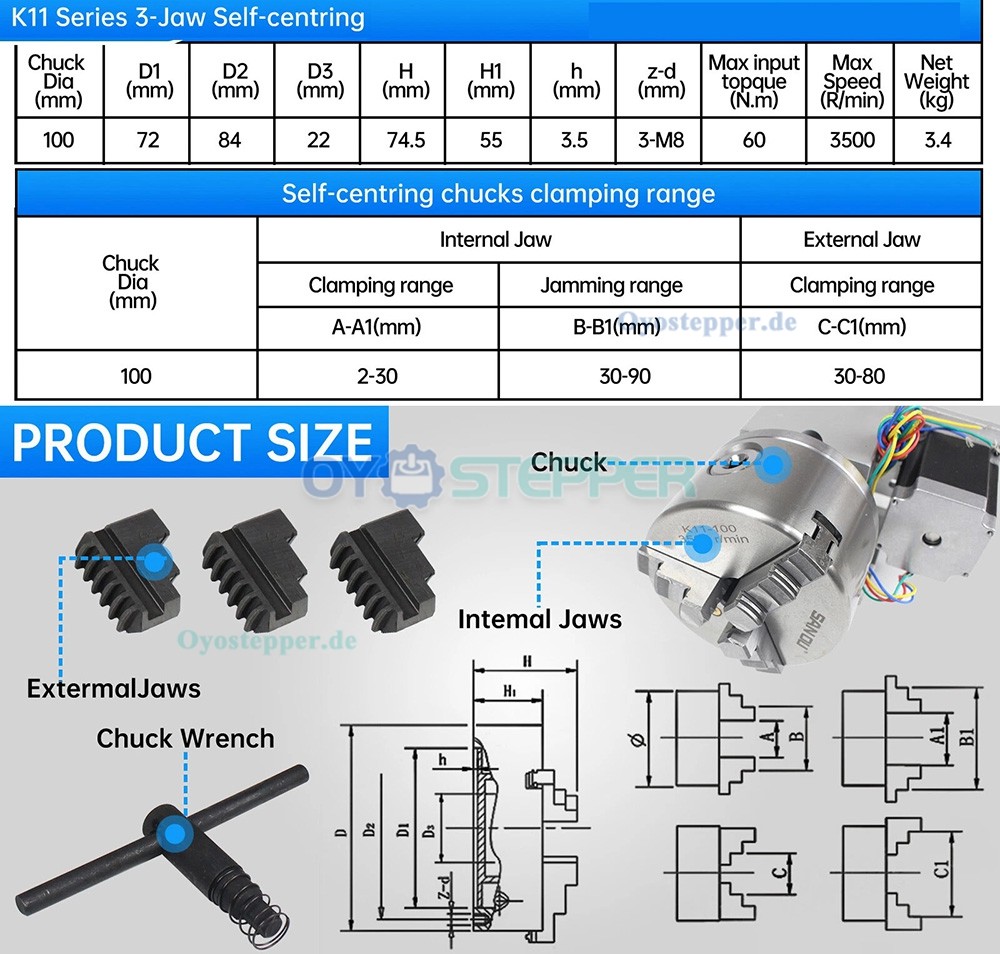

K11-100mm Details:
