CNC Werkzeuglängentaster für die Z Achse zur automatischen Werkzeugvermessung für Mach3 mit 4 Adern

CNC Werkzeuglängentaster für die Z Achse zur automatischen Werkzeugvermessung für Mach3 mit 4 Adern

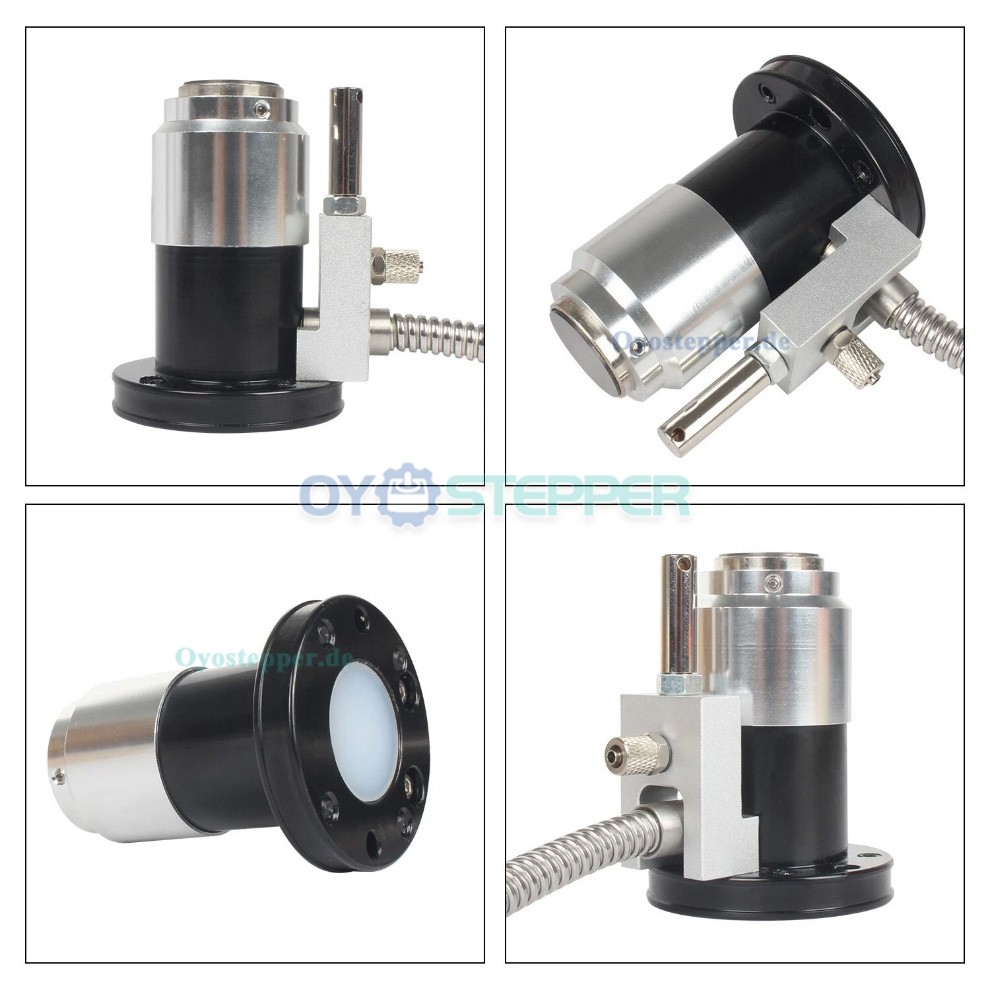

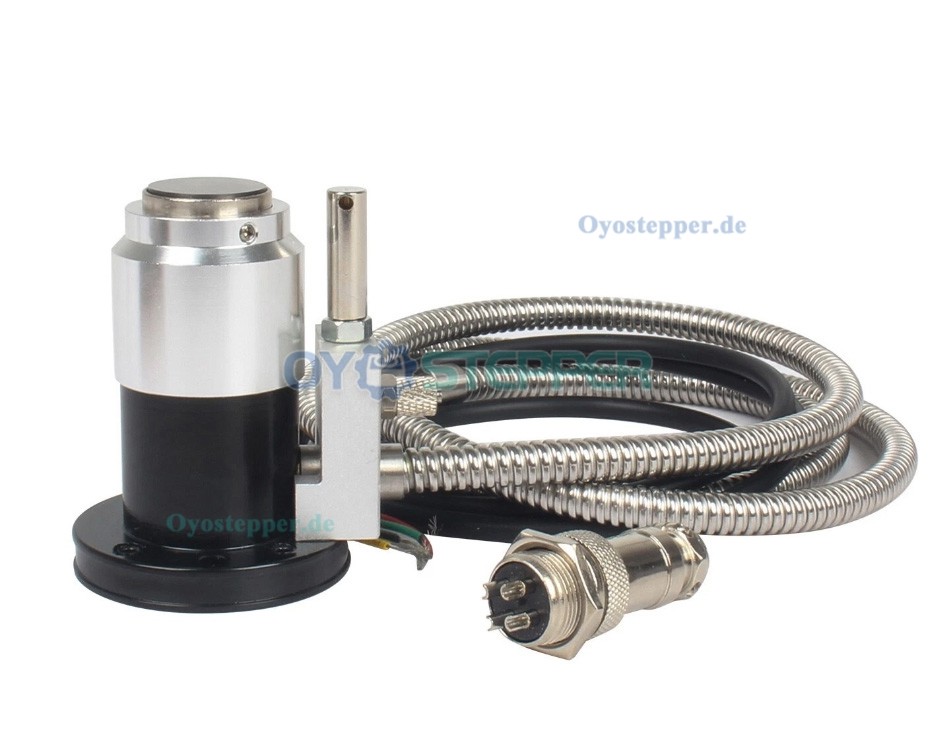

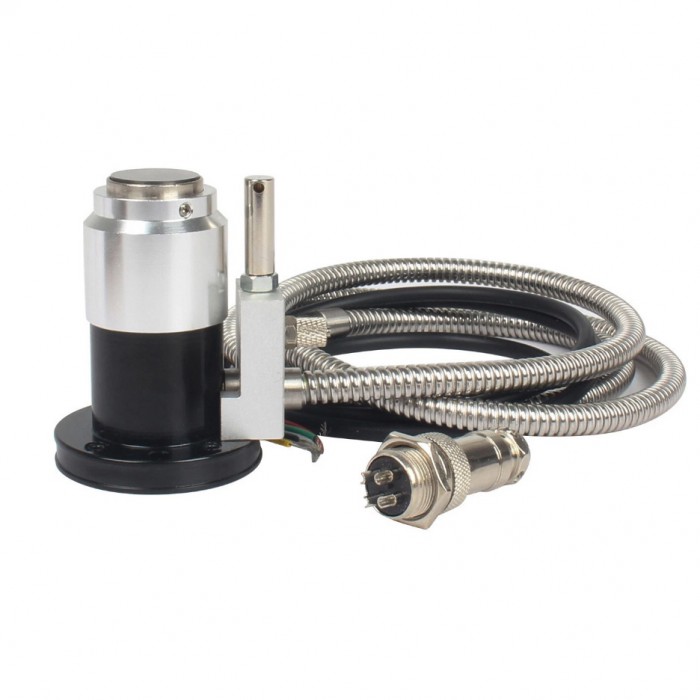

Kabelgebundener Werkzeuglängensensor für die Werkzeugvermessung an CNC-Maschinen. Der Taster arbeitet mit einem Öffnerkontakt (NC) und ist laut Produktangabe für Mach3 sowie vergleichbare CNC-Steuerungen vorgesehen, sofern deren Anschlussspezifikationen übereinstimmen.

Elektrische Kenndaten:

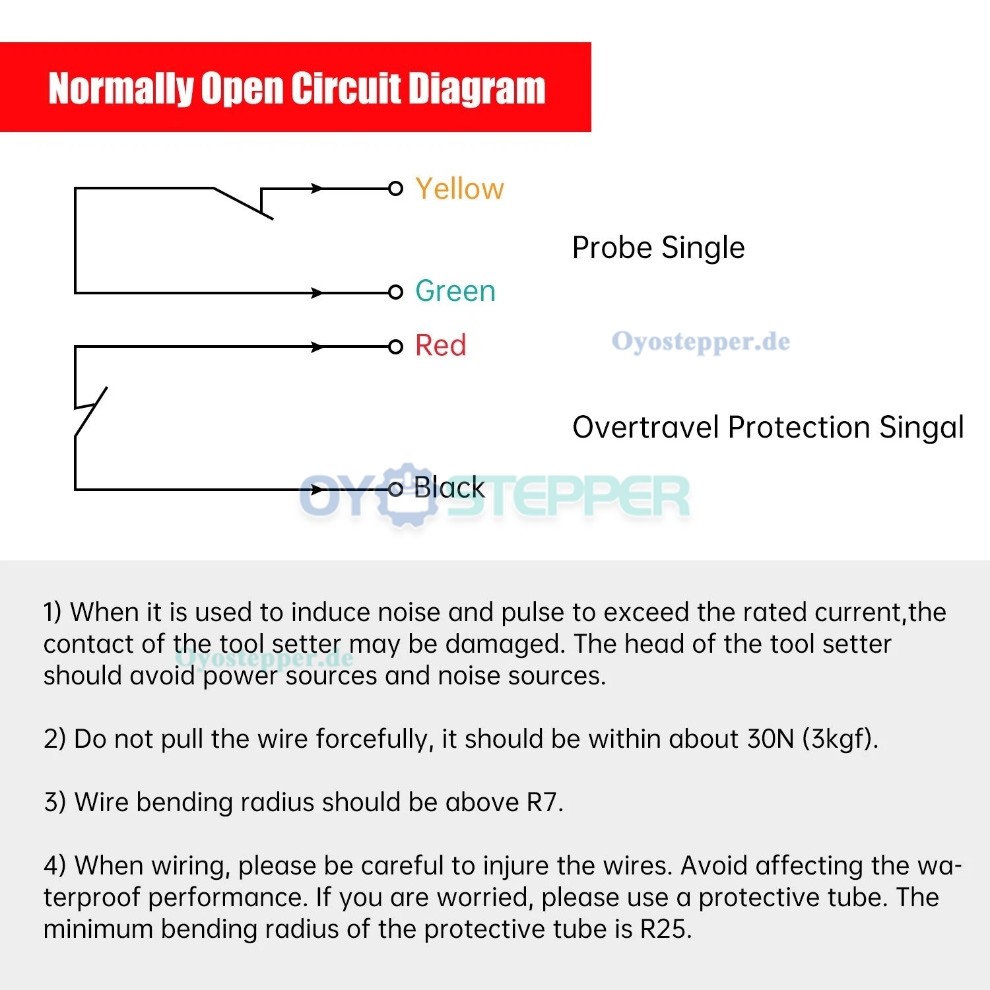

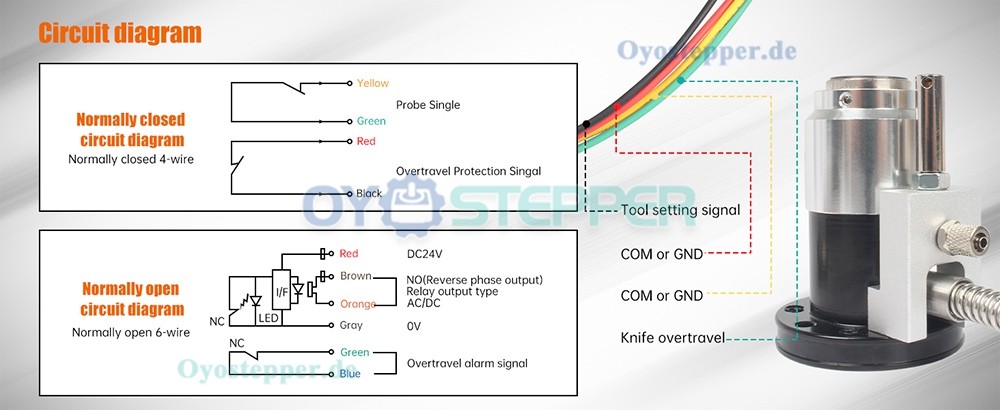

Ausgangssignal: Öffnerkontakt (NC)
Zulässige Betriebsspannung: 0–24VDC
Maximaler Schaltstrom: <20mA
Strom bei ohmscher Last: 10mA
Kabellänge: 1,5m;


Mechanische Daten:
Sensortyp: Berührend schaltender Werkzeuglängensensor;
Betätigungsweg: 5mm;
Angegebene Wiederholgenauigkeit: 0,001mm bei 20–200mm/min Antastvorschub;

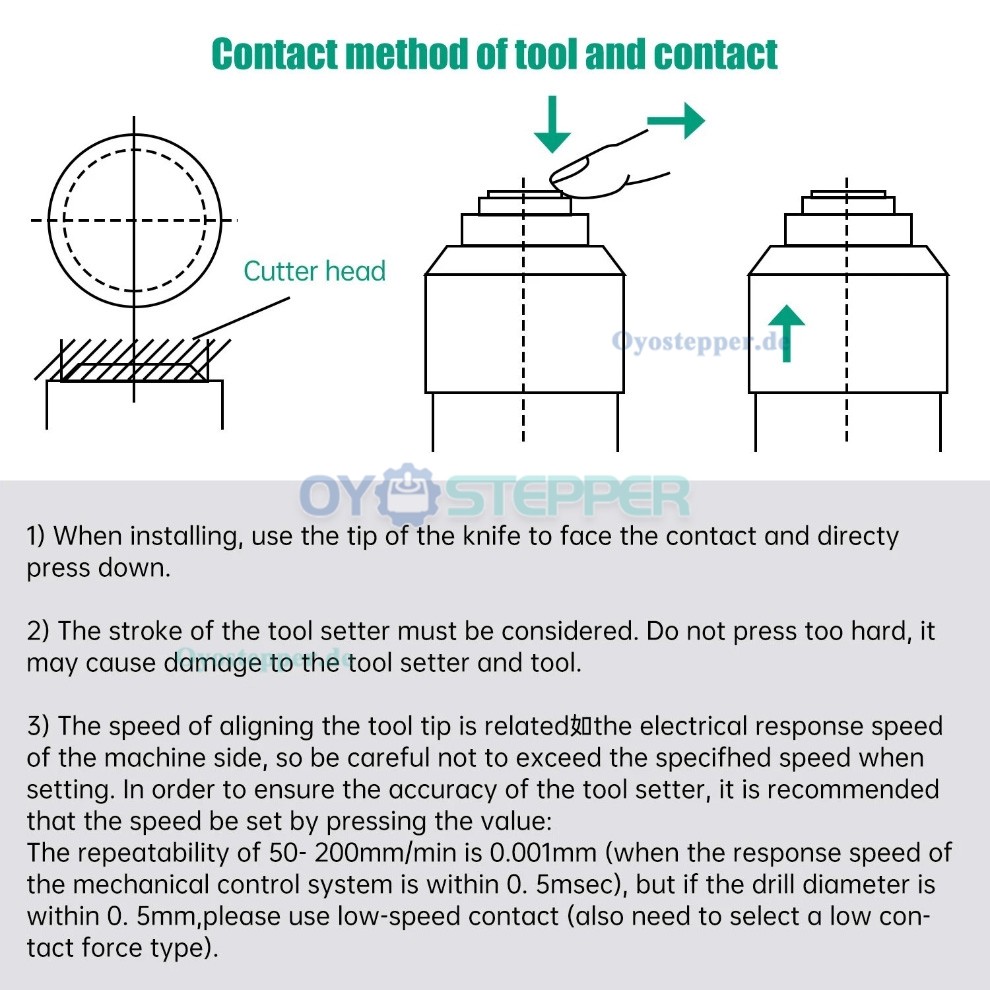

Empfohlener Antastvorschub: 50–200mm/min;
Antastkraft: 1,5N;

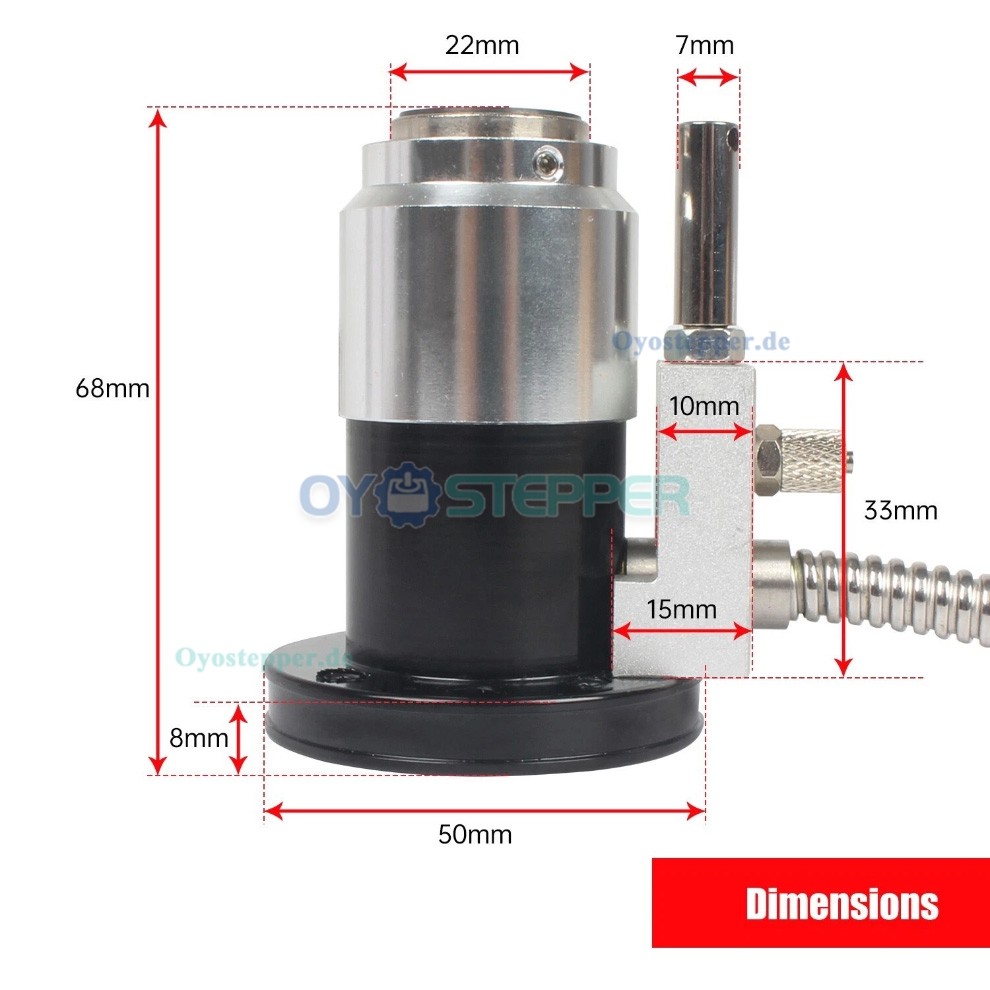

Durchmesser der Tastfläche: Ø15mm;
Material der Tastfläche: Hartmetall;
Gehäusematerial: Edelstahl;
Angegebene mechanische Lebensdauer: 3000000Betätigungszyklen;
Umgebungstemperatur: 0–80°C;

Kompatibilität:
Steuerungssystem: Mach3 und vergleichbare CNC-Steuerungen.
Hinweis: Vor dem Anschluss sind Betriebsspannung, Schaltstrom und Eingangsbeschaltung der CNC-Steuerung zu prüfen.


Lieferumfang:
1× Werkzeuglängensensor
1× Montagematerialsatz
