CNC A/C Drehachse als 5. Achse mit Harmonic Drive Getriebe Baugröße 17 Übersetzung 50:1

CNC A/C Drehachse als 5. Achse mit Harmonic Drive Getriebe Baugröße 17 Übersetzung 50:1

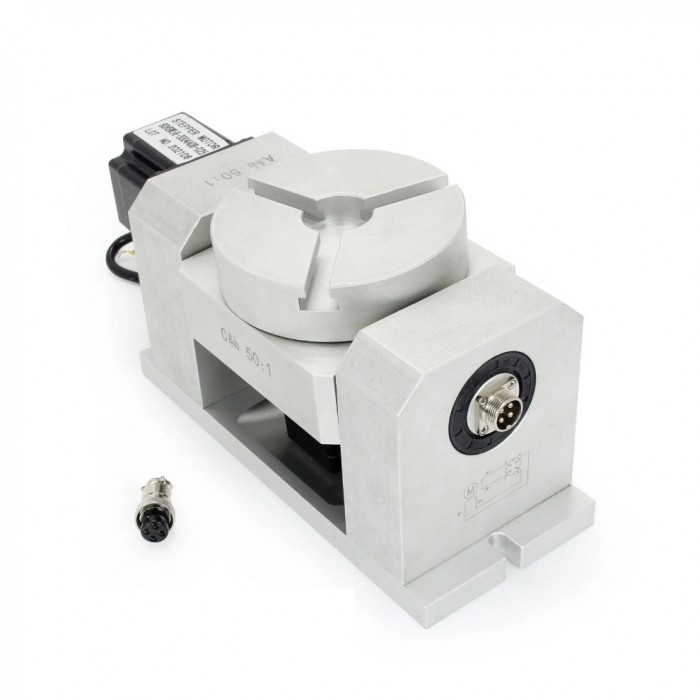

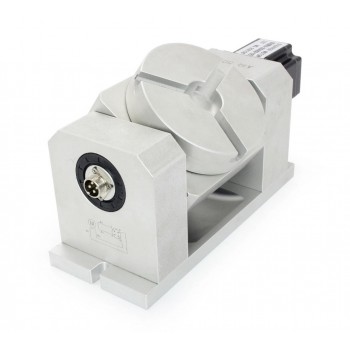

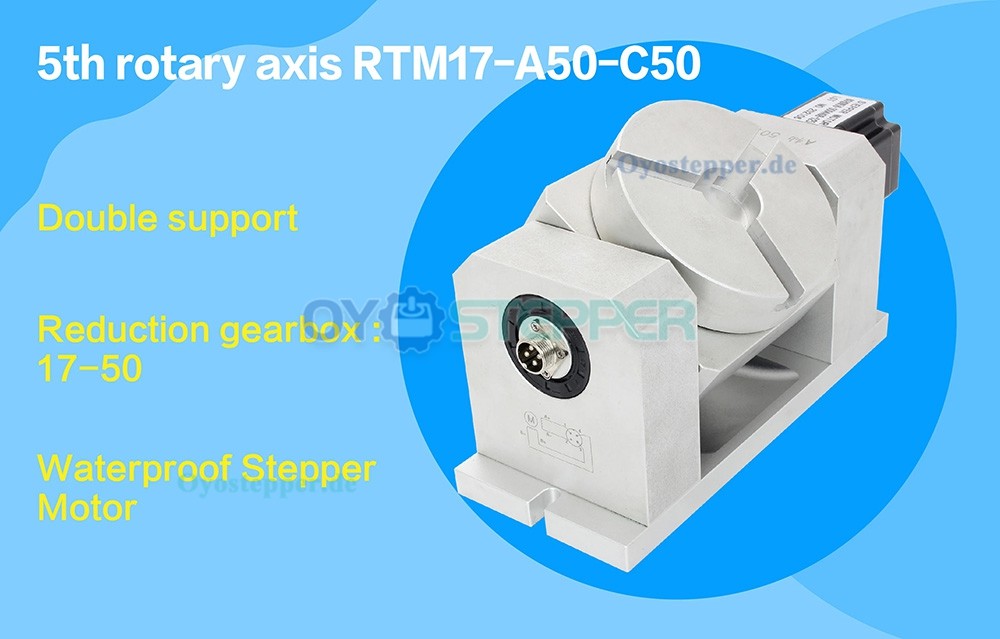

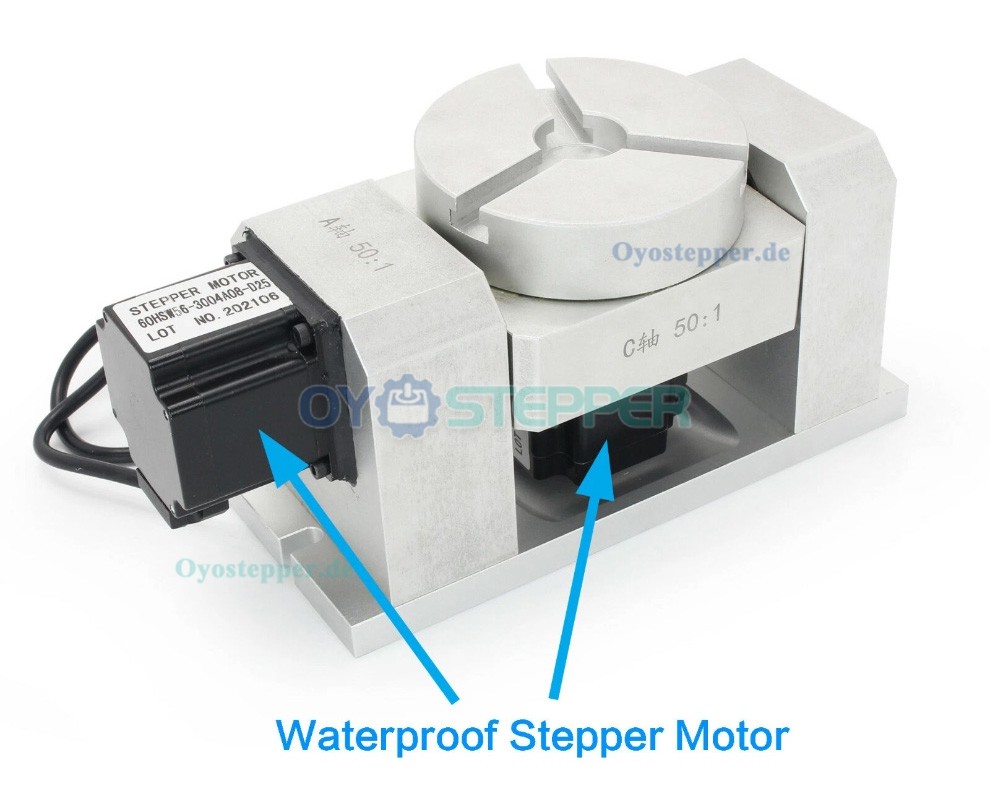

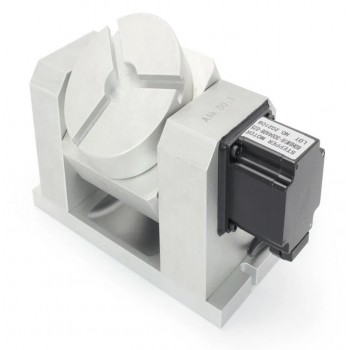

Dreh-Schwenkeinheit RTM17-A50-C50 mit 4. und 5. Achse. Beide Achsen haben ein Untersetzungsverhältnis von 50:1. Der Antrieb erfolgt über einen zweiphasigen NEMA23-Schrittmotor der Baugröße 57mm.

Elektrische Kenndaten:

Modell: RTM17-A50-C50

Motortyp: Zweiphasiger Schrittmotor

Motorbaugröße: NEMA23 (57mm);

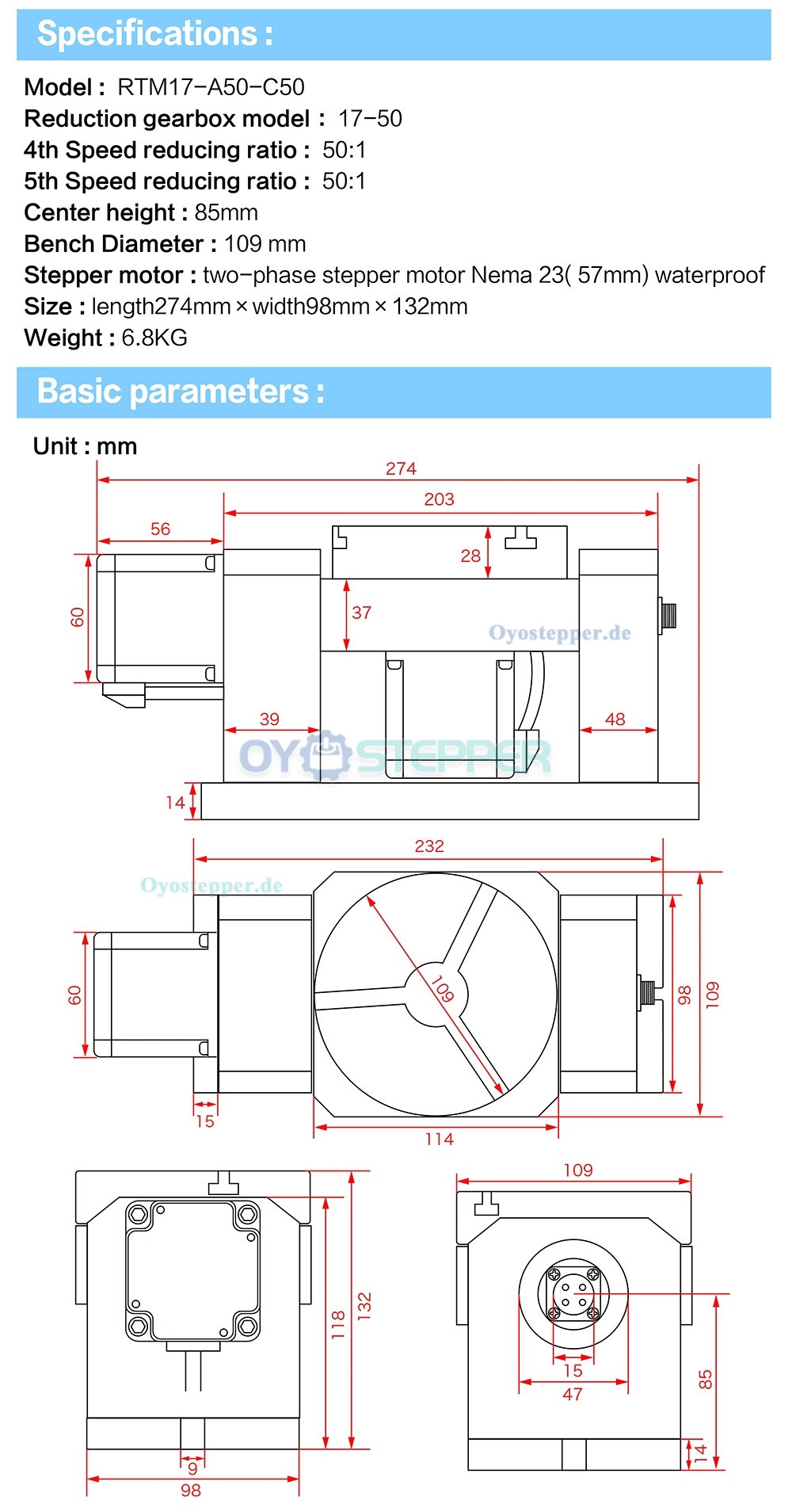

Mechanische Daten:

Getriebemodell: 17-50

Untersetzungsverhältnis der 4. Achse: 50:1

Untersetzungsverhältnis der 5. Achse: 50:1

Spitzenhöhe: 85mm

Rundtischdurchmesser: Ø109mm

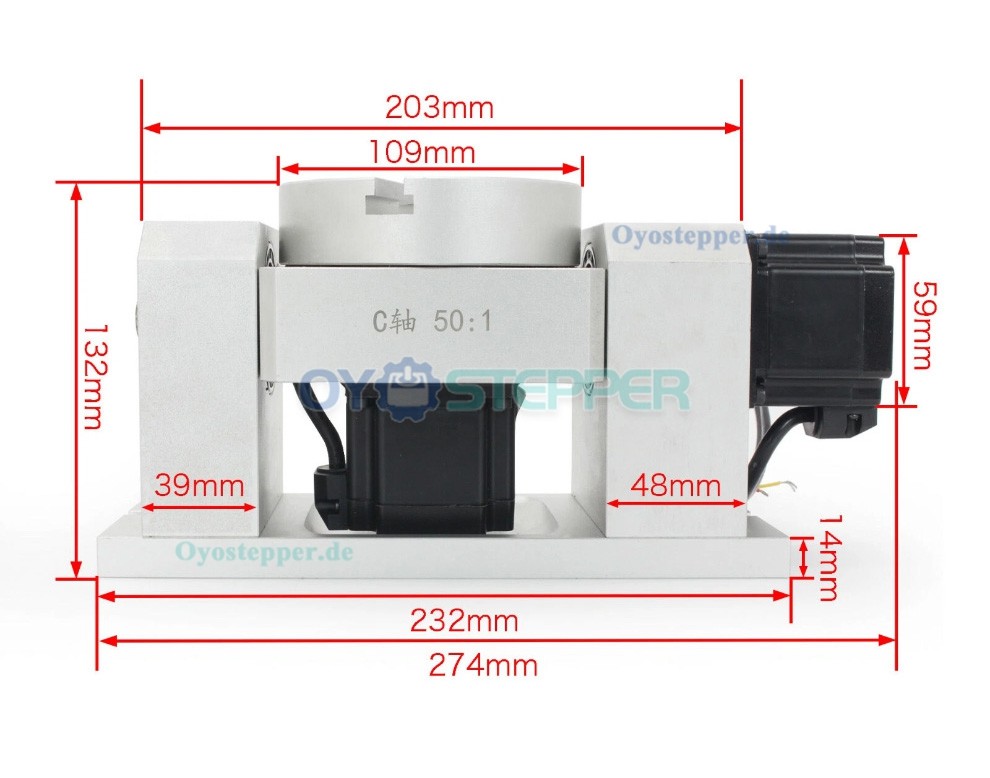

Produktabmessungen: 274×98×132mm

Gewicht: 6,8kg
