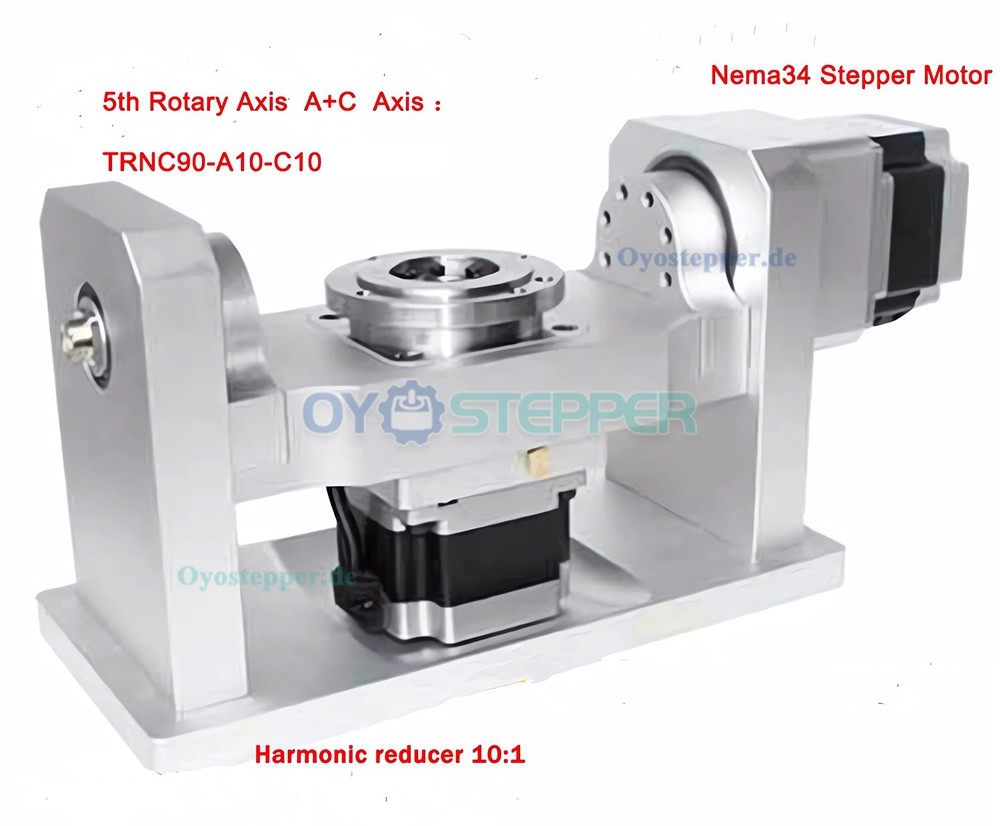

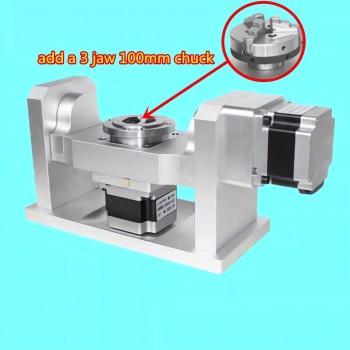

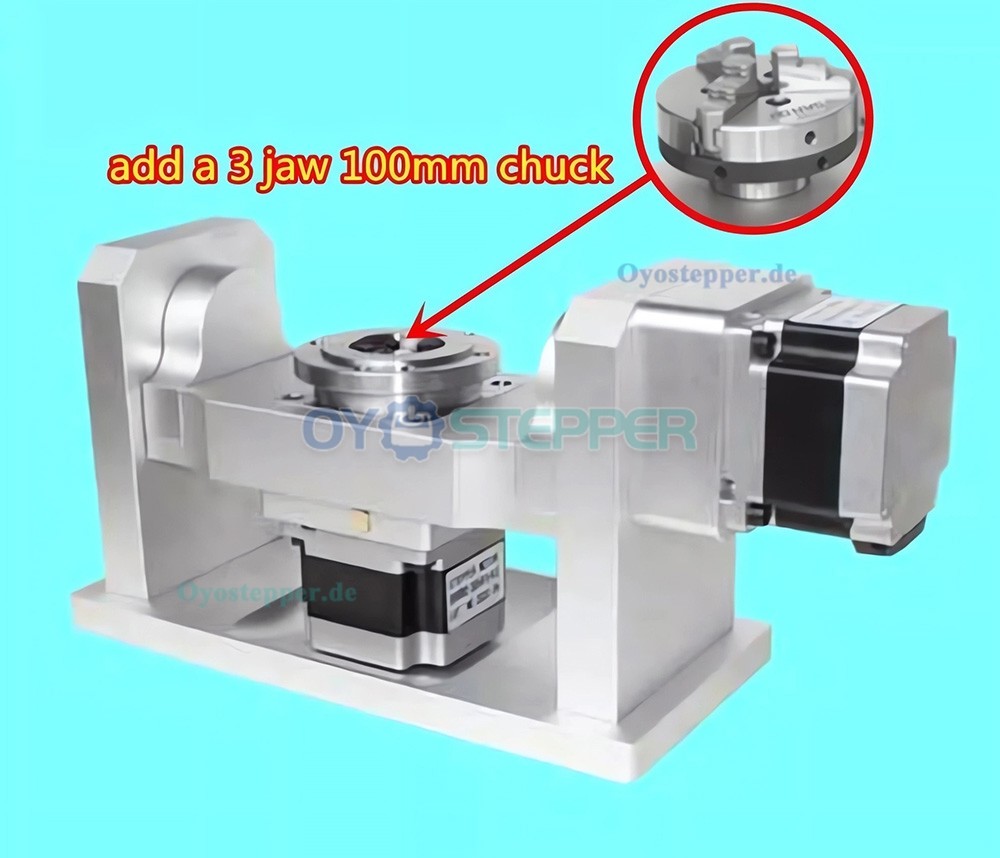

CNC A+C Drehachse für die 4. und 5. Achse mit 10:1 Harmonic Drive Getriebe 100mm Spannfutter und NEMA34 Schrittmotor

CNC A+C Drehachse für die 4. und 5. Achse mit 10:1 Harmonic Drive Getriebe 100mm Spannfutter und NEMA34 Schrittmotor

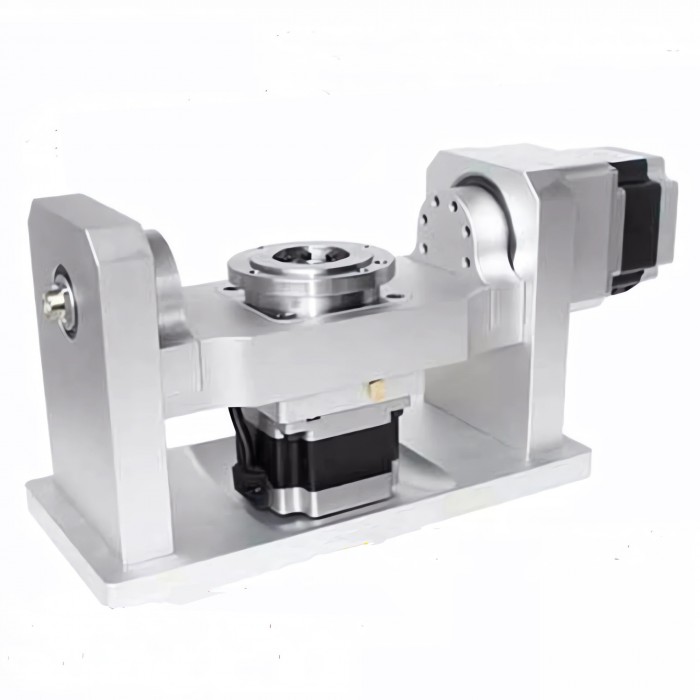

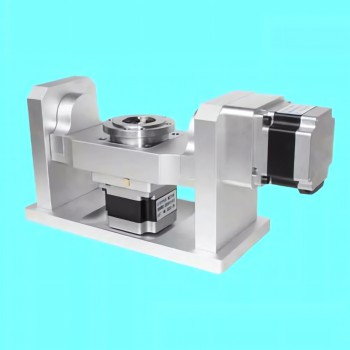

CNC-Dreh-Schwenkeinheit TRNC90-A10-C10 zur Erweiterung einer CNC-Maschine um eine A- und C-Achse. Beide Achsen verfügen über ein Untersetzungsverhältnis von 10:1 und werden jeweils von einem zweiphasigen NEMA34-Schrittmotor angetrieben.


Elektrische Kenndaten:

Modell: TRNC90-A10-C10

Motortyp der A-Achse: Zweiphasiger NEMA34-Schrittmotor

Motortyp der C-Achse: Zweiphasiger NEMA34-Schrittmotor

Anschlussart: 4-adrig

Nennstrom der A-Achse: 4,5A

Nennstrom der C-Achse: 4,5A



Mechanische Daten:

Ausführung: CNC-Dreh-Schwenkeinheit mit A- und C-Achse

Untersetzungsverhältnis der A-Achse: 10:1

Untersetzungsverhältnis der C-Achse: 10:1

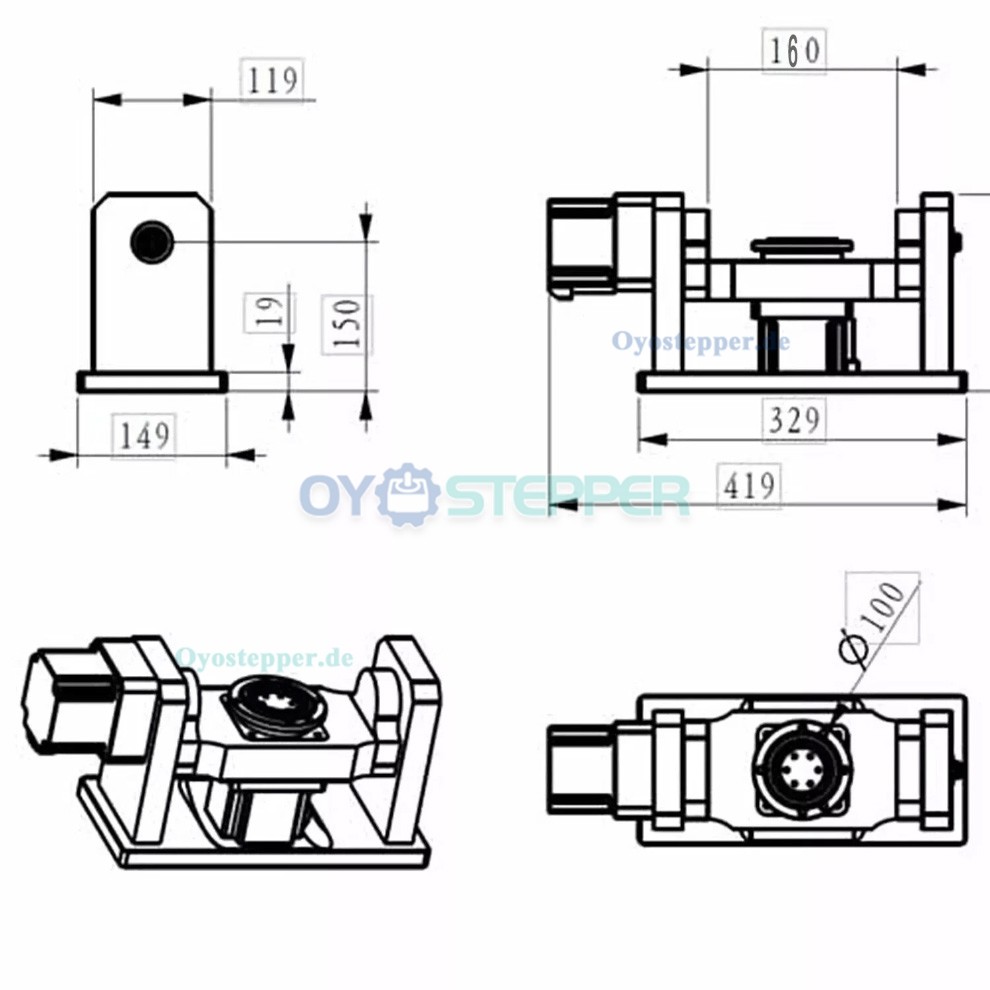

Spitzenhöhe: 150mm

Rundtischdurchmesser: Ø100mm

Produktabmessungen: 412×149×198mm

Gewicht: 20kg
