TRNC-A1-C1 CNC A/C Drehachse für die 4. und 5. Achse mit 50:1 Harmonic Drive Getriebe und Teilapparat

TRNC-A1-C1 CNC A/C Drehachse für die 4. und 5. Achse mit 50:1 Harmonic Drive Getriebe und Teilapparat

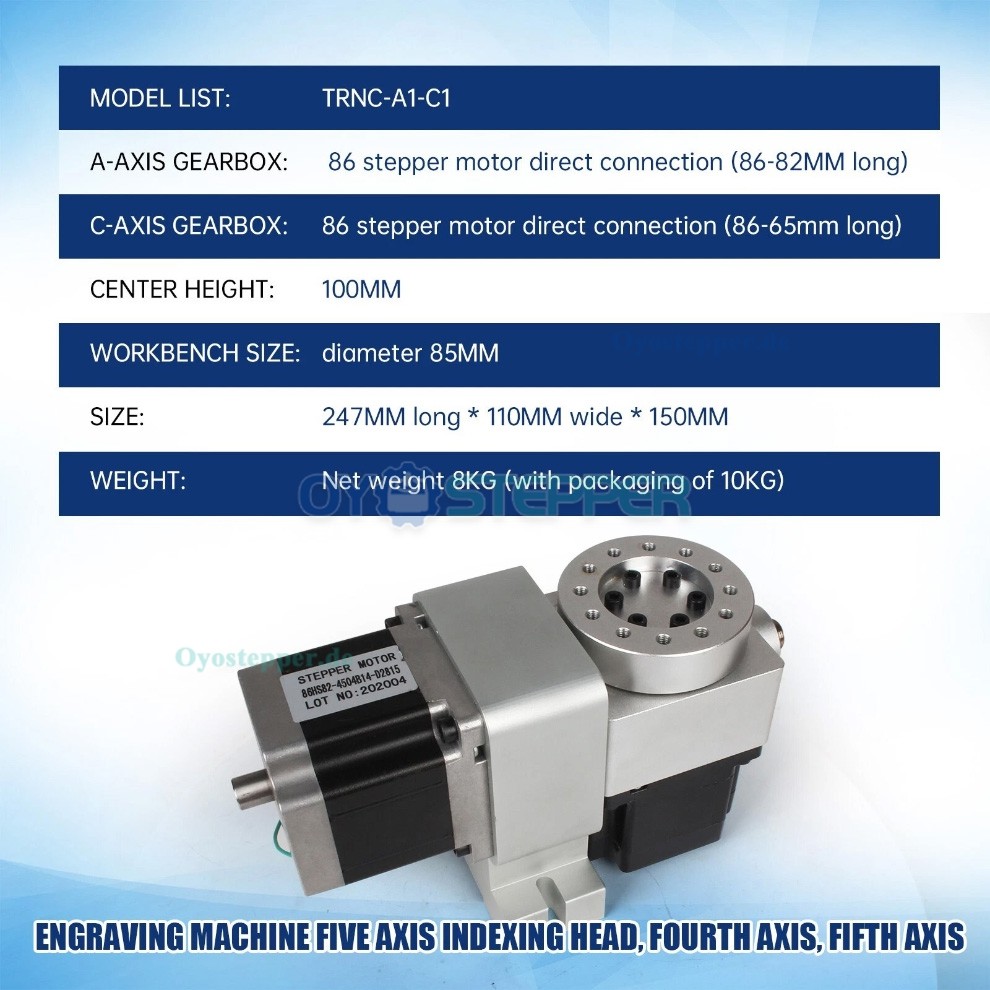

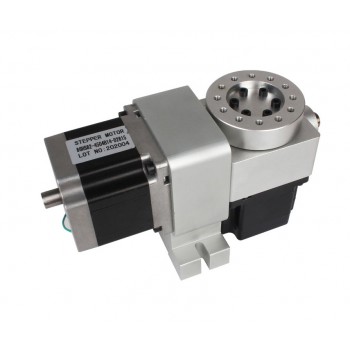

CNC-Dreh-Schwenkeinheit TRNC-A1-C1 zur Erweiterung einer kompatiblen CNC-Maschine um eine A- und C-Achse. Beide Achsen werden jeweils von einem NEMA34-Schrittmotor angetrieben. Das angegebene Untersetzungsverhältnis beträgt 50:1.

Elektrische Kenndaten:

Modell: TRNC-A1-C1

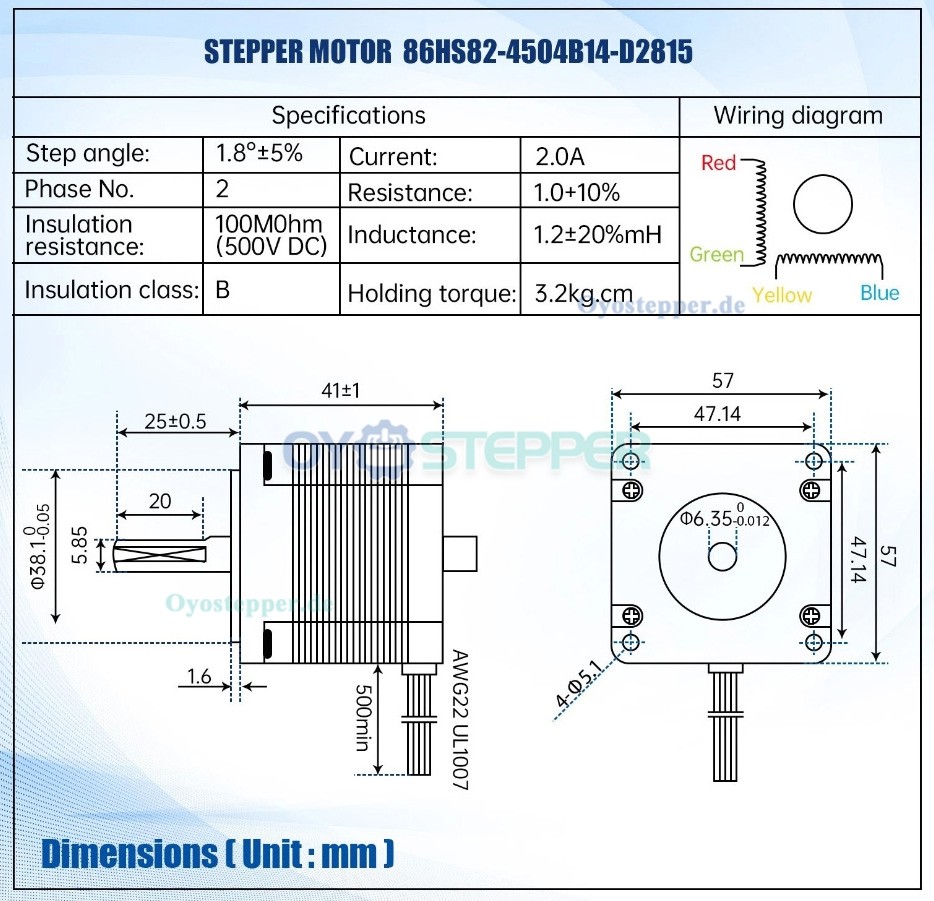

Antrieb der A-Achse: NEMA34-Schrittmotor

Motorbaugröße der A-Achse: 86mm

Motorgehäuselänge der A-Achse: 82mm

Antrieb der C-Achse: NEMA34-Schrittmotor

Motorbaugröße der C-Achse: 86mm

Motorgehäuselänge der C-Achse: 65mm



Mechanische Daten:

Ausführung: CNC-Dreh-Schwenkeinheit mit A- und C-Achse

Untersetzungsverhältnis: 50:1

Spitzenhöhe: 100mm

Rundtischdurchmesser: Ø85mm

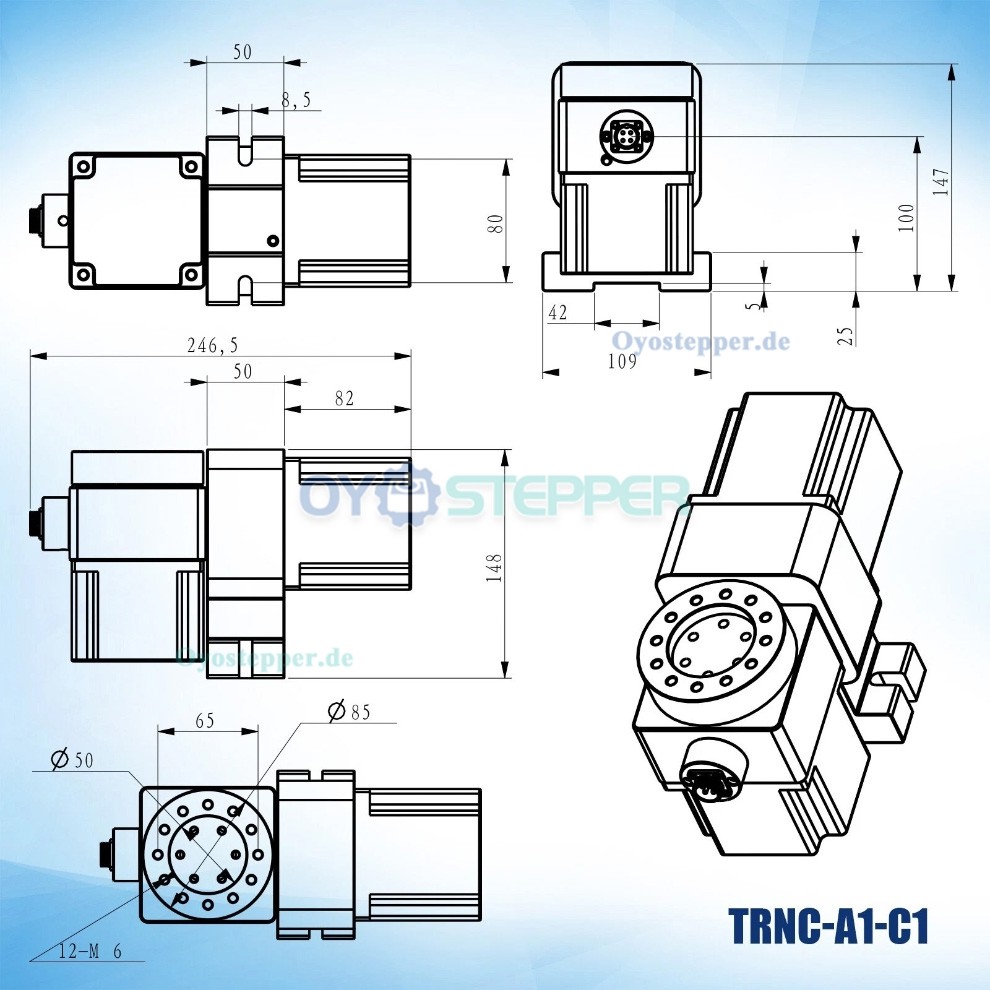

Produktabmessungen (L×B×H): 247×110×150mm

Nettogewicht: 8kg

Gewicht einschließlich Verpackung: 10kg;
