4/6 Achsen CNC MPG Handrad 100PPR mit Not-Aus für CNC Fräsmaschinen

4/6 Achsen CNC MPG Handrad 100PPR mit Not-Aus für CNC Fräsmaschinen

Beschreibung:

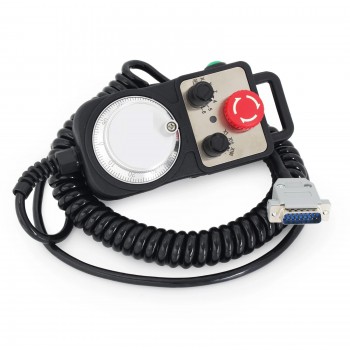

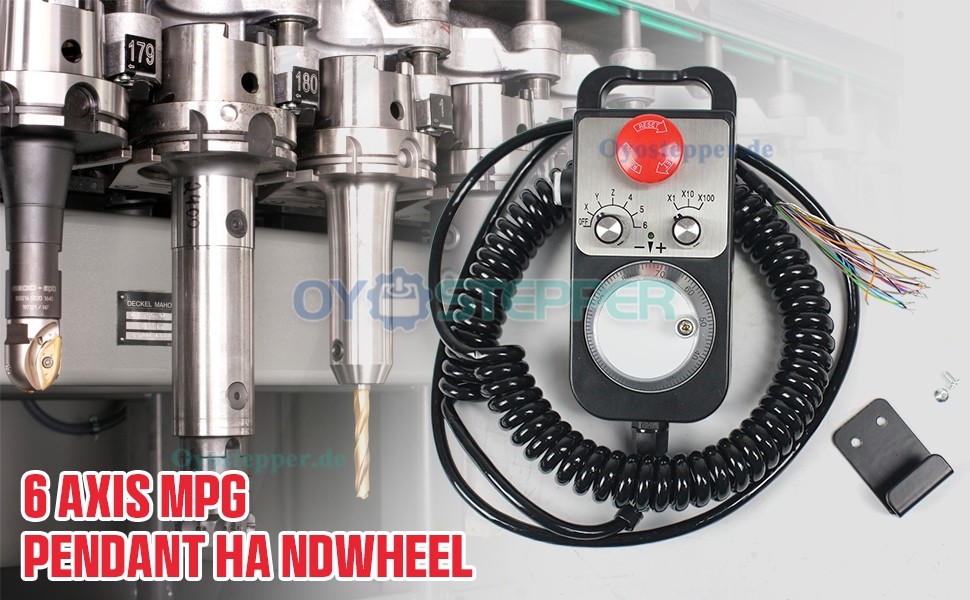

Hierbei handelt es sich um ein handgehaltenes MPG‑Handgerät (Manual Pulse Generator) zur Steuerung von CNC‑Werkzeugmaschinen. Es ist mit einem integrierten Not‑Aus‑Taster und einem Magnetfuß zur Befestigung ausgestattet.


Technische Daten:

Achsen und Steuerung

Unterstützte Achsmodi: Betrieb mit 3, 4, 5 oder 6 Achsen (wählbar).

Achsenwahlschalter: OFF, X, Y, Z, 4, 5, 6.

Impulsvervielfachungsschalter: x1, x10, x100.


Encoder‑Leistung:

Auflösung: 100 Impulse pro Umdrehung (PPR).

Ansprechfrequenz: 0 – 10 kHz.


Elektrische Parameter:

Versorgungsspannung: DC 5 V ±5 %.

Stromaufnahme: 150 mA (Treiberschaltung ≤80 mA).

Ausgangssignal: High‑Pegel ≥2,5 V, Low‑Pegel ≤0,4 V.

Ausgangsstrom: < 40 mA.

Signal‑Anstiegs‑ und ‑Abfallzeit: ≤5 µs (typisch).

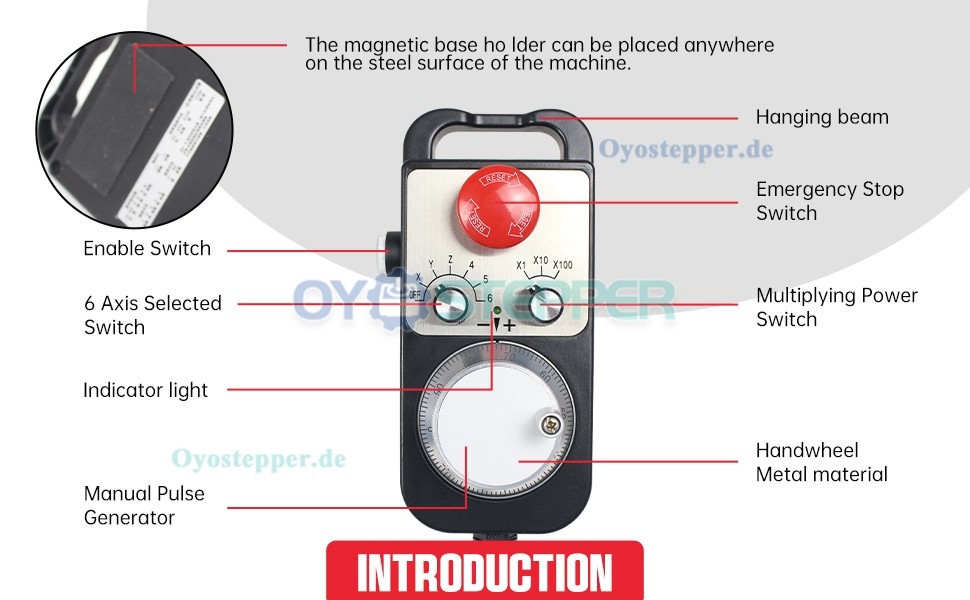

Physikalische Merkmale:

Mit LED‑Statusanzeige.

Ausgestattet mit einem ausziehbaren, abgeschirmten Kabel.

Der Magnetfuß ermöglicht die Montage auf ferromagnetischen Maschinenoberflächen.


Lieferumfang:

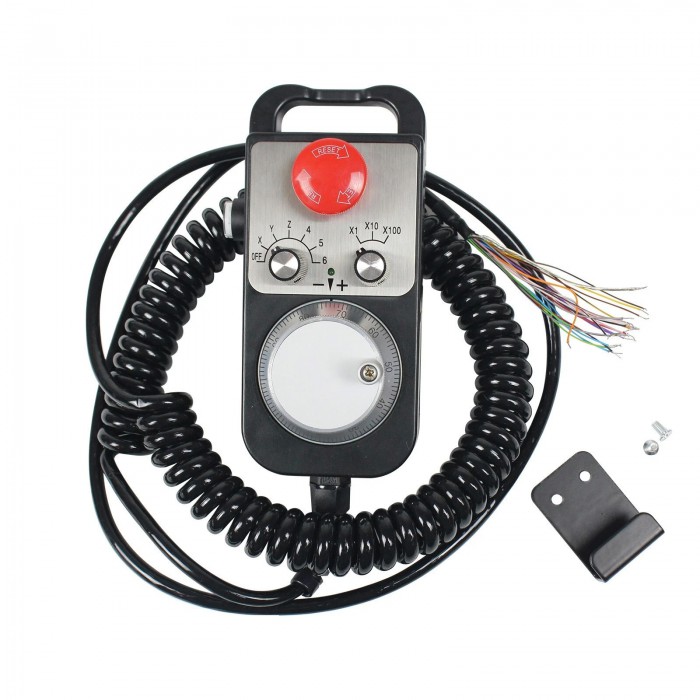

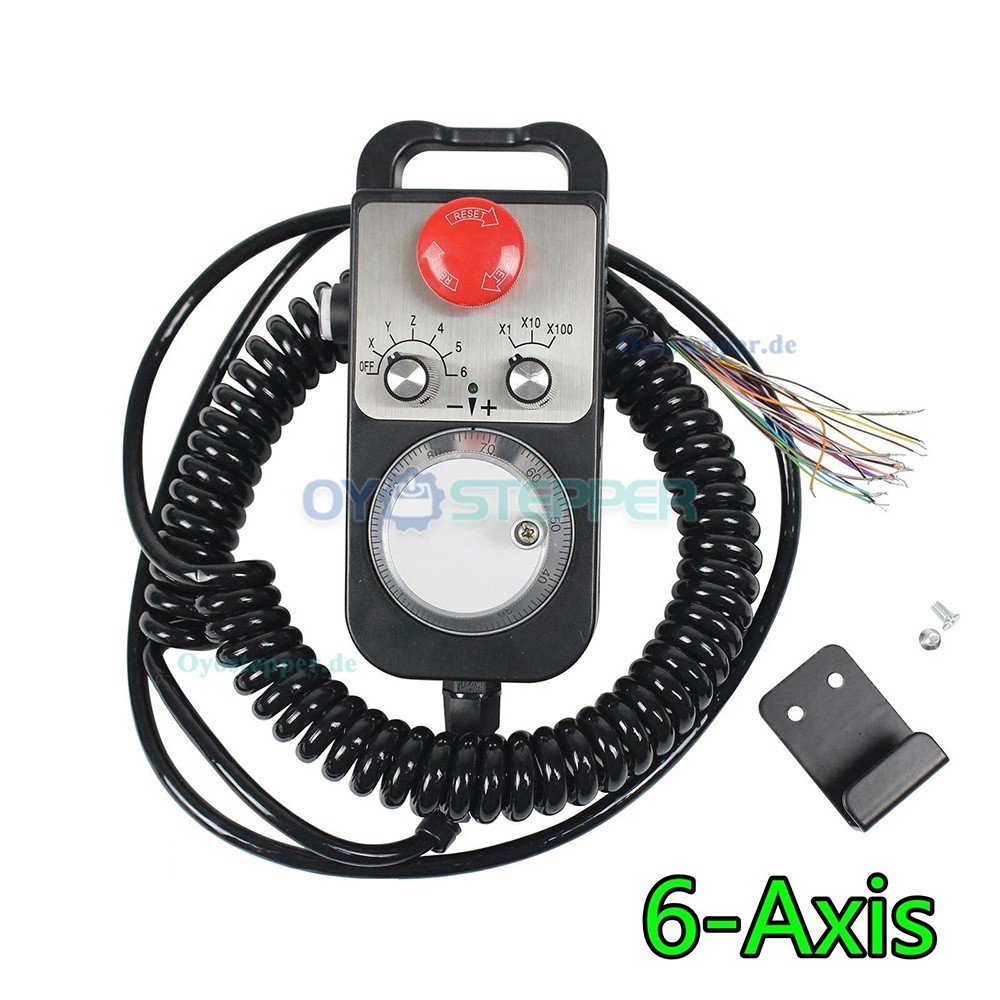

1 × 6‑Achs‑MPG‑Handrad mit Not‑Aus‑Taster.
