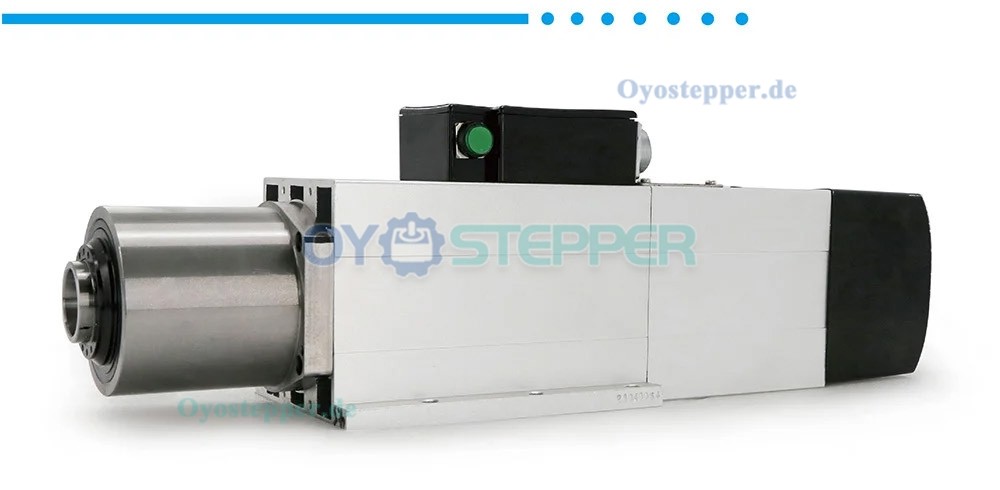

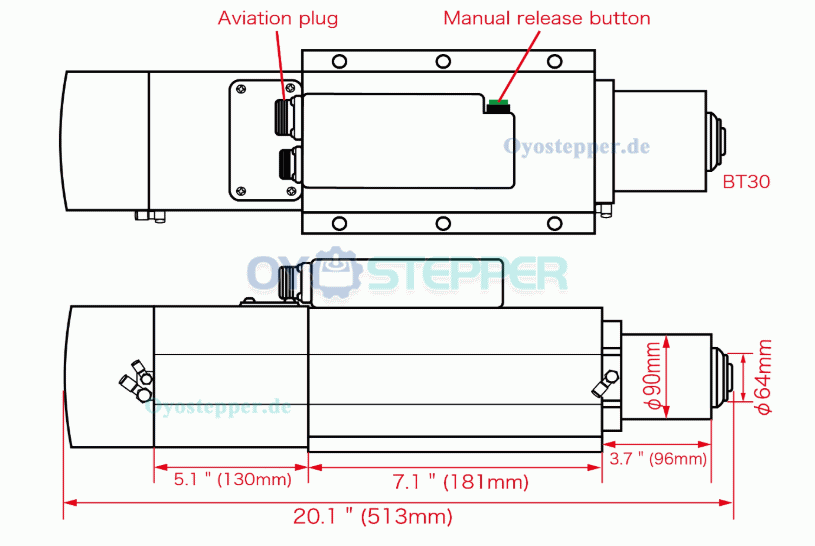

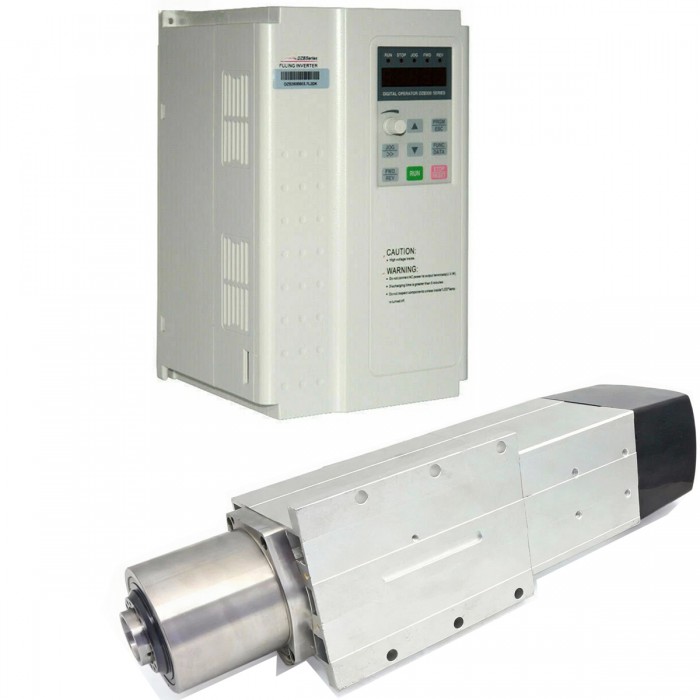

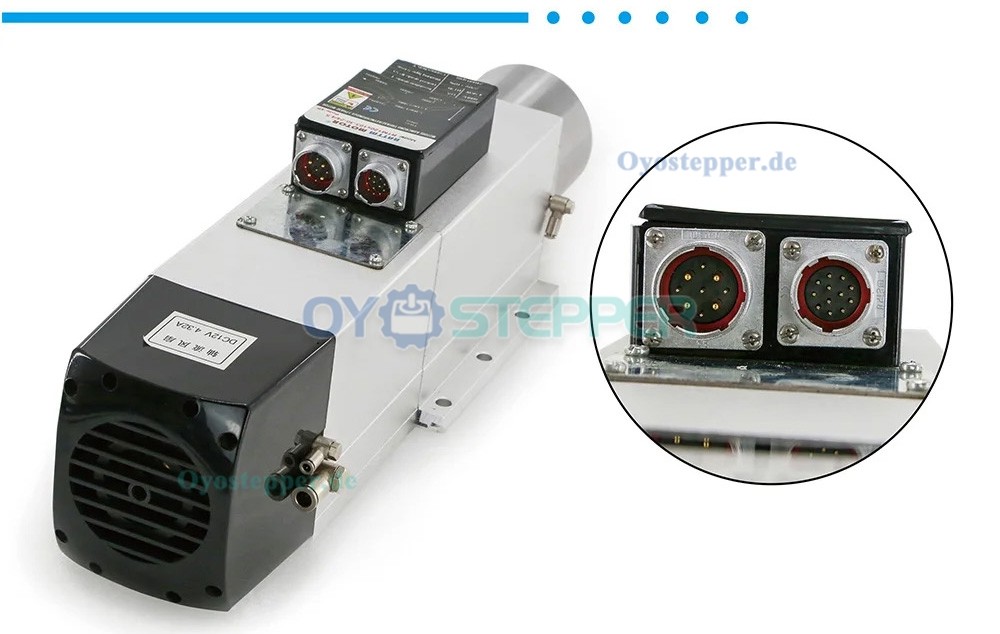

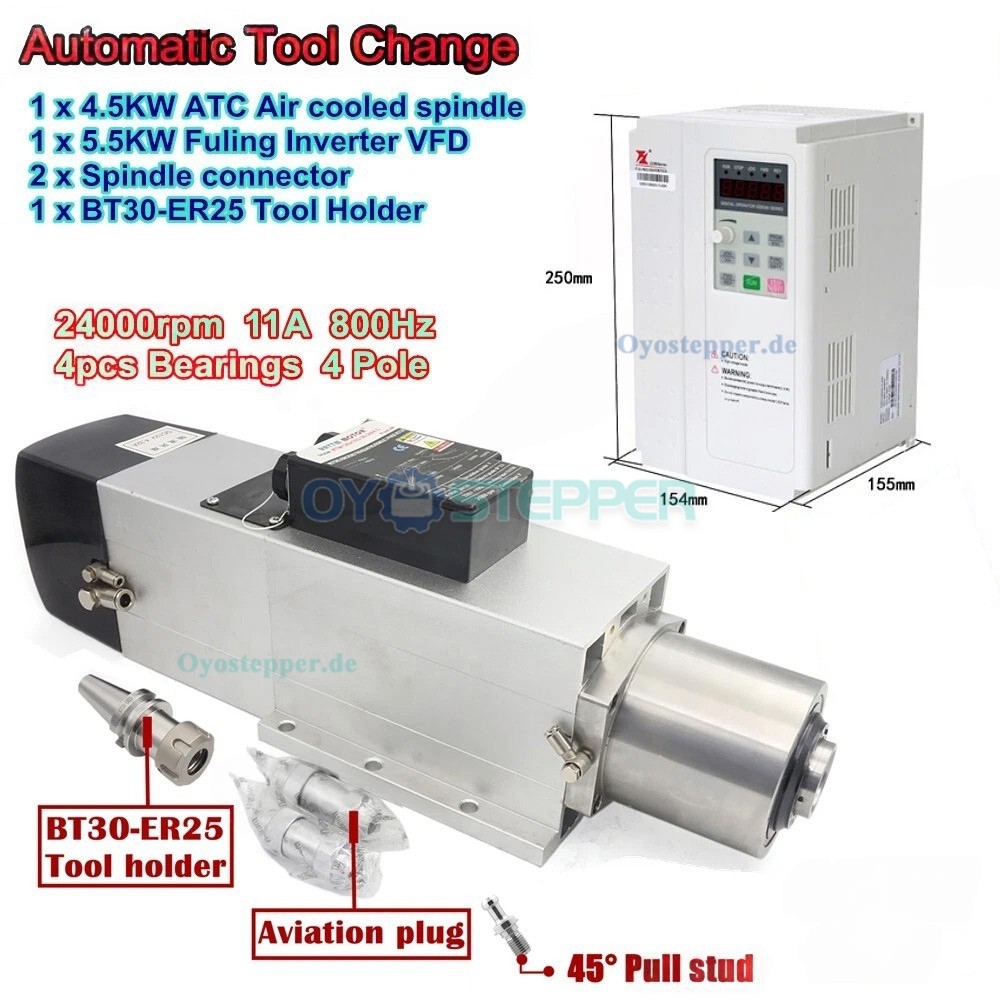

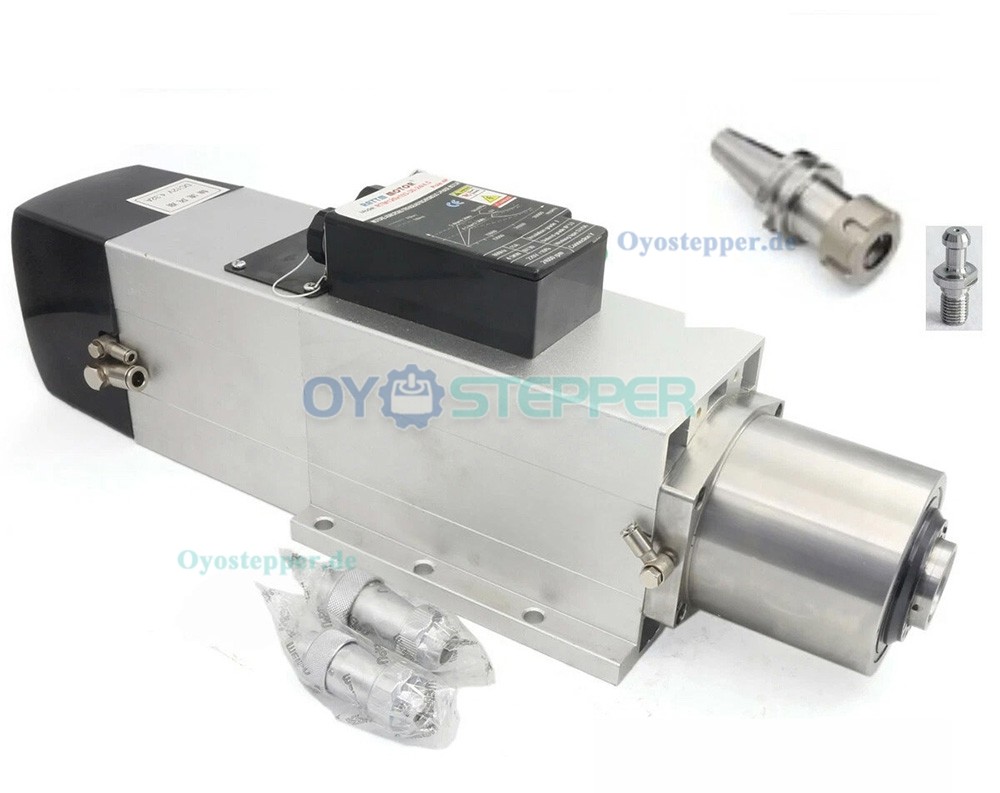

Luftgekühltes 4,5kW BT30 ATC Motorspindel Set mit 5,5kW Frequenzumrichter

Luftgekühltes 4,5kW BT30 ATC Motorspindel Set mit 5,5kW Frequenzumrichter

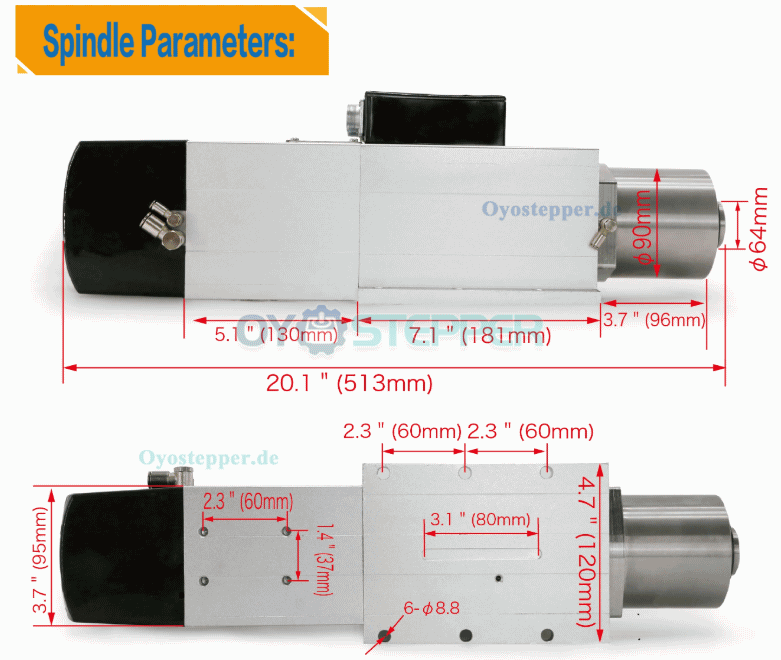

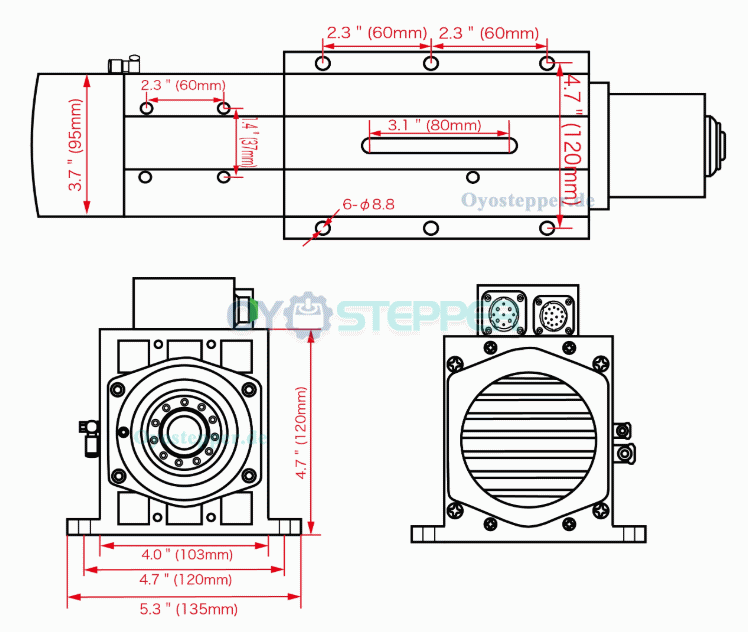

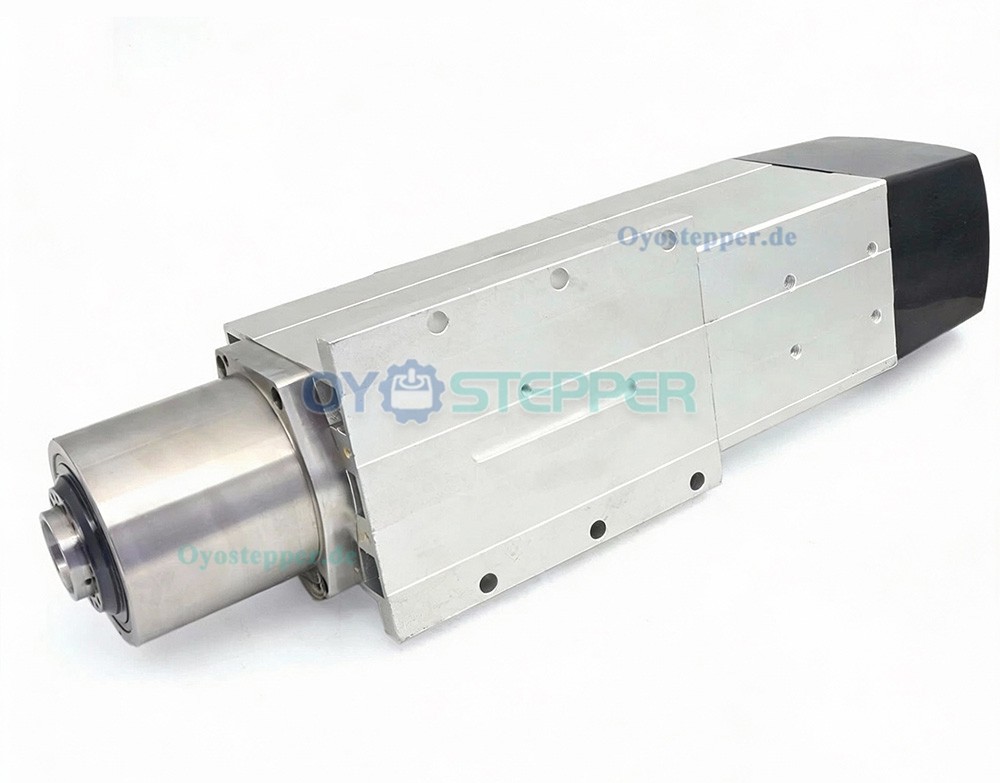

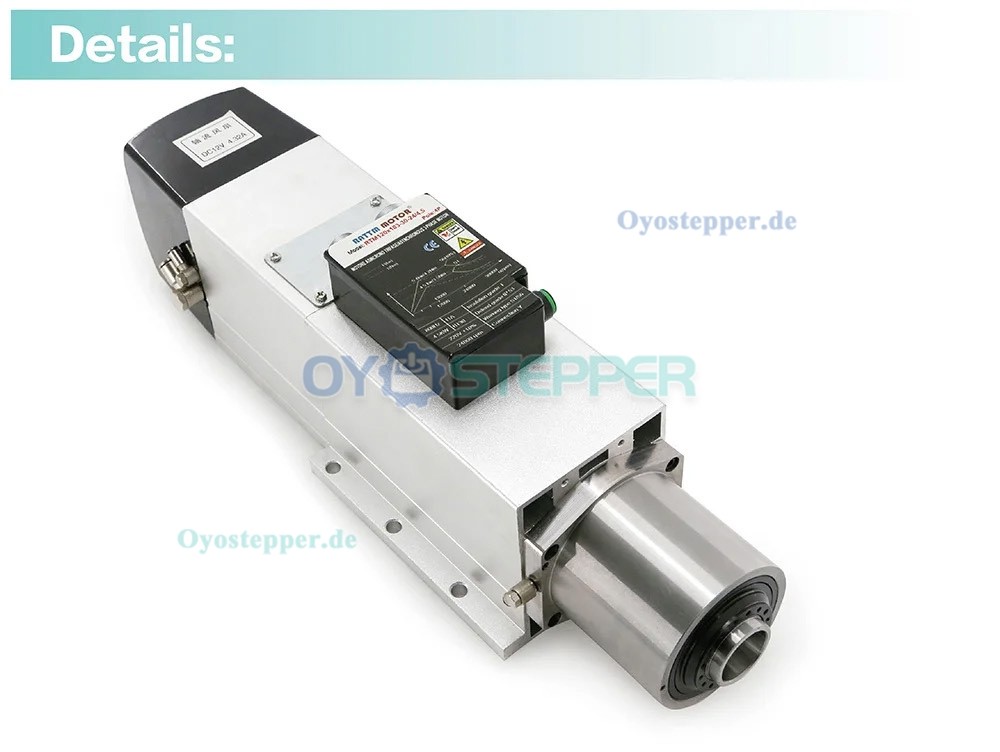

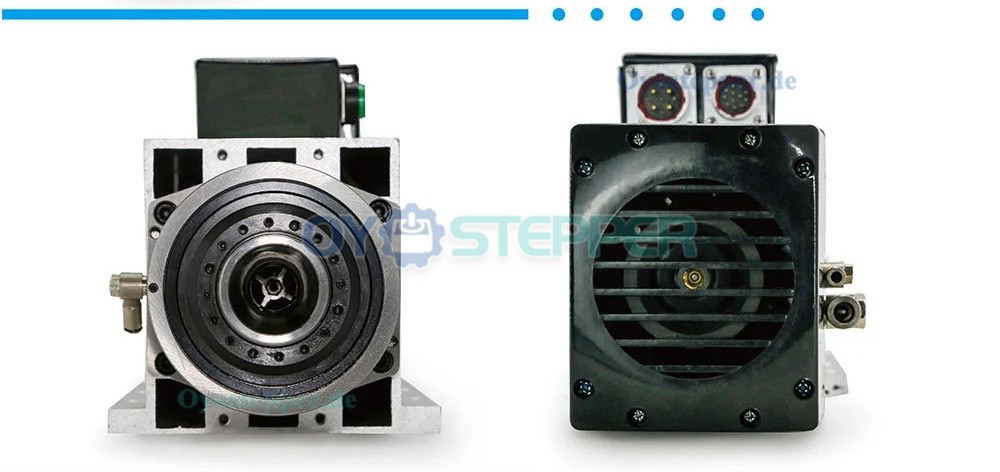

Spezifikation:

Modell: GDZ120X103-30-24Z/4.5

Spannung: 220V

Maximale Drehzahl: 24.000 U/min

Maximale Frequenz: 800 Hz

Stromstärke: 15A

Motorpole: 4-polig

Nennleistung (S1): 4,5 kW

Spitzenleistung (S6): 5,4 kW

Nenndrehmoment: 3,5 Nm

Spitzendrehmoment: 4,2 Nm

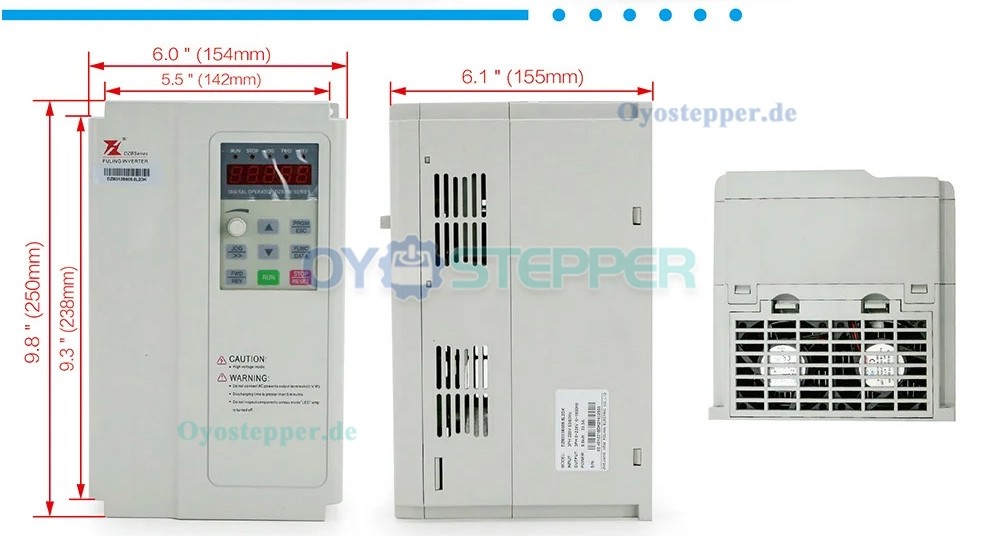

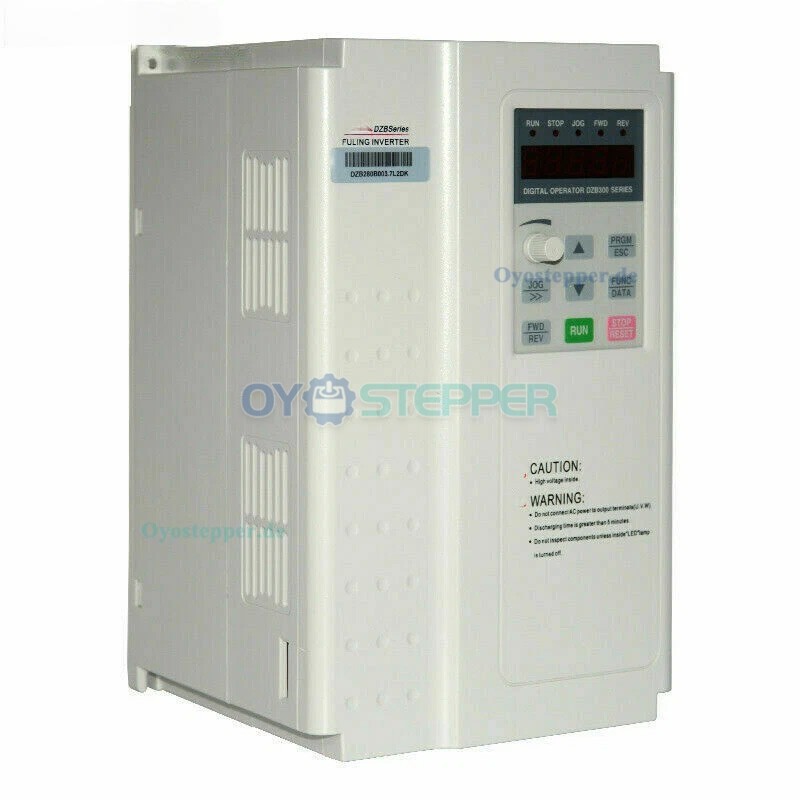

5,5 kW 220 V Fuling Frequenzumrichter

Technische Daten:

Eingangsspannung (einphasig): 220 V AC ±15 % (Anschluss an zwei Phasen R, S, T)

Ausgangsspannung (dreiphasig): 220 V AC

Ausgangsfrequenzbereich: 0–1000 Hz

Eingangsfrequenz: 47–63 Hz Hz

Leistungsfaktor: ≥ 0,95

Regelungsarten: V/f-Regelung, Vektorregelung (offener Regelkreis)

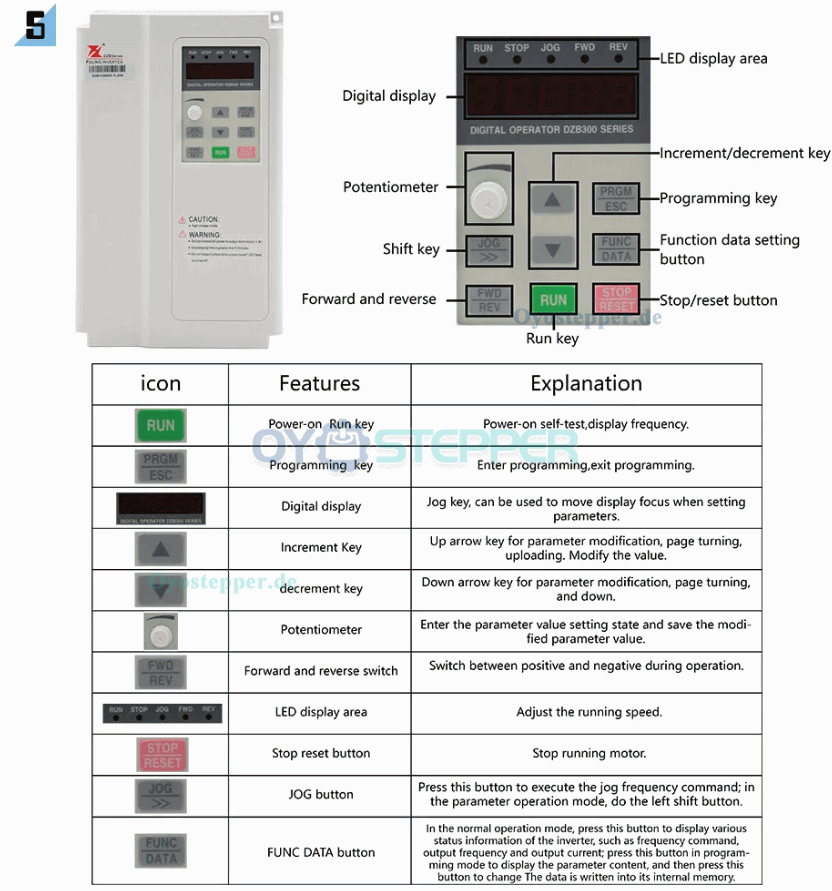

Bedienelemente: Tastatur, Bedienklemmen, RS485-Schnittstelle

Frequenzreferenzquellen: Tastatur, Analogeingang, RS485, Mehrstufen-Drehzahlregelung, PID-Regler

Überlastfähigkeit: 130 % Nennstrom für 60 s; 150 % Nennstrom für 3 s

Trägerfrequenz: 1,0–15,0 kHz

Frequenzauflösung: Digital: 0,01 Hz; Analog: 0,1 % der maximalen Frequenz

Drehmomentverstärkung: Manuelle Einstellung, 0–30 %

Jog-Betrieb: Konfigurierbare Frequenz und Beschleunigungs-/Verzögerungszeit (0–3600 s)

Mehrstufen-Drehzahlregelung: Bis zu 8 voreingestellte Geschwindigkeiten

Spannungsregelung (AVR)
