CNC Drehachse als 4. Achse mit 10:1 Untersetzung 100mm Dreibackenfutter und NEMA34 Schrittmotor

CNC Drehachse als 4. Achse mit 10:1 Untersetzung 100mm Dreibackenfutter und NEMA34 Schrittmotor

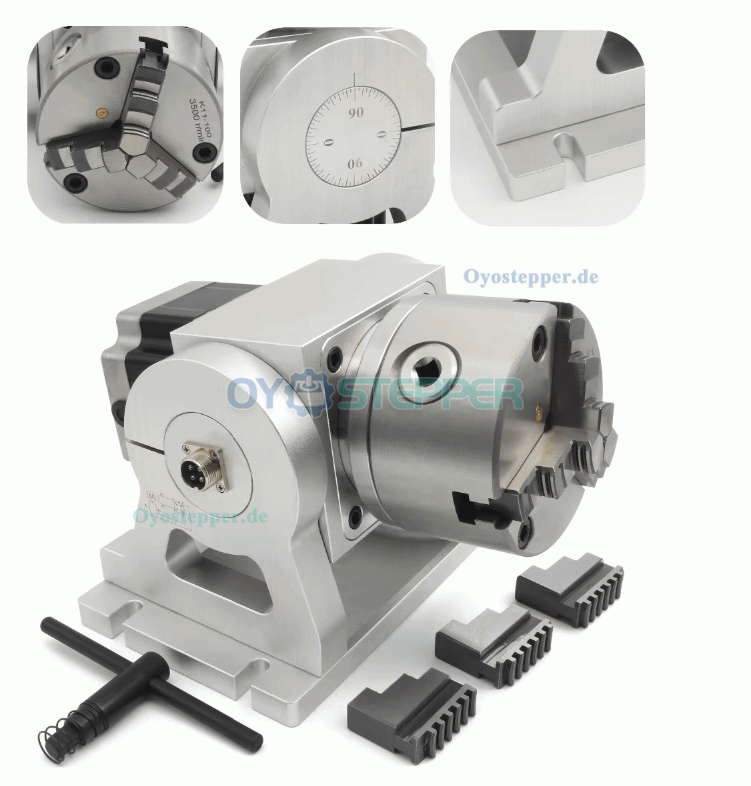

Vierte CNC-Drehachse mit selbstzentrierendem 100mm-Dreibackenfutter und manuell verstellbarem Neigungswinkel. Die Neigung der A-Achse wird von Hand eingestellt und mechanisch arretiert.


Elektrische Kenndaten:

Modell: HT90-10-100A

Motortyp: Zweiphasiger Schrittmotor

Motorbaugröße: NEMA34 (86mm)

Winkelschritt der Drehachse: 0,18° pro Schritt;



Mechanische Daten:

Ausführung: Vierte CNC-Drehachse

Spannfutter: Selbstzentrierendes Dreibackenfutter

Außendurchmesser des Spannfutters: Ø100mm

Spitzenhöhe: 100mm

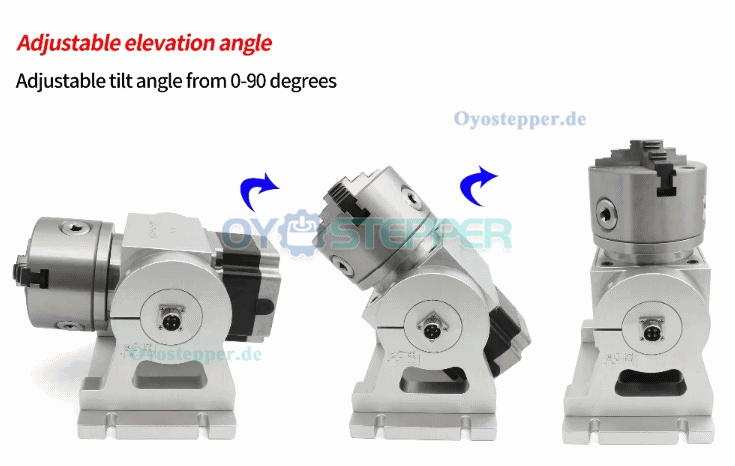

Neigungswinkel der A-Achse: Manuell verstellbar und arretierbar;

Übersetzungsverhältnis: 10:1

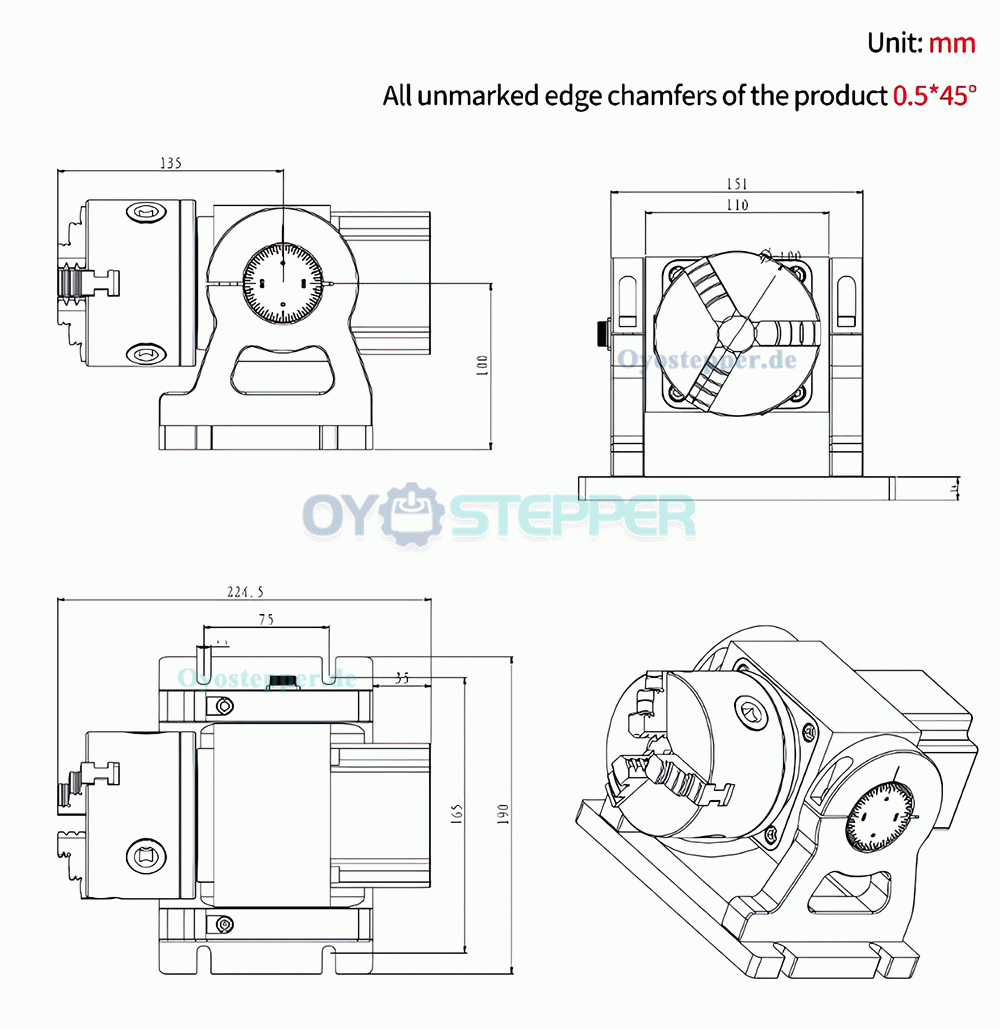

Produktabmessungen: 225×190×150mm

Gewicht: 10kg

Zubehör: Futterschlüssel;

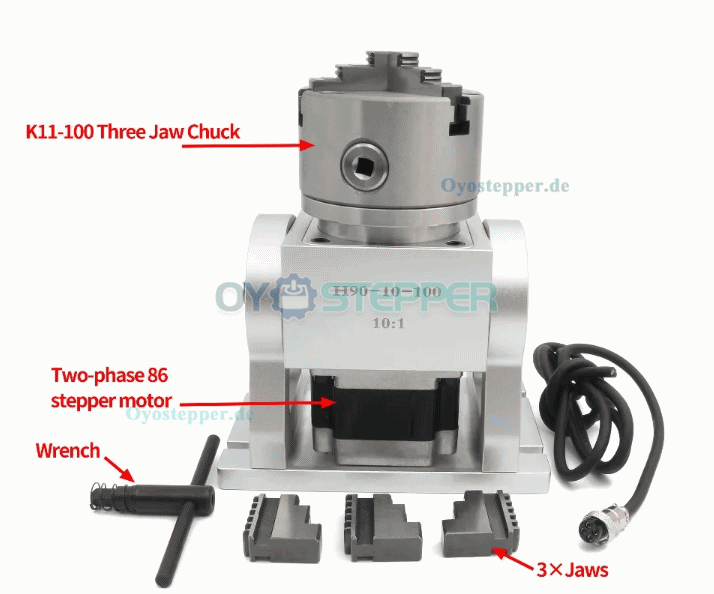

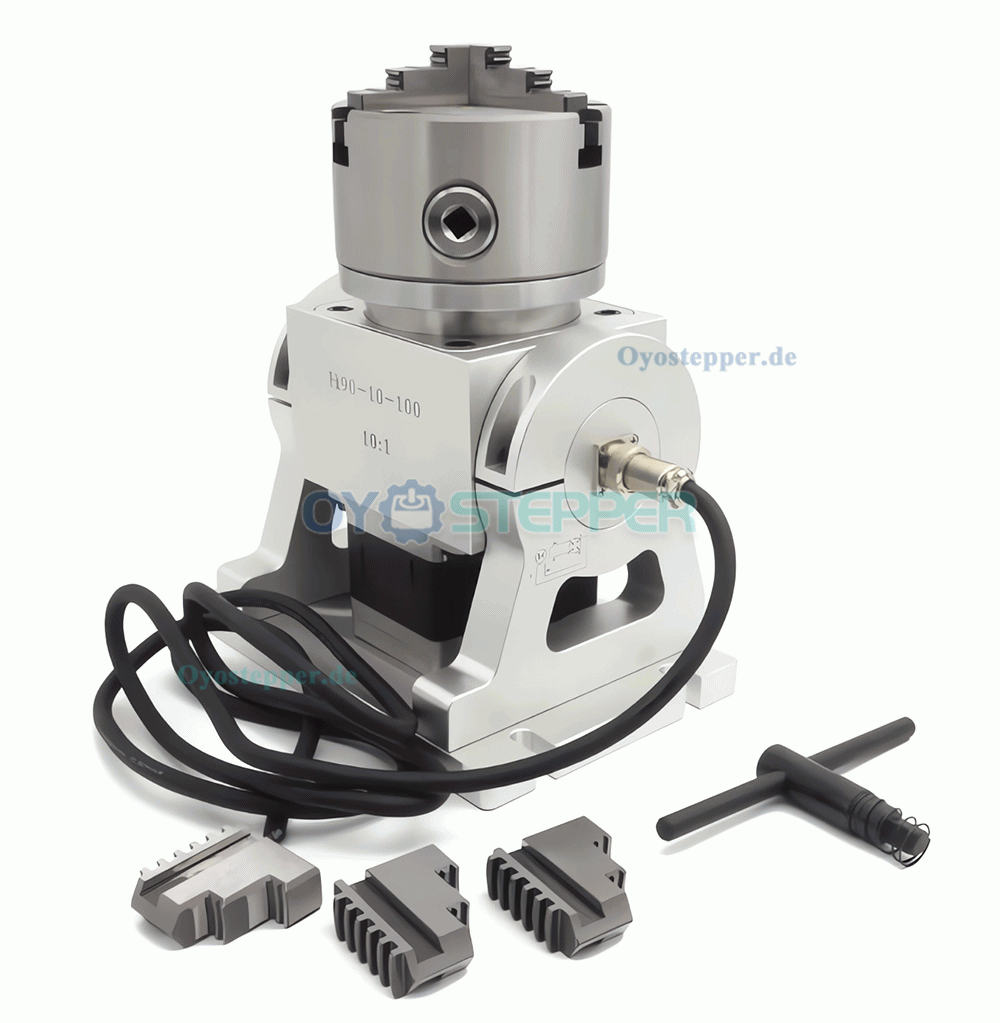

Lieferumfang:

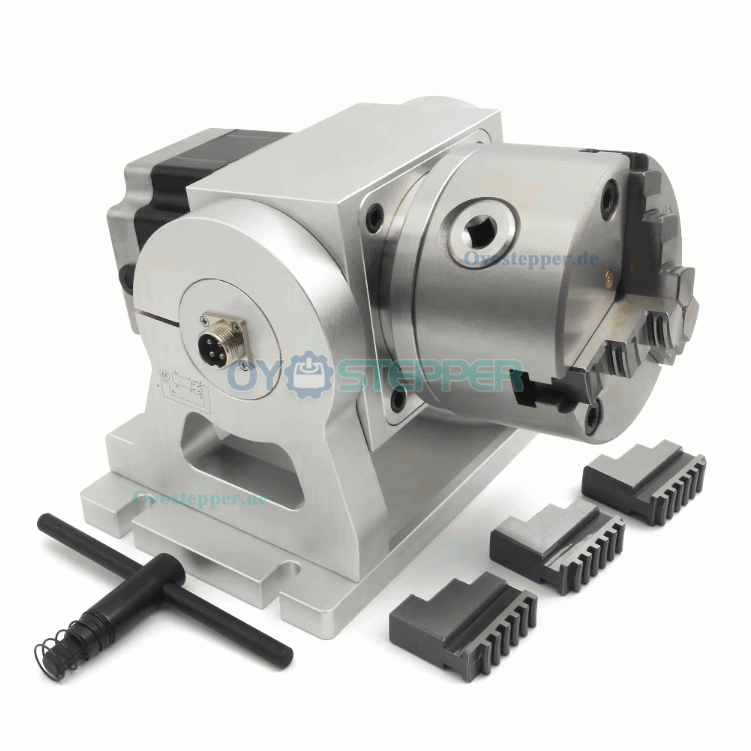

1× Vierte CNC-Drehachse mit verstellbarem Neigungswinkel

1× Futterschlüssel

3× Spannbacken

1× Anschlusskabel
