K11-65 CNC Drehachse als 4. Achse mit 65mm Dreibackenfutter Schrittmotor und Reitstock für CNC Fräsmaschinen

K11-65 CNC Drehachse als 4. Achse mit 65mm Dreibackenfutter Schrittmotor und Reitstock für CNC Fräsmaschinen

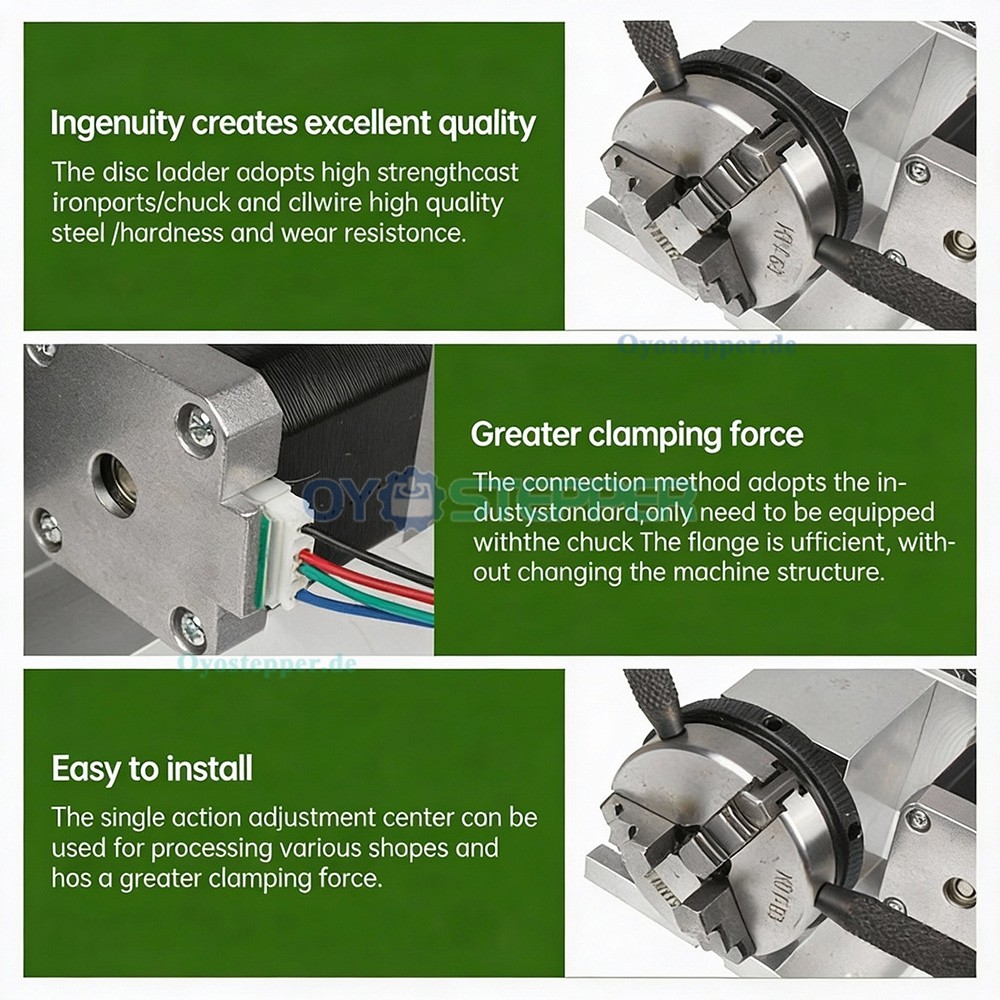

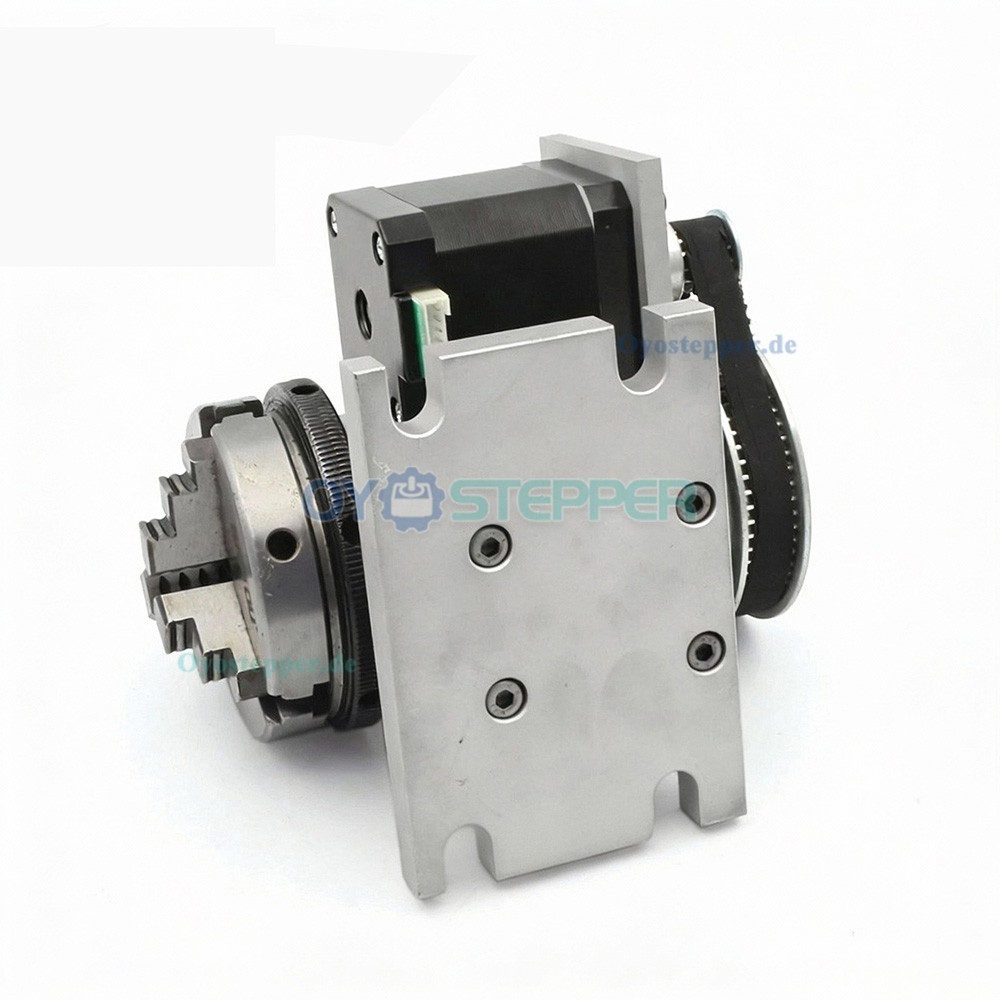

Eine 4-Achs-Drehvorrichtung für CNC-Fräsmaschinen, bestehend aus einem Drehtisch mit integriertem 3-Backen-Spannfutter, Schrittmotor und passendem Reitstock. Ausgelegt für Indexier- und Drehbearbeitungsvorgänge an zylindrischen Werkstücken.

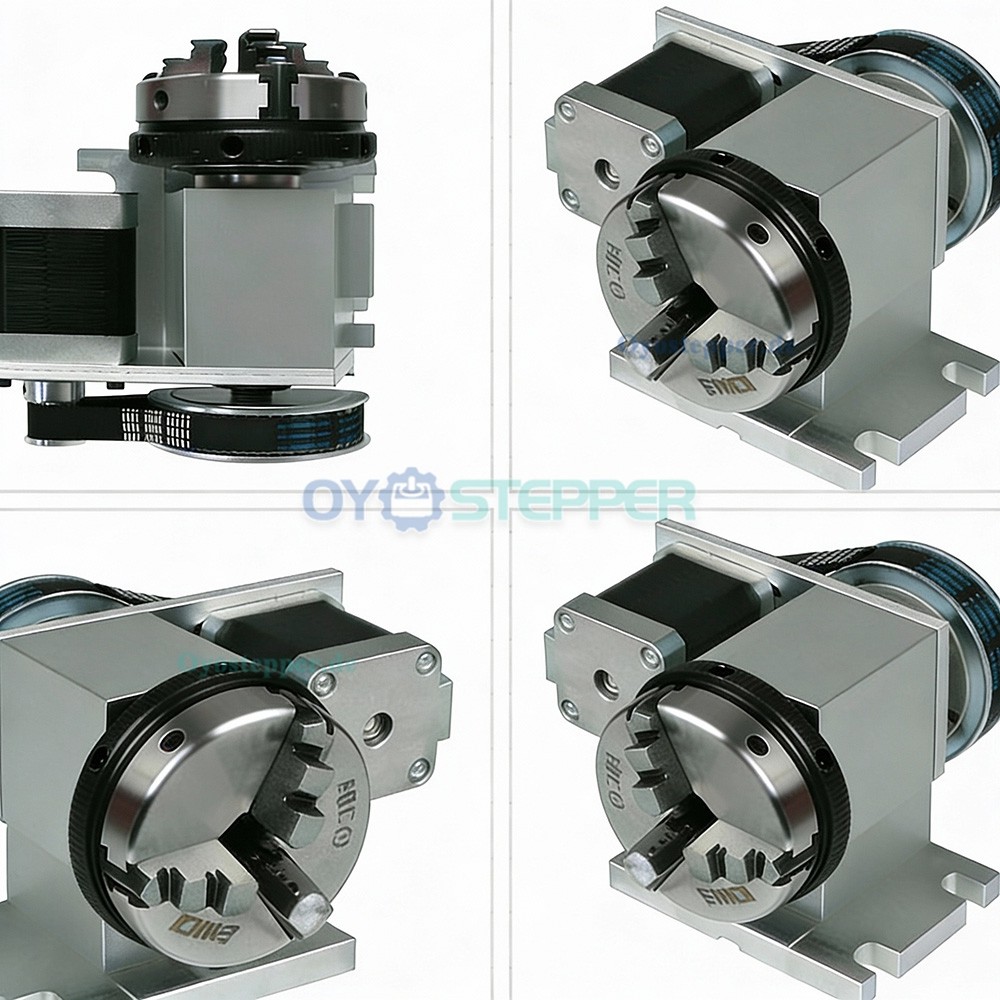

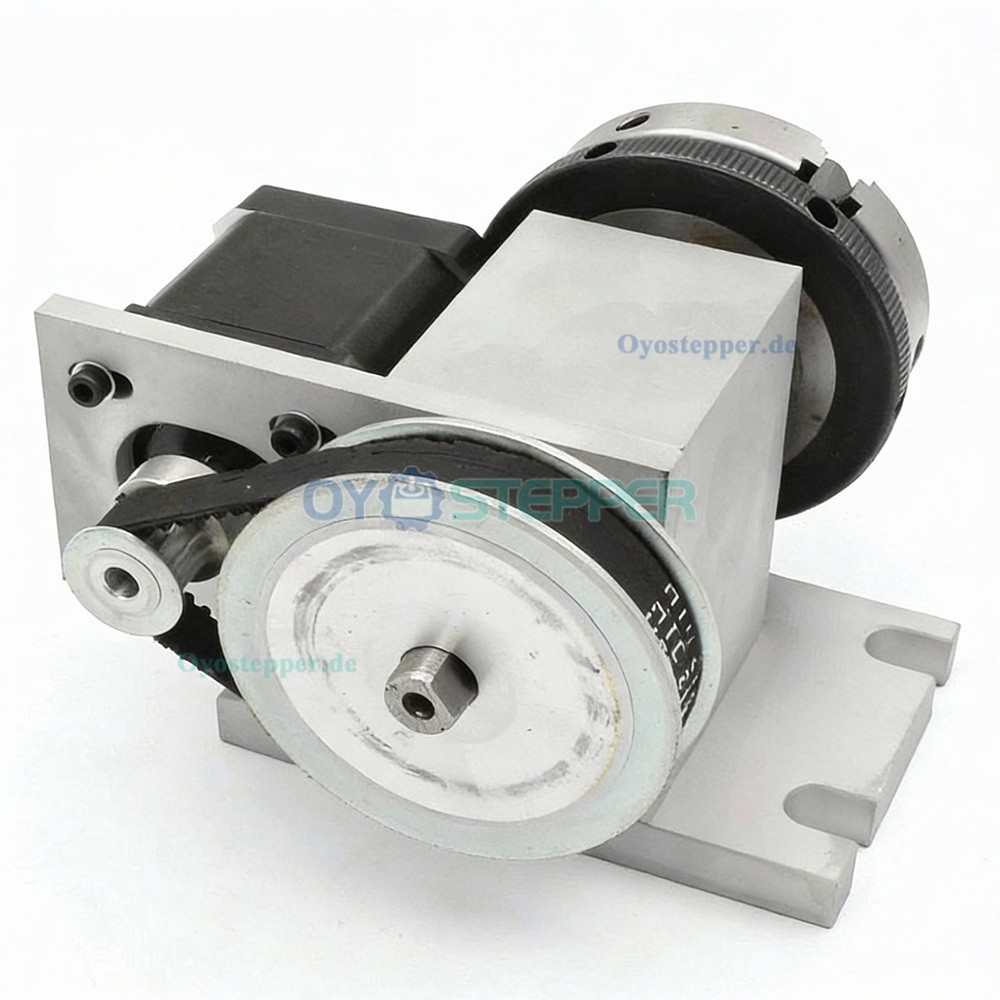

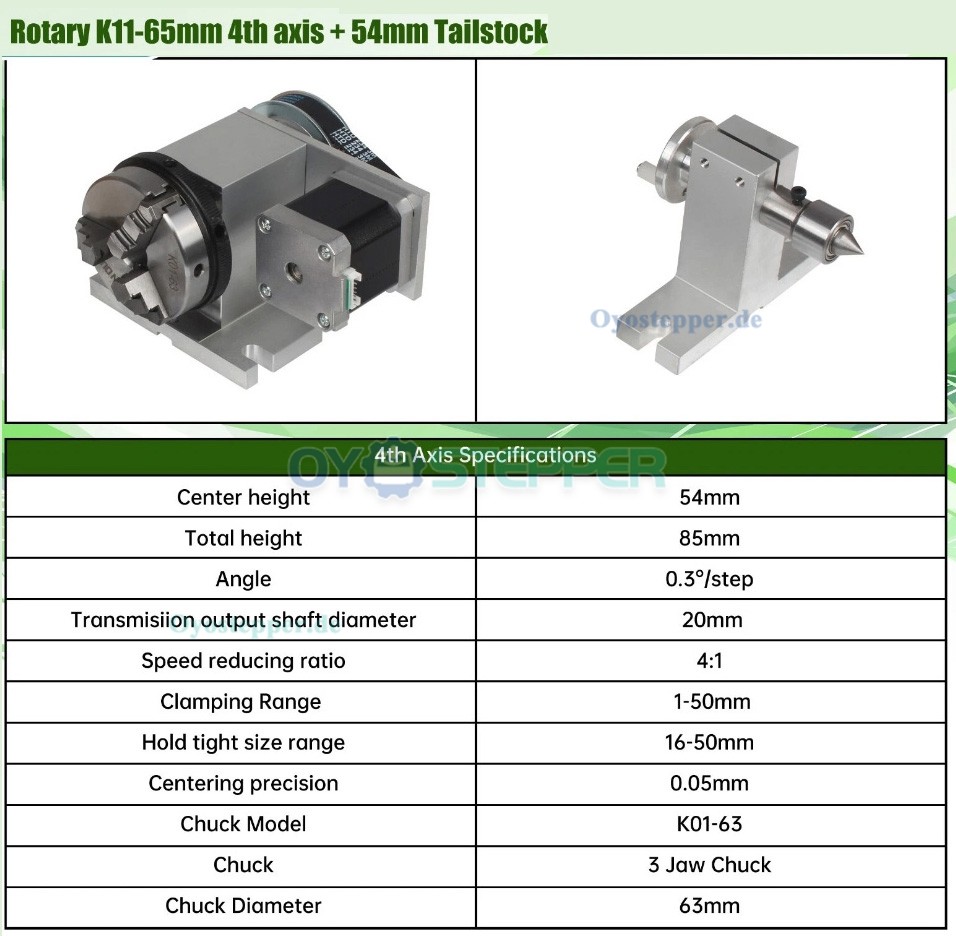

Spezifikationen Drehtisch (4. Achse):

Modell: K11-65 mm

Untersetzungsverhältnis: 4:1

Schrittwinkel: 0,3°/Schritt

Abtriebswellendurchmesser: 20 mm

Spitzenhöhe: 54 mm

Gesamthöhe: 85 mm

Inkl. NEMA 17 Schrittmotor;

Spezifikation 3-Backen-Spannfutter:

Modell: K01-63 / Durchmesser: 63 mm

Innenspannbereich: 1–50 mm

Außenspannbereich: 16–50 mm

Zentriergenauigkeit: 0,05 mm

Spezifikation Schrittmotor:

Typ: 2-phasig, NEMA 17

Haltemoment: 45 N·cm (64 oz·in)

Nennstrom: 1,7 A

Schrittwinkel: 1,8°

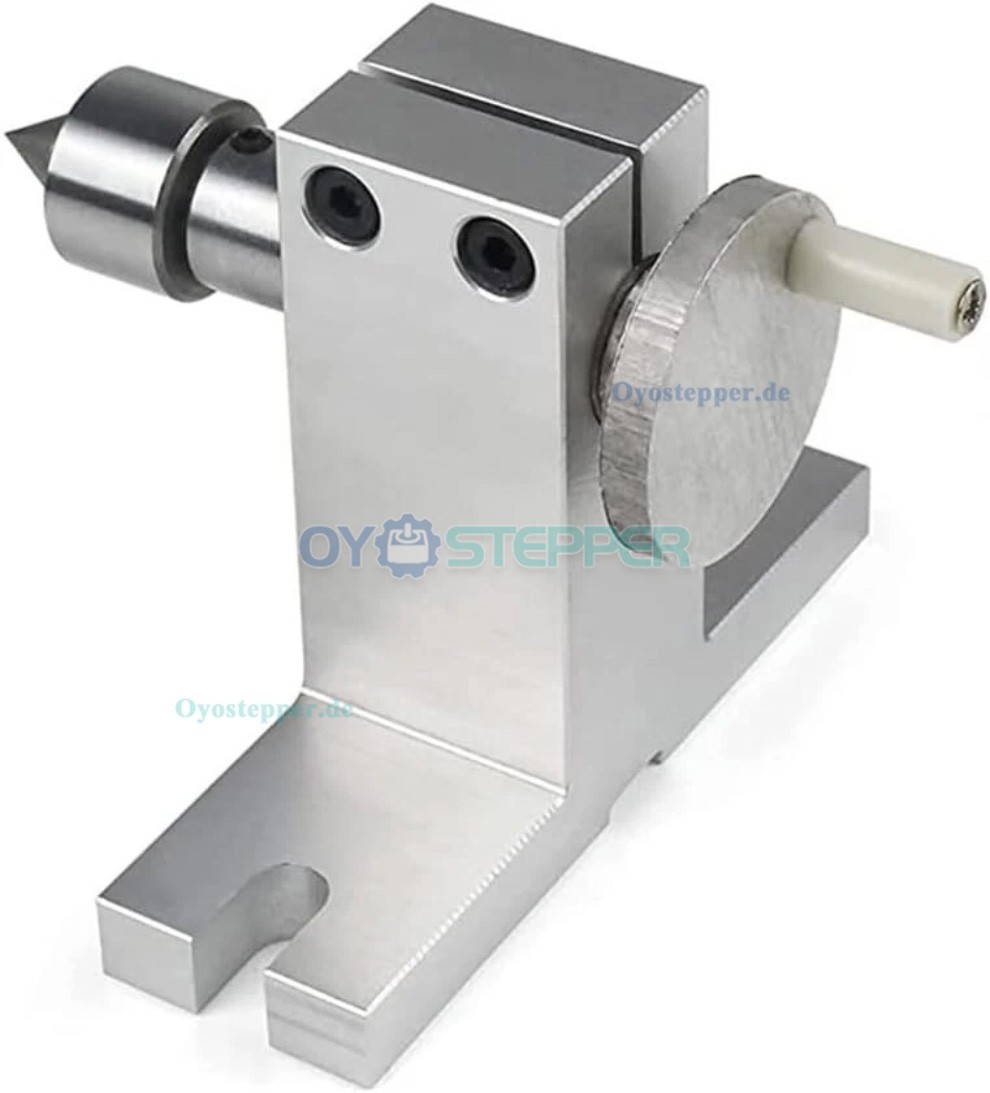

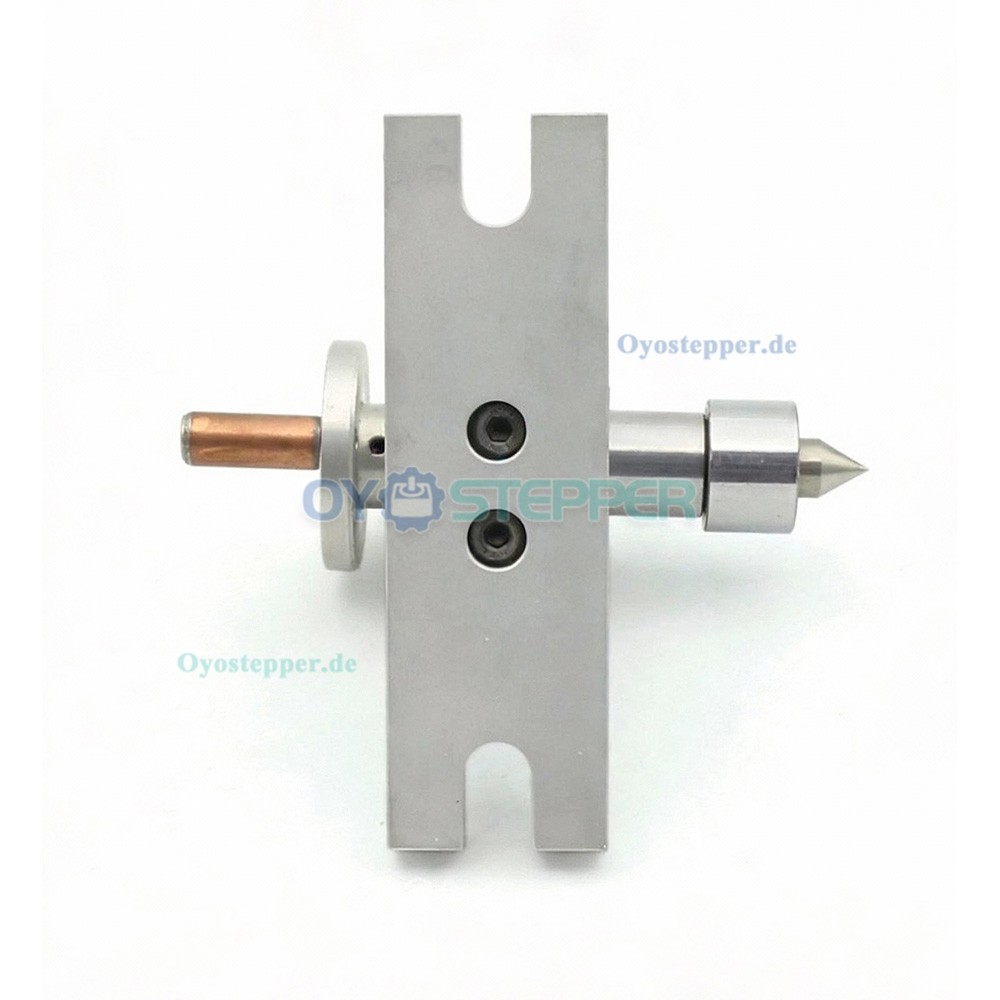

Spezifikation Reitstock:

Spitzenhöhe: 54 mm

Mitlaufende Spitze

Teleskophub: 30 mm

Inklusive axialem Verriegelungsschlüssel;

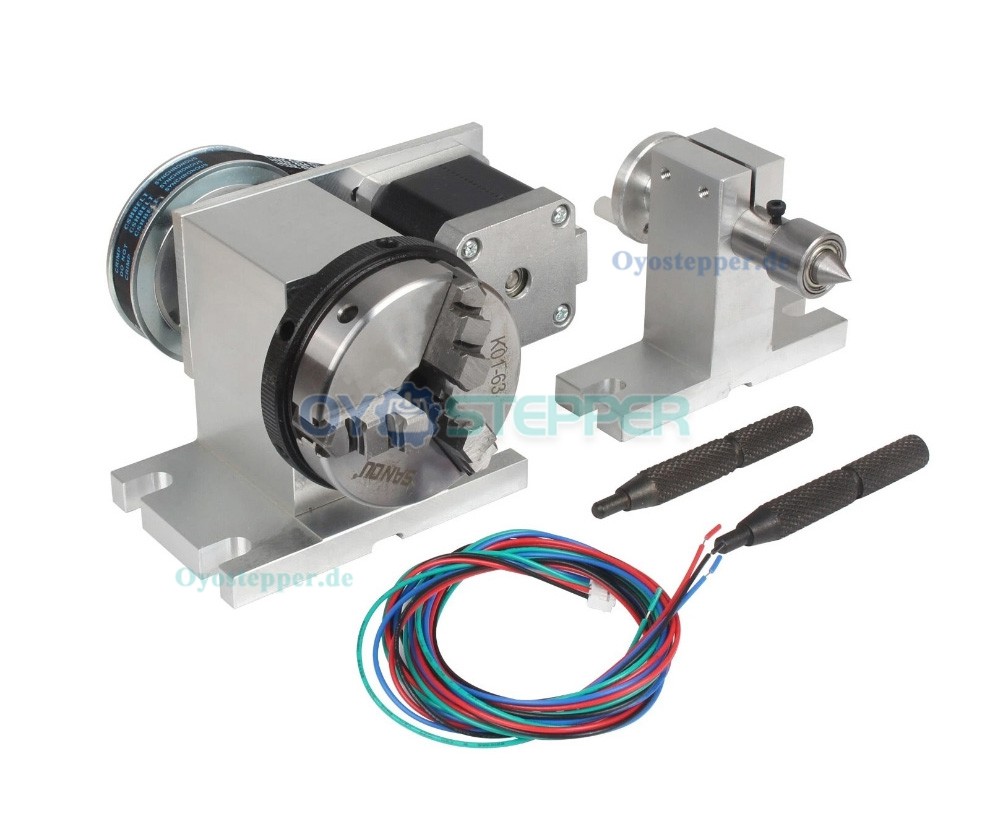

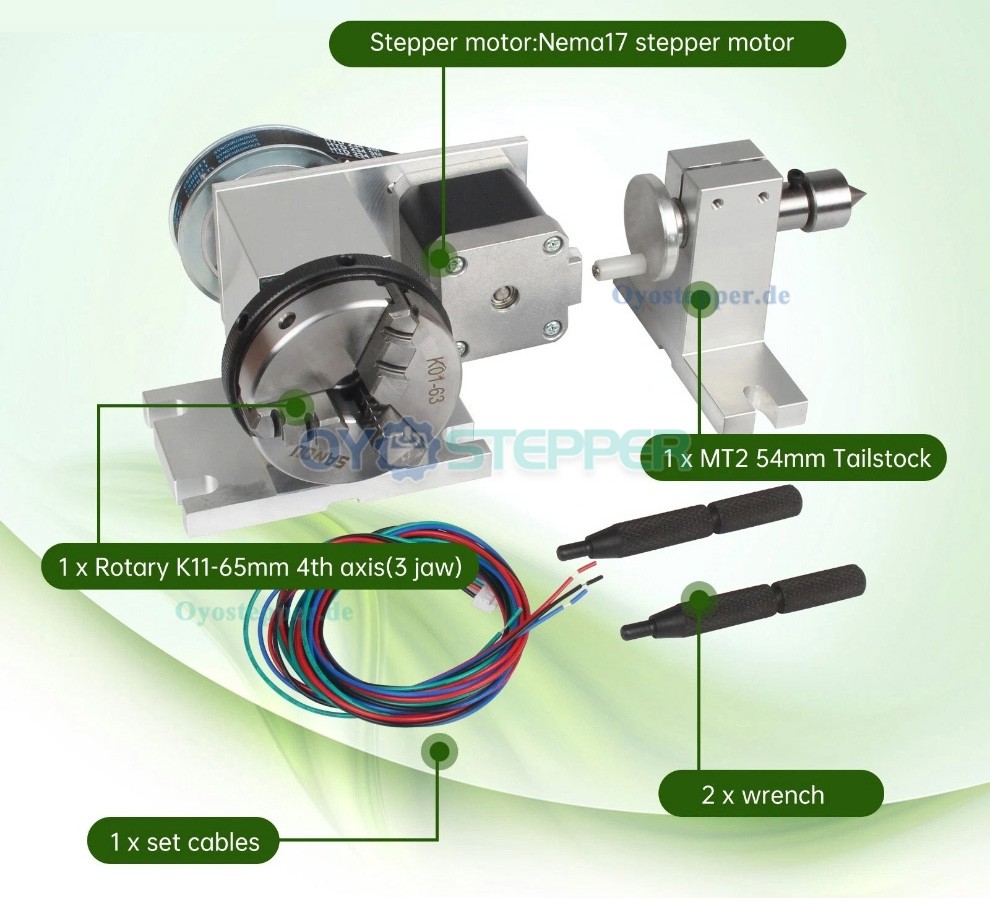

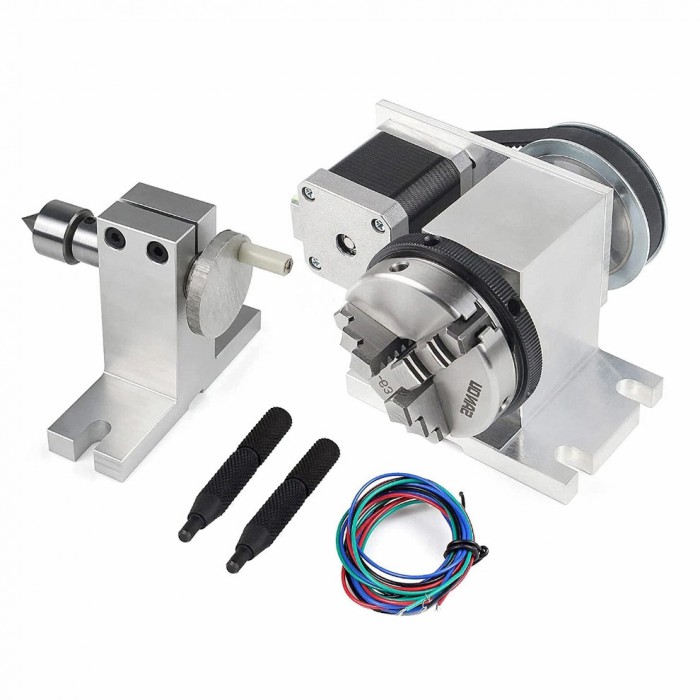

Lieferumfang:

1 × Drehtisch (mit montiertem 3-Backen-Spannfutter und Motor);

1 × Reitstock

2 × Schraubenschlüssel

1 × Kabelsatz
