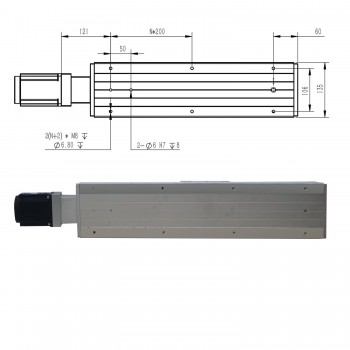

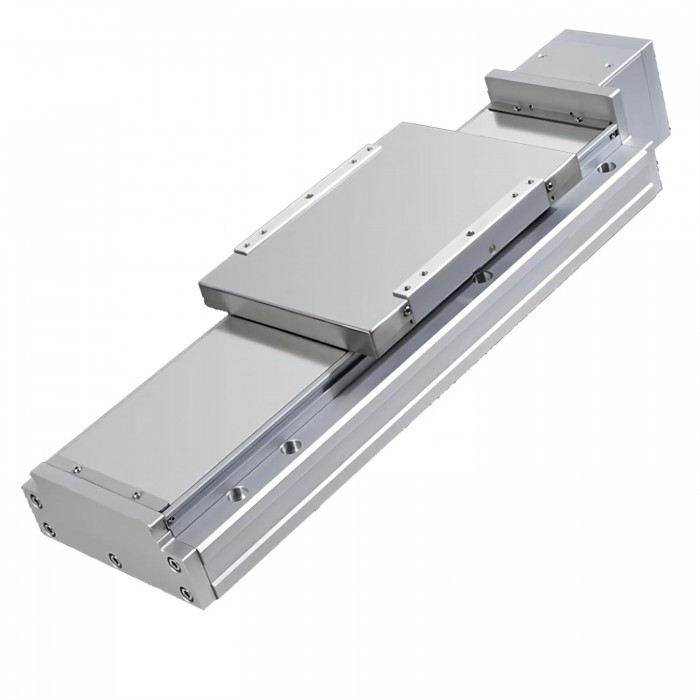

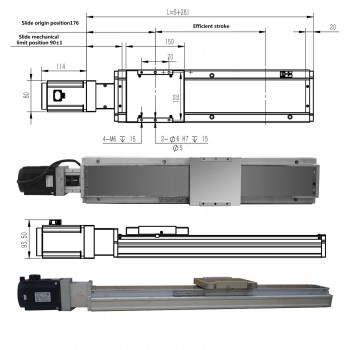

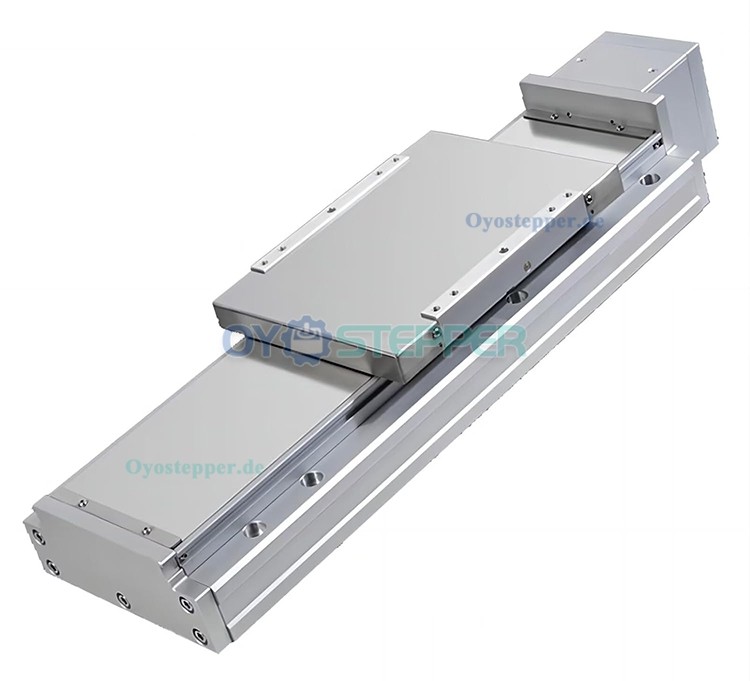

Doppelschienen-Linearführung mit Schlitten Linearführungsantrieb FCH140 50–1250mm mit 1000W Servomotor

Doppelschienen-Linearführung mit Schlitten Linearführungsantrieb FCH140 50–1250mm mit 1000W Servomotor

Eigenschaften:
Linearmodul mit 1000W Servomotor – bietet ausreichend Antriebskraft und unterstützt eine einfache Steuerung über entsprechende Steuereinheiten. Der Verfahrweg der Lineareinheit beträgt je nach Ausführung 50 mm bis 1250 mm.

Die Positioniergenauigkeit liegt bei ±0,01 mm. Die Gewindesteigung wurde auf das 2,4-Fache erhöht – im Vergleich zur marktüblichen Ausführung entspricht dies etwa dem Doppelten.

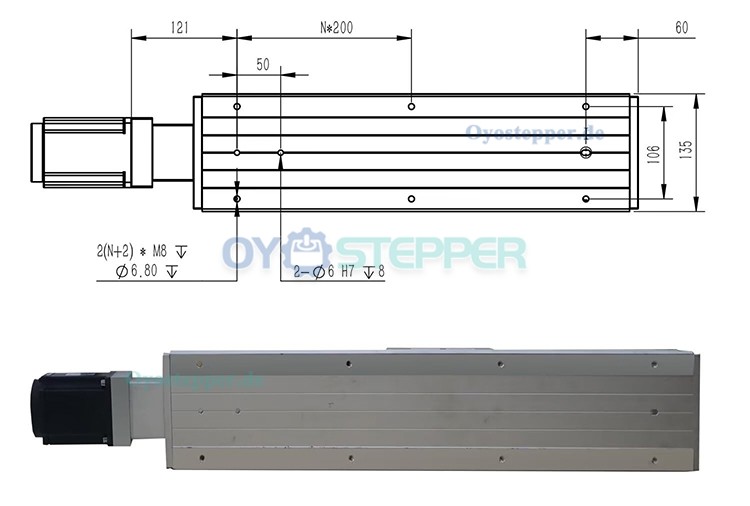

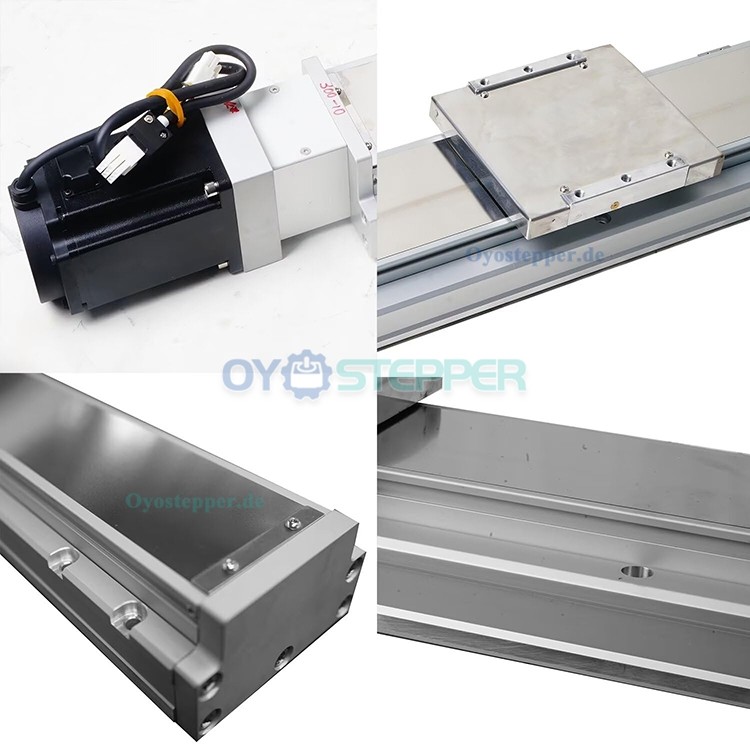

Die Einheit verwendet ein integriertes Doppelschienen-Design mit eingeschliffener Laufbahnführung, was zu einem gleichmäßigen Betrieb beiträgt. Das Gehäuse ist in einem Stück gefertigt, was zur strukturellen Stabilität beiträgt. Dadurch wird die Systembelastbarkeit verbessert.

Durch die vollständig aus Aluminium bestehende Struktur in Kombination mit einer G1610-Kugelumlaufspindel und Stahlbandführung wird die mechanische Festigkeit unterstützt. Die maximale Tragfähigkeit liegt horizontal bei 120 kg und vertikal bei 80 kg (modellabhängig).


Anwendung:
Linearmodul für Querverschiebungen, geeignet für den Einsatz in Produktionssystemen, Prüfgeräten, optischen Laboreinrichtungen, präzisen Messaufgaben, feinfühliger Verstellung sowie bei Positionierungs- und Bewegungsaufgaben in mechanischen Anwendungen.

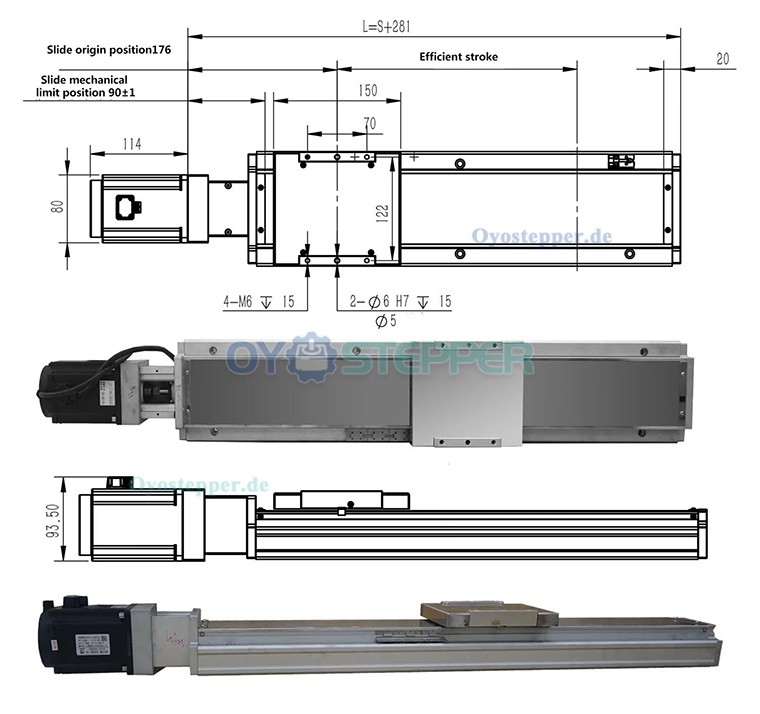

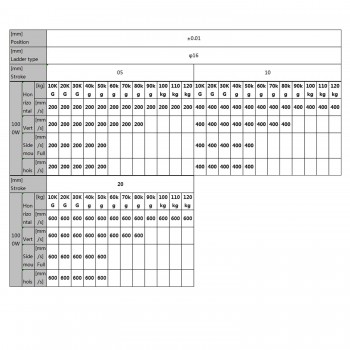

Technische Daten – Modell FCH140 (Standard mit Servomotor):

Kugelgewindetrieb: G1610

Positioniergenauigkeit: ±0,01 mm

Effektiver Hub: 50–1250 mm

Horizontale Traglast: 120 kg

Vertikale Traglast: 80 kg

Seitliche Traglast: 50 kg

Hubbelastung: 50 kg

Geschwindigkeit horizontal: bis zu 400 mm/s

Geschwindigkeit vertikal: bis zu 400 mm/s

Geschwindigkeit seitlich: bis zu 400 mm/s

Geschwindigkeit bei Hubbewegung: bis zu 400 mm/s

Geräuschentwicklung: < 65 dB

Lagertemperaturbereich: –15 °C bis +60 °C
