PGH60-Serie Planetengetriebe mit Schrägverzahnung 12:1 bis 100:1 für NEMA 23/24 Schrittmotor, 16mm Welle
PGH60-Serie Planetengetriebe mit Schrägverzahnung 12:1 bis 100:1 für NEMA 23/24 Schrittmotor, 16mm Welle

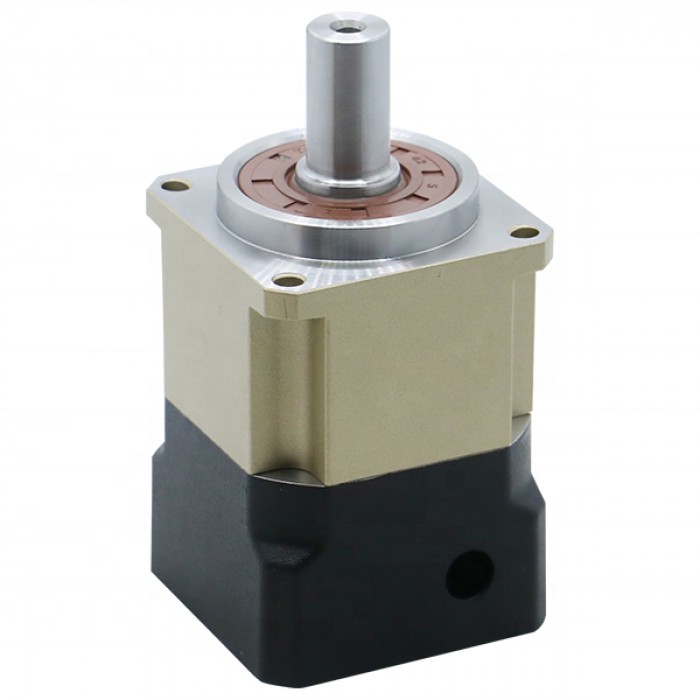

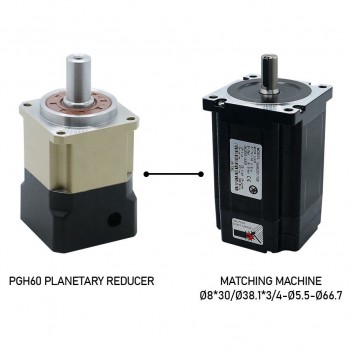

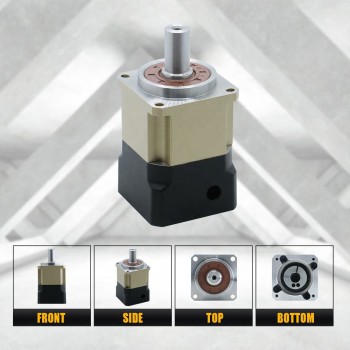

Das Planetengetriebe der Serie PGH60 mit Schrägverzahnung ist für NEMA 23 und NEMA 24 Schrittmotoren geeignet.
Es ist in Übersetzungsverhältnissen von 12:1 bis 100:1 erhältlich und verfügt über eine 16 mm Abtriebswelle. Die Ausführung ist für Anwendungen mit standardisiertem Wellendurchmesser vorgesehen.
Getriebe-Spezifikationen:
Hersteller-Teilenummer: PGH60-L2SW

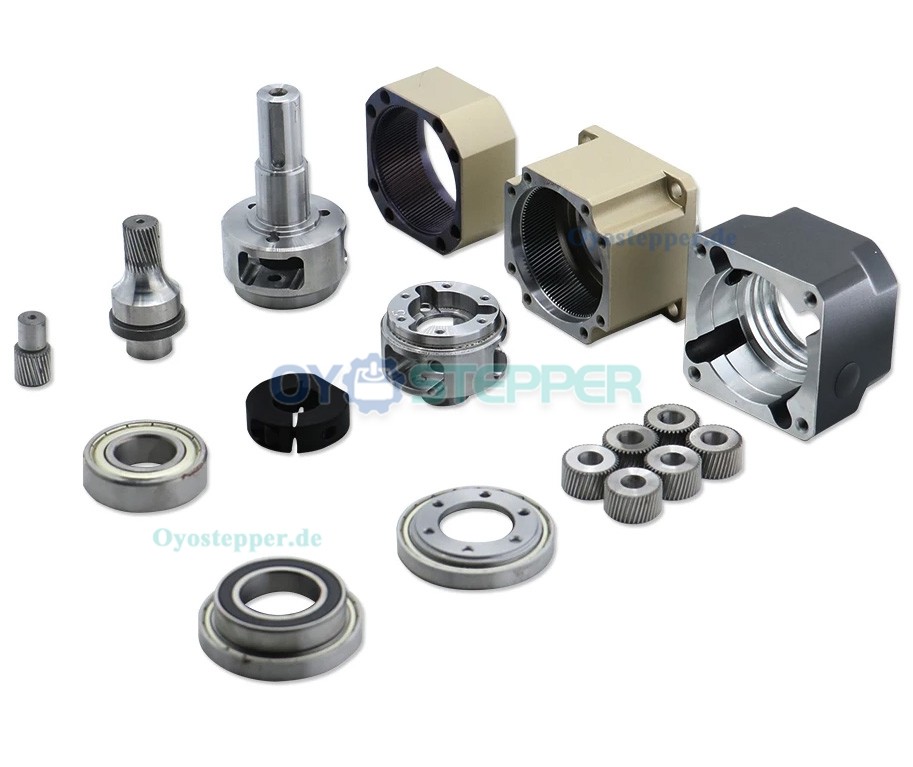

Getriebetyp: Schrägverzahntes Planetengetriebe
Wirkungsgrad: 98 %
Rückspiel im Leerlauf: ≤ 8 Bogenminuten
Übersetzungsverhältnisse: 12 / 15 / 20 / 25 / 30 / 40 / 50 / 70 / 100
Nennausgangsdrehmoment (Nm): 53 / 53 / 55 / 54 / 54 / 54 / 55 / 54 / 44 / 37
Massenträgheitsmoment (kg·cm²): 0,17 / 0,17 / 0,17 / 0,17 / 0,14 / 0,14 / 0,14 / 0,14 / 0,14 / 0,14
Nenn-Eingangsdrehzahl: 3000 min⁻¹
Maximale Eingangsdrehzahl: 6000 min⁻¹

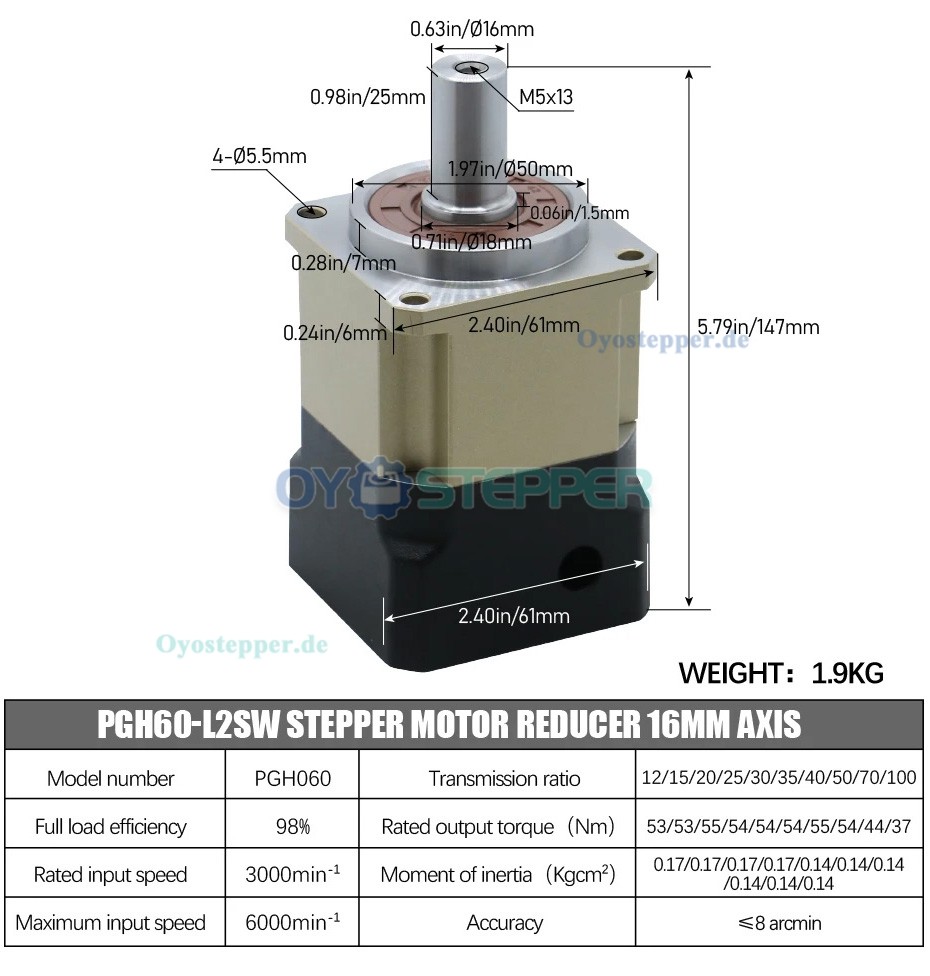

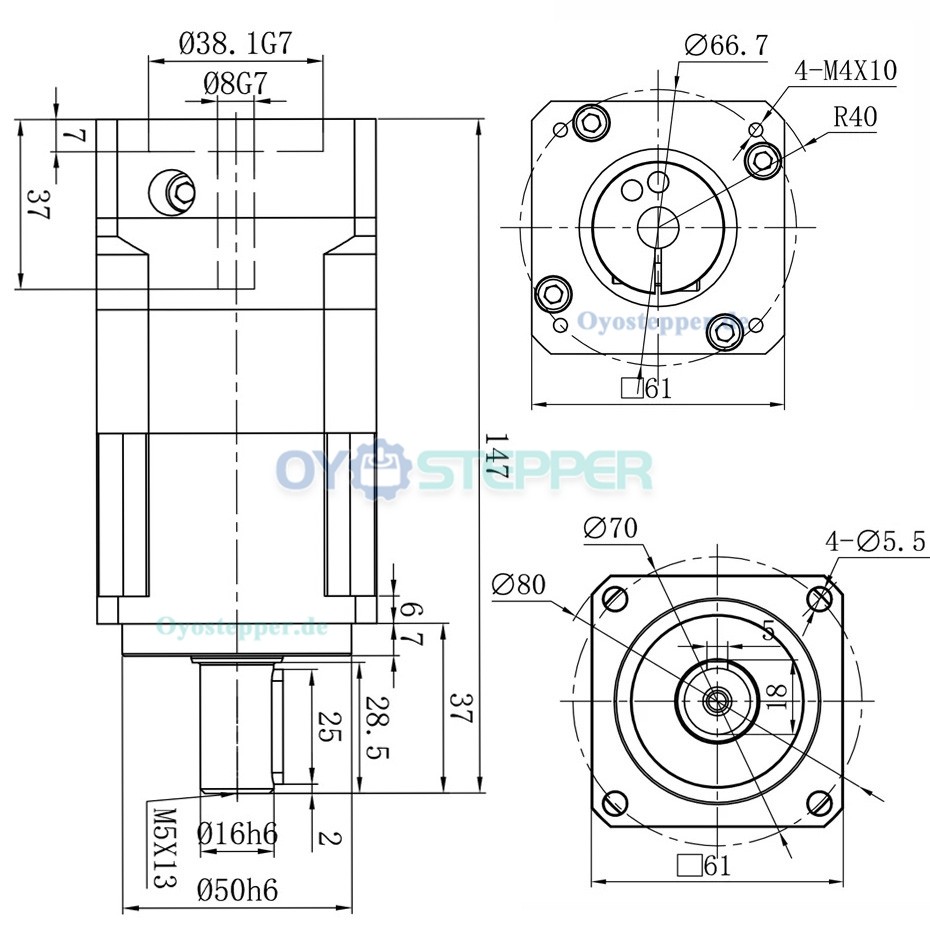

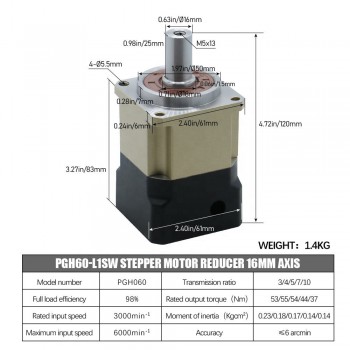

Mechanische Abmessungen:

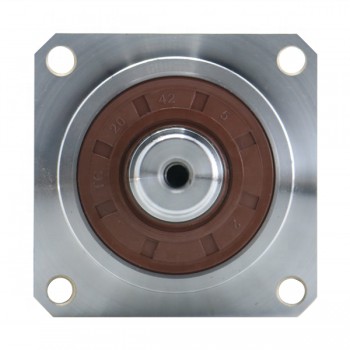

Flanschgröße: 61 × 61 mm
Getriebelänge: 110 mm
Abtriebswellentyp: Mit Passfeder
Abtriebswellendurchmesser: Φ16 mm
Abtriebswellenlänge: 28,5 mm
Eingabewellendurchmesser: Φ8 mm
Eingabewellenlänge: 37 mm

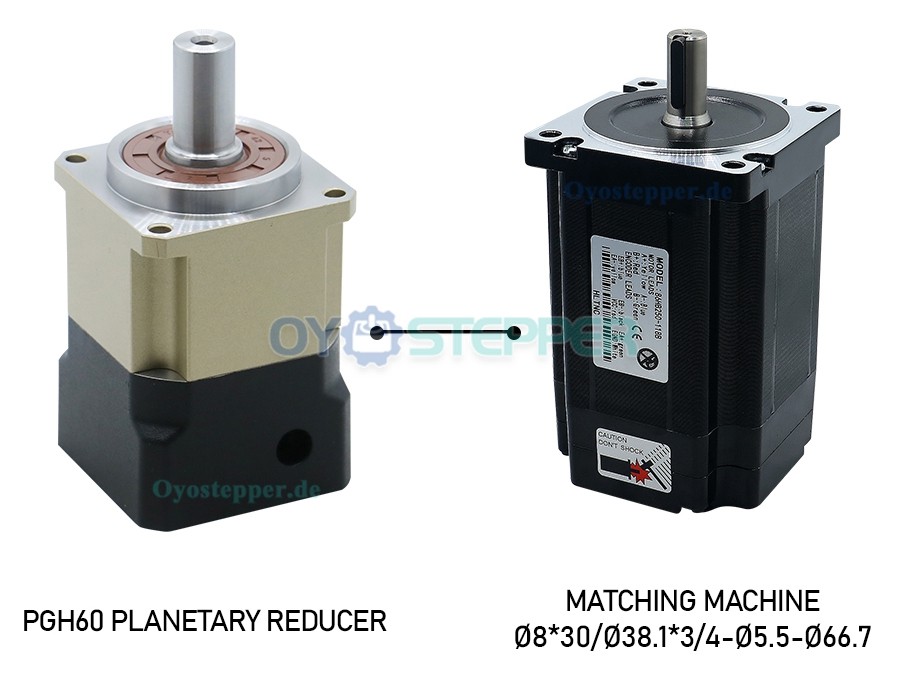

| Physikalische Spezifikation | |
|---|---|
| Übersetzungsverhältnis | 12:1 / 15:1 / 20:1 / 25:1 / 30:1 / 40:1 / 50:1 / 70:1 / 100:1 |
| Passend für Motor | Nema 23 / Nema 24 |
| Rahmengröße(mm) | 61 x 61 |
| Länge des Getriebes(mm) | 110 |
| Durchmesser der Eingangswelle(mm) | 8 |
| Länge der Eingangswelle(mm) | 37 |
| Durchmesser der Abtriebswelle(mm) | 16 |
| Länge der Abtriebswelle(mm) | 28.5 |
| Getriebetyp | Schrägverzahntes Planetengetriebe |
| Zahnspiel bei Nulllast | <=8 Bogenminuten |
| Abtriebswellentyp | Passfederwelle |
| Produktreihe | PGH60-Serie |
