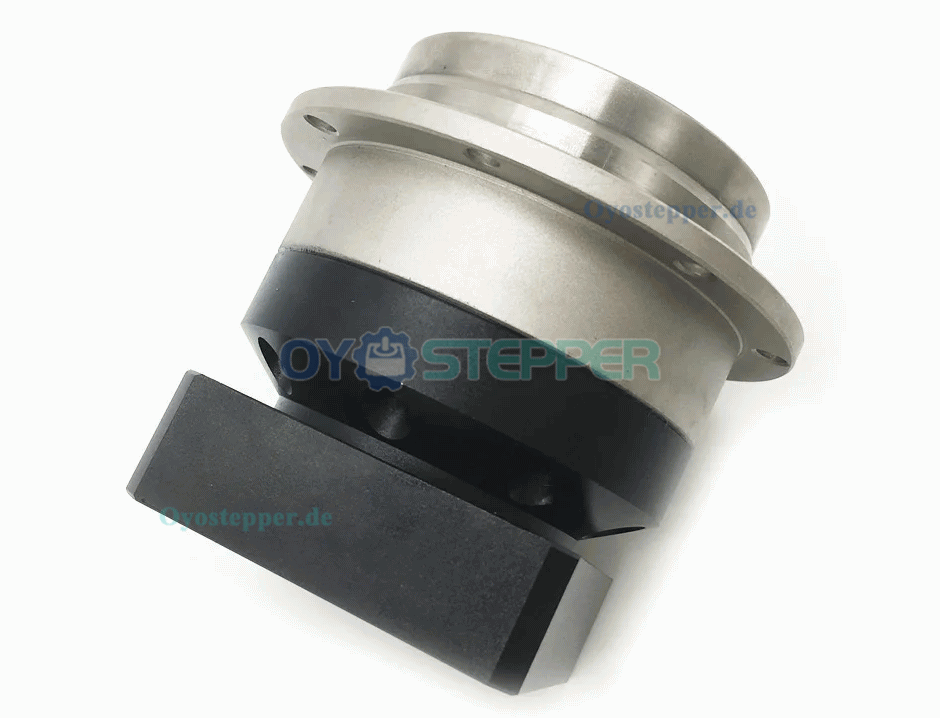

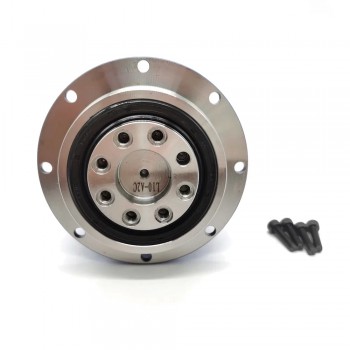

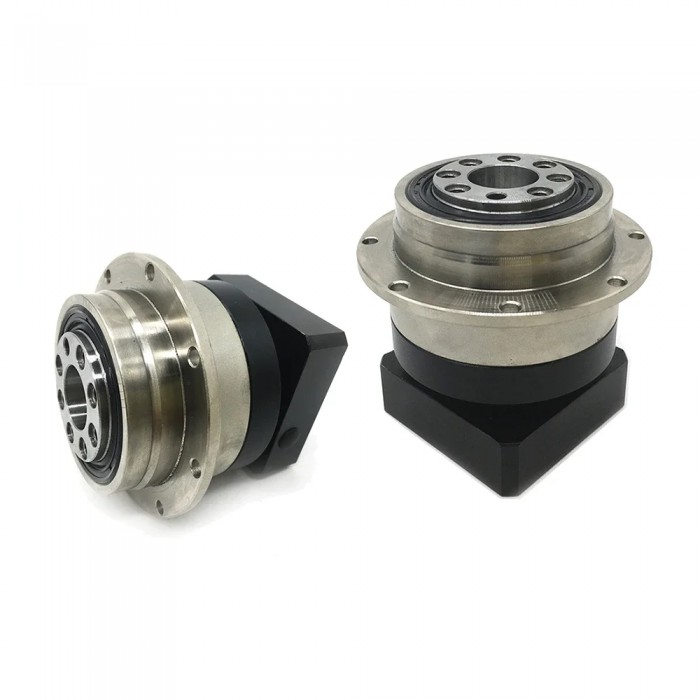

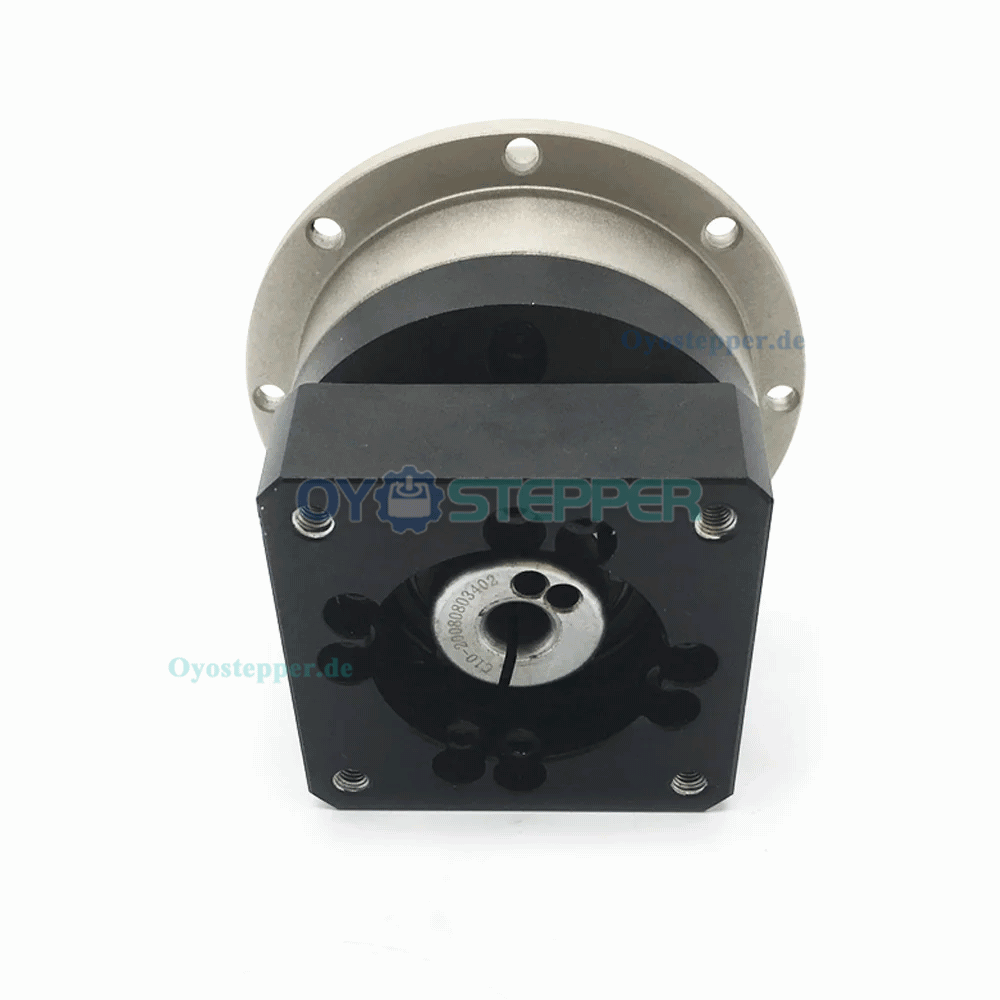

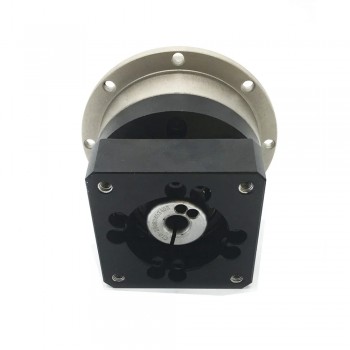

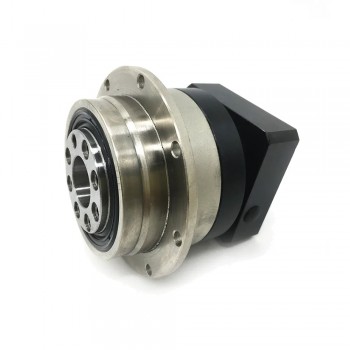

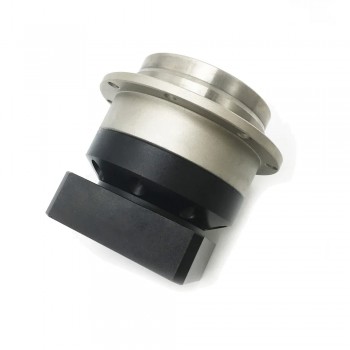

PLX090-Serie Schrägverzahntes Planetengetriebe für NEMA 34 (86mm) Schrittmotor / 90mm Servomotor
PLX090-Serie Schrägverzahntes Planetengetriebe für NEMA 34 (86mm) Schrittmotor / 90mm Servomotor

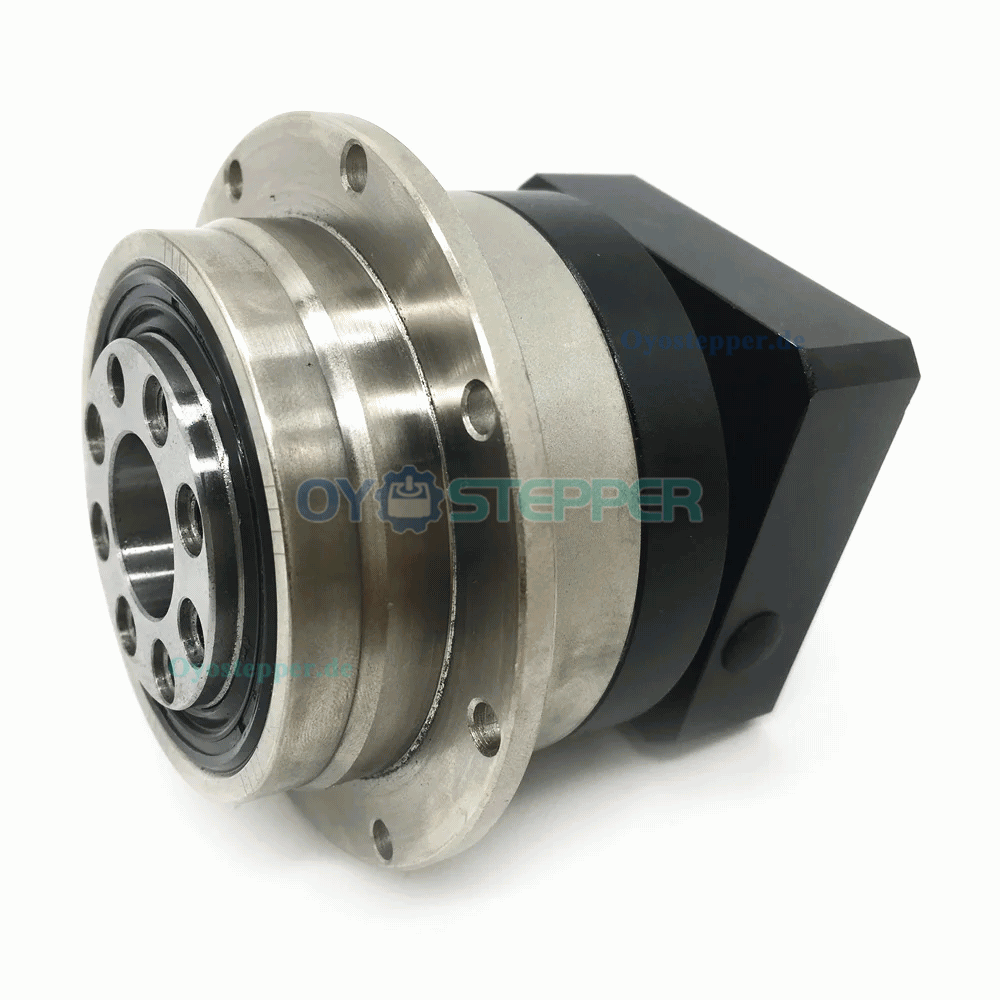

Eigenschaften:
Die spezielle runde Flanschausgangsform ermöglicht flexible Montagemöglichkeiten.
Kompakte Bauweise mit geringer Gehäuselänge, geeignet für Anwendungen mit begrenztem Einbauraum.
Geringes Umkehrspiel, unterstützt präzises Positionieren.
Planetenradträger in Käfigbauweise mit beidseitiger Lagerung – ausgelegt für den Betrieb mit häufiger Drehrichtungsänderung.
Der Drehteller ist mit einem Kegelrollenlager ausgestattet, geeignet für Anwendungen mit höheren Lastanforderungen.
Spezifikationen:
Verwendung: Ventilator, Haushaltsgerät.
Modellnummer: PLX090
Konstruktion: Schrägverzahnt
Typ: Servomotor
Schutzfunktion: Tropfwassergeschützt
Kommutierung: Brush
Effizienz: IE 1
Ausgangsleistung: 97%
Zertifizierung: CE
Eingangswelle: 12.7/16/19mm
Maximale Radialkraft: 4100N
Max. Axialkraft: 1025N
Maximale Eingangsdrehzahl: 6000rpm
Nenn-Eingangsdrehzahl: 3000rpm
Übertragungseffizienz: L1≥ 95% L2≥90%

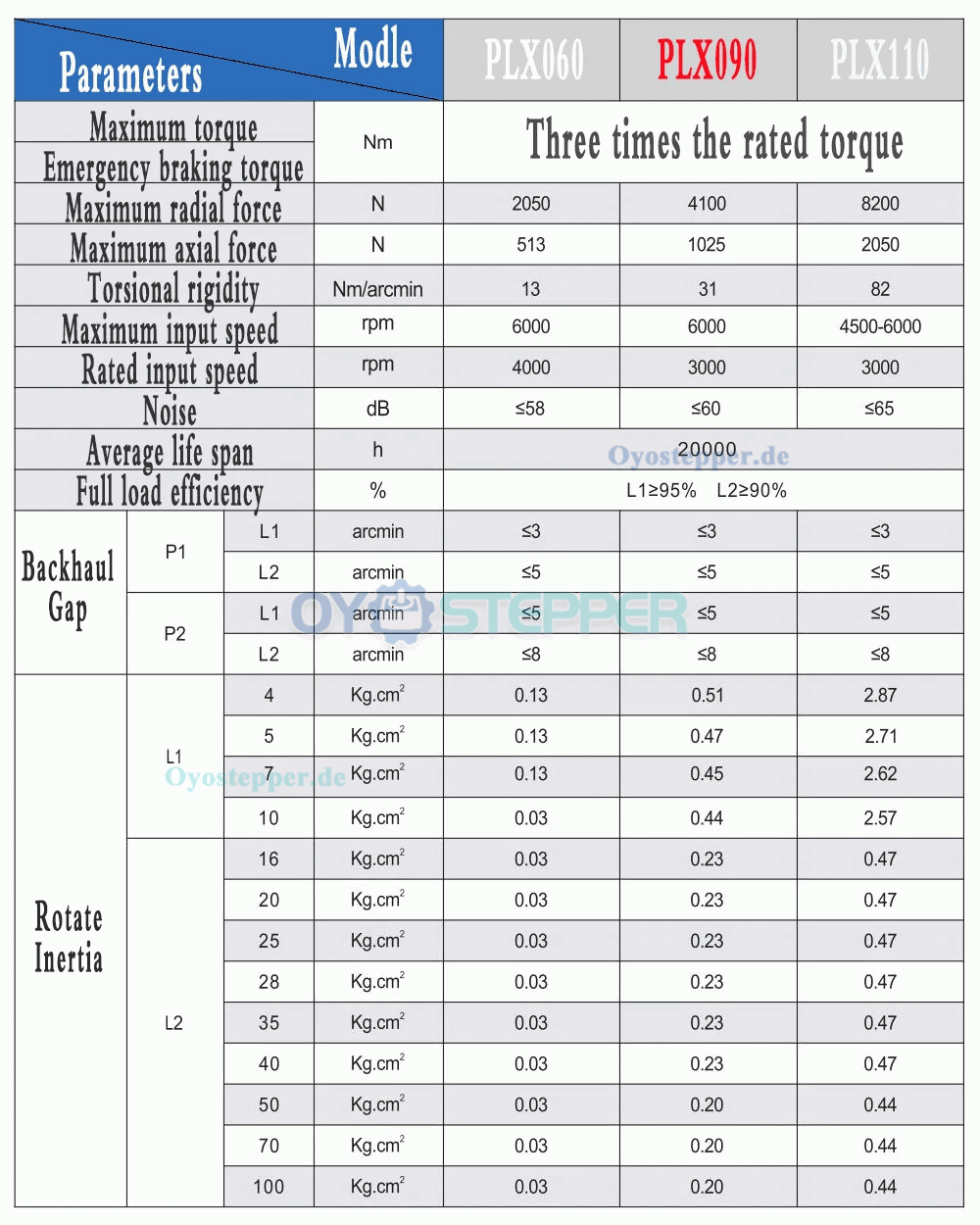

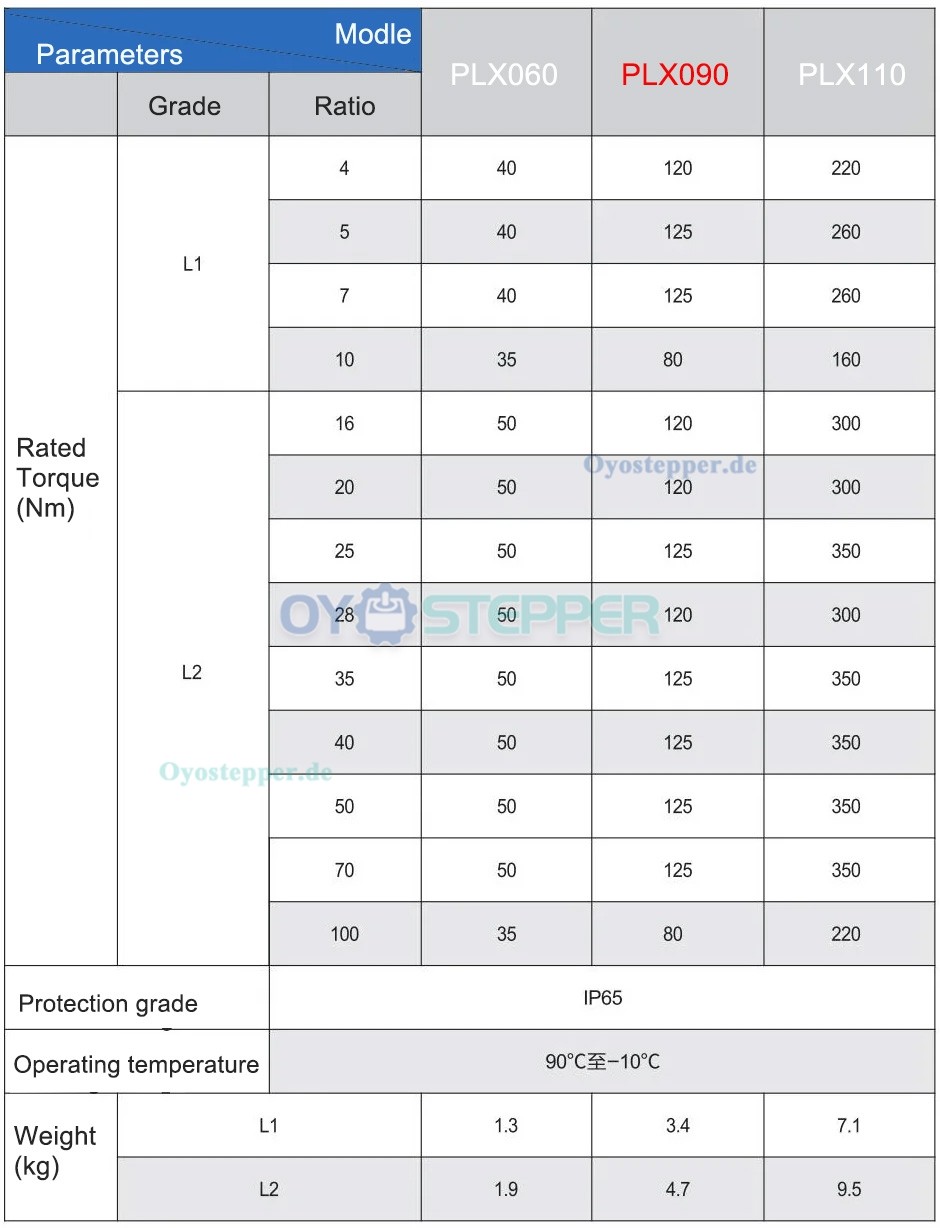

Parameter:
Modell: PLX090
Eingangswelle: 12.7/16/19mm
Rückspielpräzision: Weniger als 5 Bogenminuten
Getriebeart: Schrägzahnrad
Max. Drehmoment:3 × Nenn-Drehmoment
Notbremsmoment:3 × Nenn-Drehmoment
Maximale Radialkraft: 4100N
Max. Axialkraft: 1025N
Maximale Eingangsdrehzahl: 6000rpm
Nenn-Eingangsdrehzahl: 3000rpm
Übertragungseffizienz: L1≥ 95% L2≥90%
Lärm: Weniger als 60dB
Schutzstufe:IP65

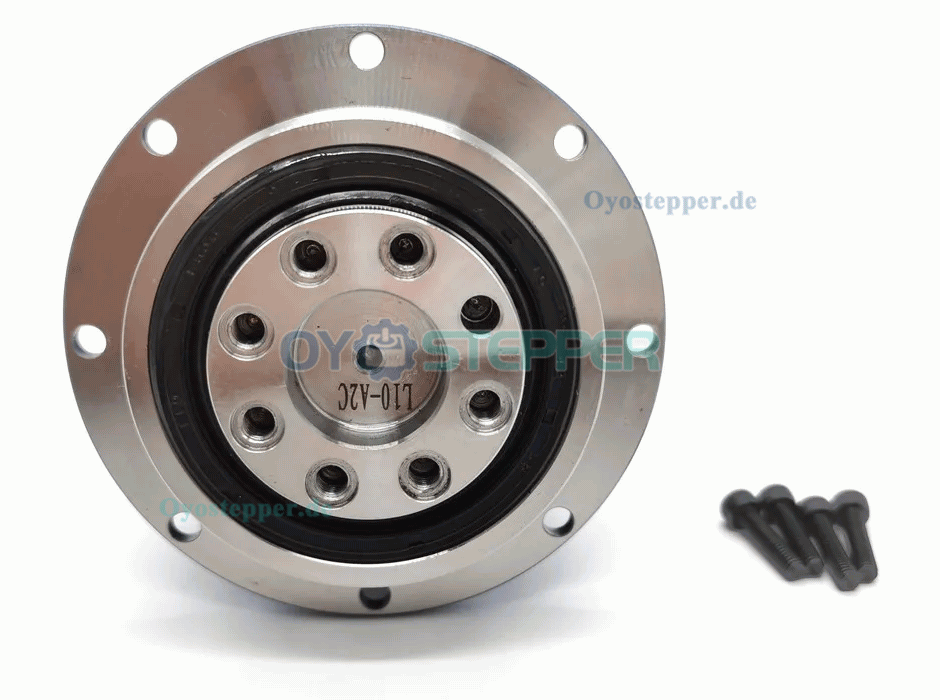

Lieferumfang:
1 Planetengetriebe
1 Schlüssel
4 Befestigungsschrauben

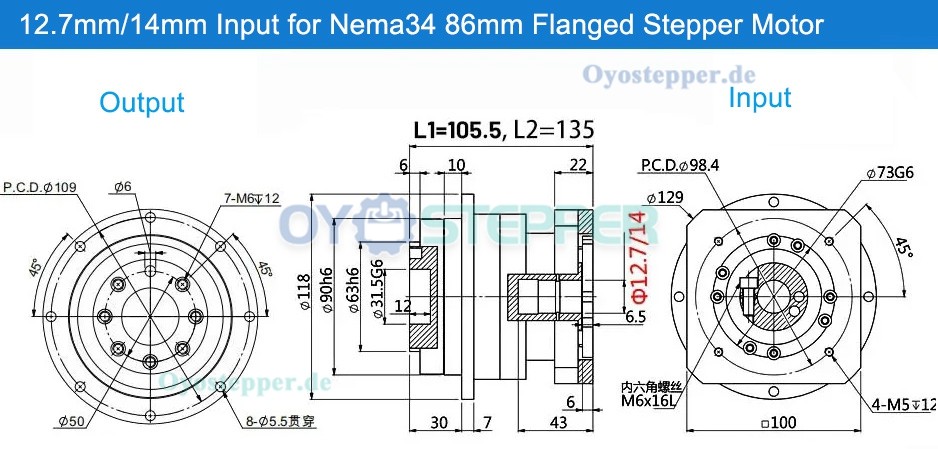

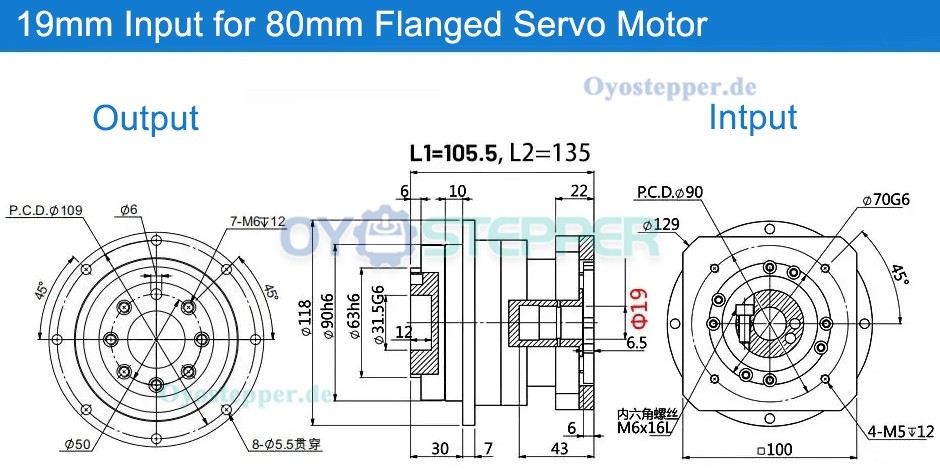

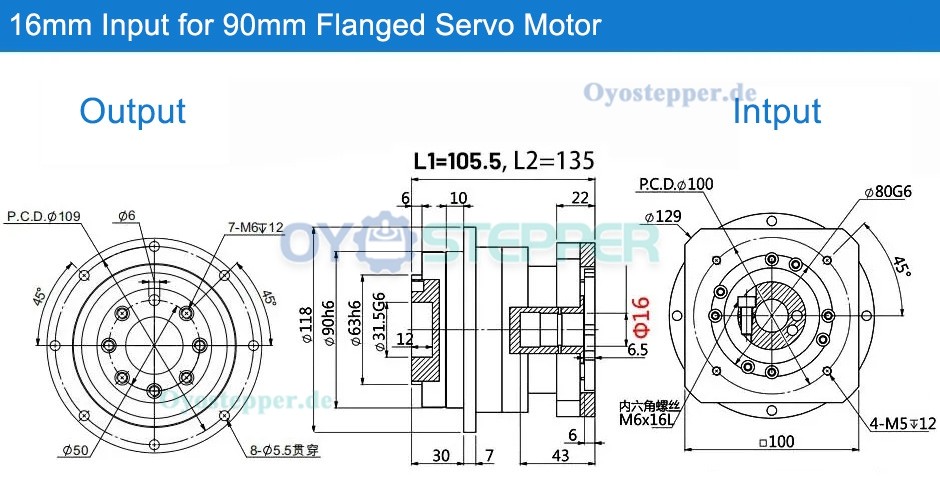

| Physikalische Spezifikation | |
|---|---|
| Rahmengröße(mm) | 90 x 90 |
| Länge des Getriebes(mm) | 105.5 / 135 |
| Durchmesser der Eingangswelle(mm) | 12.7 / 14 / 16 / 19 |
| Länge der Eingangswelle(mm) | 43 |
| Getriebetyp | Schrägverzahntes Planetengetriebe |

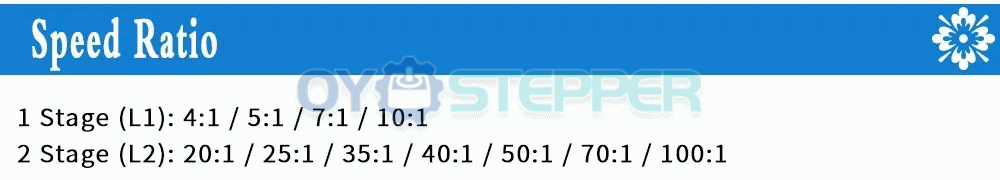

| Übersetzungsverhältnis | 4:1 / 5:1 / 7:1 / 10:1 / 20:1 / 35:1 / 40:1 / 50:1 / 70:1 / 100:1 |
| Abtriebswellentyp | Ausgangsbohrung |
| Durchmesser der Abtriebsbohrung(mm) | 31.5 |
| Passend für Motor | Nema 34 Schrittmotor / 80 Rahmen Servomotor / 90 Rahmen Servomotor |
