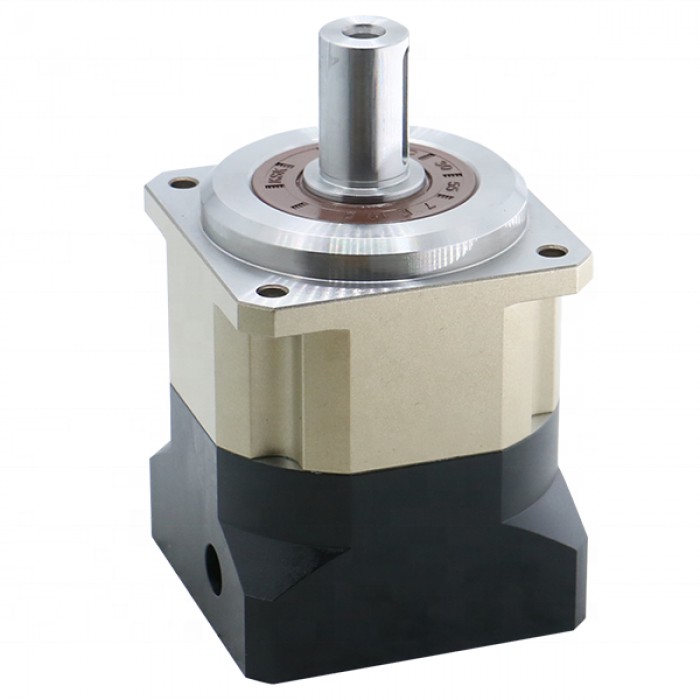

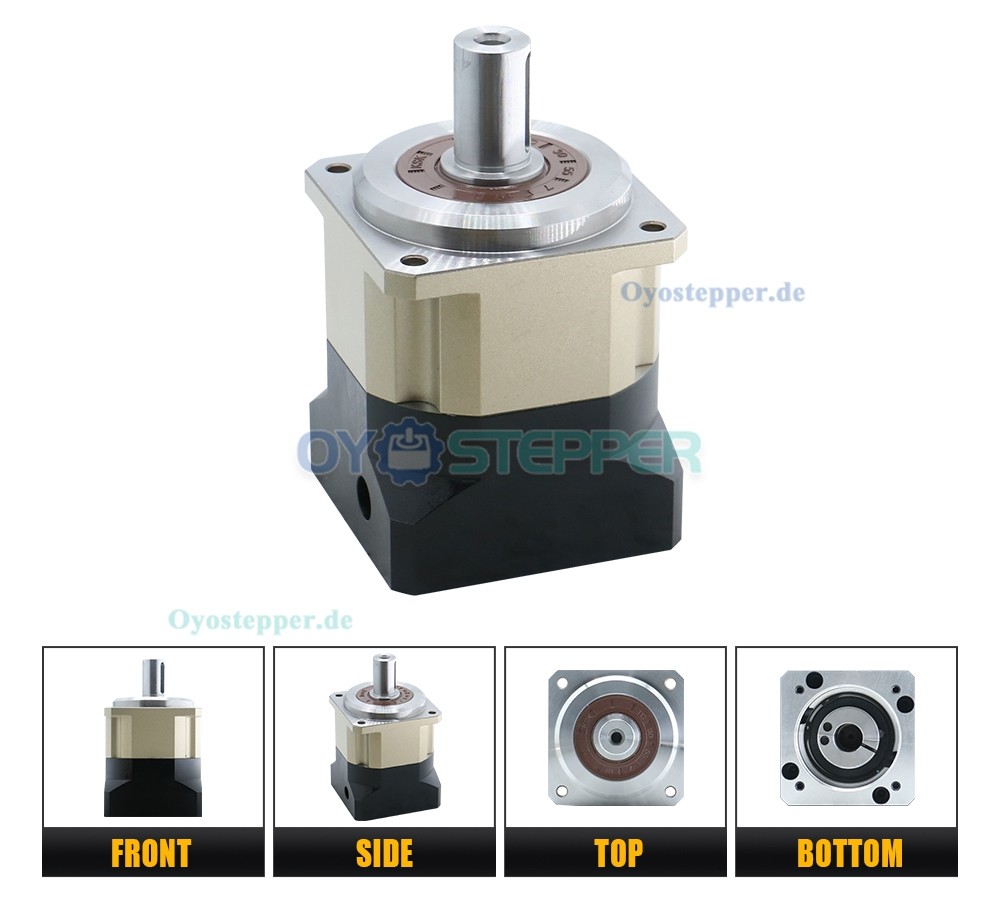

PGH090-Serie Planetengetriebe mit Schrägverzahnung passend für NEMA 34 Schrittmotor / 80–90mm Servomotor
Die Planetengetriebe der Serie PGH090 mit Schrägverzahnung sind passend für NEMA 34 Schrittmotoren sowie für Servomotoren mit einem Gehäusedurchmesser von 80 bis 90 mm.
Sie sind für Positionieranwendungen geeignet und verfügen über eine kompakte Bauweise für den Einsatz in automatisierten Systemen.
PGH90 Planetenuntersetzungsmotor

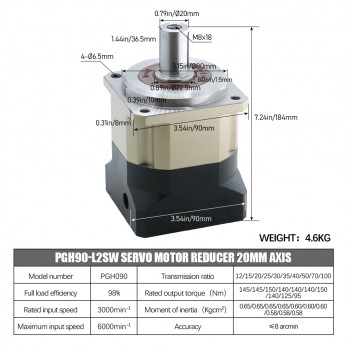

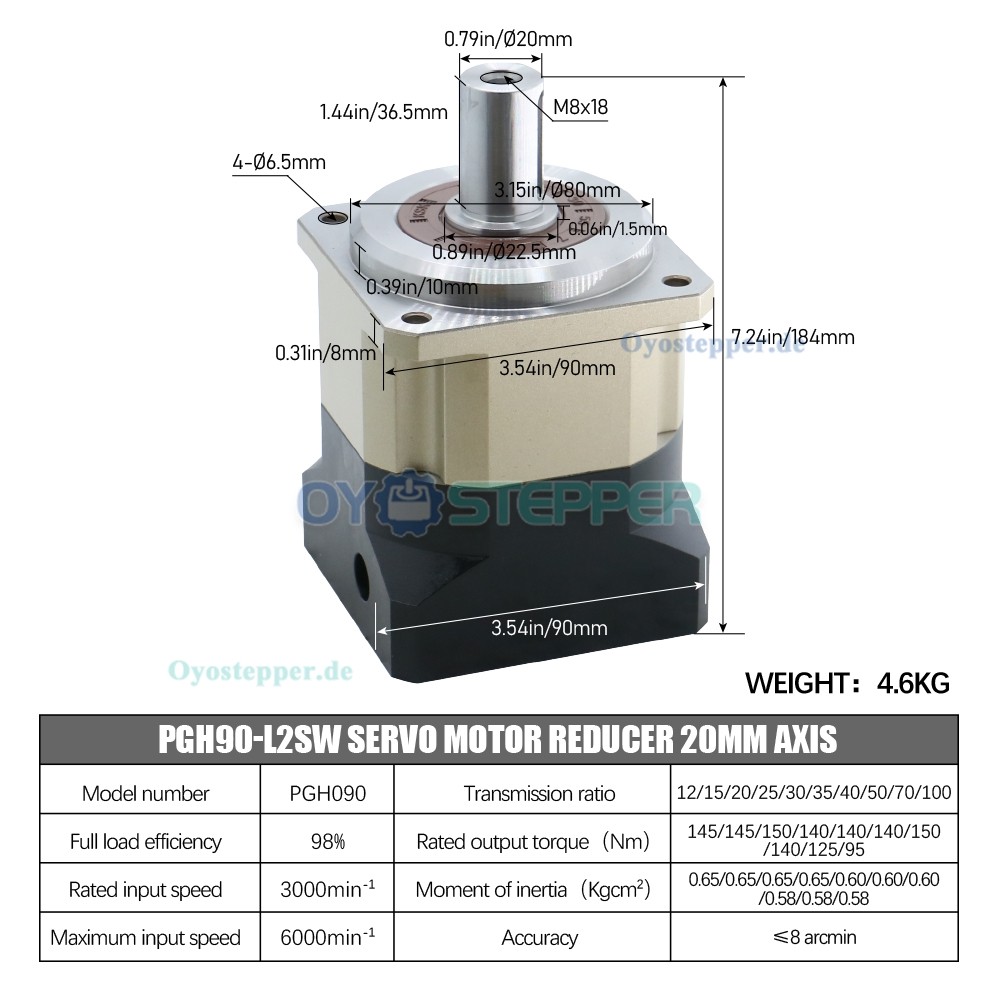

PGH90-I2sw Servomotor-Untersetzungsgetriebe mit 20 mm Achse

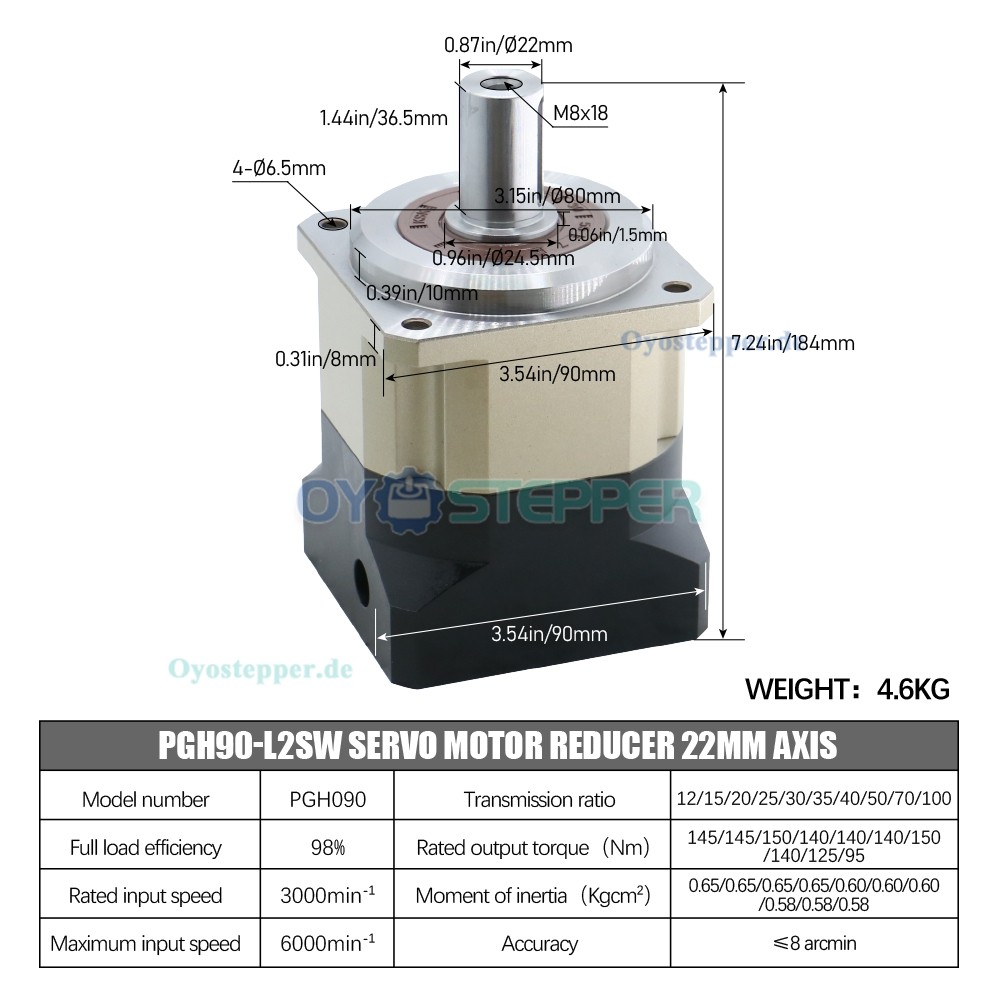

PGH90-I2sw Servomotor-Untersetzungsgetriebe 22 mm Achse

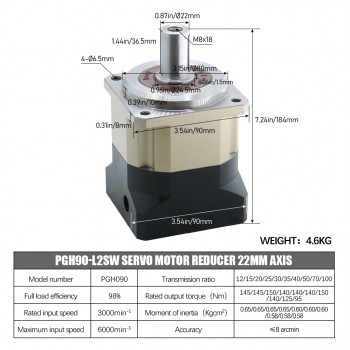

Modellnummer: PGH090
Übersetzungsverhältnis: 12/15/20/25/30/35/40/50/70/100
Volllasteffizienz:98%
Nennausgangsdrehmoment (Nm): 145/145/150/140/140/140/150/140/125/95
Nenn-Eingangsdrehzahl:3000min-1
Trägheitsmoment (Kgcm2):0,65/0,65/0,65/0,65/0,60/0,60/0,60/0,58/0,58/0,58
Maximal Eingangsdrehzahl: 6000 min-1
Genauigkeit: < 8 Winkelminuten
Durchmesser Eingangswelle (mm): 19 mm
Länge Eingangswelle (mm): 48 mm
Durchmesser Ausgangswelle: 20 mm/22 mm
Länge Ausgangswelle: 36,5 mm
Passend für: Nema 34 Schrittmotor / 80–90 mm Servomotor
Getriebetyp: Stirnrad-Planetengetriebe
Ausgangswellentyp: Passfedernut
Max. Eingangswellenlänge: 48 mm
Gewicht: 4,6 kg
Rahmengröße: 90 mm
Gehäuselänge: 136 mm
.jpg "Planetengetriebe mit Schrägverzahnung passend für NEMA 34 Schrittmotor / 80–90mm Servomotor")

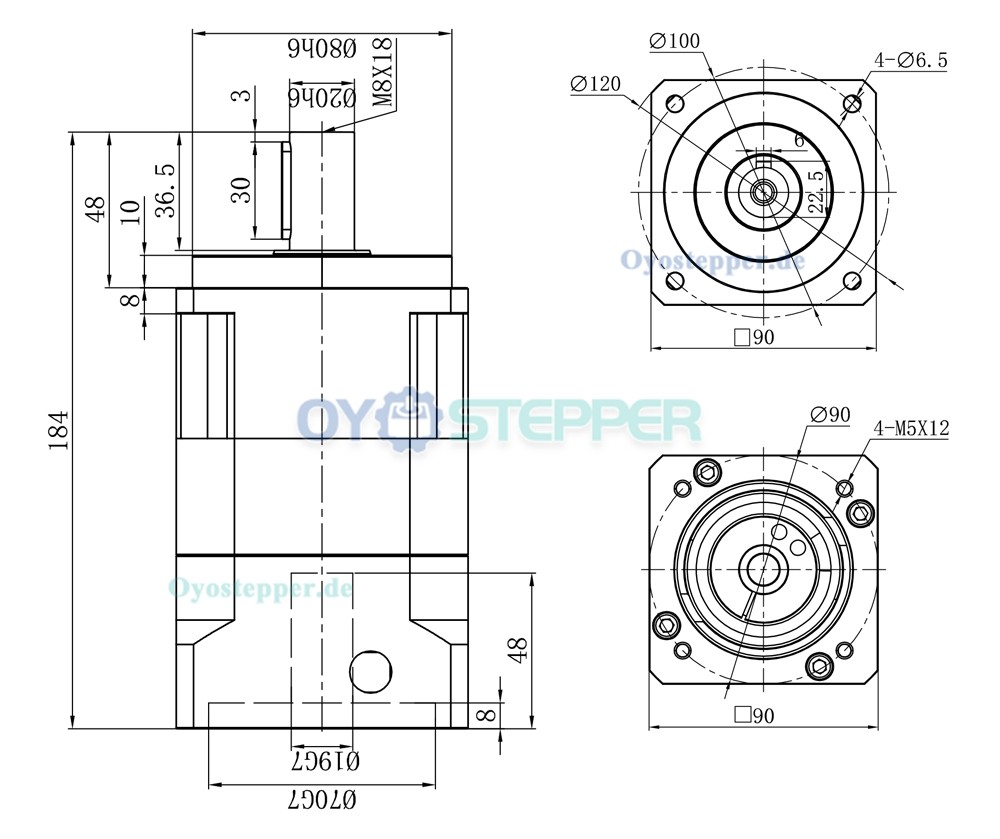

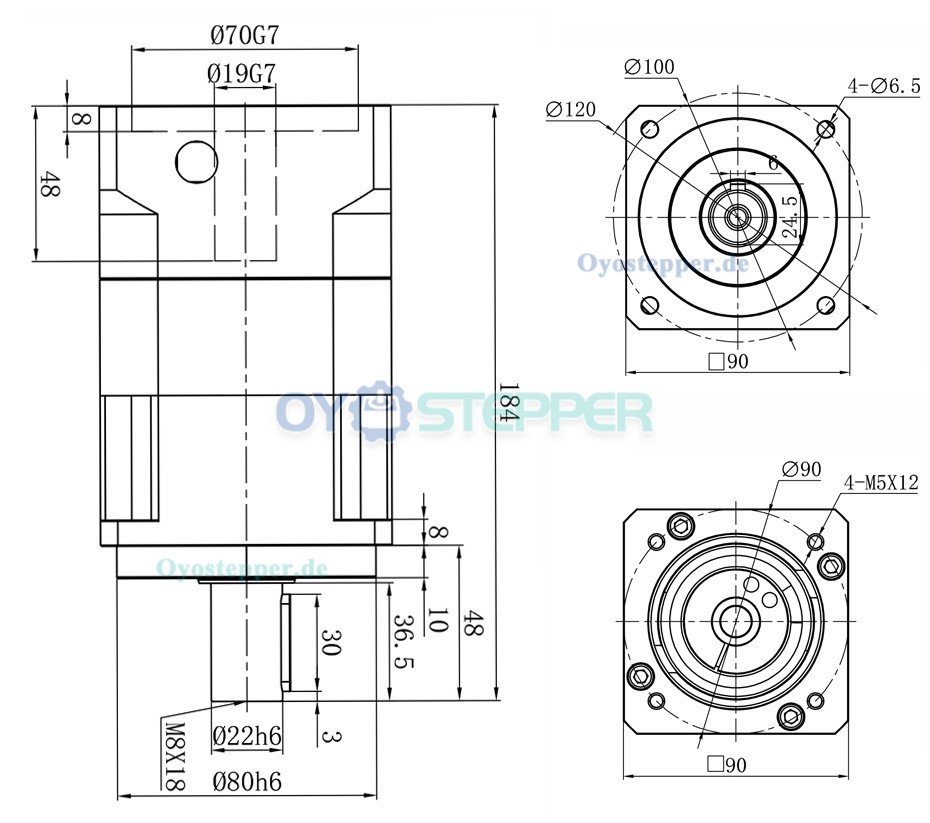

| Physikalische Spezifikation | |
|---|---|
| Körper Länge(mm) | 136 |
| Rahmengröße(mm) | 90 x 90 |
| Gewicht(g) | 4600 |
| Durchmesser der Eingangswelle(mm) | 19 |
| Länge der Eingangswelle(mm) | 48 |
| Durchmesser der Abtriebswelle(mm) | 20 / 22 |
| Länge der Abtriebswelle(mm) | 36.5 |
| Getriebetyp | Schrägverzahntes Planetengetriebe |
| Übersetzungsverhältnis | 12:1 / 15:1 / 20:1 / 25:1 / 30:1 / 35:1 / 40:1 / 50:1 / 70:1 / 100:1 |
| Abtriebswellentyp | Key-way |
| Eingangswelle Max. Länge | 48 |
| Passend für Motor | Nema 34 Schrittmotor / 80-90 mm Servomotor |
