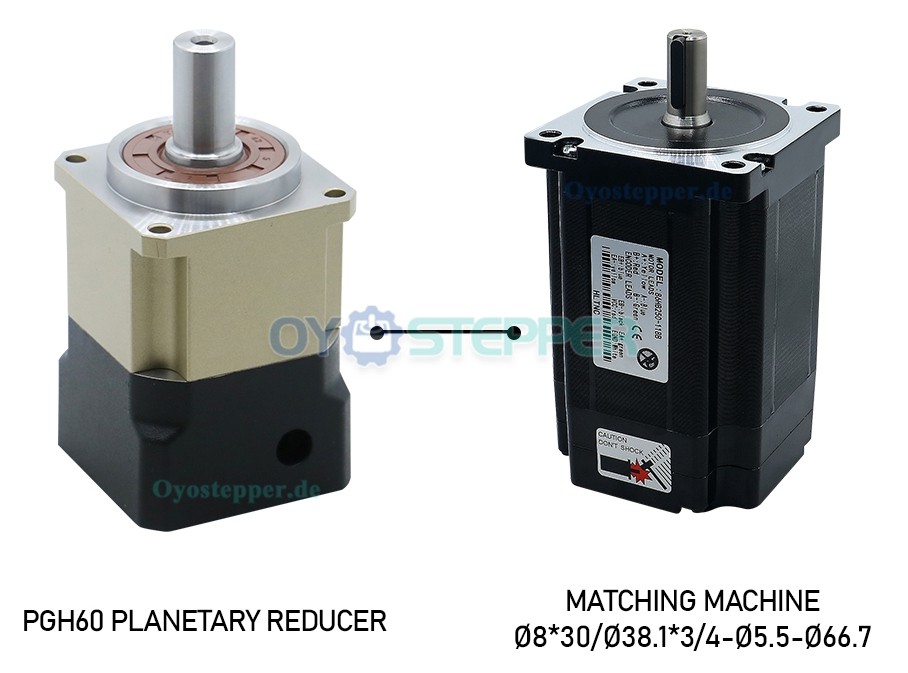

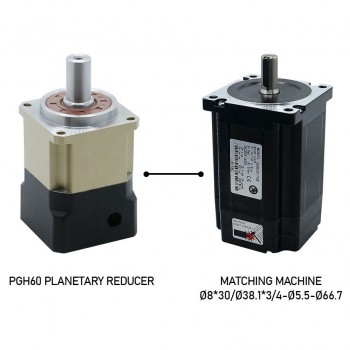

Das Planetengetriebe der Serie PGH60 mit Schrägverzahnung ist für NEMA 23 und NEMA 24 Servomotoren geeignet. Es ist in Übersetzungsverhältnissen von 12:1 bis 100:1 erhältlich und kann in Anwendungen mit standardisierten Anschlussmaßen eingesetzt werden.

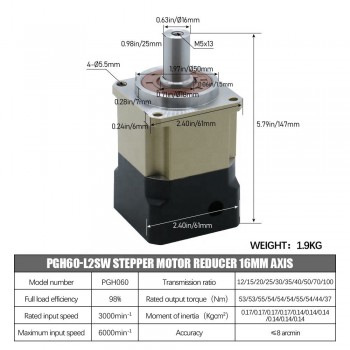

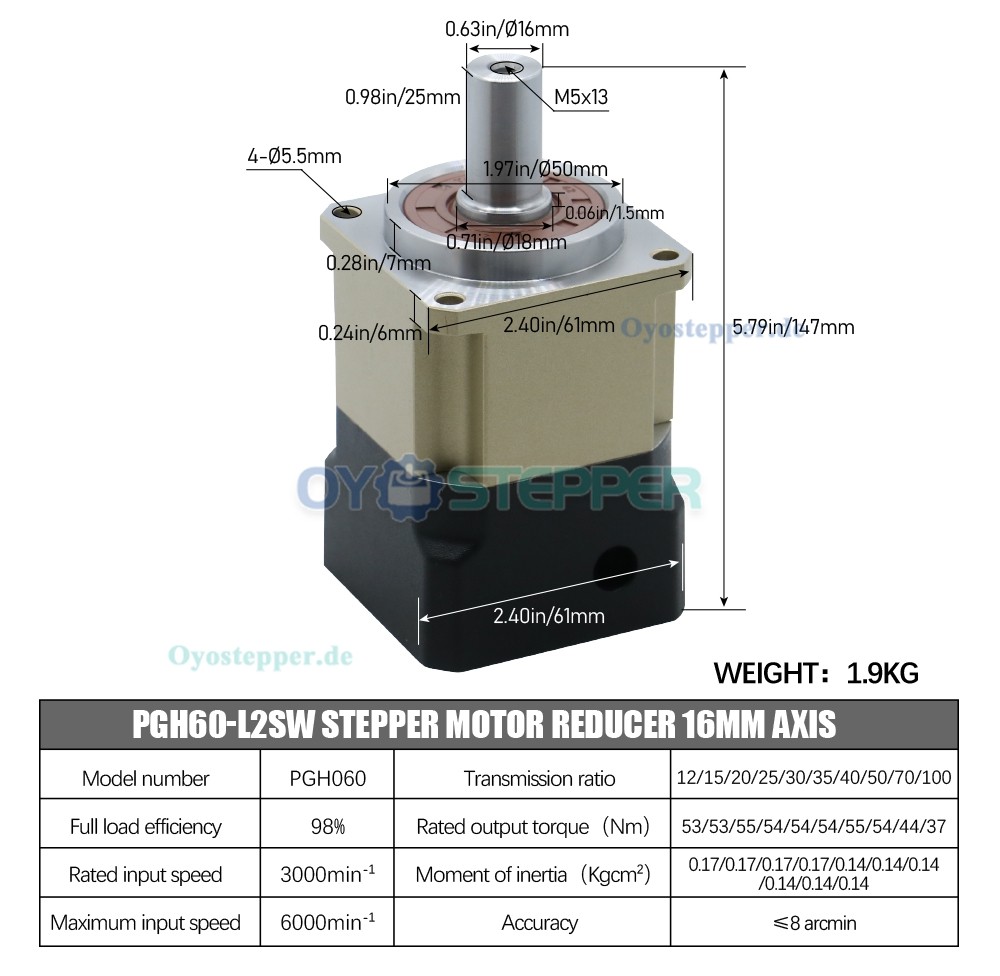

Getriebespezifikationen:
Hersteller-Teilenummer: PGH60-L2SW
Getriebetyp: Schrägplanetgetriebe
Effizienz: 98 %
Spiel im Leerlauf: <=8 Bogenminuten
Übersetzungsverhältnis: 12/15/20/25/30/35/40/50/70/100
Nennausgangsdrehmoment (Nm): 53/53/55/54/54/55/44/37
Trägheitsmoment(Kgc㎡):0,17/0,17/0,17/0,17/0,14/0,14/0,14/0,14/0,14/0,14
Nenn-Eingangsdrehzahl:3000min-1
Maximale Eingangsdrehzahl:6000min-1
Physikalische Spezifikationen:
Rahmengröße: 61 x 61 mm
Getriebelänge: 110 mm
Abtriebswellentyp: Passfedernut
Abtriebswellendurchmesser: Φ14 mm
Abtriebswellenlänge: 28,5 mm
Antriebswellendurchmesser: Φ14 mm
Antriebswellenlänge: 34,5 mm

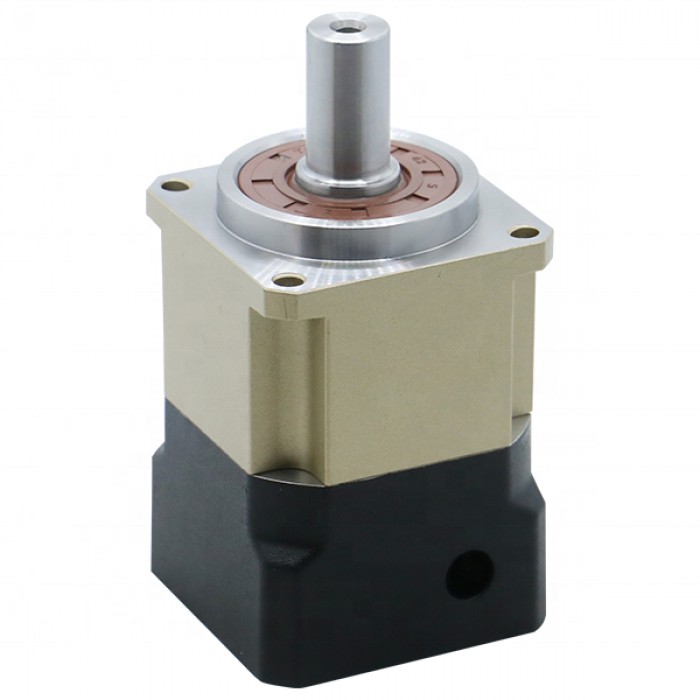

(1).jpg "PGH60-Serie Schrägverzahntes Planetengetriebe, Übersetzungsverhältnis 12:1bis 100:1 für NEMA 23 und 24 Servomotoren")
(1).jpg "Schrägverzahntes Planetengetriebe für NEMA 23/24 Servomotor, 14mm Welle")
| Physikalische Spezifikation | |
|---|---|
| Gewicht(g) | 1900 |
| Rahmengröße(mm) | 61 x 61 |
| Länge des Getriebes(mm) | 110 |
| Durchmesser der Eingangswelle(mm) | 14 |
| Länge der Eingangswelle(mm) | 34.5 |
| Durchmesser der Abtriebswelle(mm) | 14 |
| Länge der Abtriebswelle(mm) | 28.5 |
| Übersetzungsverhältnis | 12:1/15:1/20:1/25:1/30:1/35:1/40:1/50:1/70:1/100:1 |
| Getriebetyp | Schrägverzahntes Planetengetriebe |
| Zahnspiel bei Nulllast | <=8 Bogenminuten |
| Abtriebswellentyp | Passfederwelle |
| Produktreihe | PGH60-Serie |
