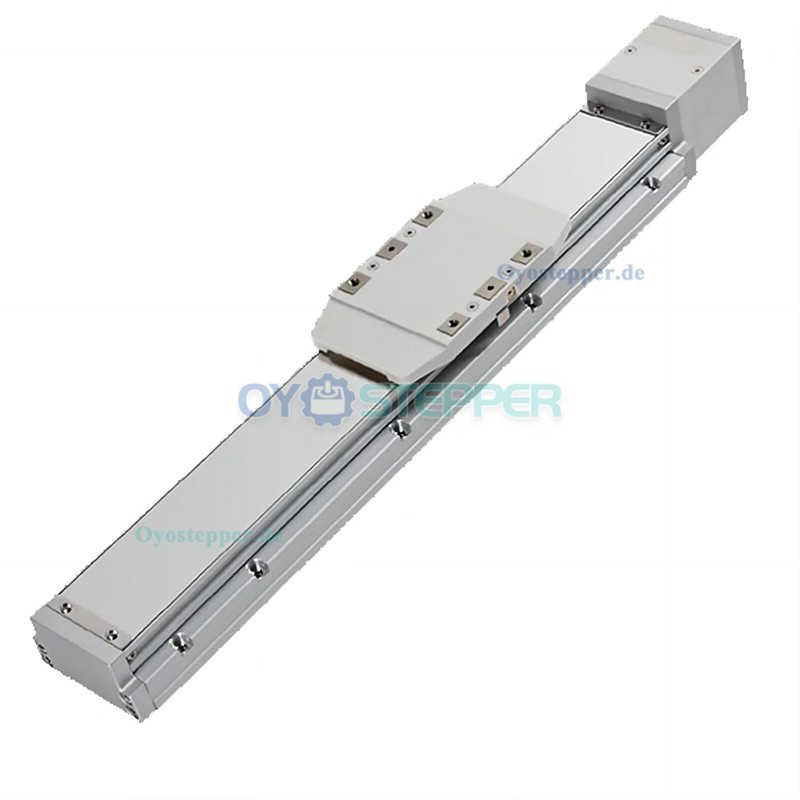

FCH90 Linearführung mit Schlitten Doppel-Führungsschiene Integrierter 750W Servomotor
FCH90 Linearführung mit Schlitten Doppel-Führungsschiene Integrierter 750W Servomotor
Merkmale:
Das Linearmodul mit einem 750W-Servomotor bietet eine kontrollierte Antriebslösung. Der Verfahrweg der Lineareinheit reicht von 50 mm bis 1100 mm.
Die Positioniergenauigkeit des Linearmoduls beträgt ±0,01 mm. Die Gewindesteigung beträgt das 2,4-fache und liegt damit etwa doppelt so hoch wie bei vergleichbaren Produkten.

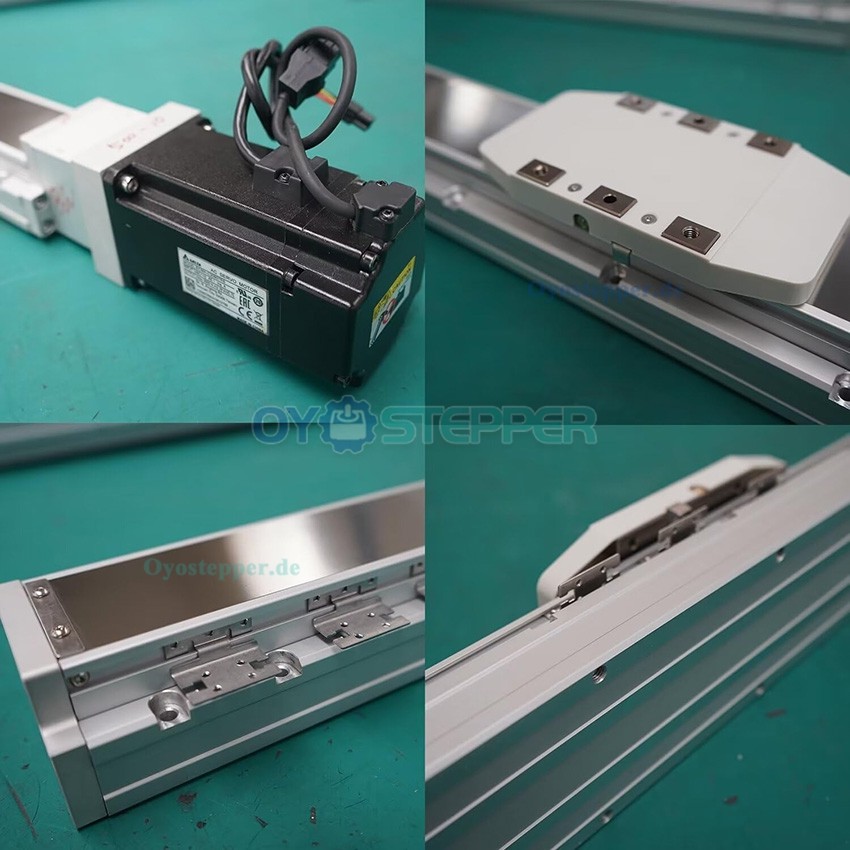

Das Linearmodul verfügt über ein integriertes Doppel-Schienenführungssystem mit einem präzisionsgeschliffenen Gehäuse, das einen gleichmäßigen Bewegungsablauf unterstützt.
Das Modul besteht aus einem einteilig extrudierten Profil, was zur Steifigkeit beiträgt. Die Konstruktion ist auf Belastungen im Betrieb ausgelegt.
Die vollständig aus Aluminium gefertigte Struktur in Kombination mit einer G1610-Kugelumlaufspindel und Stahlband unterstützt eine horizontale Tragfähigkeit bis 80 kg und eine vertikale Tragfähigkeit bis 40 kg.
Anwendungsbereiche:
Geeignet für Einsatzbereiche wie Kreuztische mit Linearschienen, Produktionsanlagen, Prüfsysteme, optische Labormessungen, Feinjustierung sowie für die Positionierung und Bewegung von mechanischen Komponenten.
Technische Daten:
Modell: FCH90
Kugelumlaufspindel: G1610 (Standard)
Positioniergenauigkeit: ±0,01 mm

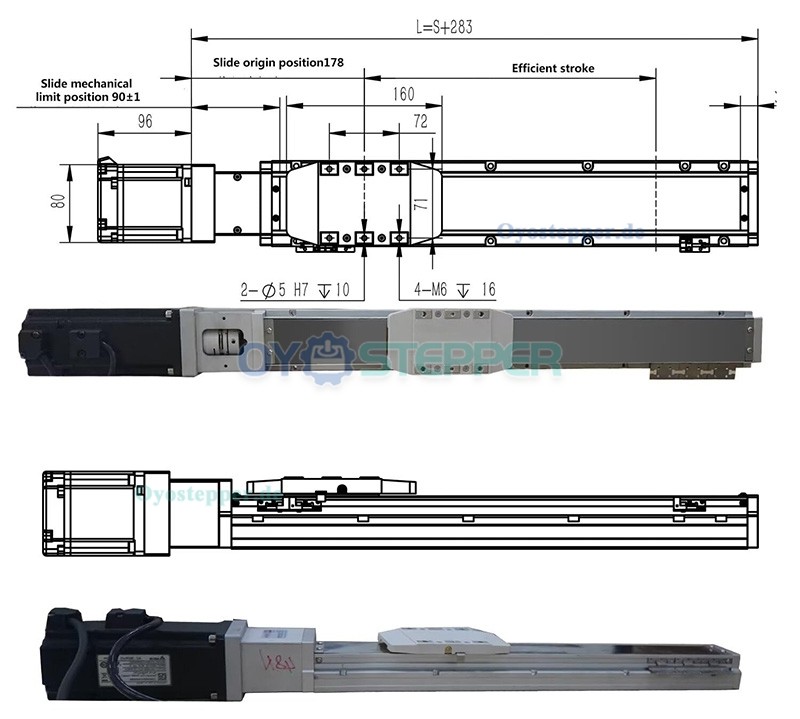

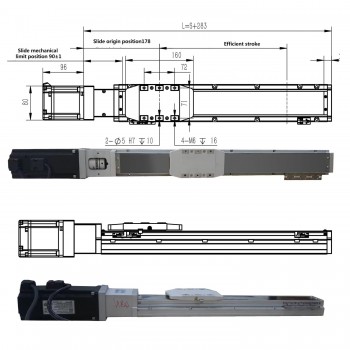

Effektiver Verfahrweg: 50–1100 mm
Horizontale Traglast: 80 kg
Vertikale Traglast: 40 kg
Seitliche Traglast: 30 kg
Hubkraft (Vertikal): 30 kg

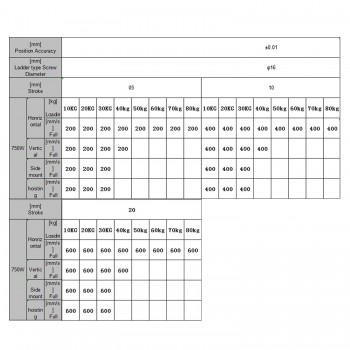

Max. Geschwindigkeit (horizontal/seitlich/vertikal/hubend): 400 mm/s
Geräuschpegel: <65 dB
Lagertemperaturbereich: -15℃ bis +60℃
