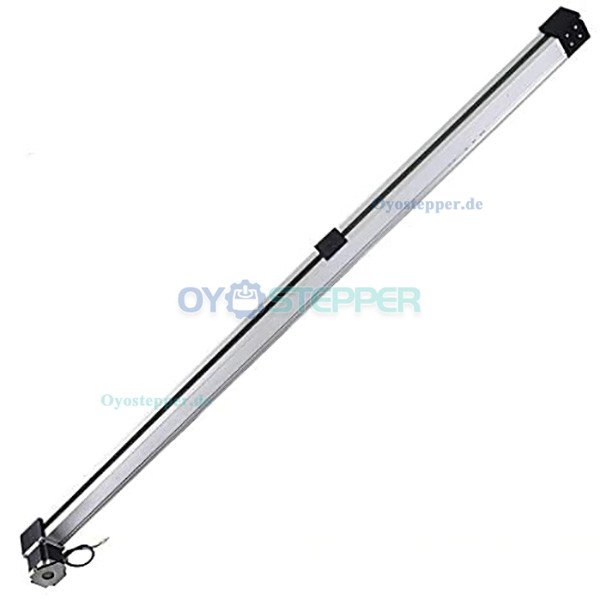

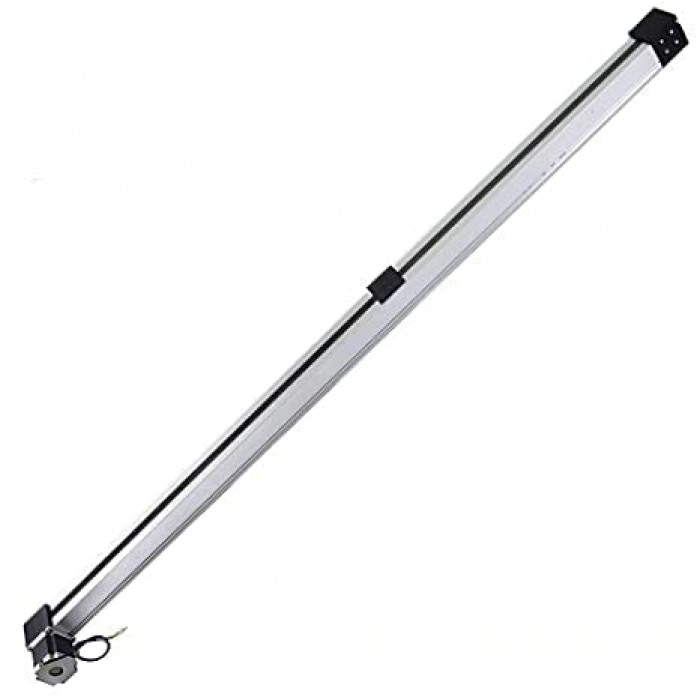

FBL80 CNC Linearführung Linearschiene 1000mm mit Nema 34 Schrittmotor Linearschienenführung

FBL80 CNC Linearführung Linearschiene 1000mm mit Nema 34 Schrittmotor Linearschienenführung

Merkmale:

Ausgestattet mit einem dreiphasigen Flansch-Schrittmotor, unterstützt dieser Linearmodul eine zuverlässige Antriebskraft. Die Bauweise erlaubt lineare Bewegungen mit einer Geschwindigkeit von bis zu 3000 mm/s (ohne Last).

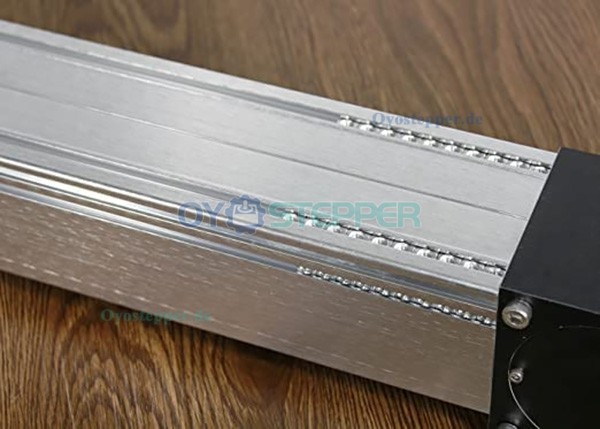

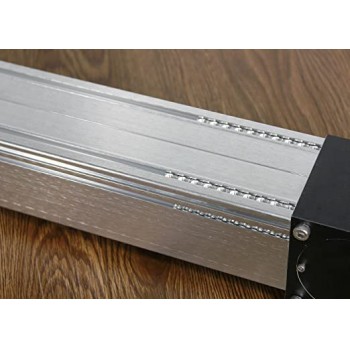

Die M5-Gewindebohrungen an der Grundplatte und an den Seitenflächen ermöglichen eine einfache Installation und Demontage. Das Gehäuse besteht aus silberpoliertem Aluminium zur Vermeidung von Korrosion. Die vollständig geschlossene Riemenstruktur bietet Schutz vor Staub (Schutzart IP65).

Das Aluminium-Trägerprofil trägt zur Betriebskonstanz bei. Der Verfahrweg beträgt 200 mm bis 3900 mm. Die Riemenantriebstechnologie unterstützt eine wartungsfreundliche Nutzung. Die vertikale Belastbarkeit beträgt bis zu 5 kg (mit Bremse), die horizontale Belastbarkeit bis zu 30 kg.



Produktbeschreibung

Effektiver Hub: 1000 mm

Gesamtlänge: 1272 mm

Gesamthöhe: 80 mm

Schlittenbreite: 80 mm

Maximale horizontale Belastung: 30 kg

Maximale vertikale Belastung: 5 kg (mit Bremse)

Maximale horizontale Geschwindigkeit: 300–1700 mm/s (unter Last)

Maximale vertikale Geschwindigkeit: 300–600 mm/s (unter Last)

Maximale Geschwindigkeit ohne Last: 3000 mm/s

Wiederholgenauigkeit: ±0,1 mm

Antriebsart: Riemenantrieb

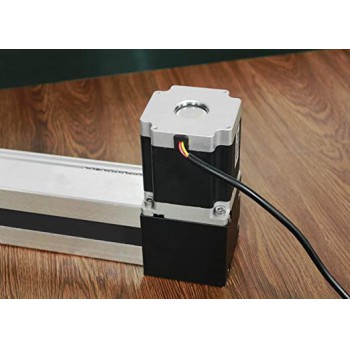

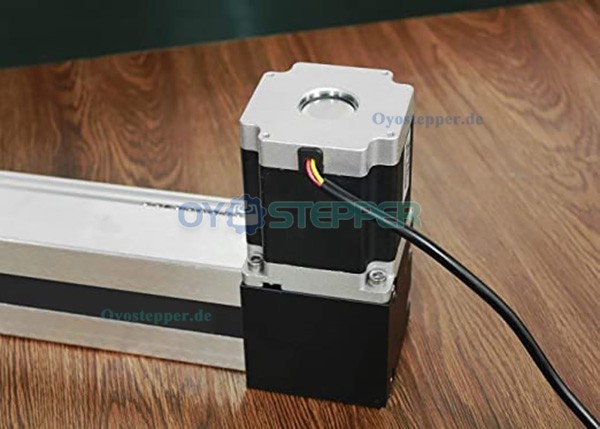

Schrittmotor – Technische Daten:

Phasenanzahl: 3

Flanschgröße: 86 mm

Motorgehäuselänge: 98 mm

Haltemoment: 5 N·m

Nennstrom: 3,0 A

Anschlussleitungen: 3
