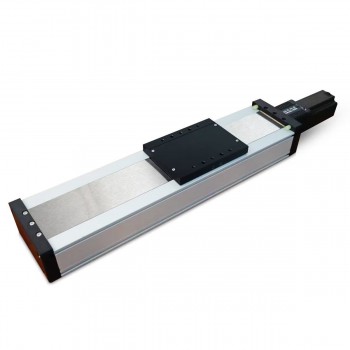

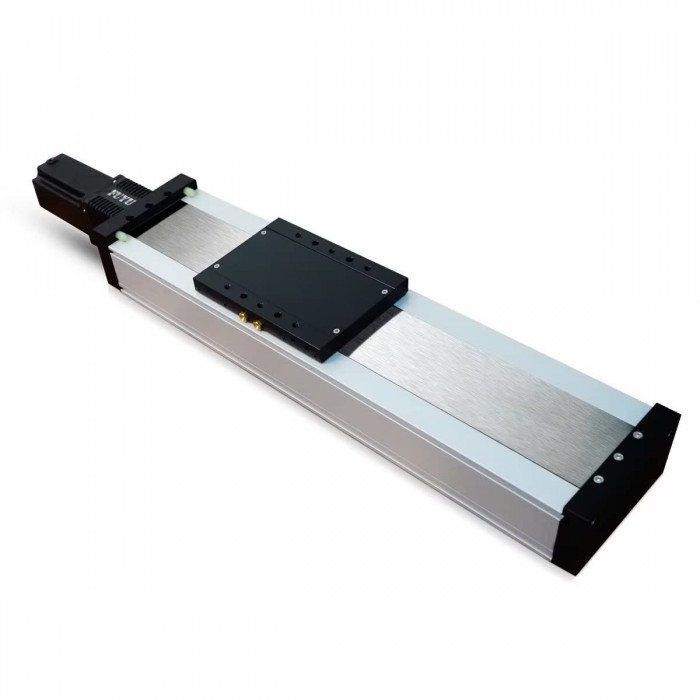

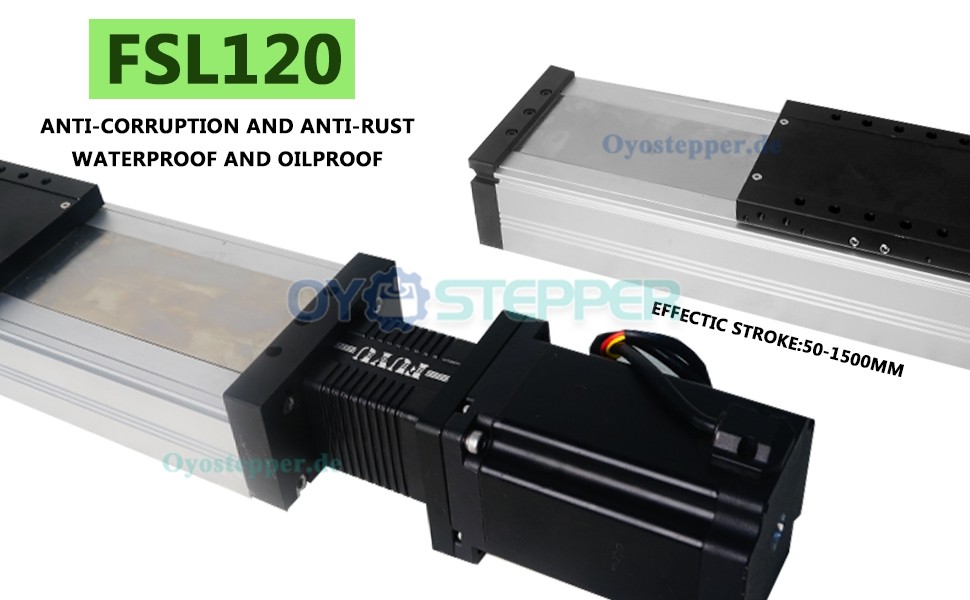

FSL120 Schwerlast-Lineartisch mit Kugelgewindetrieb CNC Linearführung mit Schiebetisch

FSL120 Schwerlast-Lineartisch mit Kugelgewindetrieb CNC Linearführung mit Schiebetisch

Merkmale:

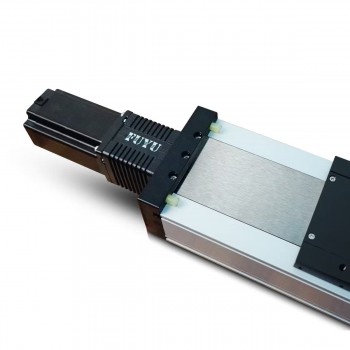

Der Linearmodul ist mit einem Nema34-Schrittmotor ausgestattet, der eine zuverlässige Ansteuerung durch einen Controller unterstützt. Der Verfahrweg reicht von 50 mm bis 1000 mm. Die Aluminium-Trägerplatte trägt zur Stabilität bei und ermöglicht eine horizontale Tragfähigkeit von bis zu 100 kg sowie eine vertikale Tragfähigkeit von bis zu 50 kg.

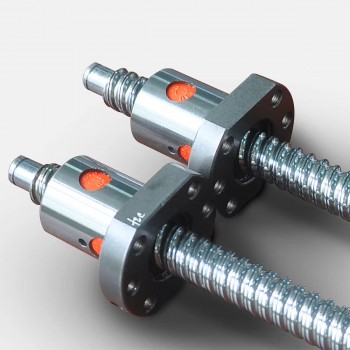

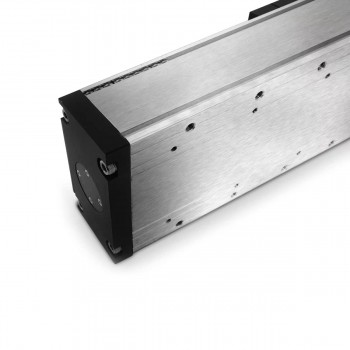

Die M6-Befestigungsgewinde an der Basis und an den Seiten erleichtern die Montage und die Anbringung zusätzlicher Komponenten. Die vollständig aus Aluminium gefertigte Konstruktion in Kombination mit einer G1610-Kugelumlaufspindel und Stahlband unterstützt die strukturelle Festigkeit. Wiederholgenauigkeit beträgt ±0,02 mm.

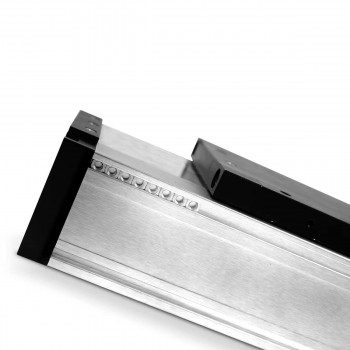

Das silbereloxierte Aluminiumgehäuse ist korrosionsbeständig. Die vollständig geschlossene Bauweise bietet Staubschutz und Schutzgrad IP51, was den Einsatz auch unter anspruchsvollen Umgebungsbedingungen unterstützt.


Anwendung:

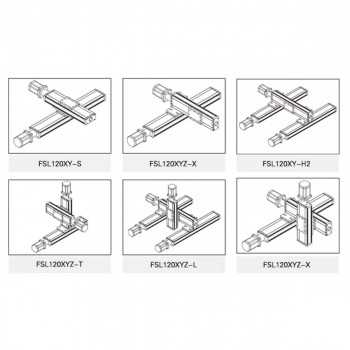

Geeignet für Kreuztische, Produktionsmaschinen, Prüfeinrichtungen, optische Labore zur Präzisionsmessung, Feineinstellung von Bewegungen, Positionierung und Verfahrbewegungen in Maschinenbauanwendungen. Anpassungen bei Schrittmotor und Schlitten sind auf Anfrage möglich.

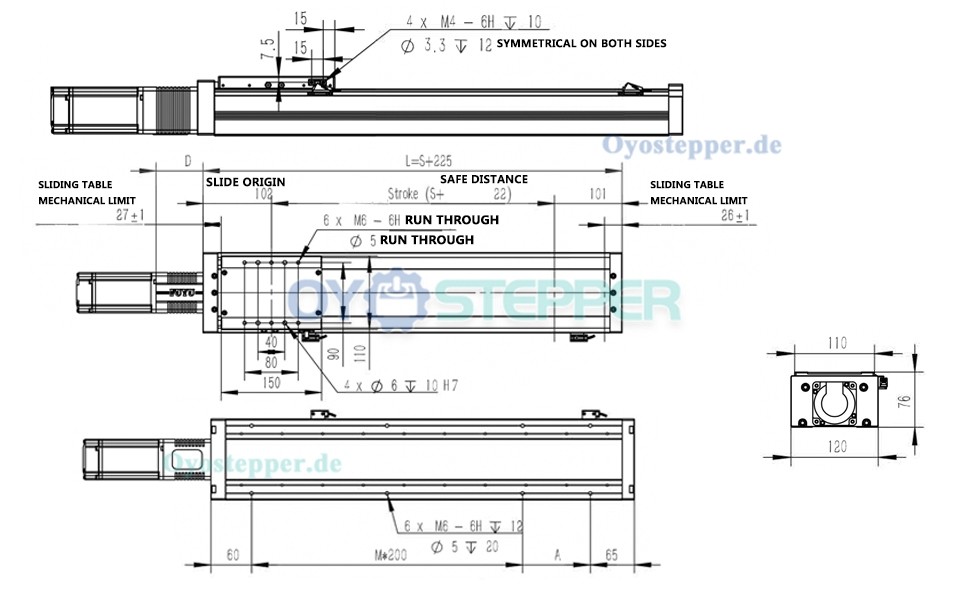

Technische Daten – FSL120 Linearführung:

Effektiver Hub: 50–1500 mm

Gesamtlänge: L = S + 225 mm

Gesamthöhe: 76 mm

Schlittenbreite: 110 mm

Maximale horizontale Belastung: 100 kg

Maximale vertikale Belastung: 50 kg

Maximale horizontale Geschwindigkeit: 380 mm/s (bei Last)

Maximale vertikale Geschwindigkeit: 300 mm/s (bei Last)

Maximale Geschwindigkeit ohne Last: 420 mm/s

Wiederholgenauigkeit: ±0,02 mm

Kugelumlaufspindel: Modell G1620

Genauigkeitsklasse der Spindel: C7

TECHNISCHE PARAMETER
