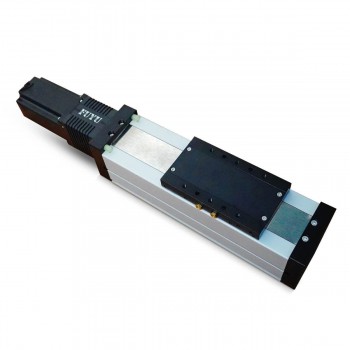

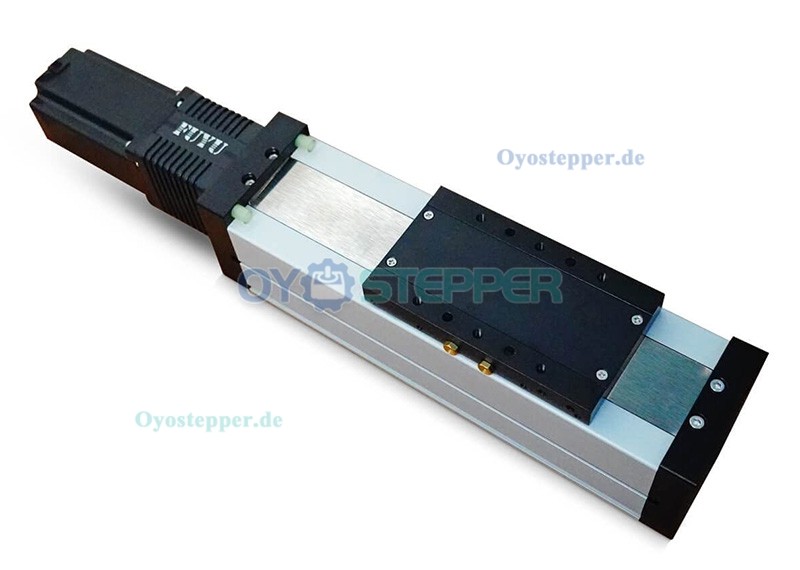

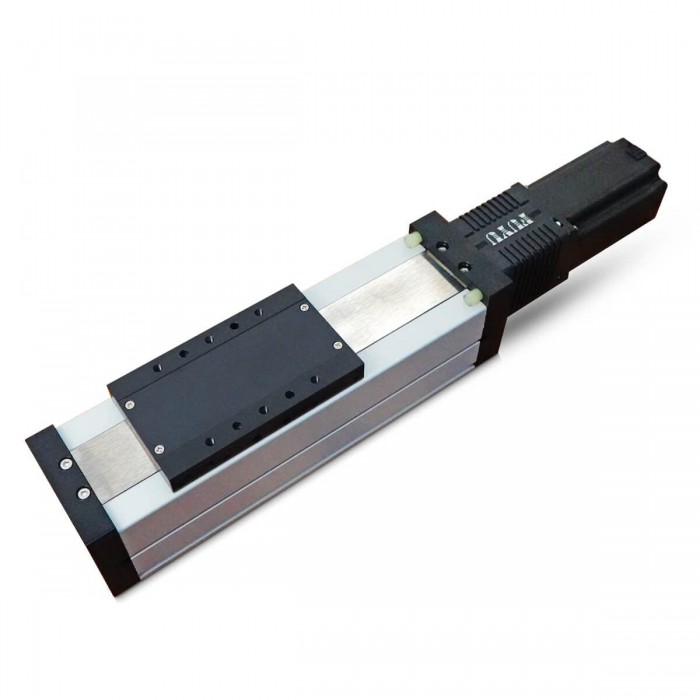

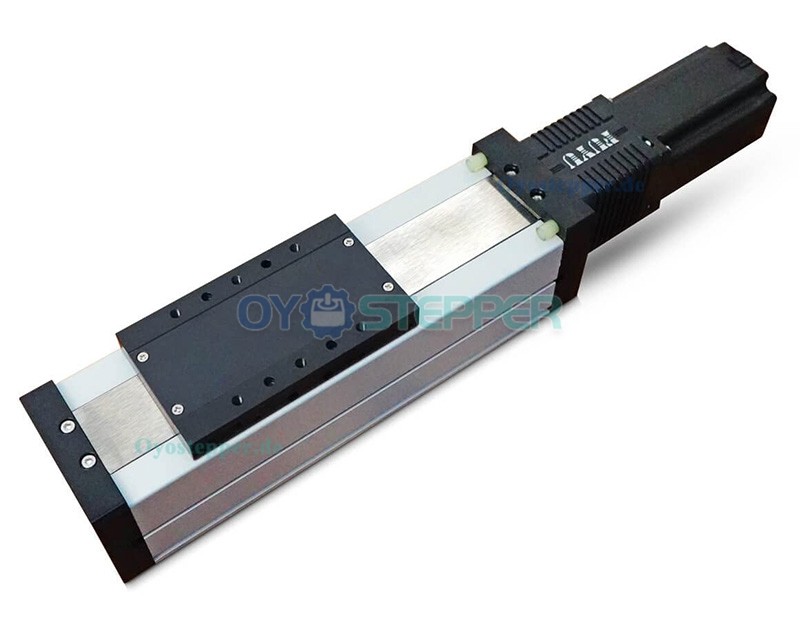

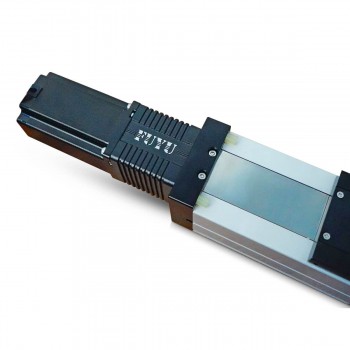

FS60 Kugelgewindetrieb Linearführung CNC Lineartisch mit NEMA 24 Schrittmotor
FS60 Kugelgewindetrieb Linearführung CNC Lineartisch mit NEMA 24 Schrittmotor
Merkmale:
Die Lineareinheit mit Nema-24-Schrittmotor ermöglicht bei Volllast (40 kg) eine maximale Geschwindigkeit von bis zu 300 mm/s (modellabhängig, Spindel 1616).
Ausgestattet mit einem Führungswagen; die Wiederholgenauigkeit beträgt 0,02 mm.

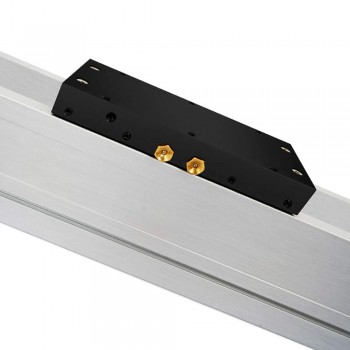

Wartung ohne Demontage: Nachschmierung kann ohne Ausbau erfolgen, was die Handhabung erleichtert und zur Erhaltung der Positionierqualität beiträgt.

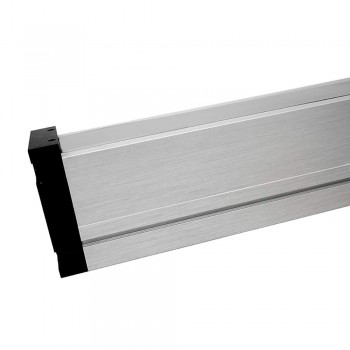

Gefertigt aus eloxiertem Aluminiumprofil mit spezieller Oberflächenbehandlung zur Reduktion von Abriebspuren am Zahnriemen.
Verfügbar mit effektiven Hüben von 100 mm bis 1200 mm. Projektbezogene Längen sind auf Anfrage realisierbar.
Technische Daten:
Effektiver Verfahrweg: 100 mm (weitere Varianten im Shop erhältlich)
Wiederholgenauigkeit: ±0,02 mm
Geräuschentwicklung: ≤75 dB (bei 1 m Abstand)
Maximale horizontale Traglast: 40 kg
Maximale vertikale Traglast: 15 kg
Lebensdauer (beweglich): ca. 15.000 Stunden
Kugelumlaufspindel-Modell 1605:
Max. Geschwindigkeit (horizontal, voll belastet): 100 mm/s
Max. Geschwindigkeit (vertikal, voll belastet): 80 mm/s
Max. Geschwindigkeit ohne Last: 100 mm/s;
Kugelumlaufspindel-Modell 1610:
Max. Geschwindigkeit (horizontal, voll belastet): 200 mm/s
Max. Geschwindigkeit (vertikal, voll belastet): 180 mm/s
Max. Geschwindigkeit ohne Last: 200 mm/s;
Kugelumlaufspindel-Modell 1616:
Max. Geschwindigkeit (horizontal, voll belastet): 300 mm/s
Max. Geschwindigkeit (vertikal, voll belastet): 260 mm/s
Max. Geschwindigkeit ohne Last: 300 mm/s
Verfügbare Hublängen (ASINs):
B081N8F5FQ – 100 mm
B081N7DTMP – 400 mm
B081N84ZGN – 600 mm
B081N93Q2F – 700 mm
B081N7TDVZ – 900 mm
B081N82W96 – 1000 mm
Diese Serie umfasst Modelle mit effektiven Verfahrwegen von 100 mm bis 1200 mm.
