EtherCAT AC Servomotor Set 100W–1kW mit Servoregler 0,318–3,18Nm und 21 Bit Magnetencoder für CNC

EtherCAT AC Servomotor Set 100W–1kW mit Servoregler 0,318–3,18Nm und 21 Bit Magnetencoder für CNC

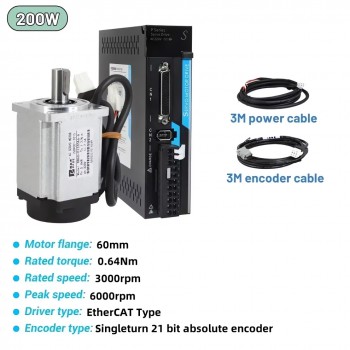

AC-Servosystem mit Servomotor, EtherCAT-Servoregler und magnetischem 21-Bit-Singleturn-Absolutwertgeber. Das System unterstützt Positions-, Drehzahl-, Drehmoment- und kombinierte Regelungsarten.

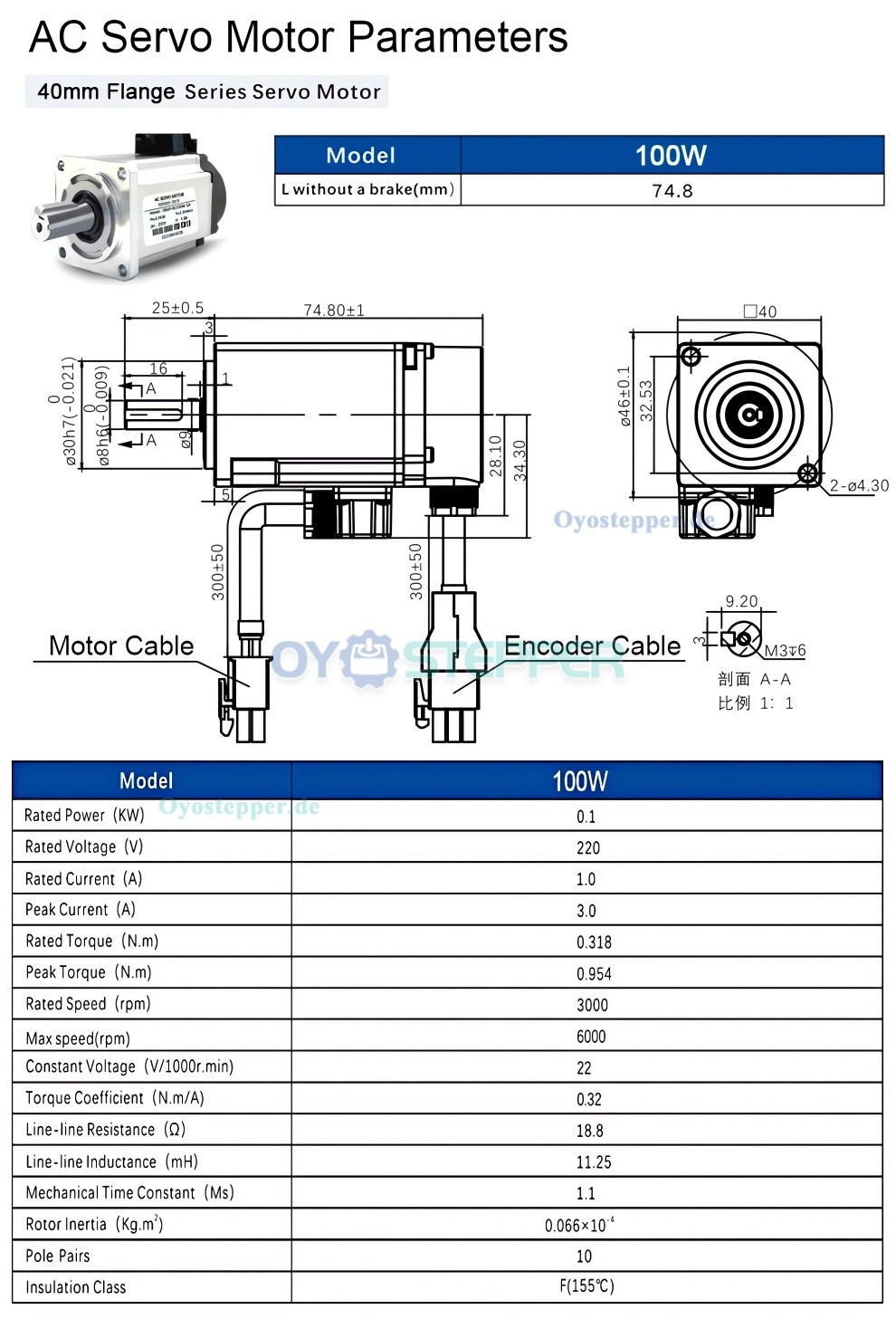

Elektrische Kenndaten:
Nennleistungsbereich: 100–1000W (0,1–1kW)
Nennspannung: 220VAC
Nenndrehmomentbereich: 0,318–3,18N·m
Nenndrehzahl: 3000U/min
Maximale Drehzahl: 6000U/min
Drehmomentkonstante: 0,29–0,53N·m/A
Isolationsklasse des Motors: Klasse F (155°C)
Bremsverfahren: Dynamisches Bremsen über Bremswiderstand
Schutzfunktionen: Überdrehzahl- und Überstromschutz;

Mechanische Daten:
Zulässiges Verhältnis von Last- zu Motorträgheitsmoment: maximal 3:1;
Encoder- und Kommunikationsdaten:

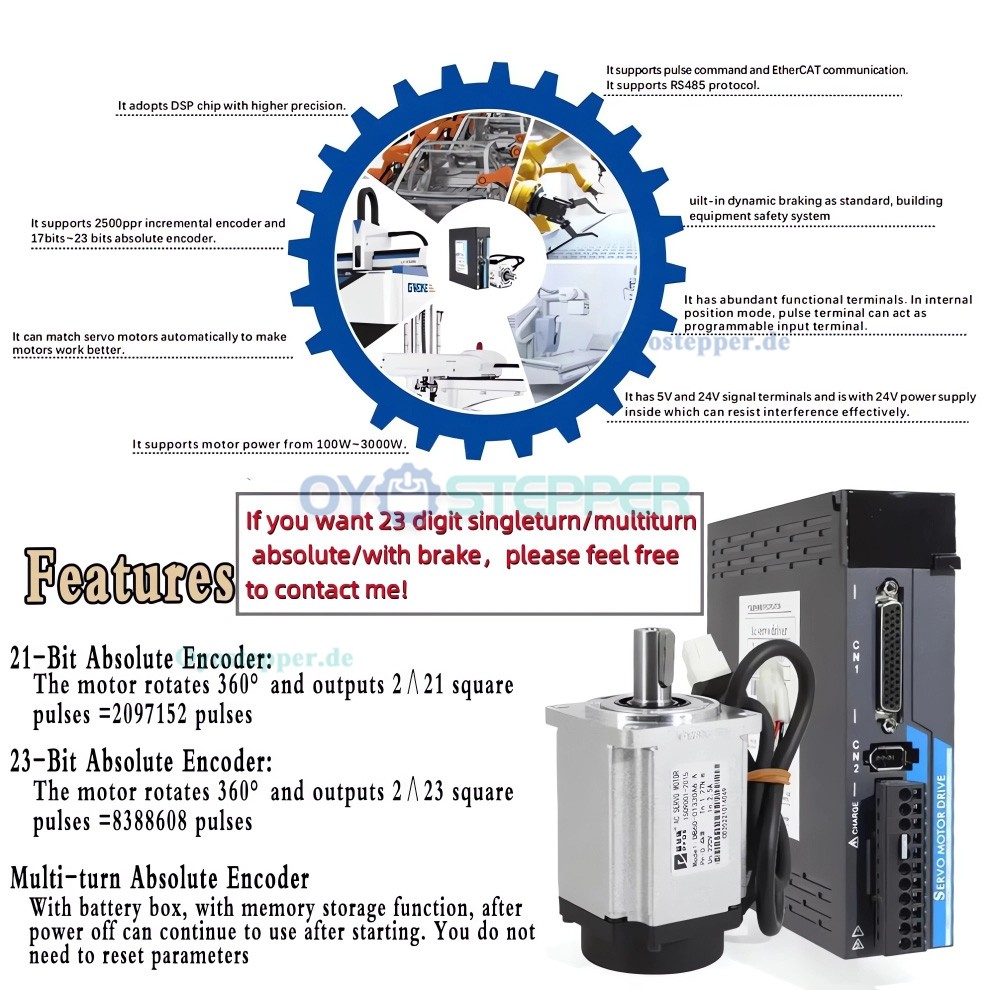

Encodertyp: Magnetischer Singleturn-Absolutwertgeber
Encoderauflösung: 21Bit

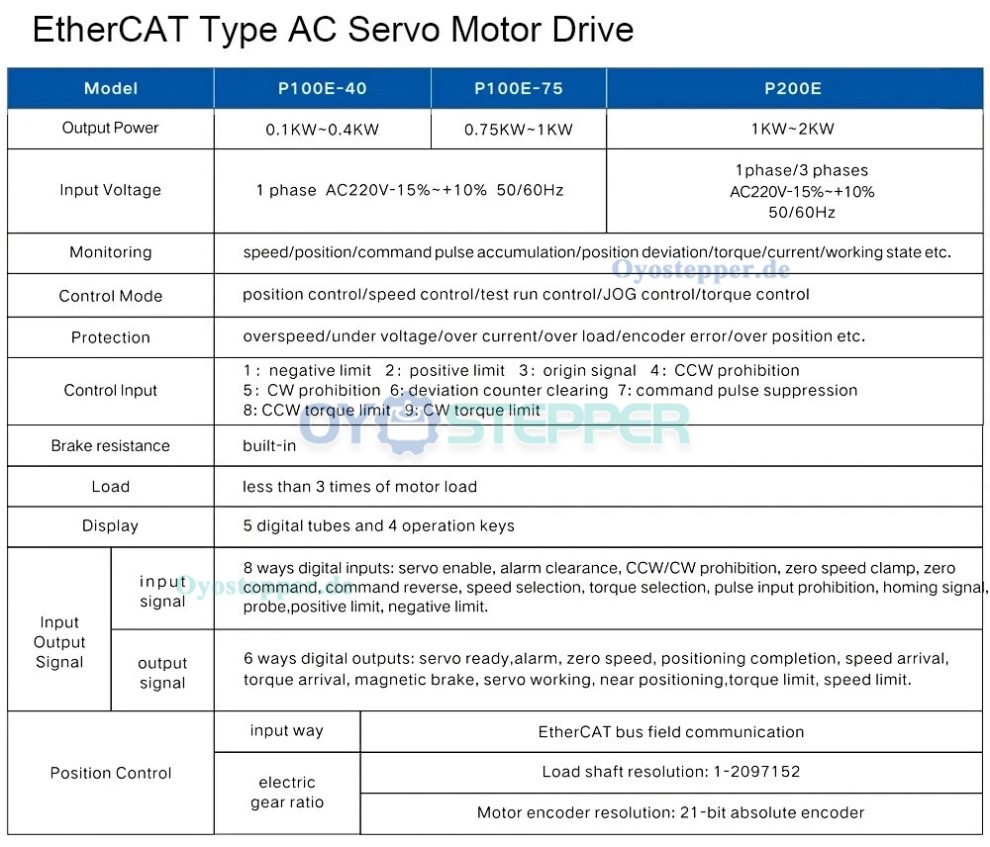

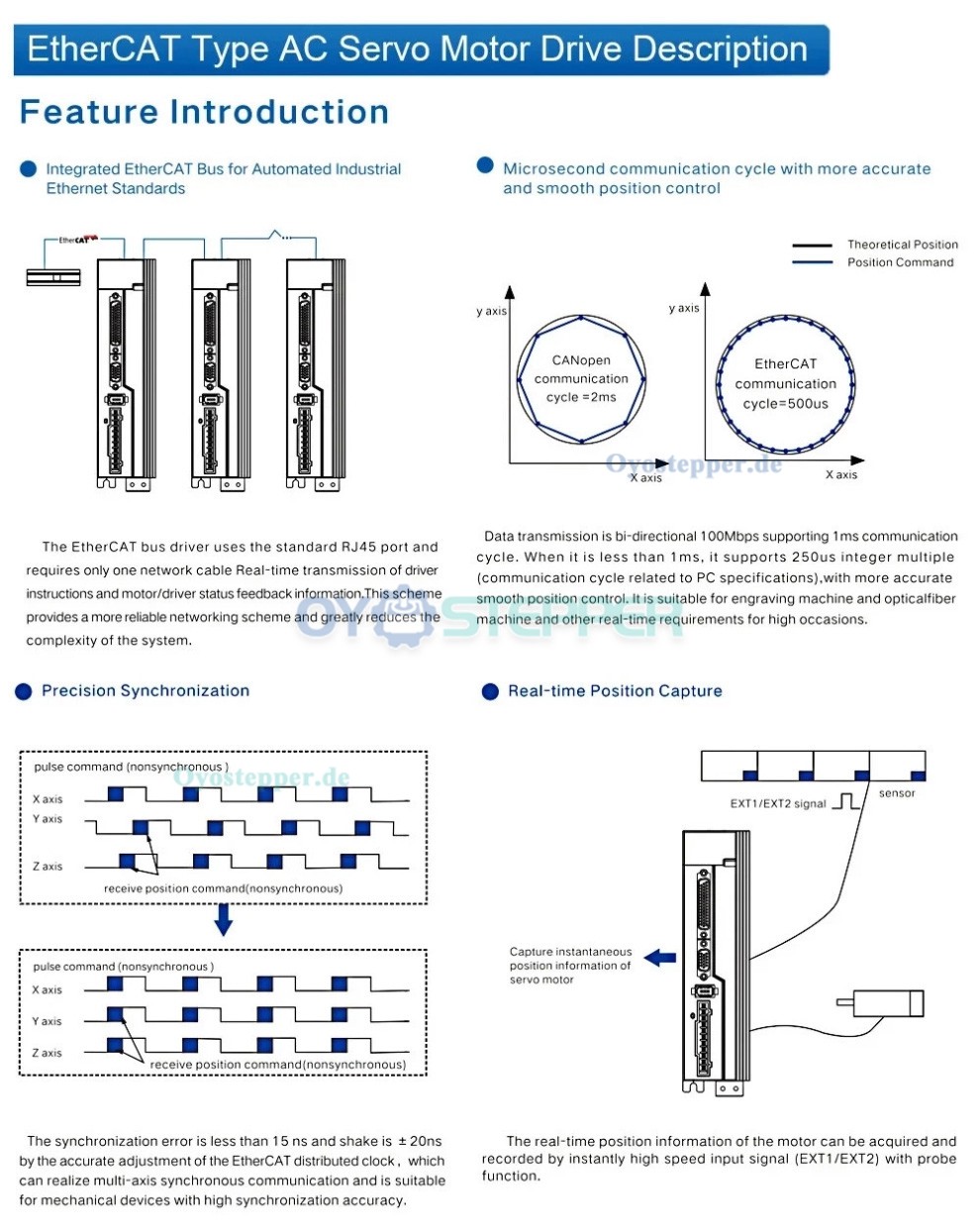

Kommunikationsschnittstelle: EtherCAT
Rückmeldung: Alarmstatussignal über den Servoregler
Eingangssignale: Benutzerkonfigurierbar
Ausgangssignale: Benutzerkonfigurierbar;

Regelungsarten:
Positionsregelung
Drehzahlregelung
Drehmomentregelung
Kombinierter Regelungsbetrieb;

Typische Anwendungen:
Automatisierungssysteme, beispielsweise Roboterarme, Förderanlagen und Pick-and-Place-Einheiten;
CNC-Maschinen, beispielsweise Dreh- und Fräsmaschinen;
Verpackungs- und Textilmaschinen, beispielsweise Etikettiermaschinen, Schneidemaschinen und Wickelmaschinen;

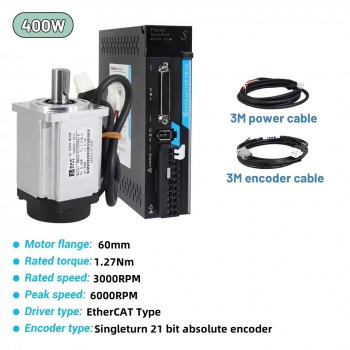

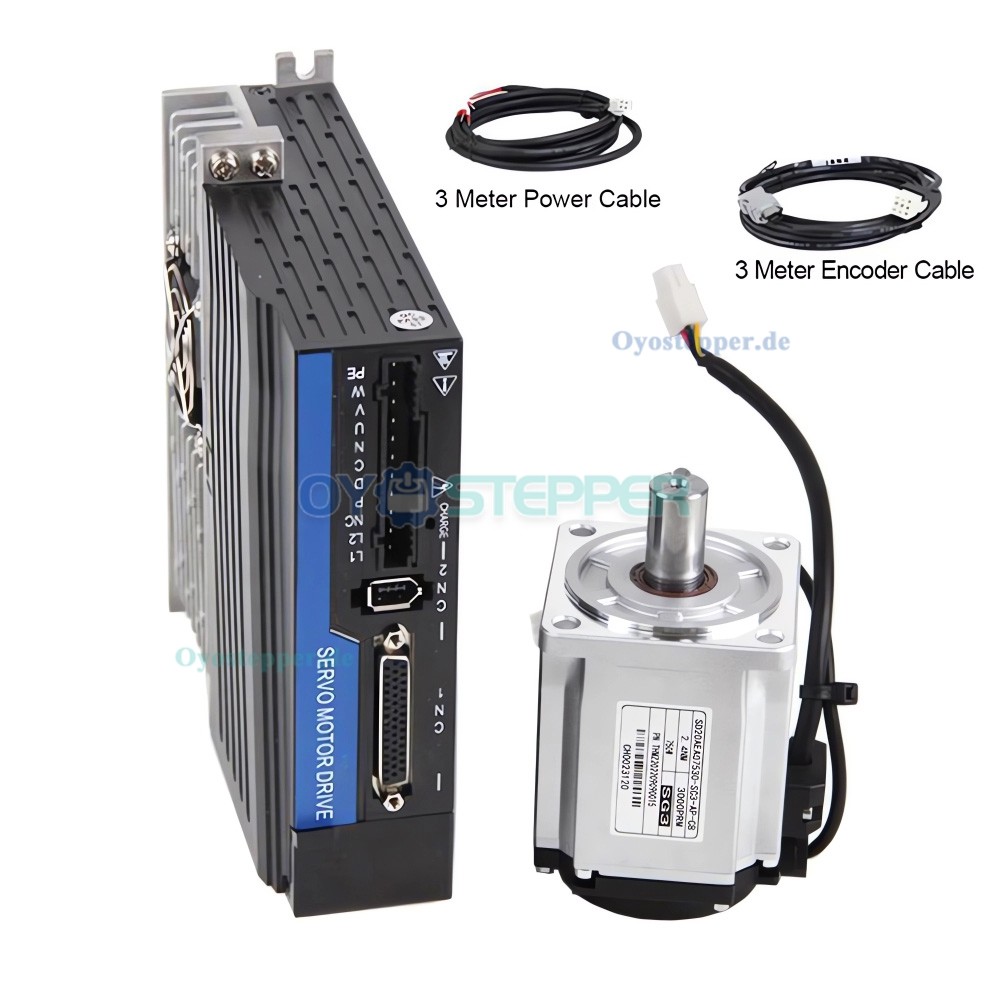

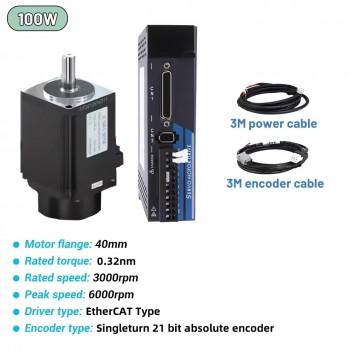

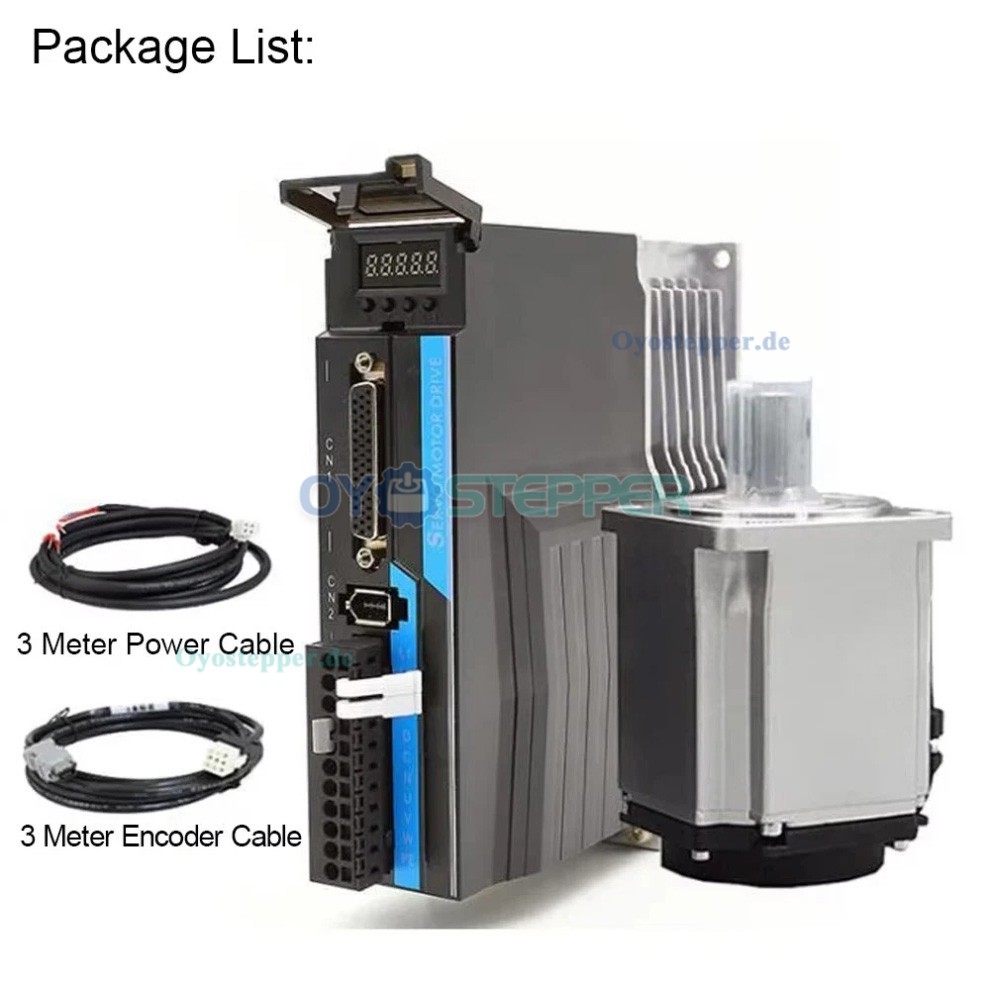

Lieferumfang:
1× Servomotor
1× EtherCAT-Servoregler
1× Encoderkabel, 3m
1× Leistungskabel, 3m

Hinweis:
Eine Ausführung mit 23-Bit-Encoder ist optional. Die Verfügbarkeit ist vor dem Kauf zu prüfen.
