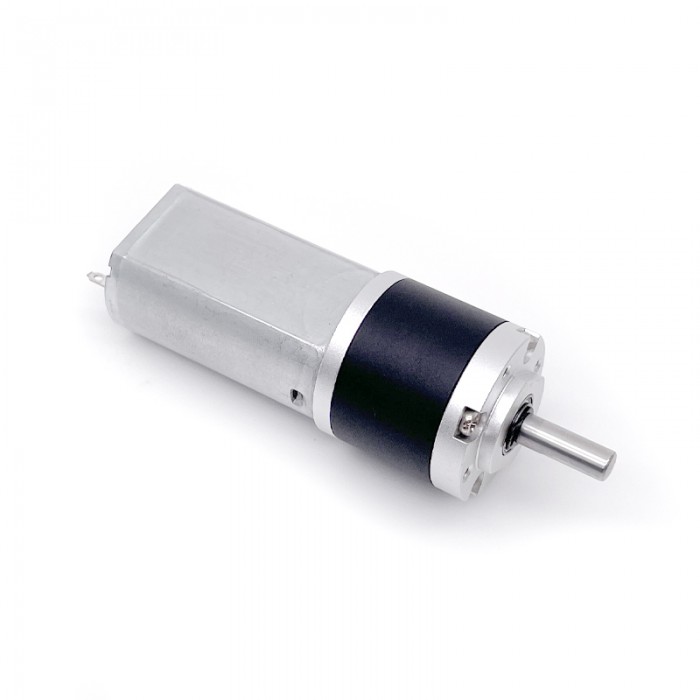

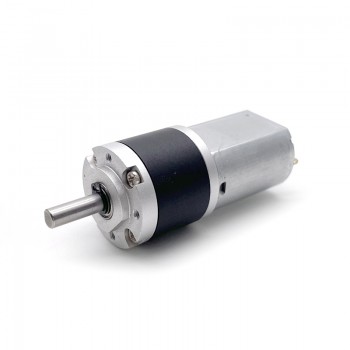

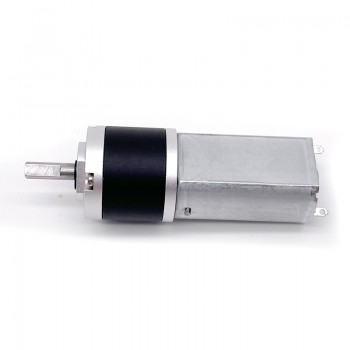

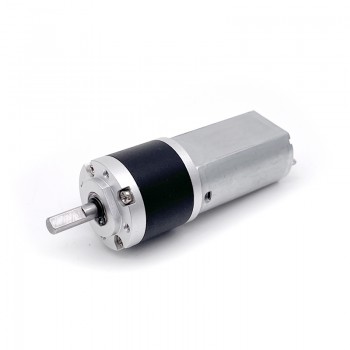

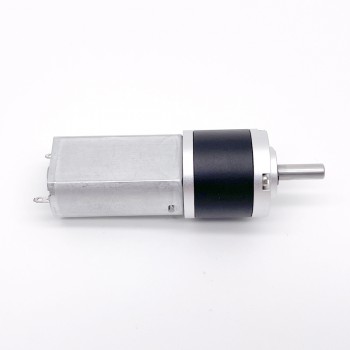

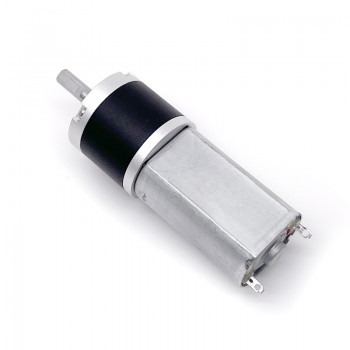

2 Stück Wasserdichter DC-Getriebemotor 6V / 12V, Planetengetriebe, 3 kg·cm, 10–200 U/min
- Handbücher und Dokumentation:
Merkmale
Kompakter DC-Getriebemotor mit niedriger Drehzahl und anwendbarem Drehmoment
22-mm-Getriebemotor unterstützt ein Drehmoment von 0,8 Nm
Geeignet für Anwendungen mit begrenztem Durchmesser, reduziertem Geräuschpegel und spezifischem Drehmomentbedarf
Kompatibel mit Encoder (3 Impulse pro Umdrehung)
Verfügbare Übersetzungsverhältnisse: 16:1, 64:1, 84:1, 107:1, 224:1, 304:1, 361:1, 428,7:1, 1024:1;
2 Stufe: 16:1
3 Stufe: 64:1 / 84:1/107:1
4 Stufe: 224:1 / 304:1/361:1/428.7:1
5 Stufe: 1024:1
Anwendung:
Elektrofahrrad, Ventilator, Haushaltsgeräte, Kosmetikinstrumente, Elektroschlösser, optische Geräte.

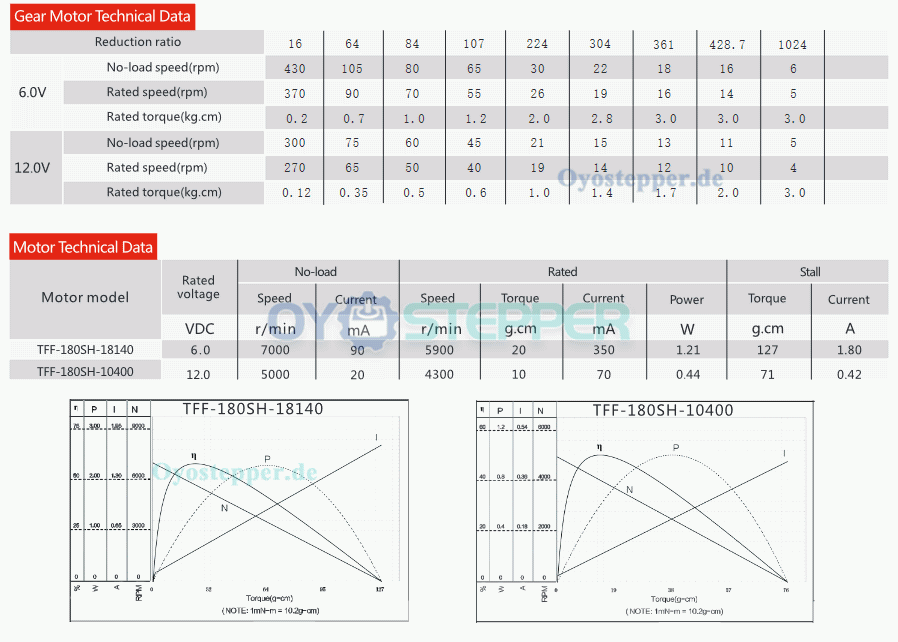

Elektrische Daten:
Artikelnummer: GMP22-180SH
Nennspannung: 6 V/12 VDC
Nenndrehmoment: max. 3,0 kg/cm
Maximales Drehmoment: 6,0 kg/cm
Nennstrom: 350 mA (6 V)/70 mA (12 V)
Leerlaufdrehzahl (ohne Getriebe): 7000 U/min (6 V)/5000 U/min (12 V)
Nenndrehzahl (ohne Getriebe): 5900 U/min (6 V)/4300 U/min (12 V)
Leerlaufdrehzahl (mit Getriebe): 4–430 U/min
Nenndrehzahl (mit Getriebe): 3–370 U/min
Nennleistung: 1,21 W (6 V)/0,44 W (12 V)
Getriebeart: Planetengetriebe
Motortyp: Bürstenmotor
Drehrichtung: Rechts/Links
Effizienz: IE 4
Effizienz: 65 %
Axialspiel: 0,05–0,3
Lärm: 30 cm, 40–50 dB

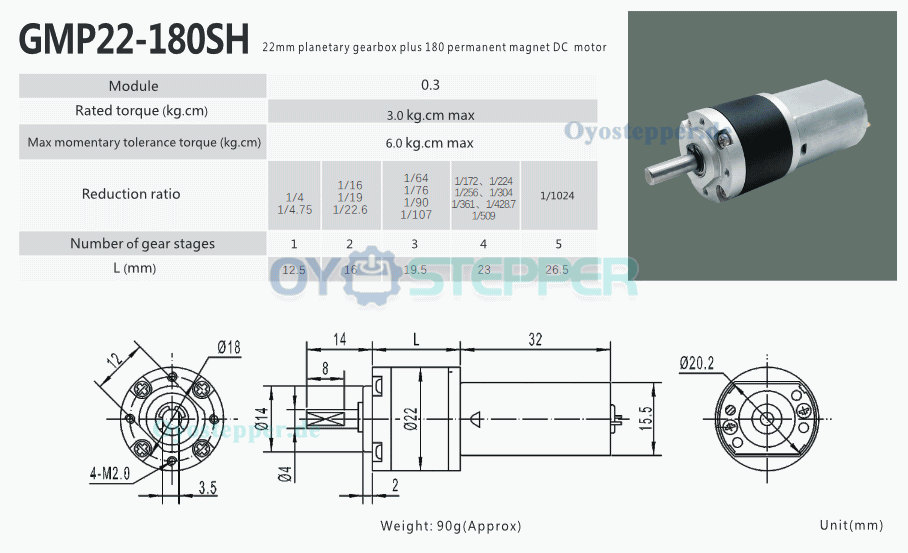

Physikalische Daten:
Motorgröße: Φ15,5 x 32 mm
Flanschgröße: Φ22 mm
Getriebelänge: 12,5 mm/16 mm/19,5 mm/23 mm/26,5 mm
Wellentyp: D-Cut
D-Cut-Durchmesser: 3,5 mm
D-Cut-Länge: 8 mm
Wellendurchmesser: 4 mm
Wellenlänge: 12 mm
Gewicht: 90 g
| Physikalische Spezifikation | |
|---|---|
| Körper Länge(mm) | 32+Getriebe |
| Schaftdurchmesser(mm) | 4 |
| Schaftlänge(mm) | 14 |
| Gewicht(g) | 90 |
| Rahmengröße(mm) | Φ22 |
| Länge des Getriebes(mm) | 12.5 / 16 / 19.5 / 23 / 26.5 |
| Getriebetyp | Planetengetriebe |
| Übersetzungsverhältnis | 16:1 / 64:1 / 84:1 / 107:1 / 224:1 / 304:1 / 428.7:1 / 1024:1 / 361:1 |
| Abtriebswellentyp | D-Schnitt |
| Einzelne Welle/Doppelwelle | Einzelwelle |
| Elektrische Spezifikation | |
| Nennleistung(W) | 1.21 / 0.44 |
| Nennspannung(V) | 6 / 12 |
| Nenndrehmoment(kg.cm) | 3 |
| Nenndrehzahl (U/min) | 3-370 |
| Nennstrom (A) | 0.35 / 0.07 |
