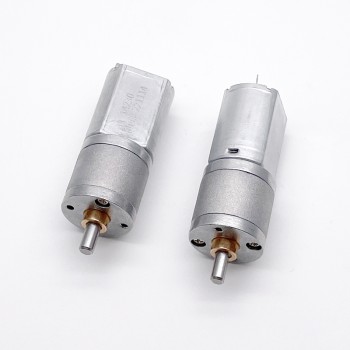

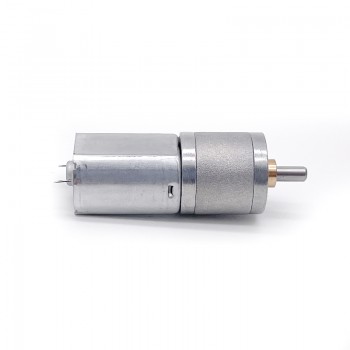

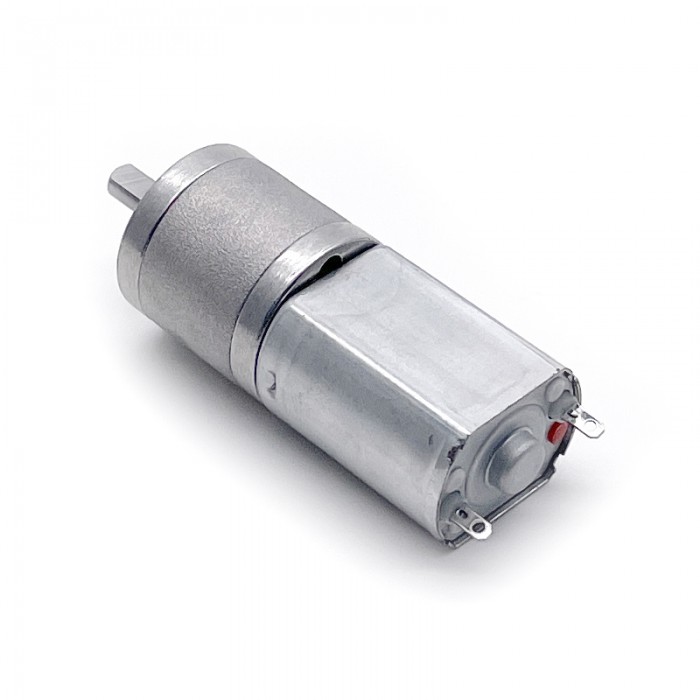

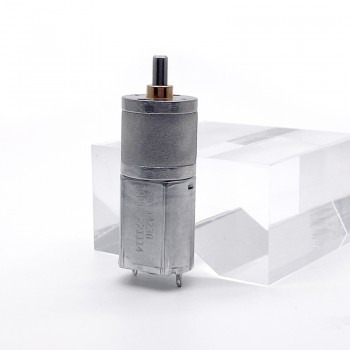

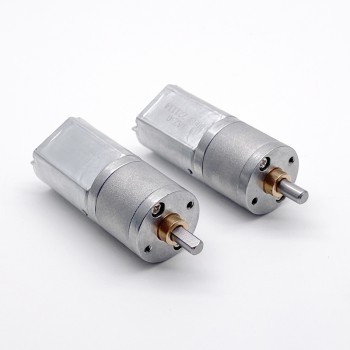

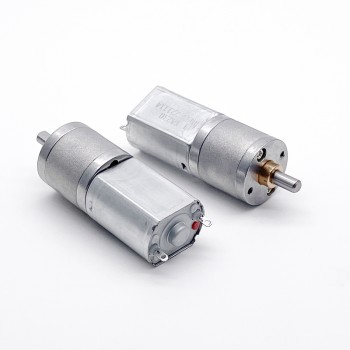

2 Stück DC-Getriebemotor, 6V / 12V, Stirnradgetriebe, 2,5 kg·cm, Drehzahlreduzierer
- Handbücher und Dokumentation:
Merkmale:
Kompakter DC-Getriebemotor mit niedriger Drehzahl und vergleichsweise hohem Drehmoment
20 mm Getriebemotor mit einem Nenndrehmoment von 0,3 Nm
Geeignet für Anwendungen mit geringem Durchmesser, reduziertem Geräuschpegel und erhöhtem Drehmomentbedarf
Kann mit Encoder kombiniert werden (z. B. 3 PPR)
Übersetzungsverhältnisse: 29 / 31 / 56 / 73 / 78 / 107 / 140 / 182 / 195 / 268 / 349 / 456 / 488
4-stufig: 29:1 / 31:1
5-stufig: 56:1 / 73:1
6-stufig: 107:1 / 182:1
7-stufig: 268:1 / 349:1 / 456:1 / 488:1;
Anwendungsbereiche:
Boote, Haushaltsgeräte, Smart-Home-Systeme, weitere Anwendungen;

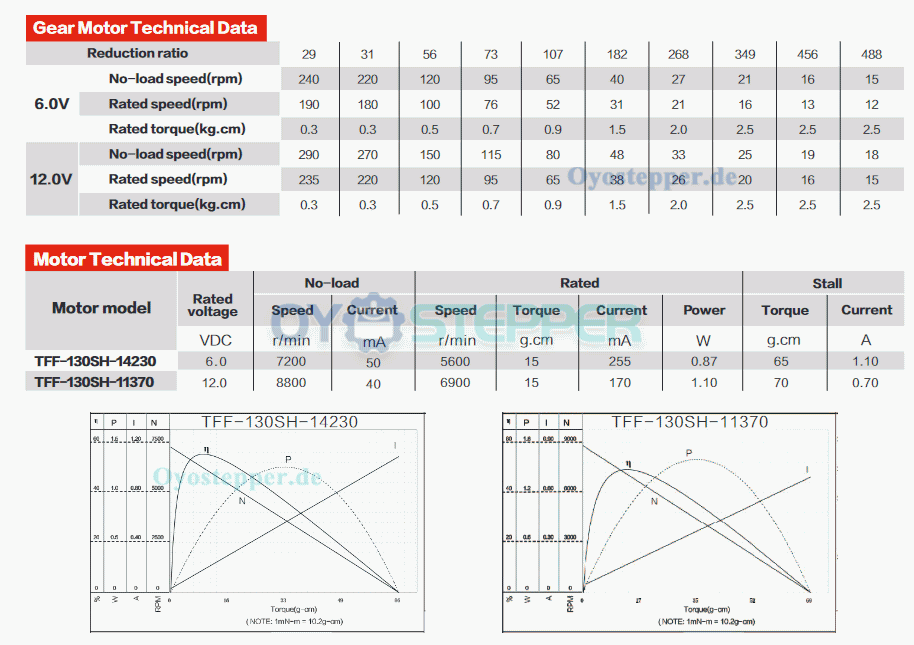

Elektrische Spezifikationen:
Artikelnummer: GM20-130SH
Nennspannung: 6 V / 12 V DC
Nennmoment: 2,5 kg·cm
Max. kurzzeitige Drehmomenttoleranz: 5,0 kg·cm
Nennstrom: 255 mA (6 V) / 170 mA (12 V)
Leerlaufdrehzahl ohne Getriebe: 7200 U/min (6 V) / 8800 U/min (12 V)
Nenndrehzahl ohne Getriebe: 5600 U/min (6 V) / 6900 U/min (12 V)
Leerlaufdrehzahl mit Getriebe: 15–240 U/min
Nenndrehzahl mit Getriebe: 12–235 U/min
Nennleistung: 0,87 W (6 V) / 1,1 W (12 V)
Getriebeart: Stirnradgetriebe
Wirkungsgrad: IE 1
Geräuschpegel (30 cm Abstand): ca. 40–50 dB;

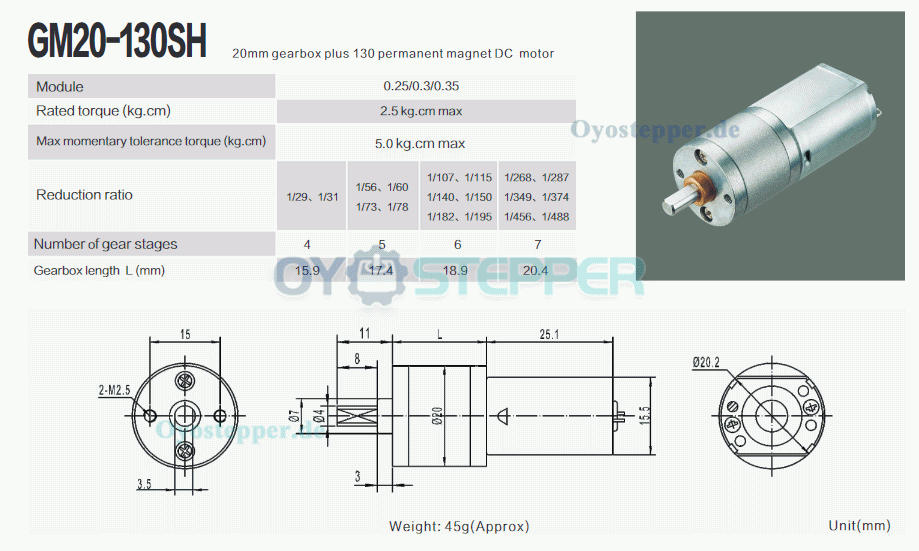

Mechanische Spezifikationen:
Motormaße: 20,2 × 15,5 × 25,1 mm
Getriebelänge: 15,9 mm / 17,4 mm / 18,9 mm / 20,4 mm
Flanschdurchmesser: Ø20 mm
Wellenform: D-Profil
D-Flachdurchmesser: 3,5 mm
Wellenlänge: 8 mm
Wellendurchmesser: 4 mm
Gewicht: 45 g
| Physikalische Spezifikation | |
|---|---|
| Körper Länge(mm) | 25+Getriebe |
| Rahmengröße(mm) | Φ20 |
| Schaftdurchmesser(mm) | 4 |
| Schaftlänge(mm) | 8 |
| Gewicht(g) | 45 |
| Länge des Getriebes(mm) | 15.9 / 17.4 / 18.9 / 20.4 |
| Übersetzungsverhältnis | 29:1 / 31:1 / 56:1 / 73:1 / 107:1 / 182:1 / 268:1 / 349:1 / 456:1 / 488:1 |
| Abtriebswellentyp | D-Schnitt |
| Einzelne Welle/Doppelwelle | Einzelwelle |
| Getriebetyp | Stirnradgetriebe |
| Elektrische Spezifikation | |
| Nennleistung(W) | 0.87 / 1.1 |
| Nennspannung(V) | 6 / 12 |
| Nennstrom (A) | 0.255 / 0.17 |
| Nenndrehzahl (U/min) | 5600 / 6900 |
| Nenndrehmoment(kg.cm) | 0.015 |
