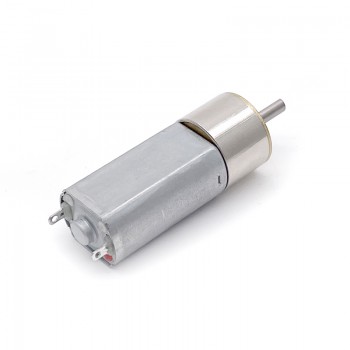

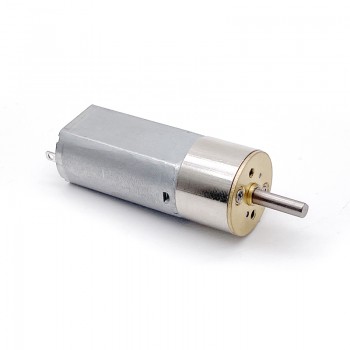

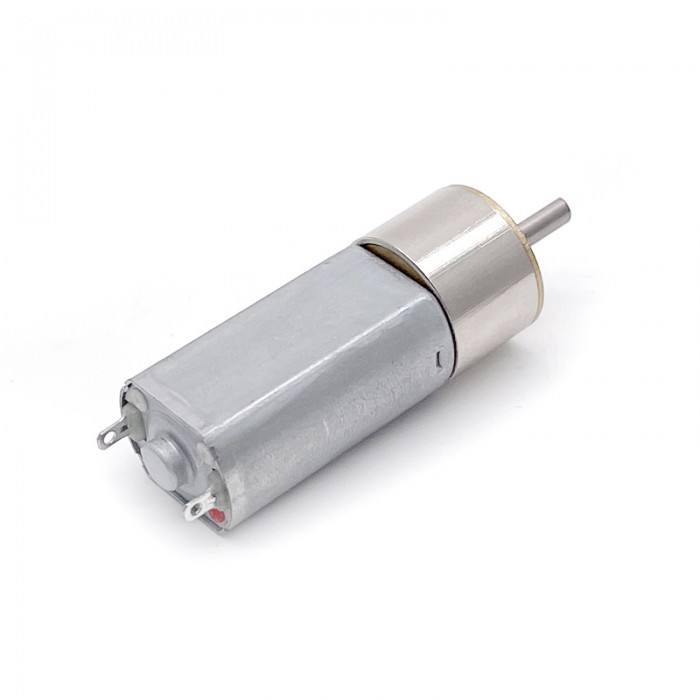

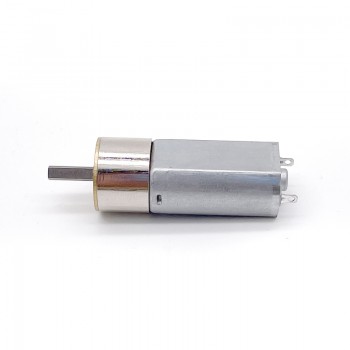

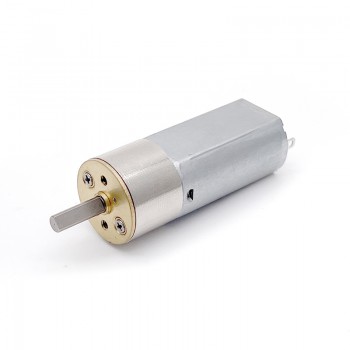

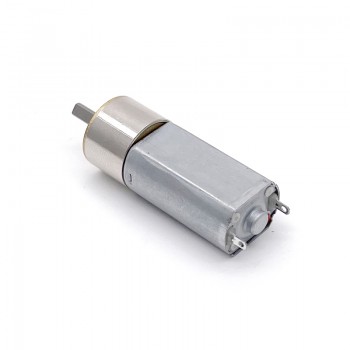

2 Stück DC-Getriebemotor, 6V / 12V, Stirnradgetriebe, 0,5 kg·cm, gebürsteter PMDC-Motor
- Handbücher und Dokumentation:
Merkmale:
Kompakter DC-Getriebemotor mit niedriger Drehzahl und vergleichsweise hohem Drehmoment
16 mm Getriebemotor mit einem Nenndrehmoment von 0,1 Nm
Geeignet für Anwendungen mit geringem Durchmesser, reduziertem Geräuschpegel und erhöhtem Drehmomentbedarf
DC-Getriebemotor kann mit Encoder (z. B. 3 PPR) kombiniert werden
Übersetzungsverhältnisse: 10 / 20 / 35 / 63 / 86 / 115 / 150 / 250 / 360
Anwendungsbereiche:
Boote, Fahrzeuge, E-Bikes, Haushaltsgeräte, Kosmetikgeräte, Smart-Home-Systeme, DIY-Roboterprojekte.

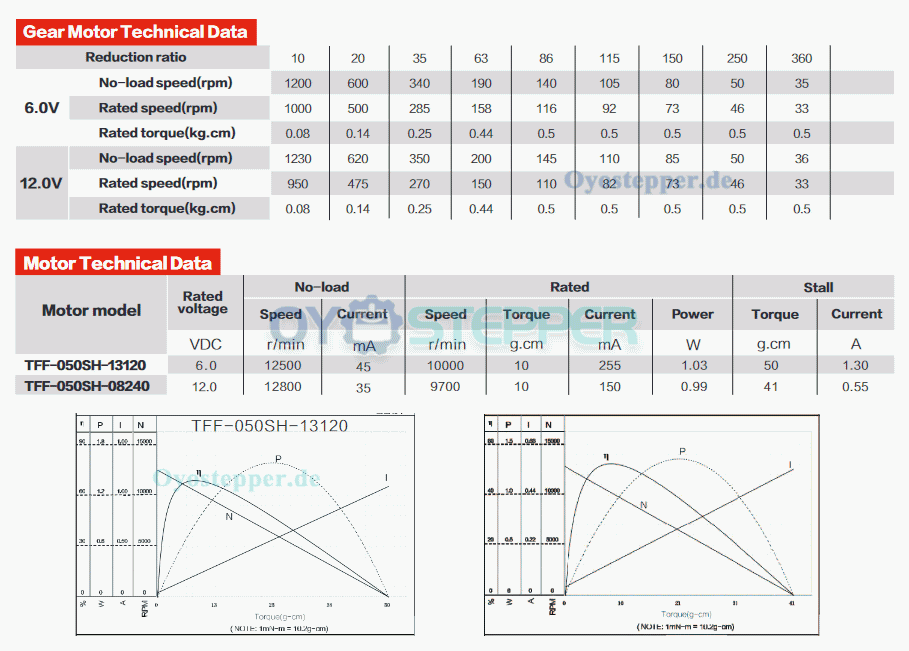

Elektrische Spezifikationen:
Artikelnummer: GM16-050SH
Nennspannung: 6 V / 12 V DC
Nennmoment: 0,5 kg·cm
Zulässiges max. Moment (kurzzeitig): 1,0 kg·cm
Nennstrom: 255 mA (6 V) / 150 mA (12 V)
Leerlaufdrehzahl ohne Getriebe: 12.500 U/min (6 V) / 12.800 U/min (12 V)
Nenndrehzahl ohne Getriebe: 10.000 U/min (6 V) / 9.700 U/min (12 V)
Leerlaufdrehzahl mit Getriebe: 35–1230 U/min
Nenndrehzahl mit Getriebe: 33–1000 U/min
Nennleistung: 1,03 W (6 V) / 0,99 W (12 V)
Ausgangsleistung: 2 W
Motortyp: Bürstenmotor
Getriebeart: Stirnradgetriebe
Encoder: 1–1024 PPR
Wirkungsgrad: IE 3
Geräuschpegel (30 cm Abstand): ca. 40–50 dB;

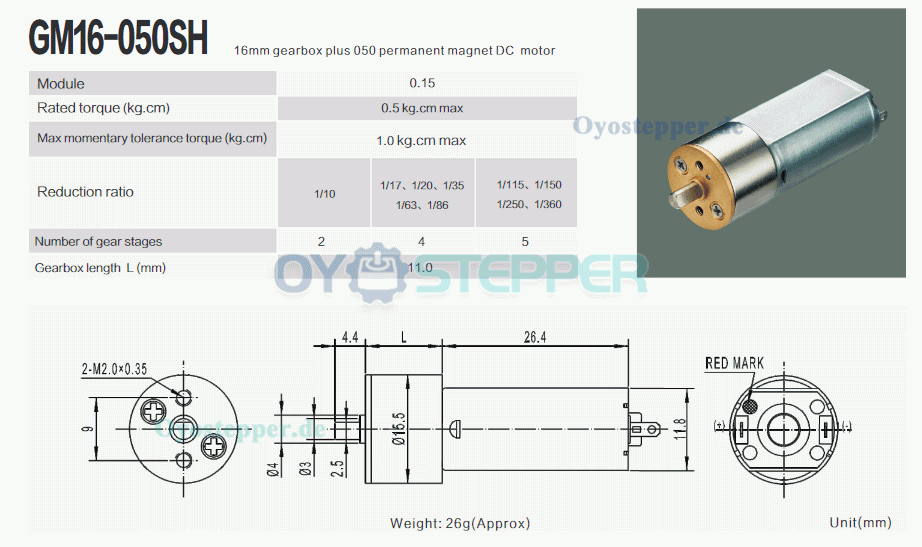

Mechanische Spezifikationen:
Motormaße: 15,5 × 11,8 × 26,4 mm
Getriebelänge: 11 mm
Flanschdurchmesser: Ø15,5 mm
Wellenform: D-Profil
D-Flachdurchmesser: 2,5 mm
Wellenlänge: 4,4 mm
Wellendurchmesser: 3 mm
Gewicht: 26 g
| Physikalische Spezifikation | |
|---|---|
| Schaftlänge(mm) | 4.4 |
| Rahmengröße(mm) | Φ15.5 |
| Länge des Getriebes(mm) | 11 |
| Übersetzungsverhältnis | 10:1 / 20:1 / 35:1 / 63:1 / 86:1 / 115:1 / 150:1 / 250:1 / 360:1 |
| Körper Länge(mm) | 26.4+Getriebe |
| Schaftdurchmesser(mm) | 3 |
| Gewicht(g) | 26 |
| Abtriebswellentyp | D-Schnitt |
| Einzelne Welle/Doppelwelle | Einzelwelle |
| Getriebetyp | Spur Gear |
| Elektrische Spezifikation | |
| Nennspannung(V) | 6 / 12 |
| Nennstrom (A) | 0.255 / 0.15 |
| Nenndrehzahl (U/min) | 9700 / 10000 |
| Nennleistung(W) | 1.03 / 0.99 |
| Nenndrehmoment(kg.cm) | 0.01 |
