2 Stück DC-Getriebemotor, 6V / 12V, gebürstet, Permanentmagnet, 0,5 kg·cm, 12 × 29,6 mm
- Handbücher und Dokumentation:
Merkmale:
Kompakter DC-Getriebemotor mit niedriger Drehzahl und vergleichsweise hohem Drehmoment
13-mm-Getriebemotor liefert ein Drehmoment von 0,05 Nm
Geeignet für Anwendungen mit geringem Durchmesser, reduziertem Geräuschpegel und höherem Drehmomentbedarf
Übersetzungsverhältnisse: 3、10、17、20、35、63、86、115、150、250、360
2-stufig: 10:1
4-stufig: 20:1 / 35:1 / 63:1 / 86:1
5-stufig: 115:1 / 150:1 / 250:1 / 360:1
Anwendungsbereiche:
Fahrzeuge, E-Bikes, Lüfter, Haushaltsgeräte, Kosmetikinstrumente, Smart-Home-Systeme, Roboter

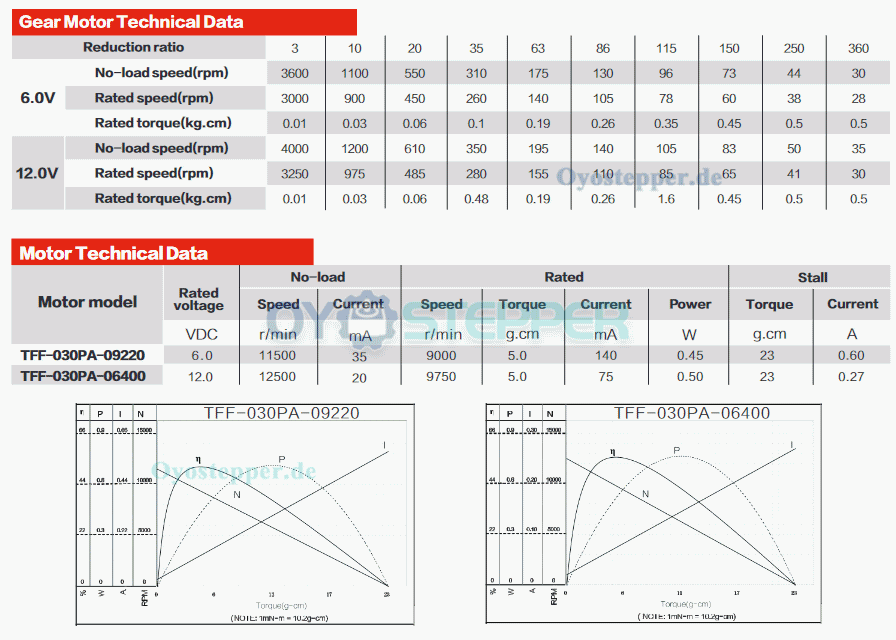

Elektrische Spezifikationen:
Artikelnummer: GM13-030PA
Nennspannung: 6 V / 12 V DC
Nennmoment: 0,5 kg·cm
Max. kurzzeitiges Toleranzmoment: 1,0 kg·cm
Nennstrom: 140 mA (6 V) / 75 mA (12 V)
Leerlaufdrehzahl ohne Getriebe: 11.500 U/min (6 V) / 12.500 U/min (12 V)
Nenndrehzahl ohne Getriebe: 9.000 U/min (6 V) / 9.750 U/min (12 V)
Leerlaufdrehzahl mit Getriebe: 30–3600 U/min
Nenndrehzahl mit Getriebe: 30–3000 U/min
Nennleistung: 0,45 W (6 V) / 0,5 W (12 V)
Wirkungsgrad: ca. 70 %
Geräuschpegel (30 cm Abstand): ca. 40–50 dB

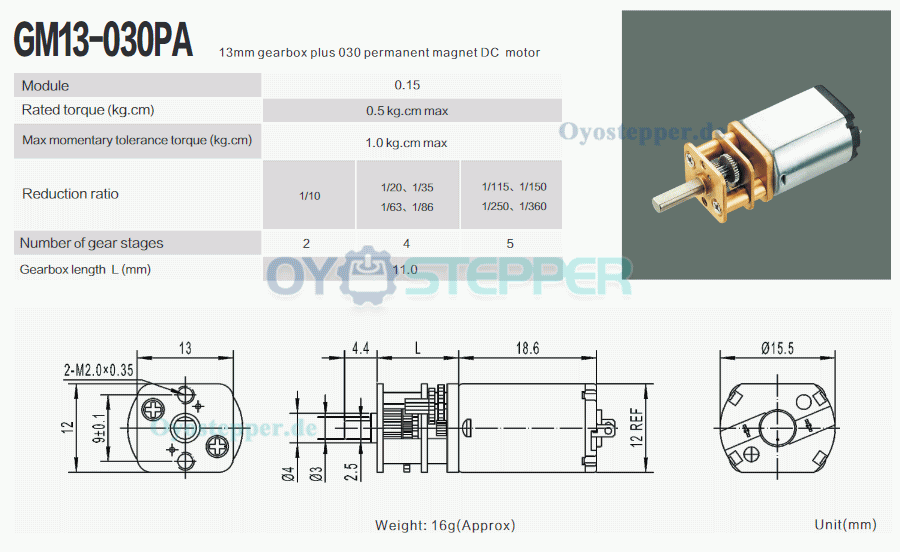

Mechanische Spezifikationen:
Motormaße: 15 × 13 × 18,6 mm
Getriebelänge: 11 mm
Wellenform: D-Cut
D-Cut-Durchmesser: 2,5 mm
Wellenlänge: 4,4 mm
Wellendurchmesser: 3 mm
Gewicht: 16 g
| Physikalische Spezifikation | |
|---|---|
| Schaftdurchmesser(mm) | 3 |
| Länge des Getriebes(mm) | 11 |
| Übersetzungsverhältnis | 3:1 / 10:1 / 20:1 / 63:1 / 86:1 / 115:1 / 150:1 / 360:1 / 35:1 / 250:1 |
| Gewicht(g) | 16 |
| Rahmengröße(mm) | 12x13 |
| Körper Länge(mm) | 29.5+Getriebe |
| Schaftlänge(mm) | 4.4 |
| Abtriebswellentyp | D-Schnitt |
| Einzelne Welle/Doppelwelle | Einzelwelle |
| Getriebetyp | Stirnradgetriebe |
| Elektrische Spezifikation | |
| Nennspannung(V) | 6 / 12 |
| Nenndrehmoment(kg.cm) | 0.5 |
| Nenndrehzahl (U/min) | 30-3000 |
| Nennleistung(W) | 0.5 / 0.45 |
| Nennstrom (A) | 0.14 / 0.075 |
