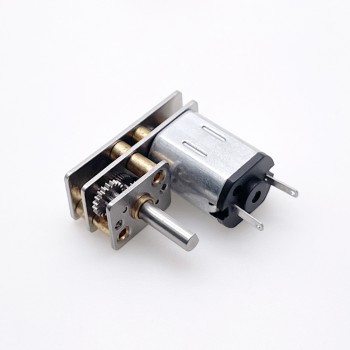

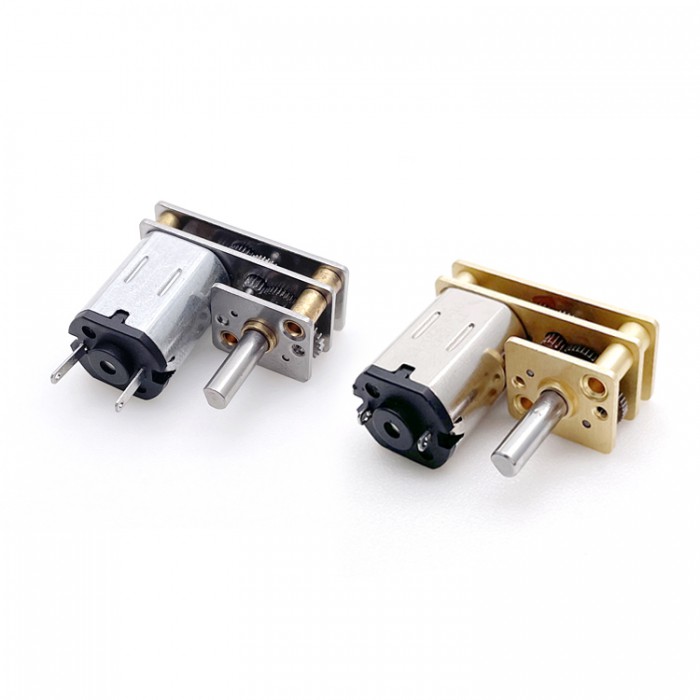

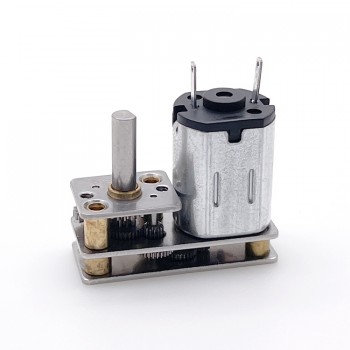

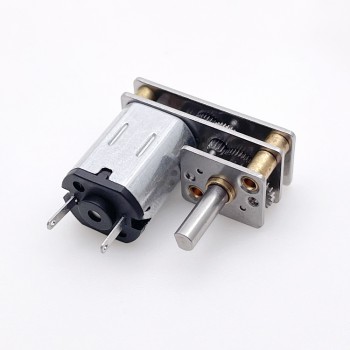

2 Stück Mini-DC-Getriebemotor, 2,4V / 5V, Permanentmagnet, 0,21–0,5 g·cm, kompakter Aufbau
- Handbücher und Dokumentation:
Merkmale
Kompakter DC-Getriebemotor für Anwendungen mit geringer Drehzahl und gleichmäßigem Drehmomentbedarf.
Das 24×12 mm Getriebemodul unterstützt ein Drehmoment von 0,05 Nm.
Einsatzfähig bei begrenztem Einbauraum, reduziertem Betriebsgeräusch und spezifischen Drehmomentanforderungen
Unterstützt die Verwendung mit Encoder (3 Impulse pro Umdrehung)
Verfügbare Übersetzungsverhältnisse: 150:1, 350:1, 500:1;
Anwendungsbereiche:
Boot, Auto, E-Bike, Haushaltsgerät, Kosmetikinstrument, Smart-Home-Geräte, industrielle Ausrüstung.

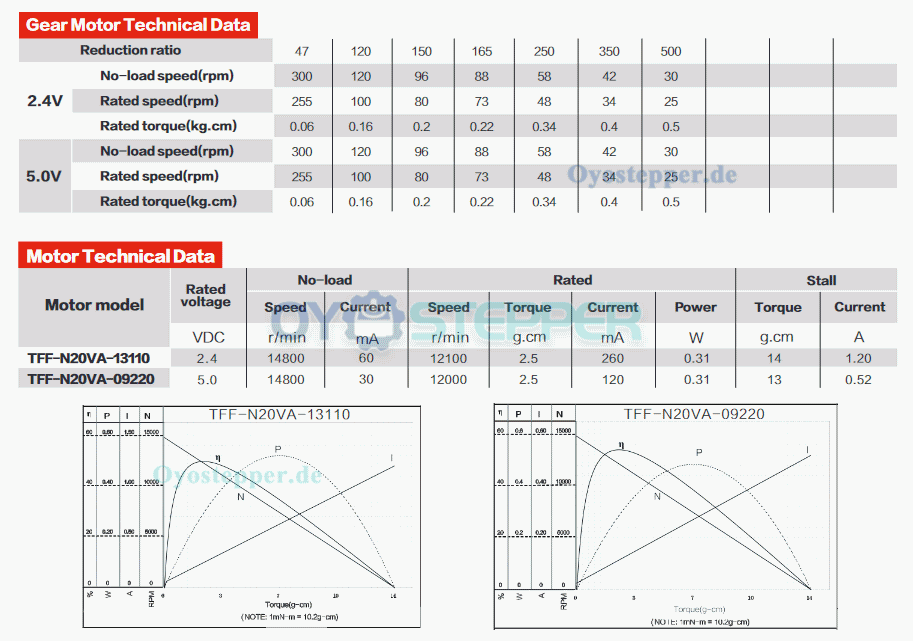

Elektrische Spezifikationen

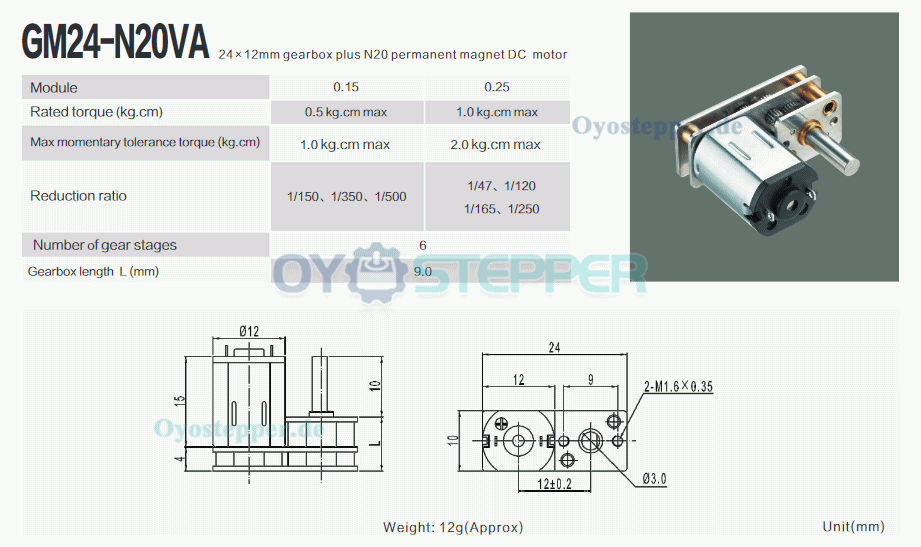

Modell: GM24-N20VA-0.15
Nennspannung: 2,4V / 5V DC
Nennmoment: 0,5 kg·cm
Maximal tolerierbares kurzzeitiges Moment: 1,0 kg·cm
Nennstrom: 260 mA (2,4V) / 120 mA (6V)
Leerlaufdrehzahl (ohne Getriebe): 14.800 U/min
Nenndrehzahl (ohne Getriebe): 12.100 U/min (2,4V) / 12.000 U/min (6V)
Leerlaufdrehzahl (mit Getriebe): 30–300 U/min
Nenndrehzahl (mit Getriebe): 25–255 U/min
Nennausgangsleistung: 0,31 W
Getriebeart: Stirnradgetriebe
Motortyp: Bürstenmotor
Wirkungsgrad: 80 %–90 %
Geräuschpegel: 40–50 dB (gemessen in 30 cm Abstand);

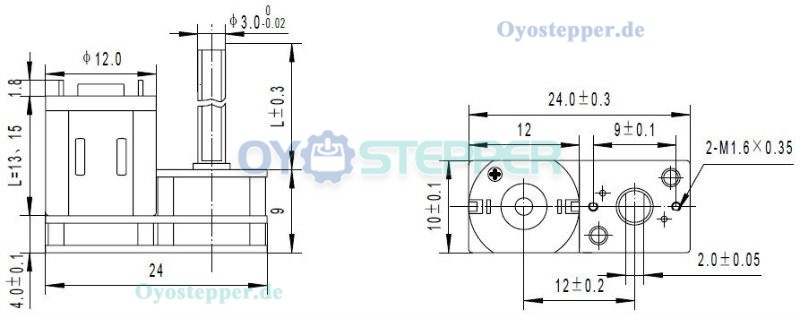

Physikalische Spezifikationen:
Motormaße: 12 × 10 × 15 mm
Getriebelänge: 6 mm
Flanschgröße: 12 × 10 mm
Wellenform: D-Profil
Durchmesser D-Profil: 2,5 mm
Wellenlänge: 10 mm
Wellendurchmesser: 3 mm
Gewicht: 12 g
| Elektrische Spezifikation | |
|---|---|
| Nennspannung(V) | 5 / 2.4 |
| Nennleistung(W) | 0.31 |
| Nenndrehmoment(kg.cm) | 0.5 |
| Nenndrehzahl (U/min) | 25-255 |
| Nennstrom (A) | 0.26 / 0.12 |
| Physikalische Spezifikation | |
| Schaftdurchmesser(mm) | 3 |
| Schaftlänge(mm) | 10 |
| Gewicht(g) | 12 |
| Rahmengröße(mm) | 12X10 |
| Abtriebswellentyp | D-Schnitt |
| Länge des Getriebes(mm) | 6 |
| Getriebetyp | Stirnradgetriebe |
| Übersetzungsverhältnis | 150:1 / 350:1 / 500:1 |
| Einzelne Welle/Doppelwelle | Einzelwelle |
