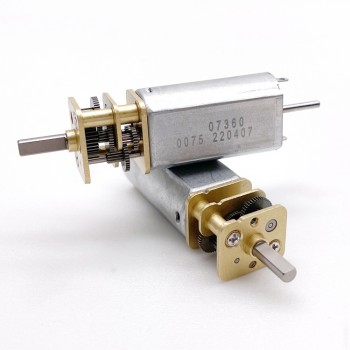

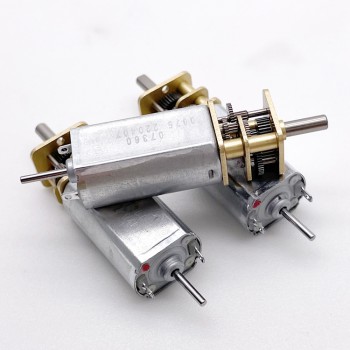

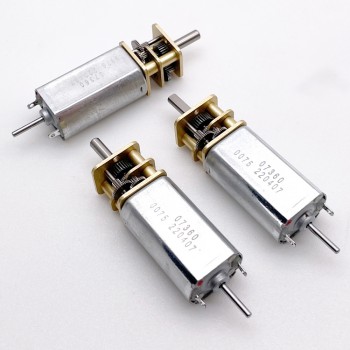

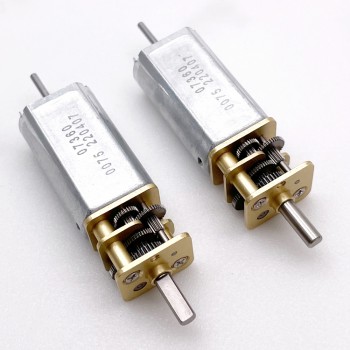

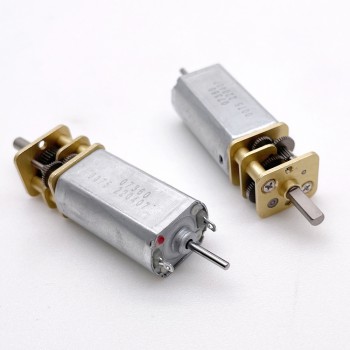

2 Stück DC-Getriebemotor, 6V / 12V, gebürstet, Ø14 mm Gleichstrommotor mit Permanentmagnet
- Handbücher und Dokumentation:
Merkmale:
Kompakter DC-Getriebemotor mit niedriger Drehzahl und vergleichsweise hohem Drehmoment
14-mm-Getriebemotor mit einem Drehmoment von 0,1 Nm
Geeignet für Anwendungen mit geringem Durchmesser, reduziertem Geräuschpegel und höherem Drehmomentbedarf

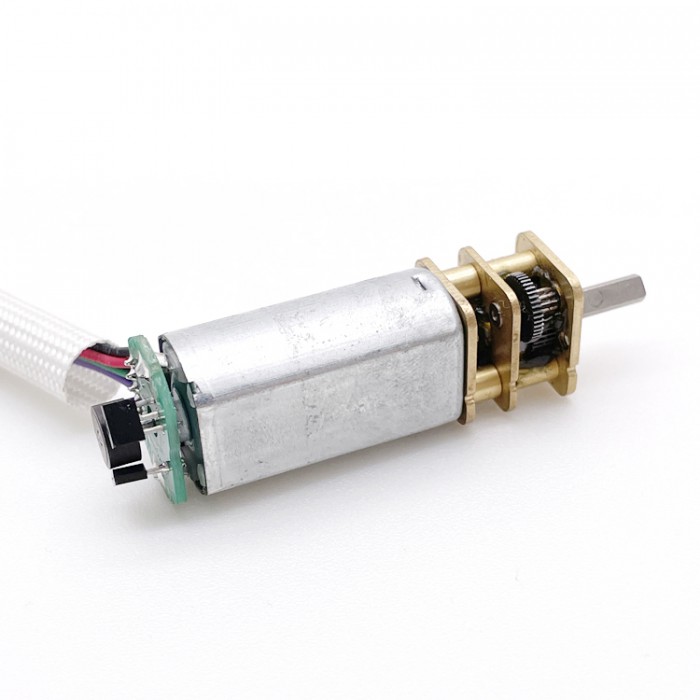

DC-Getriebemotor kann mit Encoder (z. B. 3 PPR) kombiniert werden
Übersetzungsverhältnisse: 30、63、115、130、150、180、210、250、300、350
4-stufig: 30:1 / 63:1
5-stufig: 115:1 / 130:1 / 250:1 / 300:1 / 350:1
Anwendungsbereiche:
Boote, Fahrzeuge, E-Bikes, Haushaltsgeräte, Kosmetikinstrumente, Smart-Home-Systeme, DIY-Roboterprojekte.

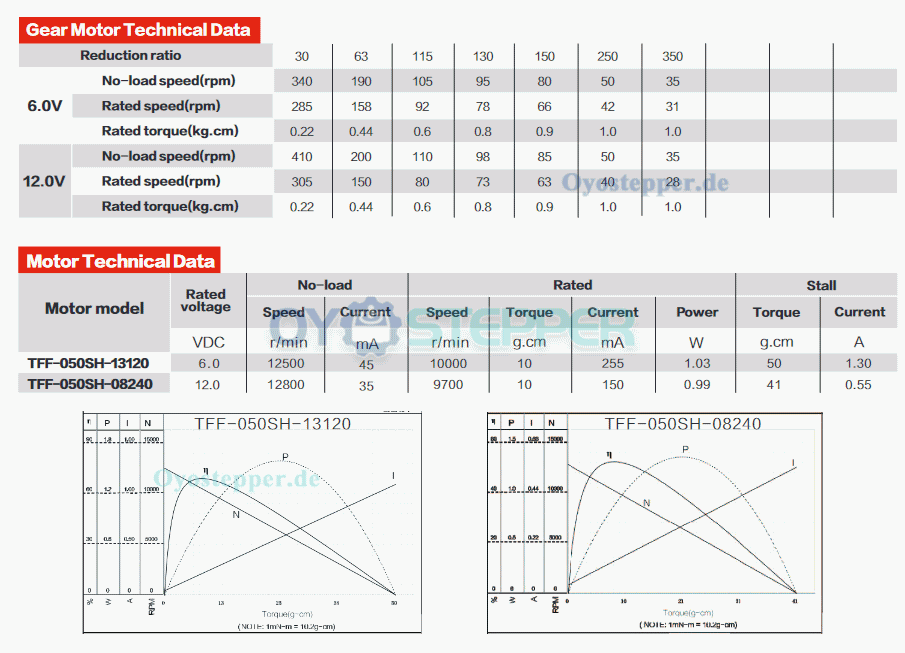

Elektrische Spezifikationen:
Artikelnummer: GM14-050SH
Nennspannung: 6 V / 12 V DC
Nennmoment: 1,0 kg·cm
Max. kurzzeitiges Toleranzmoment: 2,0 kg·cm
Nennstrom: 255 mA (6 V) / 150 mA (12 V)
Leerlaufdrehzahl ohne Getriebe: 12.500 U/min (6 V) / 12.800 U/min (12 V)
Nenndrehzahl ohne Getriebe: 10.000 U/min (6 V) / 9.700 U/min (12 V)
Leerlaufdrehzahl mit Getriebe: 35–410 U/min
Nenndrehzahl mit Getriebe: 28–305 U/min
Nennleistung: 1,03 W (6 V) / 0,99 W (12 V)
Getriebetyp: Stirnradgetriebe
Motortyp: Bürstenmotor
Wirkungsgrad: LE 3
Geräuschpegel (30 cm Abstand): ca. 40–50 dB;

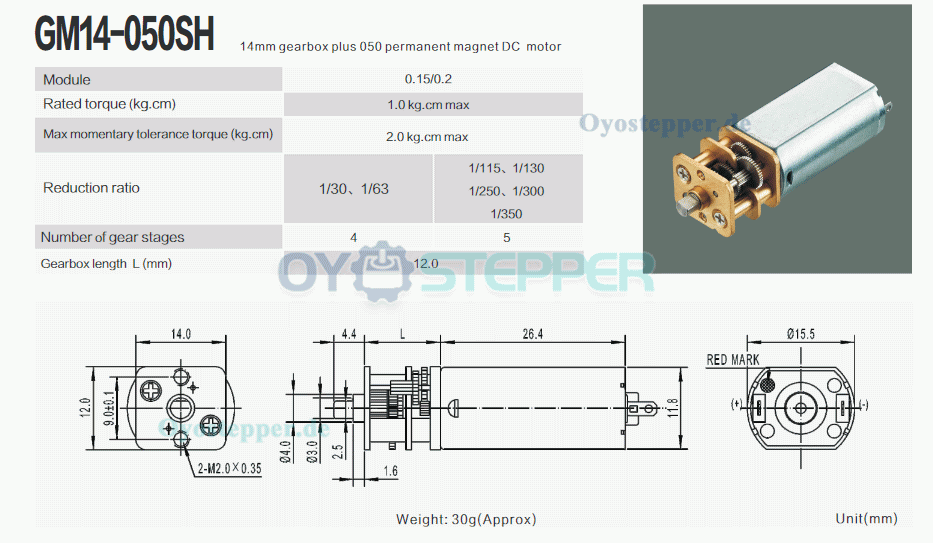

Mechanische Spezifikationen:
Motormaße: 15,5 × 11,8 × 26,4 mm
Getriebelänge: 12 mm
Flanschgröße: 14 × 12 mm
Wellenform: D-Cut
D-Cut-Durchmesser: 2,5 mm
Wellenlänge: 4,4 mm
Wellendurchmesser: 3 mm
Gewicht: 30 g
| Physikalische Spezifikation | |
|---|---|
| Rahmengröße(mm) | 14*12 |
| Schaftdurchmesser(mm) | 3 |
| Schaftlänge(mm) | 4.4 |
| Gewicht(g) | 30 |
| Getriebetyp | Stirnradgetriebe |
| Übersetzungsverhältnis | 30:1 / 63:1 / 115:1 / 130:1 / 150:1 / 250:1 / 350:1 |
| Körper Länge(mm) | 26.4+Getriebe |
| Abtriebswellentyp | D-Schnitt |
| Einzelne Welle/Doppelwelle | 25 |
| Elektrische Spezifikation | |
| Nennleistung(W) | 1.03 / 0.99 |
| Nennspannung(V) | 6 / 12 |
| Nenndrehzahl (U/min) | 31 |
| Nennstrom (A) | 0.255 / 0.15 |
| Nenndrehmoment(kg.cm) | 0.01 |
