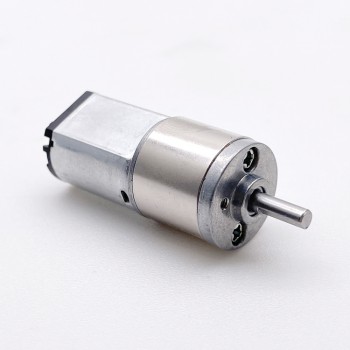

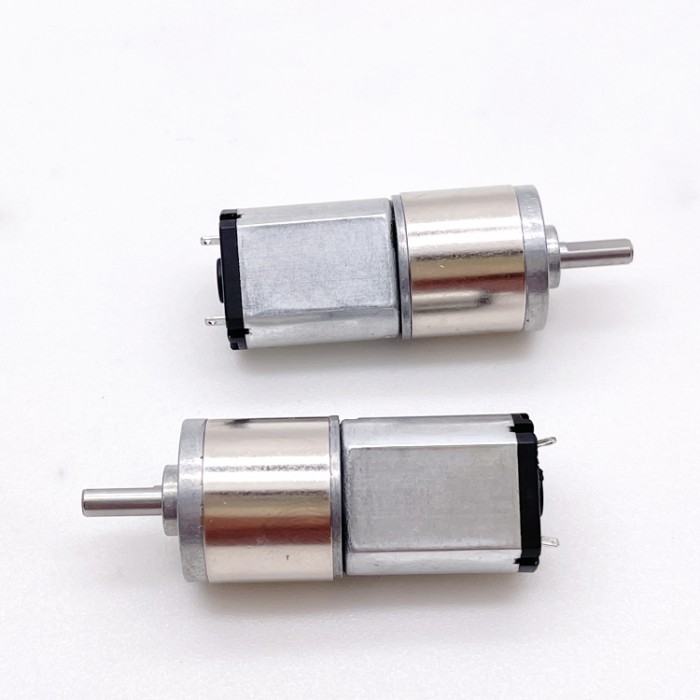

2 Stück DC-Getriebemotor, 6V / 12V, mit Stirnradgetriebe, 0,5 kg·cm, kompakter Elektromotor
- Handbücher und Dokumentation:
2 Stück DC-Getriebemotor, 6V / 12V, mit Stirnradgetriebe, 0,5 kg·cm, kompakter Elektromotor
Merkmale:
Kompakter DC-Getriebemotor mit niedriger Drehzahl und vergleichsweise hohem Drehmoment
16 mm Getriebemotor mit einem Drehmoment von 0,1 Nm
Geeignet für Anwendungen mit geringem Durchmesser, reduziertem Geräuschpegel und höherem Drehmomentbedarf
Übersetzungsverhältnisse: 10、17、20、35、63、86、115、150、250、360
Anwendungsbereiche:
Boote, Fahrzeuge, E-Bikes, Haushaltsgeräte, industrielle Ausrüstung;

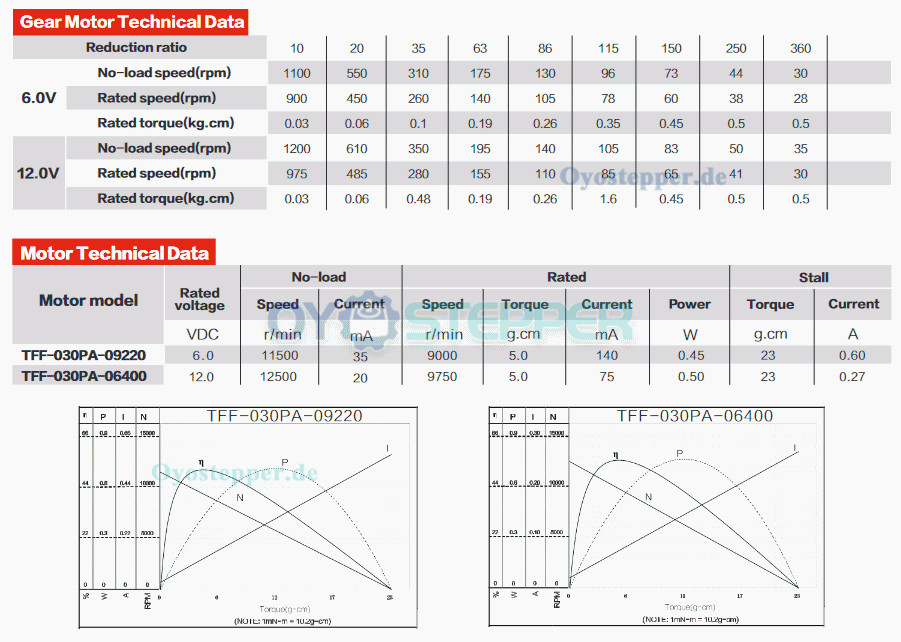

Elektrische Spezifikationen:
Artikelnummer: GM16-050SH
Nennleistung: 0,45 W (6 V) / 0,5 W (12 V)
Nenndrehzahl: 28–975 U/min
Nennspannung: 6 / 12 V DC
Dauerstrom: 75–200 mA
Leerlaufdrehzahl: 30–1200 U/min
Leerlaufstrom: 20–35 mA
Nennmoment: 0,5 kg·cm
Getriebetyp: Stirnradgetriebe
Durchschnittliches Spiel im Leerlauf: < 3°
Übersetzungsverhältnis: 10、17、20、35、63、86、115、150、250、360
Wirkungsgrad: 65 %
Geräuschpegel (gemessen bei 30 cm): ca. 40–50 dB;

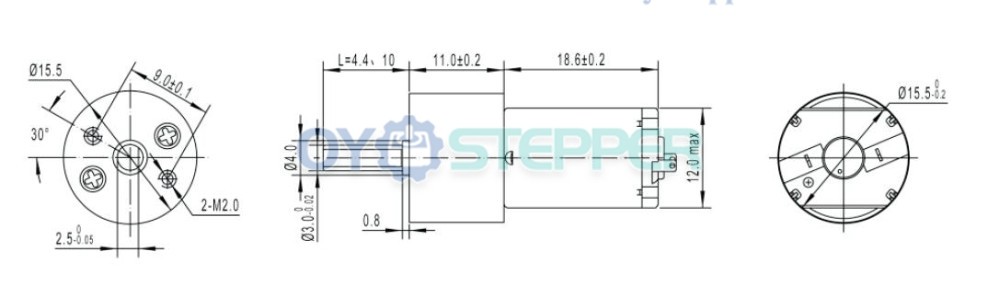

Mechanische Spezifikationen:
Motormaße: 12 × 18,6 mm
Getriebemaße: 15,5 × 11 mm
Gesamtlänge: 29,6 mm
Wellendurchmesser: 3 mm
Wellenlänge: 4,4 mm
Gewicht: 16 g

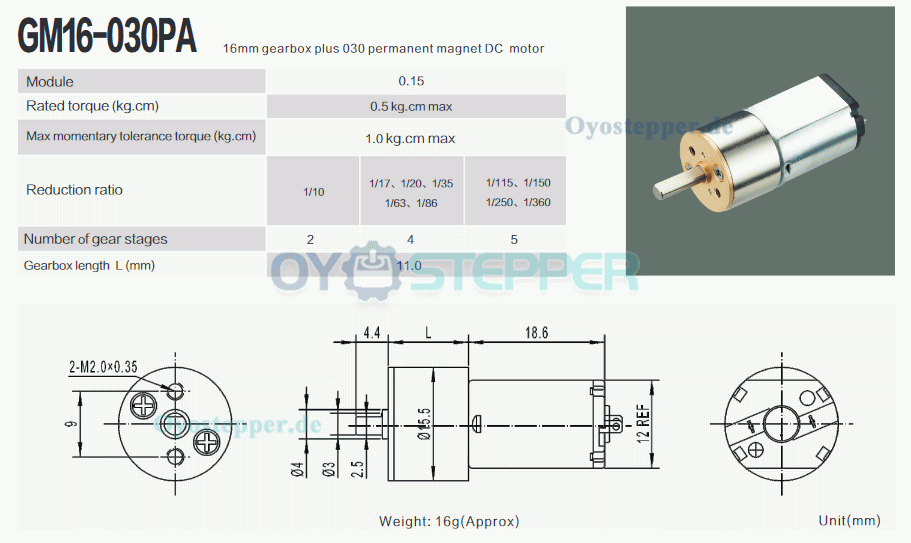

| Physikalische Spezifikation | |
|---|---|
| Rahmengröße(mm) | Φ15.5 |
| Schaftdurchmesser(mm) | 3 |
| Länge des Getriebes(mm) | 11 |
| Übersetzungsverhältnis | 250:1 / 360:1 / 150:1 / 86:1 / 63:1 / 35:1 / 10:1 / 17:1 / 20:1 / 115:1 |
| Körper Länge(mm) | 18.6+Getriebe |
| Gewicht(g) | 16 |
| Schaftlänge(mm) | 3.6 |
| Abtriebswellentyp | D-Schnitt |
| Einzelne Welle/Doppelwelle | Einzelwelle |
| Getriebetyp | Stirnradgetriebe |
| Elektrische Spezifikation | |
| Nennleistung(W) | 0.45 / 0.5 |
| Nenndrehmoment(kg.cm) | 0.5 |
| Nenndrehzahl (U/min) | 38-3250 |
| Nennspannung(V) | 12 / 6 |
| Nennstrom (A) | 0.075 / 0.14 |
