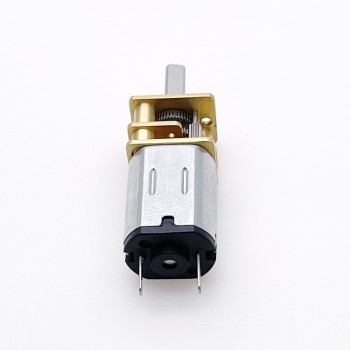

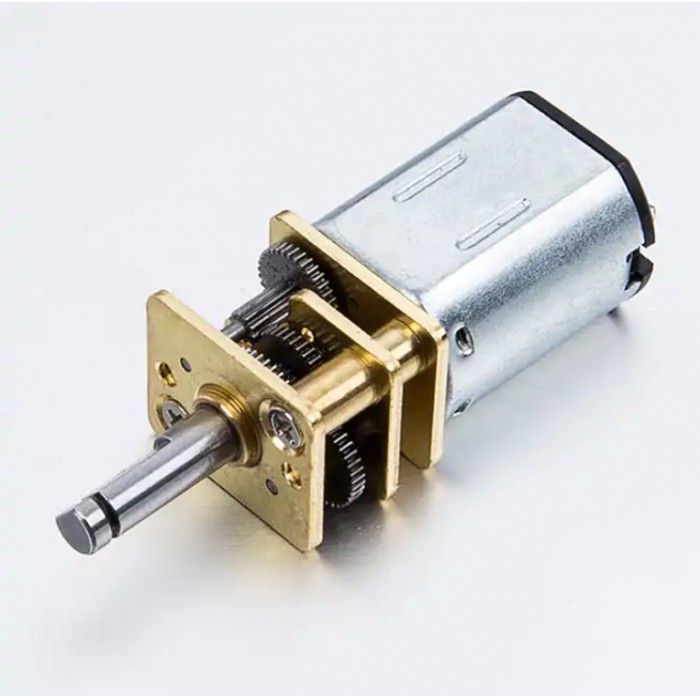

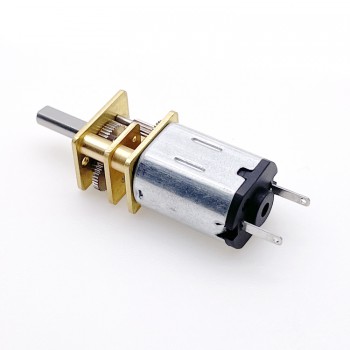

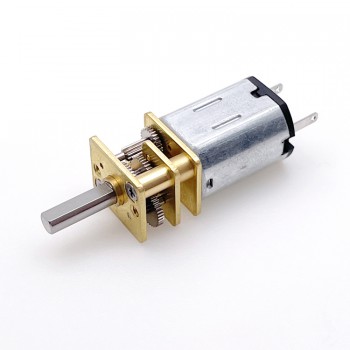

2 Stück Mini DC-Getriebemotor, 2,4V / 5V, Permanentmagnet, gebürstet, 0,5 kg·cm, 12 × 24 mm
- Handbücher und Dokumentation:
Merkmale:
12-mm-Getriebemotor mit einem Drehmoment von 0,1 Nm
Geeignet für Anwendungen mit kleinem Durchmesser, reduziertem Geräuschpegel und höherem Drehmomentbedarf

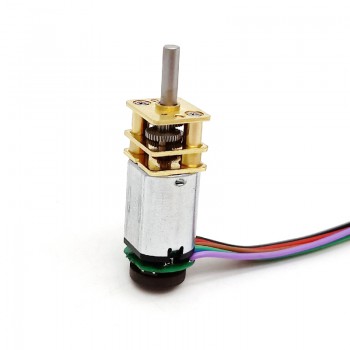

DC-Getriebemotor kann mit Encoder kombiniert werden, 3 Impulse pro Umdrehung (3 PPR);
5.Untersetzungsverhältnis: 10/30/50/100/150/210/250/298/380/1000;
-2 Stufe: 10:1
-4 Stufe: 20:1 / 30:1 / 50:1 / 63:1 / 100:1
-5 Stufe: 110:1 / 150:1 / 210:1 / 250:1 / 298:1 / 380:1;
-7 Stufe: 1000:1
Anwendung:
BOOT, Auto, Elektrofahrrad, Haushaltsgerät, Industrieausrüstung.

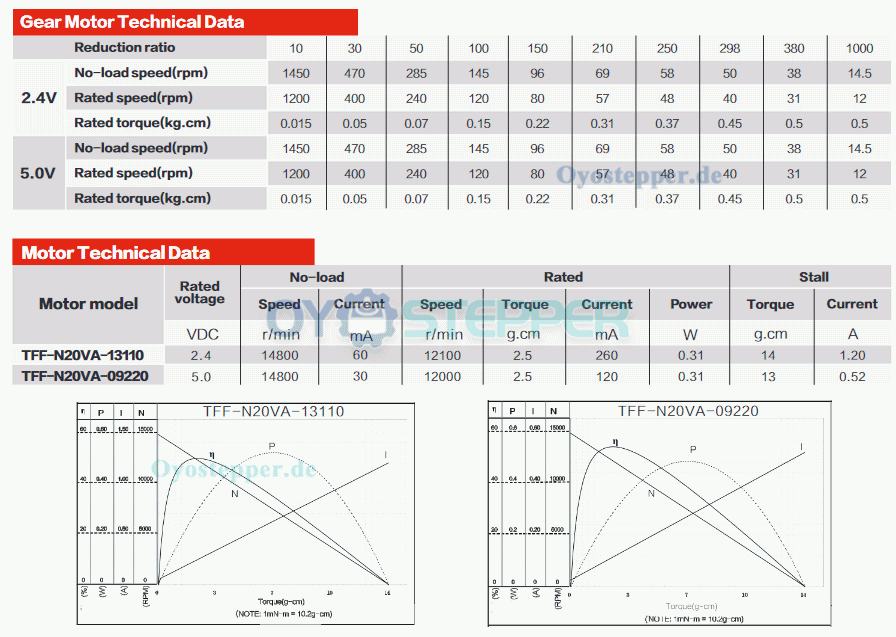

Electrical Specification：
Part Number:GM12-N20VA
Rated Voltage:2.4/5VDC
Rated Torque:0.5kg.cm
Max momentary tolerance torque: 1.0kg.cm
Rated current:260mA(2.4V)/120mA(5V)
No Load Speed W/O Gearbox: 14800RPM
Rated Speed W/O Gearbox: 12100RPM(2.4V)/12000RPM(5V)
No Load Speed W Gearbox: 14.5-1450 RPM
Rated Speed W/ Gearbox:12-1200 RPM
Rated Power:0.31W
Getriebeart:Spur gearbox
Motor type:Brushed
Effizienz:79%-89%
Lärm:30cm.40-50db

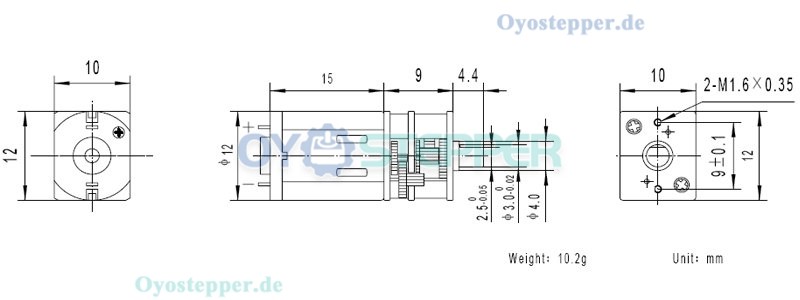

Technische Daten:
Motorgröße: Φ12 x 15 mm
Motordurchmesser: 12 mm
Getriebelänge: 9 mm (2/4/5 Stufen) / 12 mm (7 Stufen)
Wellentyp: D-Cut
D-Cut-Länge: 9,2 mm
D-Cut-Durchmesser: 2,5 mm
Wellenlänge: 9,2 mm
Wellendurchmesser: 3 mm
Gewicht: 10 g;

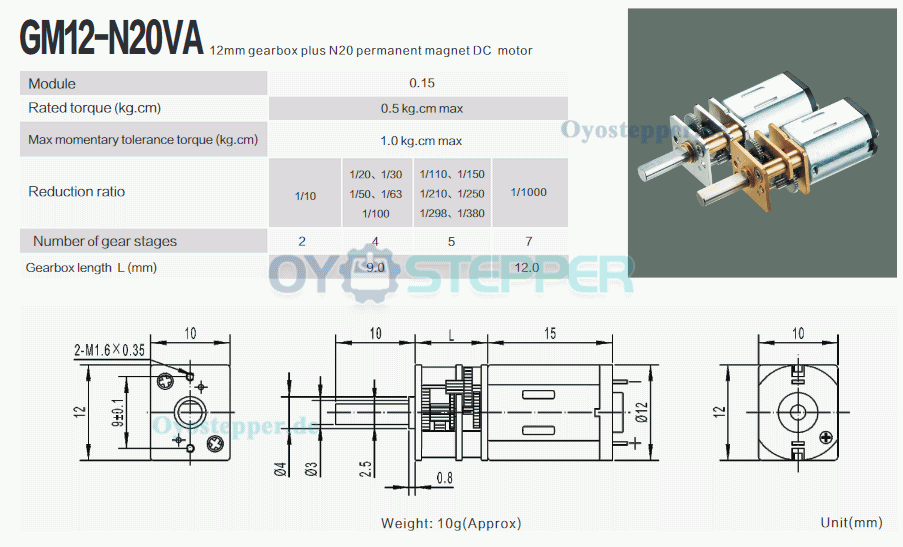

| Physikalische Spezifikation | |
|---|---|
| Körper Länge(mm) | 15 |
| Schaftdurchmesser(mm) | 3 |
| Schaftlänge(mm) | 9.2 |
| Abtriebswellentyp | D-Schnitt |
| Einzelne Welle/Doppelwelle | Einzelwelle |
| Länge des Getriebes(mm) | 9 / 12 |
| Getriebetyp | Stirnradgetriebe |
| Übersetzungsverhältnis | 0.18 / 30:1 / 50:1 / 100:1 / 150:1 / 210:1 / 250:1 / 298:1 / 380:1 / 1000:1 |
| Rahmengröße(mm) | 12 |
| Elektrische Spezifikation | |
| Nennstrom (A) | 0.12 / 0.26 |
| Nennleistung(W) | 0.31 |
| Nennspannung(V) | 2.4 / 5 |
| Nenndrehmoment(kg.cm) | 0.5 |
| Nenndrehzahl (U/min) | 12-1200 |
