2 Stück PMDC-Getriebemotor, 6V / 12V, mit Stirnradgetriebe, 0,5 kg·cm, gebürstet
- Handbücher und Dokumentation:
2 Stück PM DC-Getriebemotor, 6V / 12V, mit Stirnradgetriebe, 0,5 kg·cm, gebürstet
Kompakter DC-Getriebemotor mit kleiner Bauform für Anwendungen, bei denen niedrige Drehzahlen und vergleichsweise hohes Drehmoment erforderlich sind. Die Kombination aus Stirnradgetriebe und Gleichstrommotor unterstützt eine konstante Drehmomentabgabe bei geringer Geräuschentwicklung.
Produktmerkmale:
Kompakte Abmessungen mit DC-Getriebeantrieb
Nennmoment bis 0,5 kg·cm
Geeignet für Anwendungen mit geringem Bauraum und niedriger Geräuschentwicklung;
Kompatibel mit 3-PPR-Encoder;
Übersetzungsverhältnisse:
2 Stufe: 10:1
4 Stufe: 20:1 / 30:1 / 50:1 / 63:1 / 100:1
5 Stufe: 110:1 / 150:1 / 210:1 / 250:1 / 298:1 / 380:1
7 Stufe: 1000:1;
Anwendungsbereiche:
Kleine Antriebe in Bereichen wie Modellbau, Haushaltsgeräte, Lüfter, Kosmetikgeräte, Smart-Home-Technik, Fahrzeugelektronik und leichte Fördertechnik.

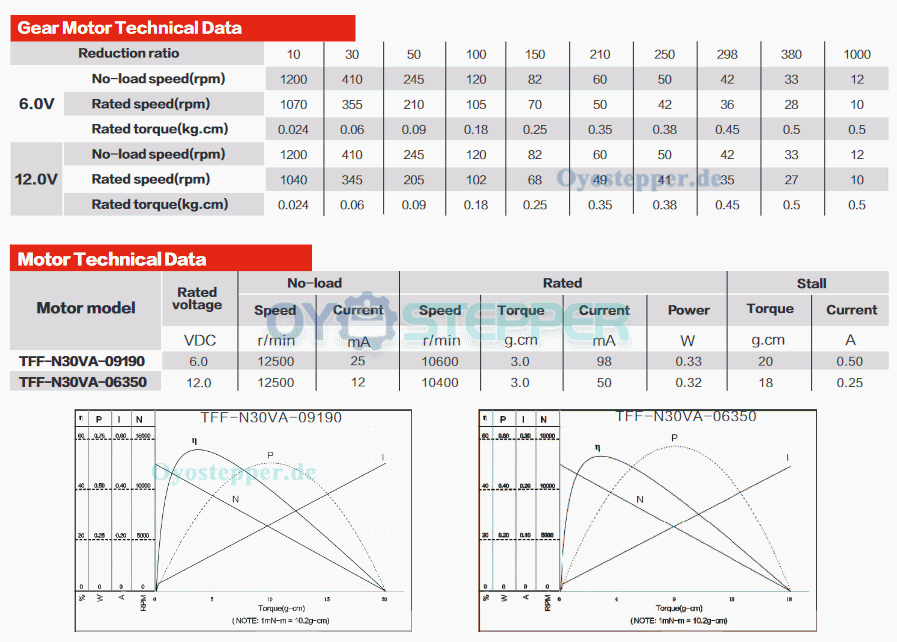

Elektrische Spezifikation:
Artikelnummer: GM12-N30VA
Nennspannung: 6 V / 12 V DC
Nennstrom: 98 mA (6 V) / 50 mA (12 V)
Leerlaufdrehzahl ohne Getriebe: 12500 U/min
Nenndrehzahl ohne Getriebe: 10600 U/min (6 V) / 10400 U/min (12 V)
Leerlaufdrehzahl mit Getriebe: 12–1200 U/min
Nenndrehzahl mit Getriebe: 10–1070 U/min
Nenndrehmoment: 0,5 kg·cm
Max. Toleranzmoment kurzzeitig: 1,0 kg·cm
Nennleistung: 0,33 W (6 V) / 0,32 W (12 V)
Getriebeart: Stirnradgetriebe
Motortyp: Bürstenmotor
Wirkungsgrad: IE1
Geräuschpegel: ca. 40–50 dB bei 30 cm Abstand

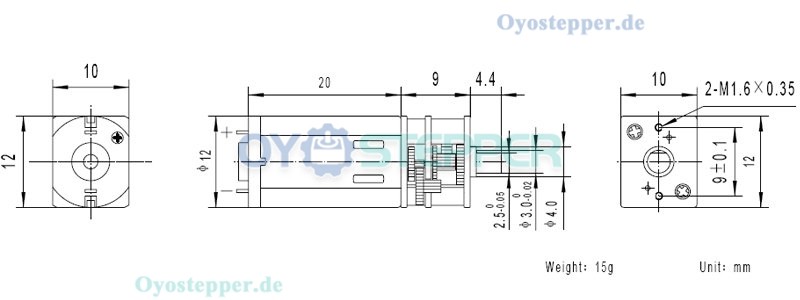

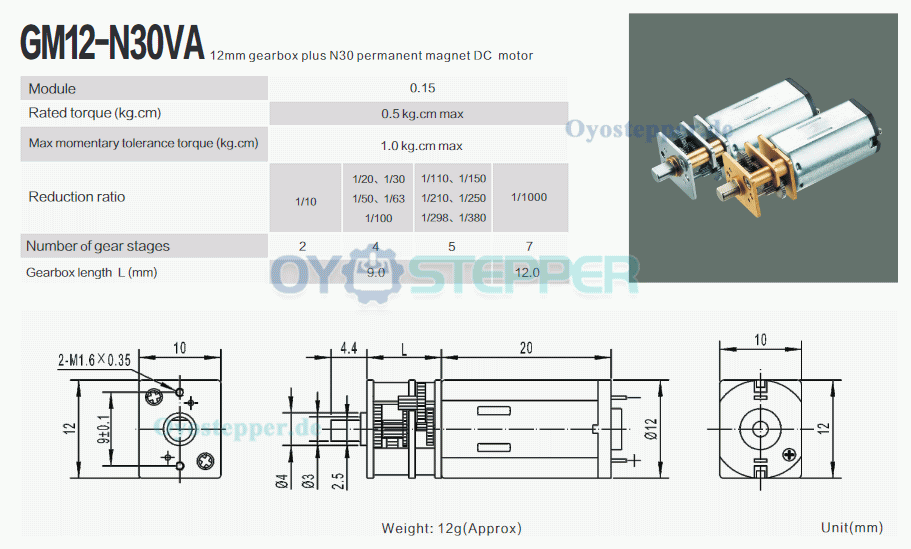

Mechanische Spezifikation:
Motormaße: 12 × 10 × 20 mm
Getriebelänge: 9 mm (2/4/5 Stufe) / 12 mm (7 Stufe)
Wellentyp: D-Flach
Wellenlänge: 4,4 mm
Wellendurchmesser: 3 mm
D-Flach-Durchmesser: 2,5 mm
Gewicht: ca. 12 g
| Elektrische Spezifikation | |
|---|---|
| Nennspannung(V) | 12 / 6 |
| Nennleistung(W) | 0.32 / 0.33 |
| Nenndrehzahl (U/min) | 10-1070 |
| Nennstrom (A) | 0.098 / 0.05 |
| Nenndrehmoment(kg.cm) | 0.5 |
| Physikalische Spezifikation | |
| Schaftdurchmesser(mm) | 3 |
| Gewicht(g) | 15 |
| Länge des Getriebes(mm) | 9 / 1.8 |
| Übersetzungsverhältnis | 10:1 / 50:1 / 63:1 / 150:1 / 380:1 / 250:1 / 30:1 / 100:1 / 210:1 / 298:1 / 1000:1 |
| Einzelne Welle/Doppelwelle | Einzelwelle |
| Schaftlänge(mm) | 4.4 |
| Rahmengröße(mm) | 12*10 |
| Körper Länge(mm) | 29+Getriebe |
| Getriebetyp | Stirnradgetriebe |
| Abtriebswellentyp | D-Schnitt |
