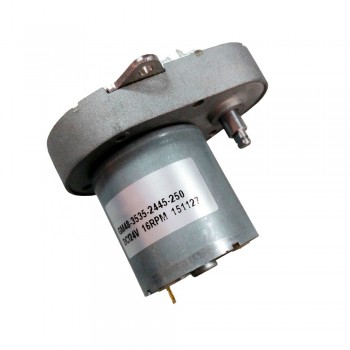

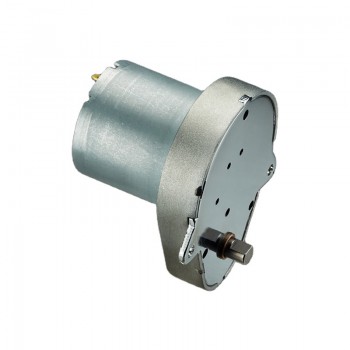

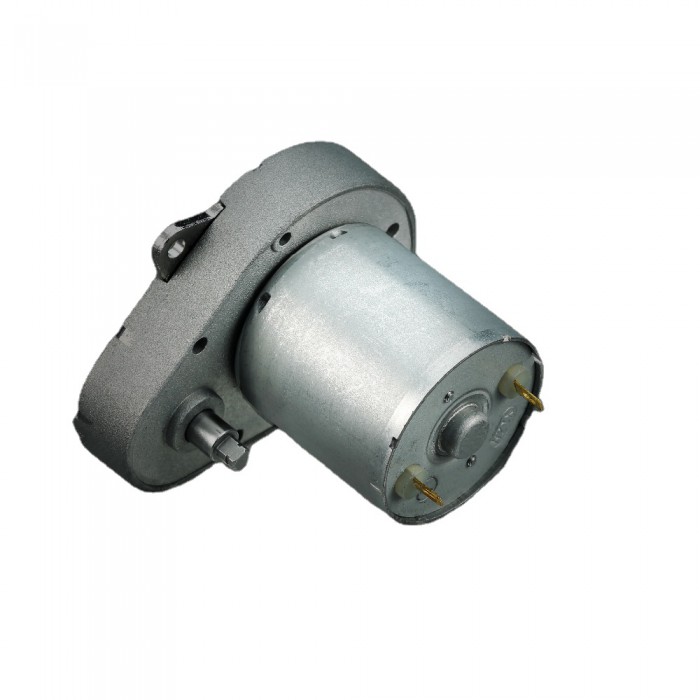

2 Stück DC-Getriebemotor in Tropfenform, 12V / 24V, mit Schneckengetriebe, 5 kg·cm, 48 × 43,5 mm
- Handbücher und Dokumentation:
2 Stück DC-Getriebemotor in Tropfenform, 12V / 24V, mit Schneckengetriebe, 5 kg·cm, 48 × 43,5 mm
Merkmale:
Geeignet für Anwendungen mit geringem Durchmesser, reduziertem Geräuschpegel und gesteigertem Drehmomentbedarf.
Verfügbare Übersetzungsverhältnisse: 89:1, 128:1, 225:1, 250:1, 283:1, 360:1, 400:1, 453:1.
Typische Einsatzbereiche:
Kleinfahrzeuge, Haushaltsgeräte, Kosmetikinstrumente, Smart-Home-Komponenten, industrielle Ausrüstung.

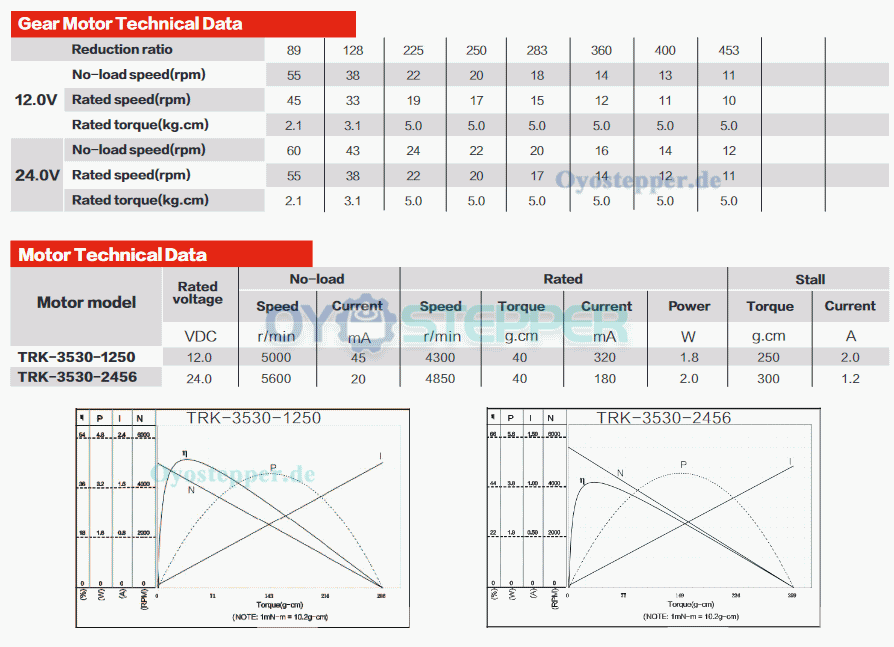

Elektrische Spezifikationen:
Modellnummer: GM48-3530
Nennspannung: 12 V / 24 V DC
Nennmoment: 5,0 kg·cm
Max. zulässiges Moment (kurzzeitig): 10,0 kg·cm
Nennstrom: 320 mA (12 V) / 180 mA (24 V)
Leerlaufdrehzahl ohne Getriebe: 5000 U/min (12 V) / 5600 U/min (24 V)
Nenndrehzahl ohne Getriebe: 4300 U/min (12 V) / 4850 U/min (24 V)
Leerlaufdrehzahl mit Getriebe: 11–60 U/min
Nenndrehzahl mit Getriebe: 10–55 U/min
Nennleistung: 1,8 W (12 V) / 2,0 W (24 V)
Getriebeart: Schneckengetriebe
Geräuschpegel: ca. 40–50 dB bei 30 cm Abstand;

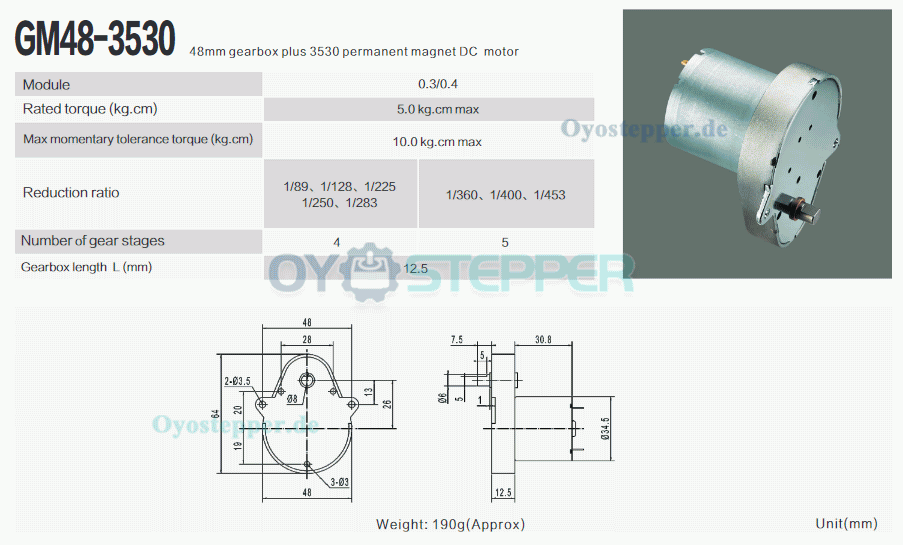

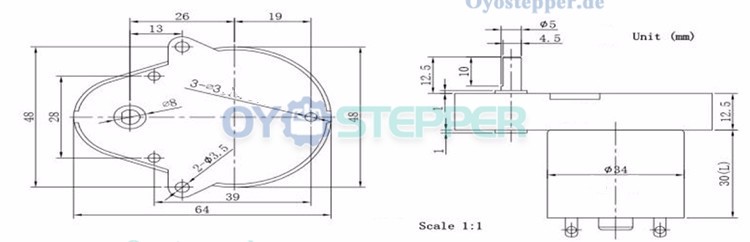

Mechanische Spezifikationen:
Motorgehäusegröße: Ø 34 × 30 mm
Motordurchmesser: 34 mm
Gesamtlänge: 30 mm + 12,5 mm
Wellentyp: D-Flach
D-Flach-Länge: 10 mm
D-Flach-Durchmesser: 4,5 mm
Wellendurchmesser: 5 mm
Wellenlänge: 11,5 mm
Gewicht: ca. 190 g
| Elektrische Spezifikation | |
|---|---|
| Nennspannung(V) | 24 / 12 |
| Nennleistung(W) | 2.0 / 1.8 |
| Nenndrehmoment(kg.cm) | 5 |
| Nennstrom (A) | 0.18 / 0.32 |
| Nenndrehzahl (U/min) | 4300 / 4850 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 42.5 |
| Schaftdurchmesser(mm) | 5 |
| Übersetzungsverhältnis | 89:1 / 250:1 / 360:1 / 453:1 / 128:1 / 225:1 / 283:1 / 400:1 |
| Getriebetyp | Schneckengetriebe |
| Schaftlänge(mm) | 11.5 |
| Abtriebswellentyp | D-Schnitt |
| Einzelne Welle/Doppelwelle | Einzelwelle |
| Gewicht(g) | 190 |
