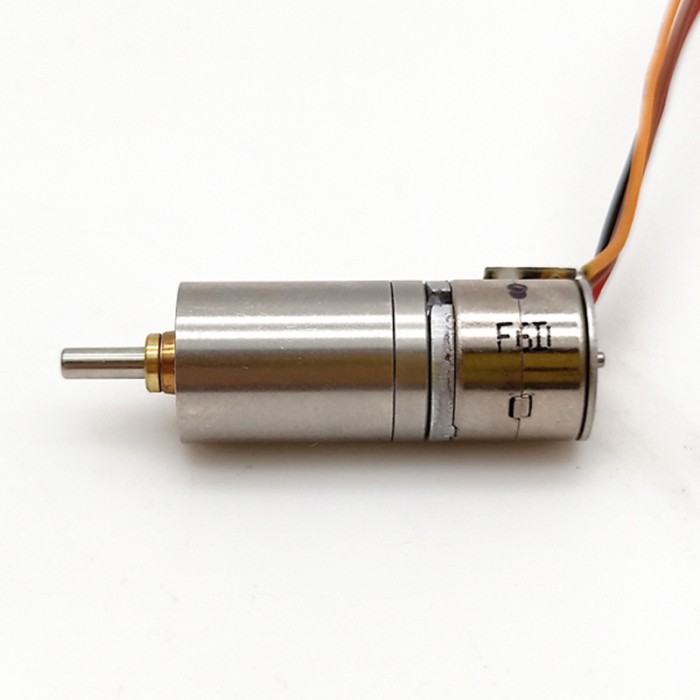

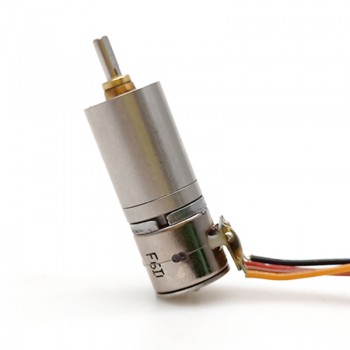

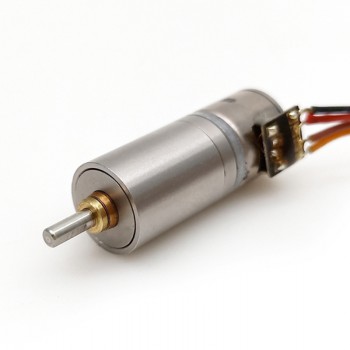

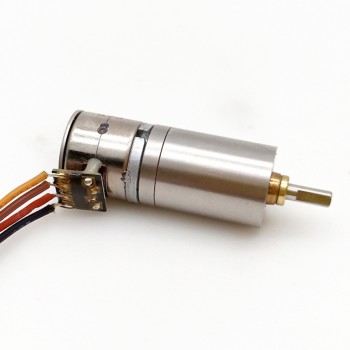

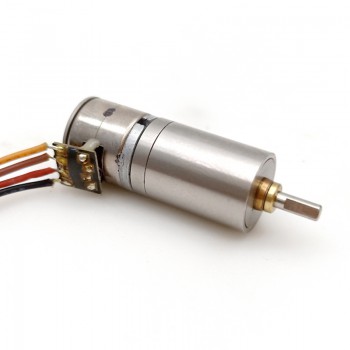

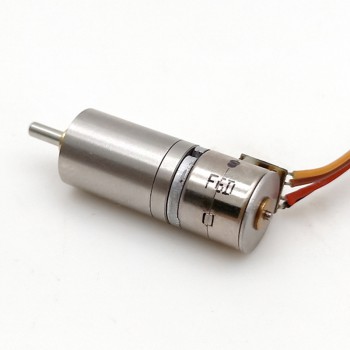

2 Stück Mini-Schrittmotor mit Planetengetriebe, 3,3V, 2 Phasen, DC-Getriebemotor mit Untersetzung
- Handbücher und Dokumentation:
2 Stück Mini-Schrittmotor mit Planetengetriebe, 3,3V, 2 Phasen, DC-Getriebemotor mit Untersetzung
Anwendung:
3D-Drucker, CNC, Kamera, Robotik, Automatisierung.

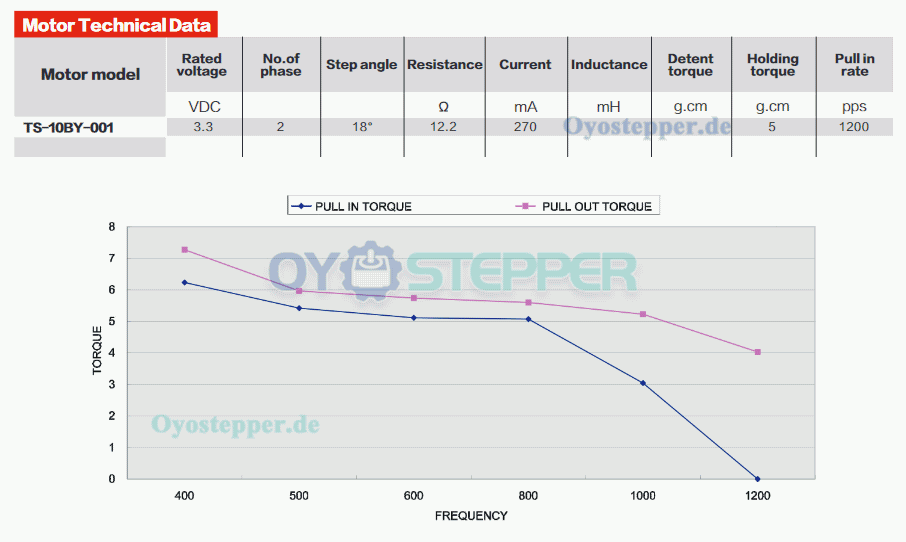

Elektrische Daten:
Artikelnummer: GMP10-10BY
Nennspannung: 12 VDC
Dauerstrom (A): 270 mA
Haltemoment: 5 g/cm³
Nenndrehmoment: 0,5 kg/cm³
Getriebeart: Planetengetriebe
Motortyp: Bürstenlos
Axialspiel: 0,05–0,5 mm
Drehrichtung: Rechts/Links
Widerstand: 12,2 Ω
Phase: 2-phasig
Schrittwinkel: 18°
Durchschnittliches Leerlaufspiel: <3°
Effizienz: 70 %
Lärm: 30 cm³, 40–50 dB

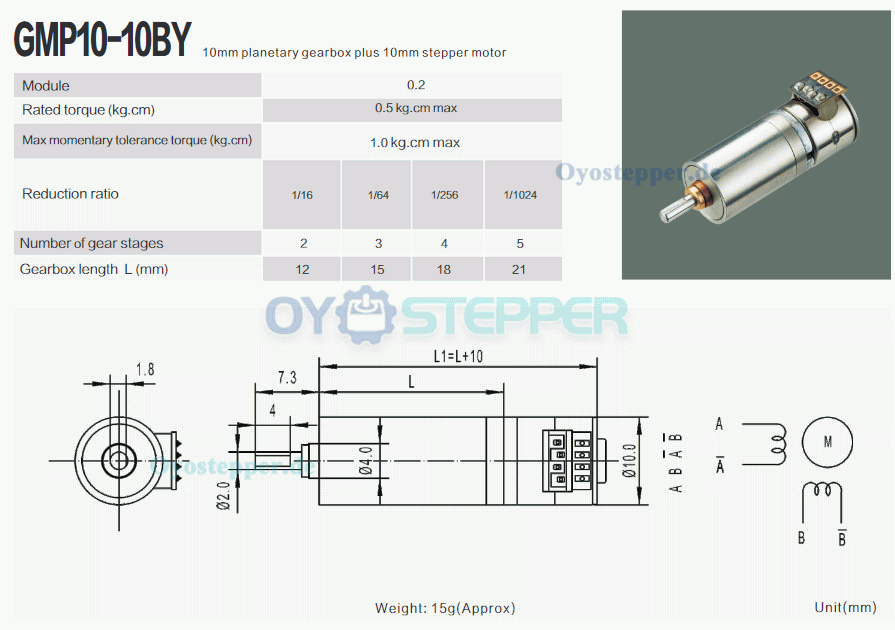

Physikalische Daten:
Motorgröße: Φ10 x 10 mm
Motordurchmesser: 10 mm
Länge: 10 mm + Planetengetriebe
Getriebedurchmesser: 10 mm
Getriebelänge: 12 mm (2 Stufen) / 15 mm (3 Stufen) / 18 mm (4 Stufen) / 21 mm (5 Stufen) Stufe)
D-Schnittlänge: 4 mm
D-Schnittdurchmesser: 1,8 mm
Schaftlänge: 7,3 mm
Schaftdurchmesser: 2 mm
Gewicht: 15 g;
| Physikalische Spezifikation | |
|---|---|
| Schaftdurchmesser(mm) | 2 |
| Schaftlänge(mm) | 7.3 |
| Gewicht(g) | 15 |
| Übersetzungsverhältnis | 64:1 / 16:1 / 1024:1 / 256:1 |
| Körper Länge(mm) | 10 |
| Rahmengröße(mm) | Φ10 |
| Länge des Getriebes(mm) | 12 / 15 / 21 / 18 |
| Produktart | Brushless |
| Abtriebswellentyp | 0.8 |
| Einzelne Welle/Doppelwelle | Einzelwelle |
| Getriebetyp | Planetengetriebe |
| Elektrische Spezifikation | |
| Anzahl der Phasen | 2 |
| Phasenwiderstand(ohm) | 12.2 |
| Nennstrom (A) | 0.27 |
| Nennspannung(V) | 12 |
| Nenndrehmoment(kg.cm) | 0.5 |
| Haltemoment ohne Getriebe(N.m) | 0.005 |
| Schrittwinkel(°) | 18° |
