2 Stück Bürstenloser Schneckengetriebemotor, 12V / 24V, 8 kg·cm, 4500 U/min, 32 × 76,8 mm
Dieser Gleichstrom-Schneckengetriebemotor wurde für Anwendungen entwickelt, bei denen ein erhöhtes Drehmoment bei niedrigen Drehzahlen gefragt ist. Die kompakte Bauweise kann zu platzsparenden Einbaukonzepten beitragen. Geeignet für verschiedene industrielle Einsatzbereiche.
Merkmale:
Kompakter DC-Getriebemotor mit geringer Drehzahl und erhöhtem Drehmoment;
Gehäusegröße 32 × 46 mm, unterstützendes Nenndrehmoment bis 1,0 Nm;
Unterstützung von Anwendungen mit reduziertem Durchmesser, niedrigem Geräuschpegel und erhöhter Kraftübertragung;
Kompatibilität mit Encodern (12 PPR bis 1000 PPR);
Verfügbare Übersetzungsverhältnisse:
– 3-stufig: 146:1 / 188:1 / 300:1
– 4-stufig: 438:1 / 563:1 / 700:1 / 900:1
– 5-stufig: 1020:1 / 1313:1 / 1688:1
Typische Anwendungen:
Modellboote, industrielle Geräte.
Elektrische Spezifikationen:
Teilenummer: TWG3246-TEC2430
Nennspannung: 6 V / 12 V DC
Nennmoment: bis zu 8,0 kg·cm
Max. kurzzeitiges Toleranzmoment: 15,0 kg·cm
Nennstrom: 330 mA (6 V) / 180 mA (12 V)
Leerlaufdrehzahl ohne Getriebe: 5500 U/min
Nenndrehzahl ohne Getriebe: 4500 U/min
Leerlaufdrehzahl mit Getriebe: 3–35 U/min
Nenndrehzahl mit Getriebe: 3–30 U/min
Nennleistung: 2,7 W (6 V / 12 V)
Getriebeart: Schneckengetriebe
Motortyp: DC-Schneckengetriebemotor
Wirkungsgrad: ca. 80–90 %
Motorkonstruktion: Permanentmagnet
Drehrichtung: CW / CCW
Geräuschpegel: < 40 dB bei 30 cm Abstand
Mittleres Verdrehspiel im Leerlauf: < 3°;

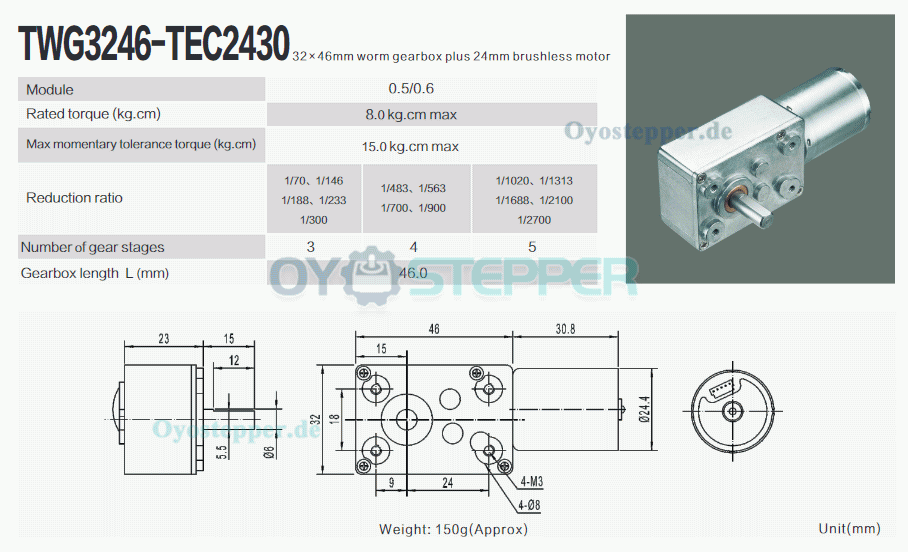

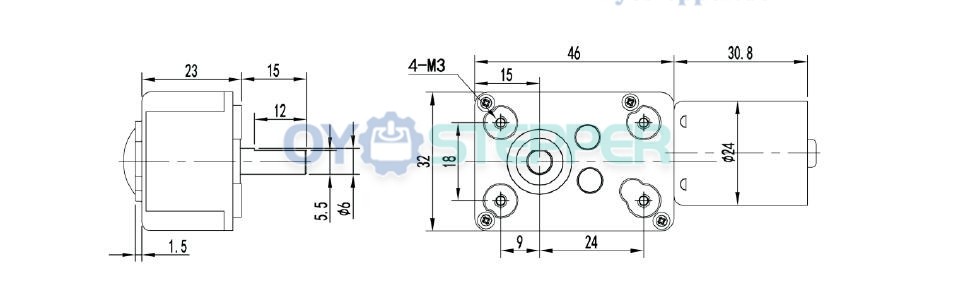

Mechanische Spezifikationen:
Motormaße: 24,4 × 30,8 mm
Motordurchmesser: 24 mm
Getriebegröße: 32 × 46 mm
Gesamtlänge: 30,8 mm + Getriebe
Getriebelänge: 46 mm
Wellenausführung: D-Flach
D-Flachdurchmesser: 5,5 mm
D-Flachlänge: 12 mm
Wellendurchmesser: 6 mm
Wellenlänge: 15 mm
Gewicht: 150 g
Physikalische Spezifikation | |
---|---|
Rahmengröße(mm) | 32*46 |
Schaftdurchmesser(mm) | 6 |
Schaftlänge(mm) | 15 |
Getriebetyp | Schneckengetriebe |
Körper Länge(mm) | 30.8+Getriebe |
Länge des Getriebes(mm) | PLG120 |
Übersetzungsverhältnis | 146:1 / 188:1 / 300:1 / 438:1 / 563:1 / 700:1 / 900:1 / 1020:1 / 1313:1 / 1688:1 |
Abtriebswellentyp | D-Schnitt |
Einzelne Welle/Doppelwelle | Einzelwelle |
Gewicht(g) | 150 |
Elektrische Spezifikation | |
Nennleistung(W) | 2.7 |
Nennspannung(V) | 6 / 12 |
Nenndrehmoment(kg.cm) | 2 |
Nenndrehzahl (U/min) | 3-30 |
Nennstrom (A) | 0.33 / 0.18 |
