2 Stück Mini-DC-Schneckengetriebemotor, 6V / 12V, 90° Ausgangswelle, 1 kg·cm, 12 × 20 mm
Dieser kompakte Gleichstrom-Schneckengetriebemotor kombiniert platzsparende Bauweise mit einem vergleichsweise erhöhten Drehmoment bei niedriger Drehzahl. Er ist für verschiedene Anwendungen im Bereich Haushalt, Industrie oder Fahrzeugtechnik geeignet.
Merkmale:
Gleichstrom-Getriebemotor mit kompakter Bauform, reduzierter Drehzahl und erhöhter Drehmomentabgabe
Getriebeeinheit 12 × 20 mm mit Nenndrehmoment bis zu 1,0 kg·cm
Unterstützt Anwendungen mit kleinem Durchmesser und reduziertem Geräuschverhalten
Kompatibilität mit Encoder (3 PPR)
Verfügbare Übersetzungsverhältnisse:
– 4-stufig: 40:1 / 80:1 / 95:1 / 190:1
– 5-stufig: 219:1 / 438:1
– 6-stufig: 504:1 / 1007:1
Kompatibler Motor: N10, N20, N30, N50 DC-Motor mit Bürsten
Anwendungsbereiche:
Modellbau (z. B. Boote, Fahrzeuge), Elektrofahrräder, Haushaltsgeräte, industrielle Kleinantriebe
Elektrische Spezifikationen:

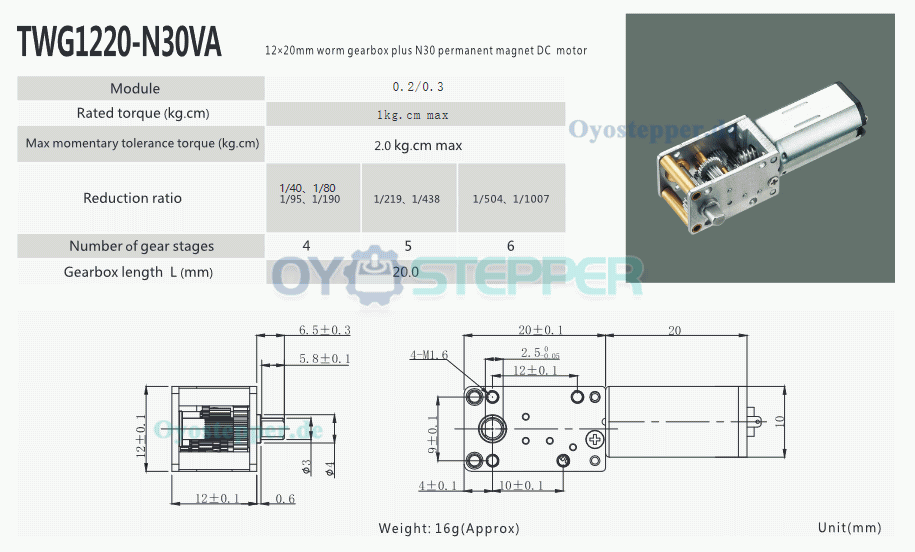

Modellnummer: TWG1220-N30VA
Nennspannung: 6 V / 12 V DC
Nennmoment: bis zu 1,0 kg·cm
Maximales kurzzeitiges Toleranzmoment: 2,0 kg·cm
Nennstrom: 98 mA (6 V) / 50 mA (12 V)
Leerlaufdrehzahl ohne Getriebe: 12.500 U/min
Nenndrehzahl ohne Getriebe: 10.600 U/min (6 V) / 10.400 U/min (12 V)
Leerlaufdrehzahl mit Getriebe: 12–312 U/min
Nenndrehzahl mit Getriebe: 10–265 U/min
Nennleistung: 0,33 W (6 V) / 0,32 W (12 V)
Getriebeart: Schneckengetriebe
Motortyp: Bürstenbehafteter Gleichstrommotor (PMDC)
Wirkungsgrad: ca. 80–90 %
Konstruktion: Permanentmagnet
Geräuschpegel: < 40 dB bei 30 cm Abstand
Mechanische Spezifikationen:
Motormaße: 12 × 20 mm
Motordurchmesser: 12 mm
Gesamtlänge: 20 mm + Getriebe
Getriebelänge: 20 mm
Wellenausführung: D-Flach
D-Flachdurchmesser: 2,5 mm
D-Flachlänge: 5,8 mm
Wellendurchmesser: 3 mm
Wellenlänge: 5,8 mm
Gewicht: 16 g
| Physikalische Spezifikation | |
|---|---|
| Rahmengröße(mm) | 12x20 |
| Schaftdurchmesser(mm) | 3 |
| Schaftlänge(mm) | 5.8 |
| Getriebetyp | Schneckengetriebe |
| Körper Länge(mm) | 20+Getriebe |
| Länge des Getriebes(mm) | 20 |
| Übersetzungsverhältnis | 40:1 / 80:1 / 95:1 / 190:1 / 219:1 / 504:1 / 1007:1 / 438:1 |
| Abtriebswellentyp | D-Schnitt |
| Einzelne Welle/Doppelwelle | 40 |
| Gewicht(g) | 16 |
| Elektrische Spezifikation | |
| Nennleistung(W) | 0.33 / 0.32 |
| Nennspannung(V) | 6 / 12 |
| Nenndrehmoment(kg.cm) | 1 |
| Nenndrehzahl (U/min) | 10-265 |
| Nennstrom (A) | 0.098 / 0.05 |
