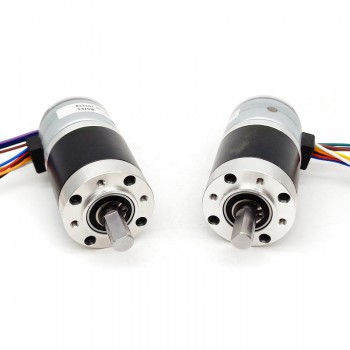

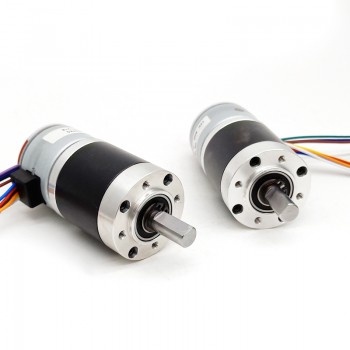

2 Stück 12V Schrittmotor mit Planetengetriebe, 4 Phasen, DC-Getriebemotor mit Untersetzung
- Handbücher und Dokumentation:
2 Stück 12V Schrittmotor mit Planetengetriebe, 4 Phasen, DC-Getriebemotor mit Untersetzung

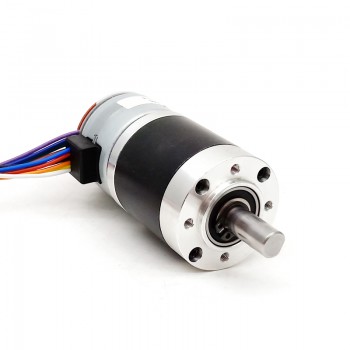

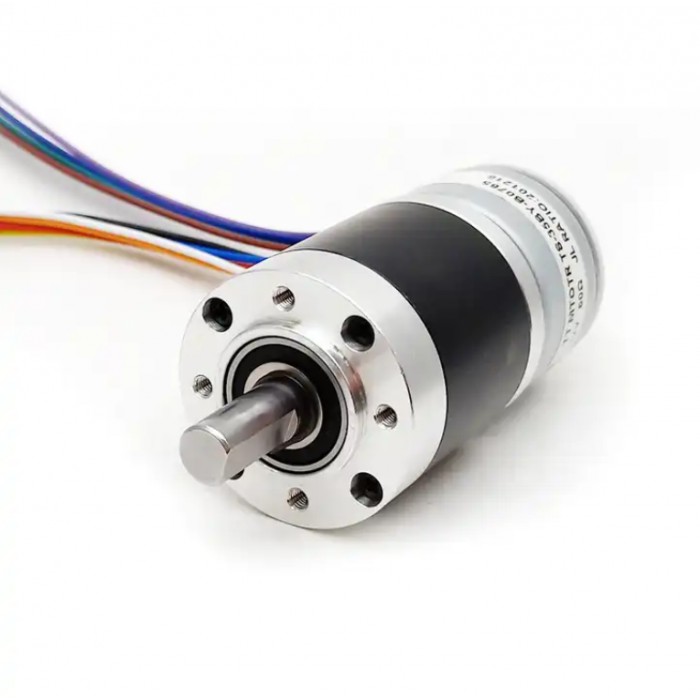

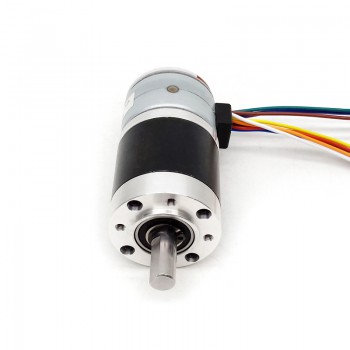

Dieser kompakte Gleichstrom-Schrittmotor mit integriertem Planetengetriebe eignet sich für Anwendungen, bei denen bei niedriger Drehzahl ein vergleichsweise hohes Drehmoment erforderlich ist. Die Bauweise unterstützt den Einsatz bei begrenztem Bauraum und reduziertem Geräuschpegel.
Typische Einsatzbereiche:
3D-Drucksysteme, CNC-Kameraplattformen, Robotik, Automatisierungstechnik
Verfügbare Übersetzungsverhältnisse:
1-stufig: 4:1
2-stufig: 14:1 / 19:1 / 27:1
3-stufig: 51:1 / 71:1 / 100:1 / 139:1
4-stufig: 189:1 / 264:1 / 369:1 / 516:1 / 720:1;

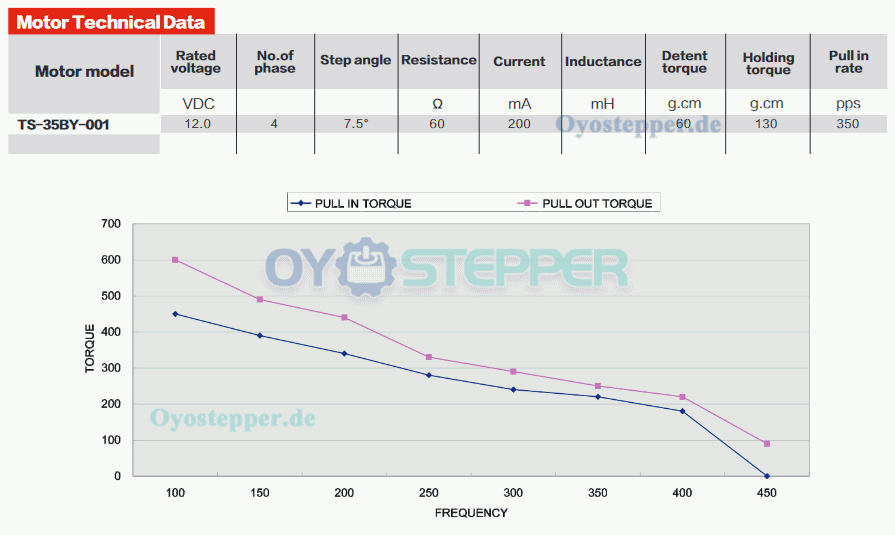

Elektrische Spezifikationen:
Modellnummer: GMP36-35BY
Nennspannung: 12 V DC
Phasenzahl: 4
Schrittwinkel: 7,5°
Widerstand: 60 Ω
Nennmoment: 30,0 kg·cm
Max. zulässiges Moment (kurzzeitig): 60,0 kg·cm
Haltemoment: 130 g·cm
Haltemoment bei Stillstand: 60 g·cm
Nennstrom: 200 mA
Ausgangsleistung: ca. 6,6–88 W
Anzugsfrequenz: 350 pps
Getriebeart: Planetengetriebe
Motortyp: Schrittmotor
Wirkungsgrad: ca. 70 %
Geräuschpegel: ca. 40–50 dB (bei 30 cm Abstand)

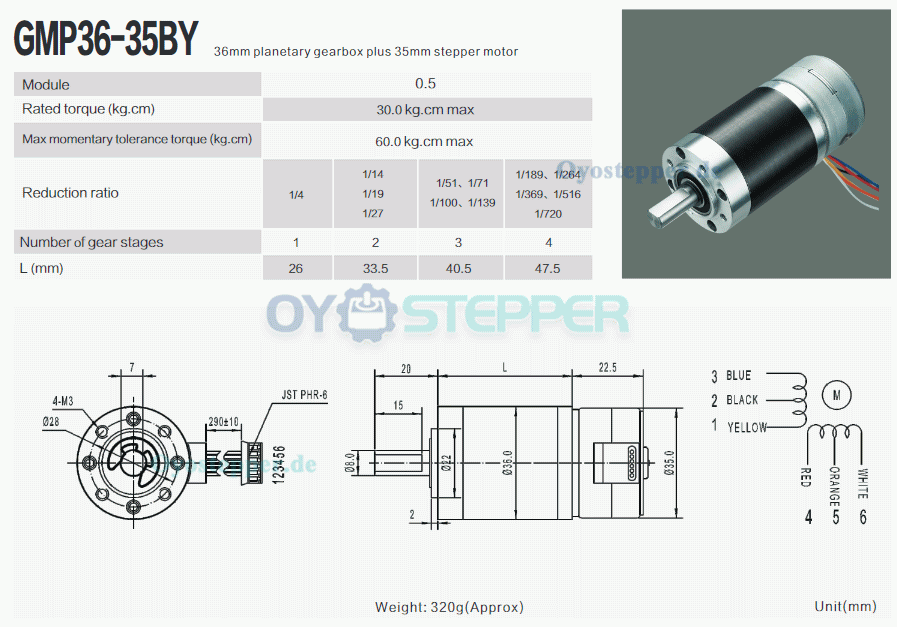

Mechanische Spezifikationen:
Motorgehäusegröße: Ø 35 × 22,5 mm
Motordurchmesser: 35 mm
Getriebedurchmesser: 36 mm
Gesamtlänge (Motor + Getriebe je nach Stufe):
1 Stufe: 22,5 mm + 26 mm
2 Stufen: 22,5 mm + 33,5 mm
3 Stufen: 22,5 mm + 40,5 mm
4 Stufen: 22,5 mm + 47,5 mm
Wellentyp: D-Flach
D-Flach-Durchmesser: 7 mm
D-Flach-Länge: 15 mm
Wellendurchmesser: 8 mm
Wellenlänge: 18 mm
Anschluss: 6 Leitungen
Gewicht: ca. 320 g
| Physikalische Spezifikation | |
|---|---|
| Rahmengröße(mm) | 36 |
| Schaftdurchmesser(mm) | 8 |
| Schaftlänge(mm) | 20 |
| Übersetzungsverhältnis | 71:1 / 139:1 / 264:1 / 516:1 / 4:1 / 14:1 / 19:1 / 27:1 / 100:1 / 189:1 / 369:1 / 720:1 |
| Körper Länge(mm) | 22.5mm+Getriebe |
| Gewicht(g) | 320 |
| Anzahl der Leiter | 6 |
| Abtriebswellentyp | D-Schnitt |
| Einzelne Welle/Doppelwelle | Einzelwelle |
| Getriebetyp | Planetengetriebe |
| Elektrische Spezifikation | |
| Anzahl der Phasen | 4 |
| Phasenwiderstand(ohm) | 60 |
| Schrittwinkel(°) | 7.5 |
| Nennspannung(V) | 12 |
| Nenndrehmoment(kg.cm) | 30 |
| Nennstrom (A) | 0.2 |
| Motorentyp | Stepper Gear Motor |
| Nennleistung(W) | 6.6~88 |
