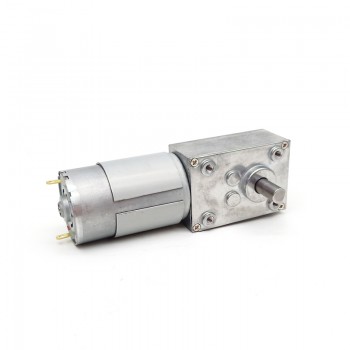

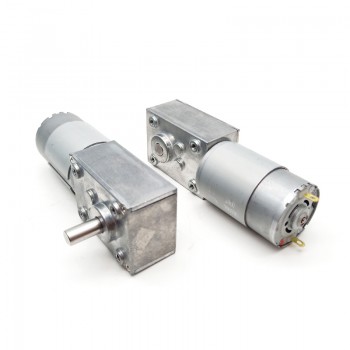

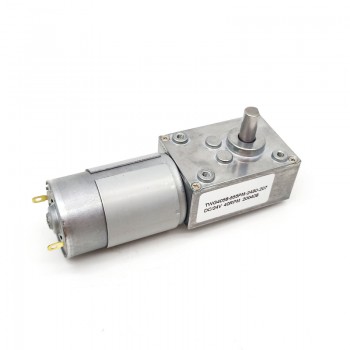

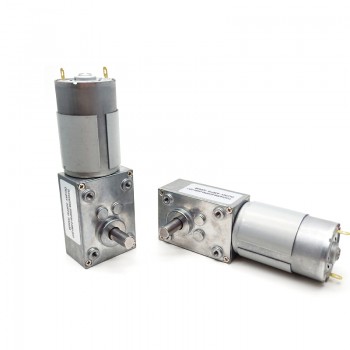

2 Stück DC-Schneckengetriebemotor, 12V / 24V, Permanentmagnet, 10 kg·cm, 40 × 58 mm

 2 Stück DC-Schneckengetriebemotor, 12V / 24V, Permanentmagnet, 10 kg·cm, 40 × 58 mm

Der Gleichstrom-Schneckengetriebemotor wurde für Anwendungen mit erhöhter Kraftübertragung bei reduzierter Drehzahl entwickelt. Das Design unterstützt ein hohes Ausgangsdrehmoment, was zur Umsetzung langsamer, drehmomentintensiver Bewegungsanforderungen beitragen kann. Geeignet für verschiedene industrielle und fahrzeugtechnische Einsatzbereiche.

Merkmale:
Kompakter DC-Getriebemotor mit niedriger Drehzahl und erhöhtem Drehmoment.
Getriebemotor im Format 40 × 58 mm unterstützt ein Nenndrehmoment von 2,0 Nm;
Ausgelegt für Anwendungen mit reduziertem Durchmesser, niedriger Geräuschentwicklung und erhöhtem Drehmoment;
Kompatibel mit Encodern (12 PPR bis 1000 PPR).

Verfügbare Übersetzungsverhältnisse:
– 3-stufig: 81:1 / 135:1
– 4-stufig: 207:1 / 251:1
– 5-stufig: 405:1 / 621:1

Anwendungsbereiche:
Modellboote, Haushaltsgeräte, medizinische Geräte

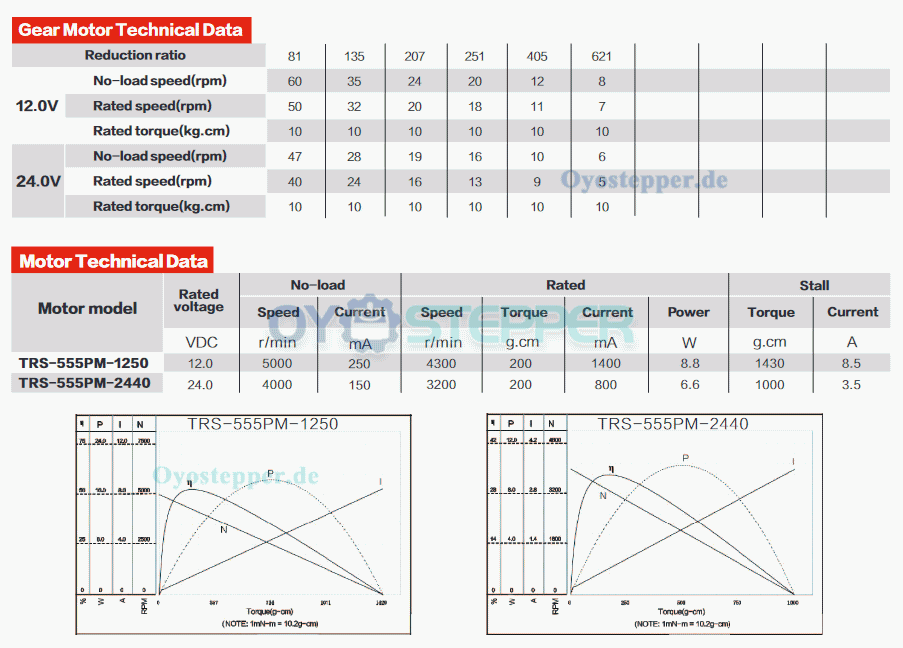

Elektrische Spezifikationen:
Teilenummer: TWG4058-TEC3650
Nennspannung: 12 V / 24 V DC
Nennmoment: bis zu 10,0 kg·cm
Max. kurzzeitiges Toleranzmoment: 20,0 kg·cm
Nennstrom: 1400 mA (12 V) / 800 mA (24 V)
Leerlaufdrehzahl ohne Getriebe: 5000 U/min (12 V) / 4000 U/min (24 V)
Nenndrehzahl ohne Getriebe: 4300 U/min (12 V) / 3200 U/min (24 V)
Leerlaufdrehzahl mit Getriebe: 6–80 U/min
Nenndrehzahl mit Getriebe: 5–50 U/min
Nennleistung: 8,8 W (12 V) / 6,6 W (24 V)
Getriebeart: Schneckengetriebe
Typ: DC-Schneckengetriebemotor
Wirkungsgrad: ca. 65 %
Motorkonstruktion: Permanentmagnet
Geräuschpegel: < 40 dB bei 30 cm Abstand
Mittleres Verdrehspiel im Leerlauf: < 3°

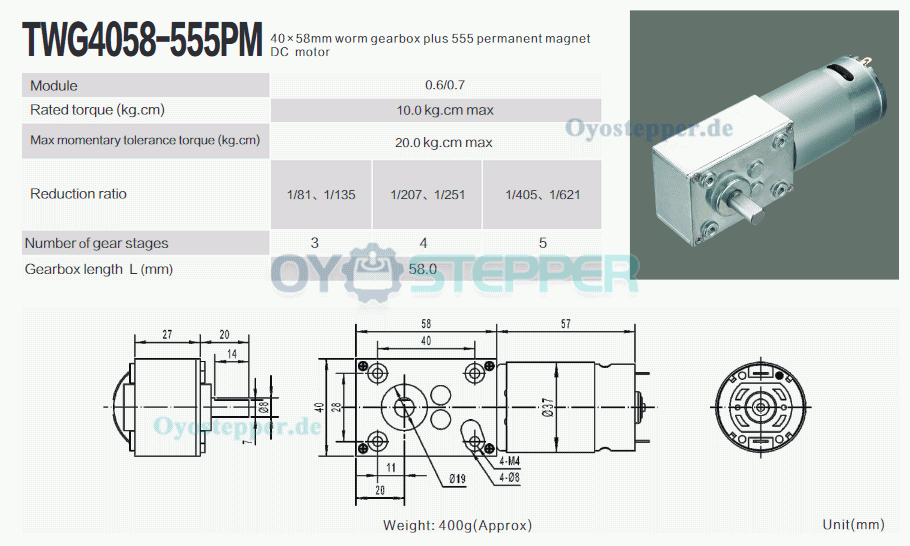

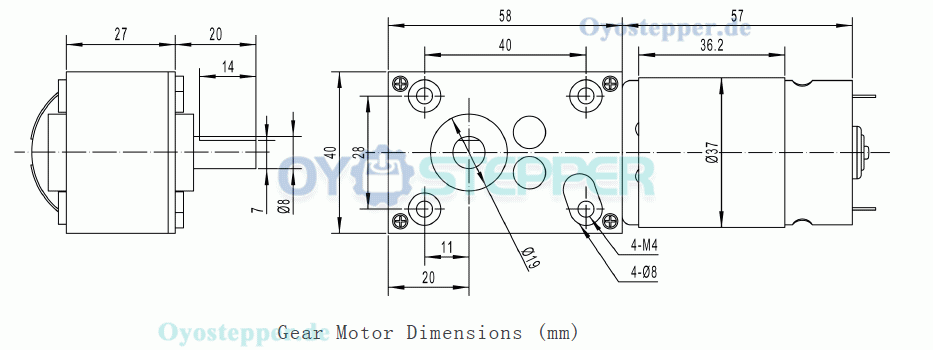

Mechanische Spezifikationen:
Motormaße: 40 × 58 mm
Motordurchmesser: 37 mm
Getriebegröße: 40 × 58 mm
Gesamtlänge: 36,2 mm + Getriebe
Getriebelänge: 58 mm
Wellenausführung: D-Flach
D-Flachdurchmesser: 7 mm
D-Flachlänge: 14 mm
Wellendurchmesser: 8 mm
Wellenlänge: 14 mm
Gewicht: 400 g
