2 Stück Permanentmagnet-DC-Schneckengetriebemotor, 12V / 24V, 10 kg·cm, 37 × 37 mm
Merkmale:
Kompakter Gleichstrom-Getriebemotor mit niedriger Drehzahl und erhöhtem Drehmoment
Getriebemotor im Format 40 × 58 mm unterstützt ein Nenndrehmoment von 2,0 Nm
Geeignet für Anwendungen mit kleinem Durchmesser, reduziertem Geräuschpegel und erhöhtem Drehmoment
Kompatibel mit Encodern von 12 PPR bis 1000 PPR;
Verfügbare Übersetzungsverhältnisse:
– 3-stufig: 81:1 / 135:1
– 4-stufig: 207:1 / 251:1
– 5-stufig: 405:1 / 621:1
Anwendungsbereiche:
Modellboote, Haushaltsgeräte, medizinische Geräte
Elektrische Spezifikationen:
Teilenummer: TWG3246-370CA
Nennspannung: 12 V / 24 V DC
Nennmoment: bis zu 10,0 kg·cm
Maximales kurzzeitiges Toleranzmoment: 20,0 kg·cm
Nennstrom: 1400 mA (12 V) / 800 mA (24 V)
Leerlaufdrehzahl ohne Getriebe: 6500 U/min (12 V) / 4000 U/min (24 V)
Nenndrehzahl ohne Getriebe: 5300 U/min (12 V) / 3400 U/min (24 V)
Leerlaufdrehzahl mit Getriebe: 6–80 U/min
Nenndrehzahl mit Getriebe: 5–65 U/min
Nennleistung: 10,9 W (12 V) / 7,0 W (24 V)
Getriebeart: Schneckengetriebe
Motortyp: DC-Schneckengetriebemotor
Wirkungsgrad: ca. 80 %–90 %
Motorkonstruktion: Permanentmagnet
Geräuschpegel: ca. < 40 dB bei 30 cm Abstand
Mittleres Verdrehspiel im Leerlauf: < 3°;
Mechanische Spezifikationen:
Motormaße: 36 × 50 mm
Motordurchmesser: 36 mm
Getriebegröße: 40 × 58 mm
Gesamtlänge: 50 mm + Planetengetriebe
Getriebelänge: 58 mm
Wellenausführung: D-Flach
D-Flachdurchmesser: 7 mm
D-Flachlänge: 14 mm
Wellendurchmesser: 8 mm
Wellenlänge: 14 mm
Gewicht: 360 g

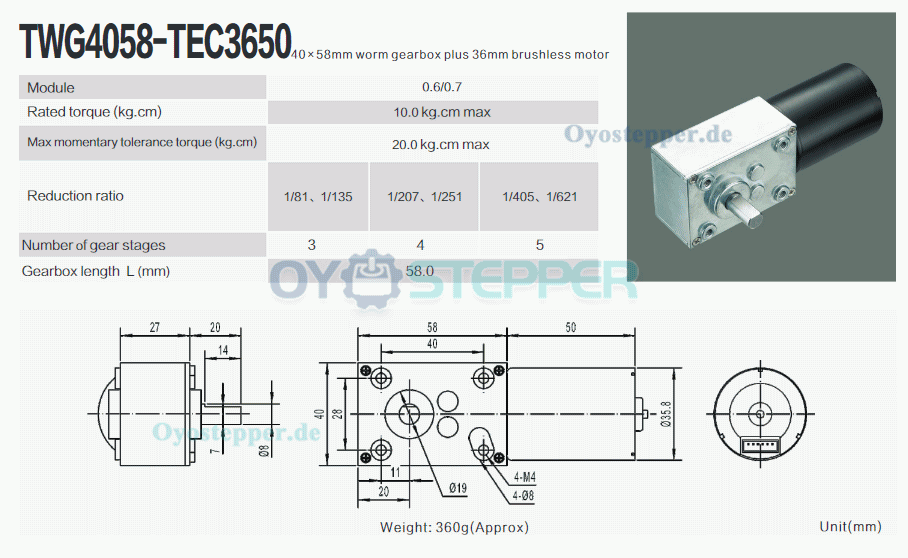

| Physikalische Spezifikation | |
|---|---|
| Rahmengröße(mm) | 40 x 58 |
| Schaftdurchmesser(mm) | 8 |
| Schaftlänge(mm) | 15 |
| Getriebetyp | Schneckengetriebe |
| Körper Länge(mm) | 50+Getriebe |
| Länge des Getriebes(mm) | 58 |
| Übersetzungsverhältnis | 81:1 / 135:1 / 207:1 / 251:1 / 405:1 / 621:1 |
| Abtriebswellentyp | D-Schnitt |
| Einzelne Welle/Doppelwelle | Einzelwelle |
| Gewicht(g) | 360 |
| Elektrische Spezifikation | |
| Nennleistung(W) | 10.9 / 7 |
| Nenndrehmoment(kg.cm) | 10 |
| Nenndrehzahl (U/min) | 5-65 |
| Nennspannung(V) | 12 / 24 |
| Nennstrom (A) | 1.4 / 0.8 |
