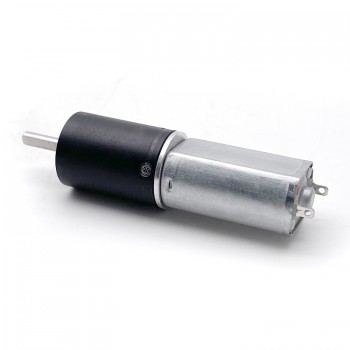

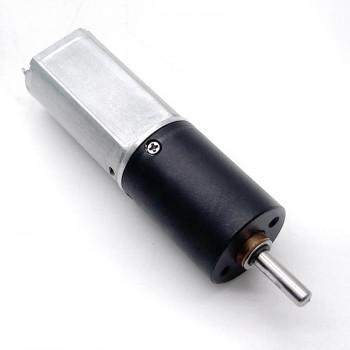

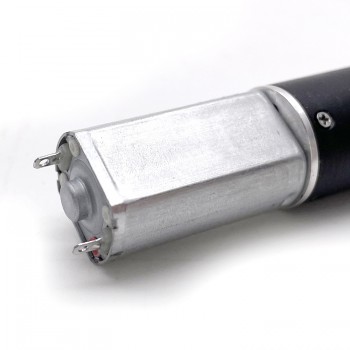

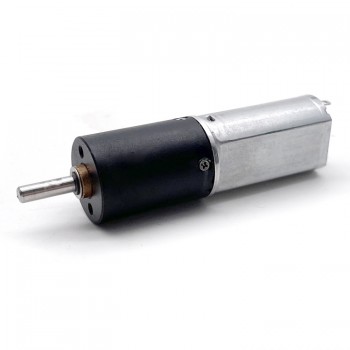

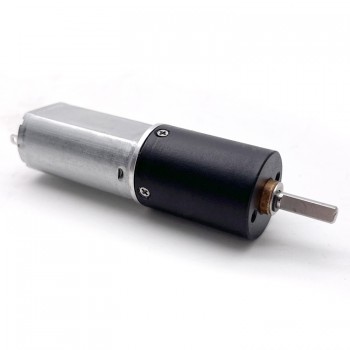

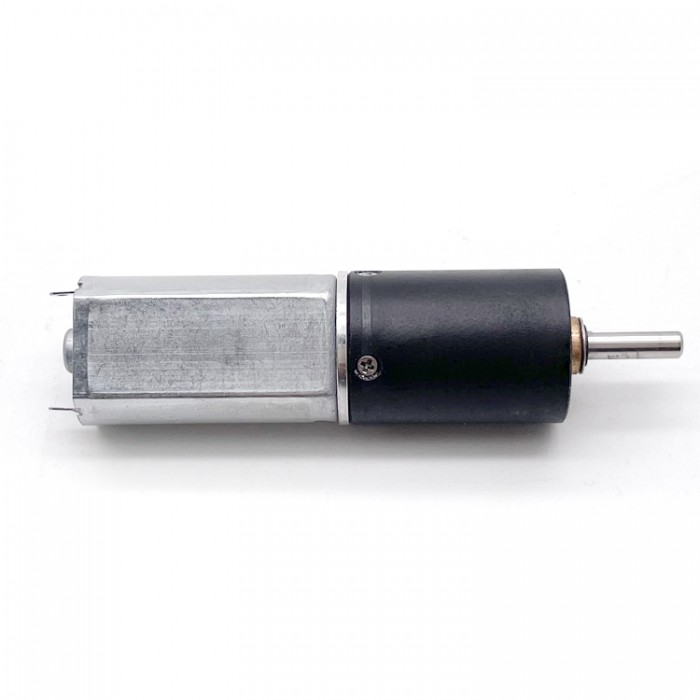

2 Stück Micro-Getriebemotor 6V / 12V, 2,4 kg·cm, 12–500 U/min, mit Getriebe
- Handbücher und Dokumentation:
Merkmale
Kompakter DC-Getriebemotor mit niedriger Drehzahl und nutzbarem Drehmoment
16mm-Getriebemotor unterstützt ein Drehmoment von 0,3 Nm
Geeignet für Anwendungen mit geringem Durchmesser, reduziertem Geräuschpegel und spezifischem Drehmomentbedarf
Kompatibel mit Encoder (3 Impulse pro Umdrehung)
Verfügbare Übersetzungsverhältnisse: 4:1, 16:1, 29:1, 62:1, 104:1, 231:1, 370:1, 850:1, 1996:1.
1 Stufe: 4:1
2 Stufe: 16:1 / 29:1
3 Stufe: 62:1 / 104:1
4 Stufe: 231:1 / 370:1
5 Stufe: 850:1 / 1996:1
Anwendung:
BOOT, Auto, Elektrofahrrad, Haushaltsgeräte;

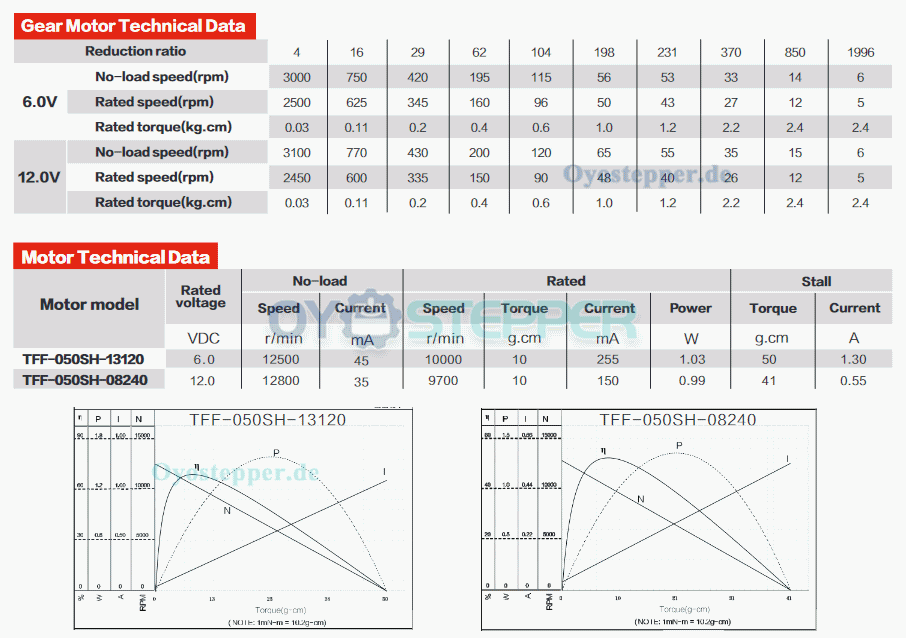

Elektrische Daten:
Artikelnummer: GMP16-050SH
Nennspannung: 12 V/24 VDC
Nenndrehmoment: max. 2,4 kg/cm
Maximales Drehmoment: 4,8 kg/cm
Nennstrom: 255 mA (12 V)/150 mA (24 V)
Leerlaufdrehzahl (ohne Getriebe): 12500 U/min (12 V)/12800 U/min (24 V)
Nenndrehzahl (ohne Getriebe): 10000 U/min (12 V)/9700 U/min (24 V)
Leerlaufdrehzahl (mit Getriebe): 6–3100 U/min
Nenndrehzahl (mit Getriebe): 5–2450 U/min
Nennleistung: 1,03 W (12 V)/0,99 W (24 V)
Getriebeart: Planetengetriebe
Motortyp: Bürstenmotor
Effizienz: 75 %
Axial Spiel: 0,05–0,3
Lärm: 30 cm, 40–50 dB

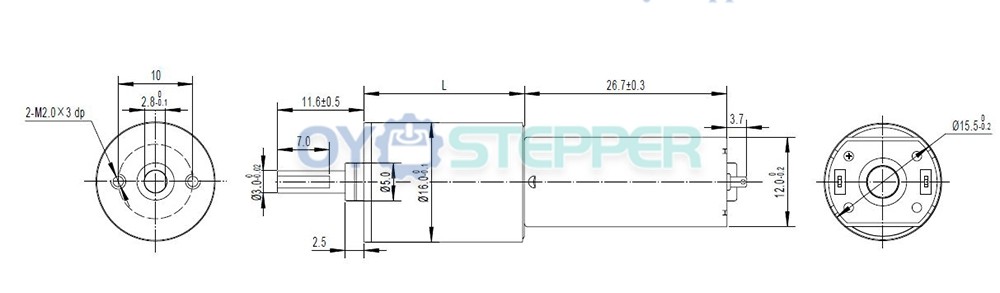

Technische Daten:
Motorgröße: Φ11,8 x 26,4 mm
Getriebelänge: 15,1 mm/18,7 mm/22,4 mm/26 mm/29,7 mm
Wellentyp: D-Cut
D-Cut-Durchmesser: 2,8 mm
D-Cut-Länge: 7 mm
Wellendurchmesser: 3 mm
Wellenlänge: 9,1 mm
Gewicht: 45 g

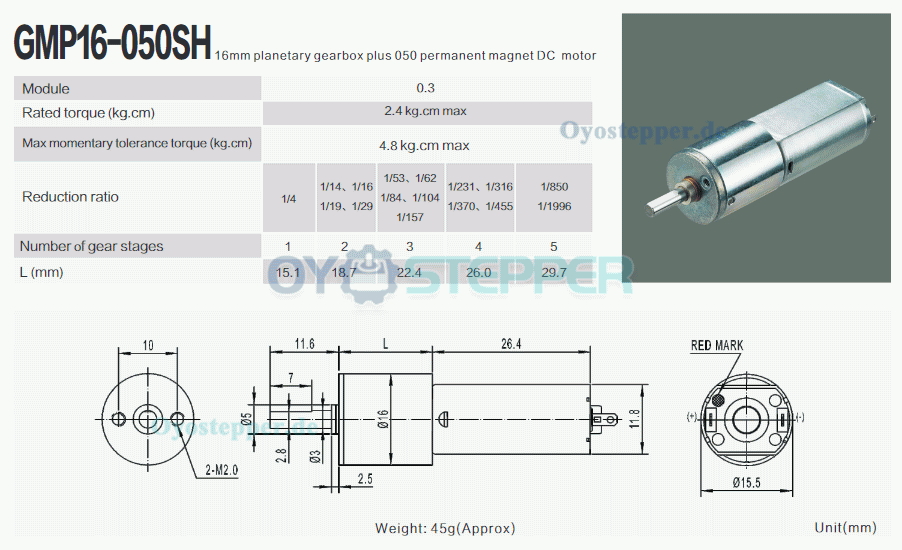

| Physikalische Spezifikation | |
|---|---|
| Körper Länge(mm) | 26.7+Getriebe |
| Schaftdurchmesser(mm) | 3 |
| Schaftlänge(mm) | 9.1 |
| Gewicht(g) | 45 |
| Getriebetyp | Planetengetriebe |
| Rahmengröße(mm) | Φ16 |
| Länge des Getriebes(mm) | 15.1 / 18.7 / 22.4 / 26 / 29.7 |
| Übersetzungsverhältnis | 4:1 / 16:1 / 29:1 / 62:1 / 104:1 / 231:1 / 370:1 / 850:1 / 1996:1 |
| Abtriebswellentyp | D-Schnitt |
| Einzelne Welle/Doppelwelle | Einzelwelle |
| Elektrische Spezifikation | |
| Nennleistung(W) | 1.03 / 0.99 |
| Nennspannung(V) | 12 / 24 |
| Nenndrehzahl (U/min) | 5-2450 |
| Nennstrom (A) | 0.255 / 0.15 |
| Nenndrehmoment(kg.cm) | 2.4 |
