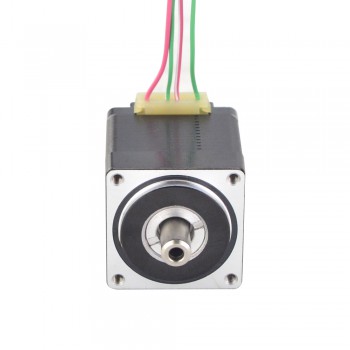

Nema 11 Hohlwellen-Schrittmotor Doppelwelle 1.8 Grad 6Ncm 1.0A Bipolar Nema11 Hybrid Schrittmotor

Artikelnummer:11HS13-1004H
Rezension schreiben

Handbücher und Dokumentation: Vollständiges Datenblatt:
11HS13-1004H.pdf

Preis:€21.06

Kunde hat auch gekauft

Beschreibung Spezifikationen Maßgefertigtes Design Bewertungen

Nema 11 Hohlwellen-Schrittmotor Doppelwelle 1.8 Grad 6Ncm 1.0A Bipolar Nema11 Hybrid Schrittmotor

Elektrische Spezifikation

Hersteller #: 11HS13-1004H

Motorentyp: Bipolar

Schrittwinkel: 1.8 Grad

Haltemoment: 0.06 Nm(8.5oz.in)

Strom: 1.0 A

Phasenwiderstand: 2.1 ohms± 10%

Induktivität: 1.5 mH ± 20%(1KHz)

Physikalische Spezifikation

Rahmengröße: 28 x 28 mm

Körper Länge: 32.2 mm

Äußerer Wellendurchmesser: Φ6 mm

Innenwellendurchmesser: Φ3 mm

Länge desVorderen Schafts: 10 mm

Hintere Schaftlänge: 5 mm

Anzahl Leiter: 4

Leitungslänge: 310 mm

Gewicht: 0.11 kg

Verbindung

A+	A-	B+	B-
Rot	RED/WHI	GRN/WHI	GRN

Précédent: Hohlwelle Nema 8 Schrittmotor 1,8 Grad 1,5 Ncm 0,49 A Doppelwelle Bipolar Nema8 Schrittmotor
Suivant: Nema 11 Hohlwellen-Schrittmotor Bipolar Doppelwelle 1.8 Grad 7.5Ncm 1.0A Nema11 Hybrid Schrittmotor

Elektrische Spezifikation
Haltemoment (Ncm)	6
Haltemoment (oz.in)	8.5
Induktivität(mH)	1.5
Phasenwiderstand(ohm)	2.1
Nennstrom (A)	1
Spezifikation
Bipolar/Unipolar	Bipolar
Schrittwinkel(°)	1.8
Physikalische Spezifikation
Körper Länge(mm)	32.2
Rahmengröße(mm)	28 x 28
Leitungslänge(mm)	310
Anzahl der Leiter	4
Abtriebswellentyp	Hohlwellen
Einzelne Welle/Doppelwelle	Doppelwelle
Gewicht(g)	110

Stecker: Molex, Harwin, Tyco/AMP, JST etc.
Anschlussdrähte & Kabel: Sonderlängen, Schutzschlauch
Welle: Rund, D-Cut, Quergebohrt, Keilnut, Gewinde oder Hohl
Wicklung: Widerstand, Induktivität, Nennstrom, usw.
