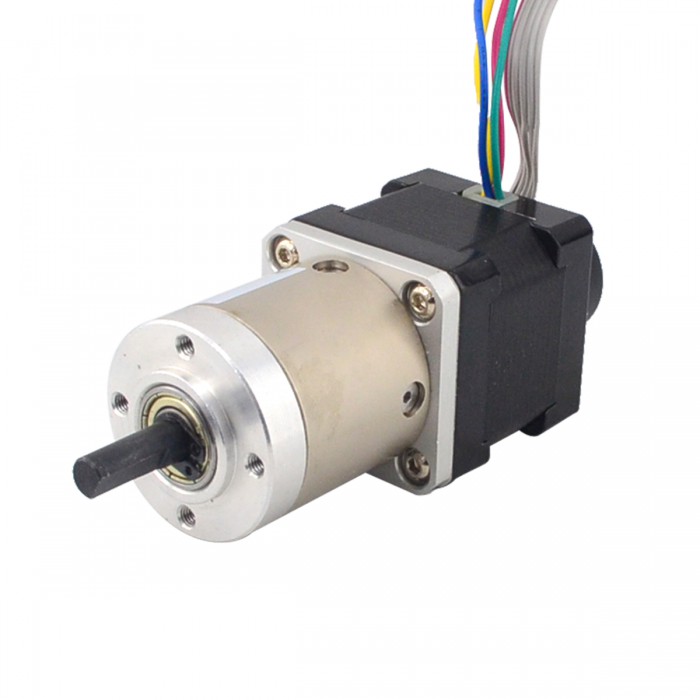

Nema 14 Closed-Loop Getriebeschrittmotor 19:1 mit Planetengetriebe 1000CPR 1.8 Grad 0.14Nm 3.20V 1A
Nema 14 Closed-Loop Getriebeschrittmotor 19:1 mit Planetengetriebe 1000CPR 1.8 Grad 0.14Nm 3.20V 1A
Spezifikation
- Hersteller #: 14HS13-0804D-PG19-E22-300
- Motorentyp: Bipolar
- Schrittwinkel ohne Getriebe: 1.8 Grad
- Haltemoment ohne Getriebe: 0.14Nm(19.83oz.in)
- Strom: 1A
- Phasenwiderstand: 3.20ohms
- Stromspannung: 3.20V
- Induktivität: 4.50mH ± 20%(1KHz)
- Anzahl Leiter: 4
- Leitungslänge: 500mm
Getriebespezifikation
- Getriebetyp: Planeten
- Länge des Getriebes: 35.8mm
- Übersetzungsverhältnis: 19.20
- Wirkungsgrad: 81%
- Schaftdurchmesser: Φ6mm
- Schaftlänge: 18mm
- Double D-Schnittlänge: 12mm
- Zahnspiel bei Nulllast: <=1Grad
- Max.zulässiges Drehmoment: 2Nm(283.28oz.in)
- Moment Zulässiges Drehmoment: 4Nm(566.56oz.in)
- Maximale axiale Belastung der Welle: 50N
- Maximale radiale Belastung der Welle: 100N
Encoder Spezifikation
- Versorgungsspannung: 5VDC
- Ausgangsstrom: ≤20mA
- Auflösung: 300cpr
- Ausgangssignal: 2 Channels
- Schaftdurchmesser: Φ4mm
- Ausgangsfrequenz: ≤30KHz
- Ausgang niedrige Spannung: ≤0.3VDC
- Ausgang Hochspannung: ≥3.4VDC
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Grün
|
Gelb
|
Blau
|
Ressourcen
Motordatenblatt: 14HS13-0804D-PG19-E22-300.pdf
| Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 14 |
| Induktivität(mH) | 4.5 |
| Leitungslänge(mm) | 500 |
| Nema Größe | Nema 14 |
| Anzahl der Leiter | 4 |
| Phasenwiderstand(ohm) | 3.2 |
| Nennstrom (A) | 1 |
| Schaftdurchmesser(mm) | 6 |
| Schaftlänge(mm) | 18 |
| Schrittwinkel(°) | 1.8 |
| Encoder Spezifikation | |
| Ausgangsstrom(mA) | 20 |
| Ausgangsfrequenz | ≤30KHz |
| Nennspannung(V) | 5 |
| Auflösung(CPR) | 300 |
| Ausgang Hochspannung(VDC) | ≥3.4 |
| Ausgang niedrige Spannung(VDC) | ≤0.3 |
| Ausgangssignalkanäle | 2 Kanäle |
