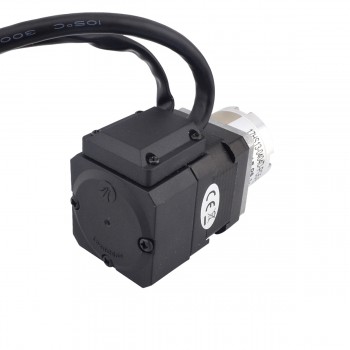

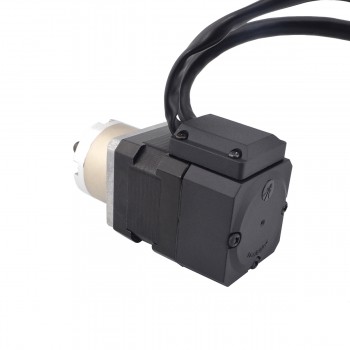

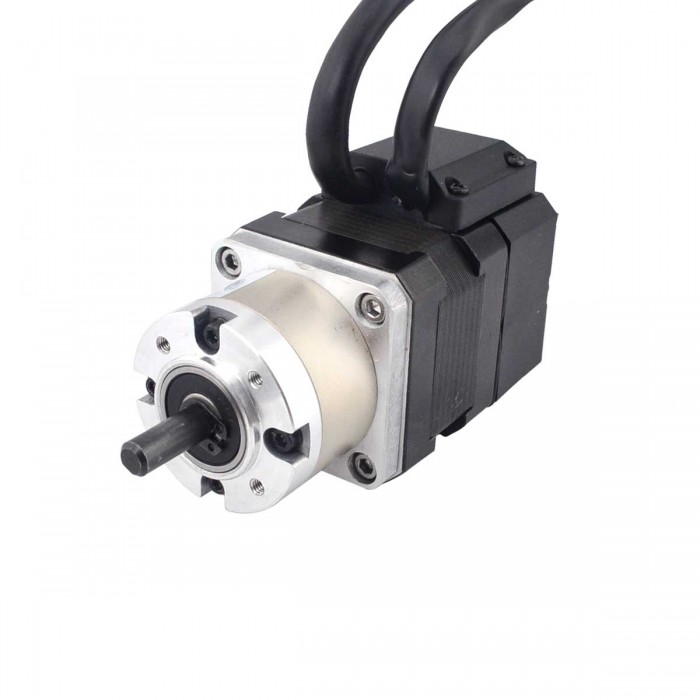

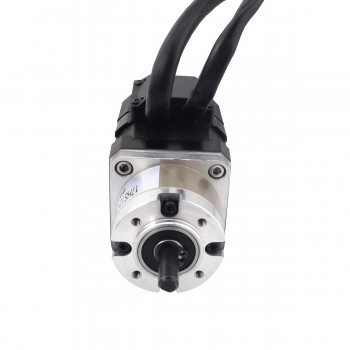

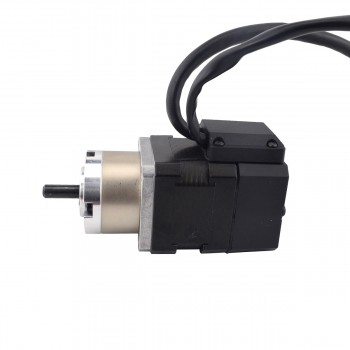

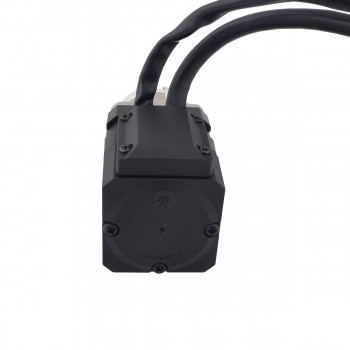

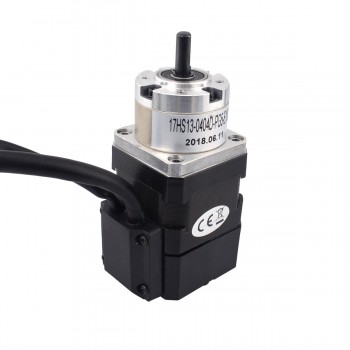

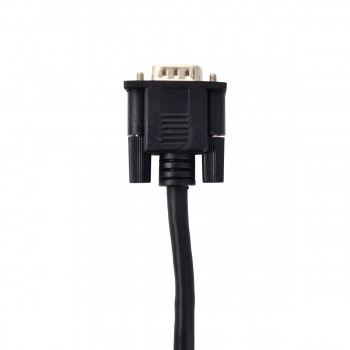

Nema 17 Closed-Loop Schrittmotor mit Getriebe 5:1 Encoder 1000CPR 1.8 Grad 0.22Nm 12V
Nema 17 Closed-Loop Schrittmotor mit Getriebe 5:1 Encoder 1000CPR 1.8 Grad 0.22Nm 12V
Spezifikation
- Hersteller #: 17HS13-0404D-PG5-E1000
- Motorentyp: Bipolar
- Schrittwinkel ohne Getriebe: 1.8 Grad
- Haltemoment ohne Getriebe: 0.22Nm(31.16oz.in)
- Strom: 0.40A
- Phasenwiderstand: 30ohms
- Stromspannung: 12.00V
- Induktivität: 27mH ± 20%(1KHz)
- Anzahl Leiter: 4
- Leitungslänge: 500mm
Getriebespezifikation
- Getriebetyp: Planeten
- Länge des Getriebes: 27.3mm
- Übersetzungsverhältnis: 5.18
- Wirkungsgrad: 90%
- Schaftdurchmesser: Φ6mm
- Schaftlänge: 18mm
- Zahnspiel bei Nulllast: <=1Grad
- Max.zulässiges Drehmoment: 2Nm(283.28oz.in)
- Moment Zulässiges Drehmoment: 4Nm(566.56oz.in)
- Maximale axiale Belastung der Welle: 50N
- Maximale radiale Belastung der Welle: 100N
Encoder Spezifikation
- Antriebsspannung: 4.5V to 5.5V
- Ausgangsstrom: 20mA
- Auflösung: 1000cpr
- Ausgangssignal: 2 Channels
- Bohrungsdurchmesser: Φ5mm
- Ausgangsfrequenz: ≤60MHz
- Laufgeschwindigkeit: ≤3600rpm
- IP-Schutz: IP20
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Grün
|
Schwarz
|
Rot
|
Blau
|
Ressourcen
Motordatenblatt: 17HS13-0404D-PG5-E1000.pdf
| Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 26 |
| Haltemoment (oz.in) | 36.826 |
| Induktivität(mH) | 37 |
| Leitungslänge(mm) | 500 |
| Nema Größe | Nema 17 |
| Anzahl der Leiter | 4 |
| Phasenwiderstand(ohm) | 30 |
| Nennstrom (A) | 0.4 |
| Schaftdurchmesser(mm) | 6 |
| Schaftlänge(mm) | 18 |
| Schrittwinkel(°) | 1.8 |
| Encoder Spezifikation | |
| IP-Schutz | IP20 |
| Ausgangsstrom(mA) | 20 |
| Ausgangsfrequenz | ≤60KHz |
| Nennspannung(V) | 5 |
| Auflösung(CPR) | 1000 |
| Laufgeschwindigkeit(rpm) | ≤3600rpm |
| Ausgangssignalkanäle | 2 Kanäle |
